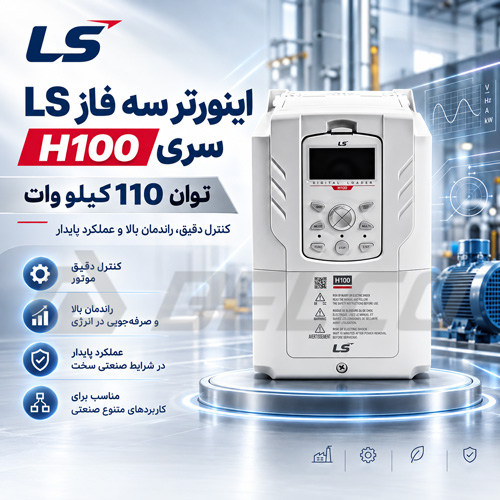

اینورتر سه فاز ال اس 110 کیلووات H100

وقتی توان موتور به 110 کیلووات می رسد، دیگر نمی توان اینورتر را صرفاً یک تجهیز جانبی برای تغییر دور دانست. در این سطح، VFD بخشی از معماری برق و کنترل مجموعه است و هر تصمیم اشتباه درباره سایز، شرایط تابلو یا نوع بار می تواند روی پایداری کل پمپ خانه یا سامانه تهویه اثر بگذارد. اینورتر LS H100 مدل LSLV1100H100-4 برای موتورهای سه فاز بزرگ در کاربردهای فن، پمپ و HVAC طراحی شده و در کلاس ولتاژی 400 ولت قرار می گیرد. در ریتینگ Normal Duty (سبک کار) این سایز برای موتور 110 کیلووات یا 150 اسب بخار در نظر گرفته شده است. جریان خروجی نامی طبق کاتالوگ H100 برابر 223 آمپر، ظرفیت خروجی 170 kVA و جریان ورودی نامی حدود 215 آمپر است. محدوده ولتاژ کاری نیز سه فاز 380 تا 500 ولت AC با تلرانس منفی 15 تا مثبت 10 درصد اعلام شده است.

این مدل در چه پروژه ای معنا پیدا می کند؟

سری LSLV1100H100-4 اینورتر ال اس معمولاً در جایی استفاده می شود که موتور نقش اصلی در فرآیند دارد؛ نه یک مصرف کننده کوچک جانبی. پمپ های اصلی گردش آب، پمپ های انتقال، فن های بزرگ هواساز، اگزاست فن های مرکزی، برج های خنک کن و تأسیسات بزرگ صنعتی نمونه هایی هستند که در این توان دیده می شوند. وجه مشترک این بارها، تغییر ظرفیت موردنیاز در طول زمان است. برای مثال یک پمپ 110 کیلووات ممکن است برای حداکثر دبی طراحی شده باشد، اما در بیشتر ساعات شبانه روز فقط بخشی از ظرفیت خود را نیاز داشته باشد. در چنین حالتی، کنترل دور به موتور اجازه می دهد به جای کار ثابت روی 50 هرتز، متناسب با تقاضای واقعی سیستم فعالیت کند.

این اعداد مربوط به سبک کار هستند و LS صراحتاً اعلام کرده که ظرفیت موتور بر مبنای موتور استاندارد چهارپل در نظر گرفته شده است. سازنده همچنین اشاره می کند که جریان خروجی قابل استفاده می تواند تحت تأثیر تنظیم Carrier Frequency قرار گیرد.

در توان 110 کیلووات، انتخاب از روی پلاک شروع می شود.

در این رنج، عبارت «موتور 110 کیلووات است» اطلاعات کافی برای سفارش نیست. اولین عددی که باید از روی پلاک خوانده شود، جریان نامی موتور است. درایو LSLV1100H100-4 در حالت سبک کار جریان خروجی 223 آمپر دارد. این مقدار باید با FLA موتور مقایسه شود. اگر موتور در شرایط نامی نزدیک به همین مقدار جریان می کشد، حاشیه انتخاب باید دقیق تر بررسی شود. دمای محل، ارتفاع نصب، مدت کارکرد پیوسته و Duty واقعی تجهیز روی تصمیم نهایی اثر دارند. برای نمونه، یک فن 110 کیلووات که بیشتر ساعات در 70 درصد ظرفیت کار می کند، شرایط یکسانی با پمپ فرآیندی ندارد که سه شیفت نزدیک Full Load فعالیت می کند. در این توان، بهتر است قبل از صدور پیش فاکتور تصویر پلاک موتور بررسی شود.

پمپ 110 کیلووات؛ همیشه به 100 درصد ظرفیت نیاز ندارد.

یکی از دلایل اصلی استفاده از H100 در پمپ های بزرگ، متغیر بودن نیاز شبکه است. فرض کنید یک ایستگاه پمپاژ موظف است فشار مشخصی را در خط حفظ کند. با افزایش تعداد مصرف کننده ها، فشار پایین می آید. در ساعات خلوت، دبی مورد نیاز کاهش پیدا می کند. اگر موتور به صورت مستقیم کار کند، پمپ دائماً با سرعت نامی می چرخد و کنترل فشار عمدتاً از طریق شیر انجام می شود. با استفاده از این اینورتر، مقدار فشار می تواند به کنترلر داخلی ارسال شود و سرعت موتور تغییر کند. سری H100 ورودی های کنترلی و امکانات PID را برای همین نوع کاربردهای فن و پمپ ارائه می دهد. به این ترتیب، ظرفیت تولیدی پمپ به نیاز واقعی خط نزدیک می شود.

حداقل دور را بدون بررسی منحنی پمپ تعیین نکنید.

یکی از اشتباهات راه اندازی این است که حداقل فرکانس فقط براساس یک عدد تجربی مثل 20 یا 25 هرتز تنظیم شود. پمپ سانتریفیوژ باید در محدوده مناسب منحنی خود کار کند. کاهش بیش از حد دور ممکن است پمپ را وارد نقطه کاری نامناسب کند و دبی مفید بسیار پایین بیاید. در موتور 110 کیلووات، این موضوع ارزش بیشتری دارد؛ چون ساعت ها کارکرد خارج از نقطه مناسب می تواند استهلاک یاتاقان، مکانیکال سیل و مجموعه هیدرولیکی را افزایش دهد. برای تعیین حداقل فرکانس، بهتر است منحنی پمپ، حداقل دبی قابل قبول و نیاز واقعی فرآیند بررسی شوند.

چند پمپ 110 کیلووات را چگونه مدیریت کنیم؟

در ایستگاه های بزرگ، معمولاً چند پمپ به صورت موازی نصب می شوند. یکی از آرایش های کاربردی این است که یک پمپ با دور متغیر کار کند و پمپ های دیگر به صورت مرحله ای وارد مدار شوند. فرض کنید پمپ اول نزدیک حداکثر دور رسیده ولی فشار هنوز کمتر از مقدار هدف است. در این وضعیت پمپ دوم می تواند وارد مدار شود. سپس پمپ اصلی دوباره با تغییر دور، فشار را Fine Tune می کند. اینورتر H100 ورودی های Interlock متعدد و توابع کنترلی مرتبط با پمپ را در اختیار طراح قرار می دهد؛ در لیست پارامترهای ورودی، گزینه هایی مانند Interlock، Pump Clean،Sleep Wake و PID Step Reference دیده می شوند. در چنین تابلویی، طراحی مدار قدرت و منطق فرمان به اندازه تنظیمات درایو اهمیت دارد.

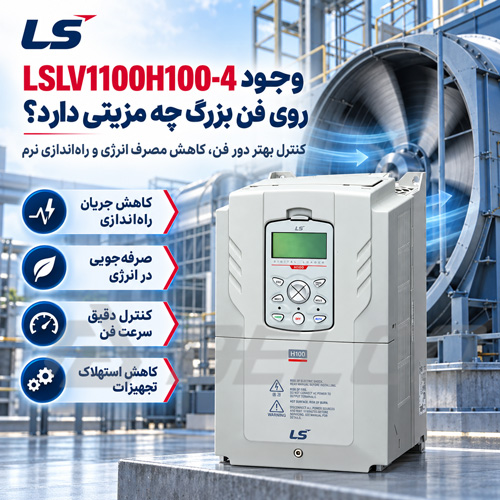

وجود LSLV1100H100-4 روی فن بزرگ چه مزیتی دارد؟

فن 150 اسب معمولاً برای شرایط پیک سایز می شود، اما پیک بار تمام روز وجود ندارد. در یک هواساز مرکزی، فشار کانال یا دبی مورد نیاز می تواند با تعداد بخش های فعال تغییر کند. در اگزاست فن صنعتی نیز ممکن است بار مکش در ساعات مختلف یکسان نباشد. اینورتر H100 می تواند فرمان سرعت را از سنسور یا سیستم کنترلی دریافت کرده و سرعت موتور را متناسب با نیاز تغییر دهد. این رویکرد با کنترل صرف از طریق دمپر فرق دارد. در روش سنتی، موتور ممکن است همچنان با دور کامل بچرخد و بخشی از مسیر هوا بسته شود. با تغییر دور، خود تولید هوای فن کاهش پیدا می کند.

فن 110 کیلووات و مسئله اینرسی

در فن های بزرگ، پروانه جرم زیادی دارد و هنگام شتاب گرفتن انرژی قابل توجهی نیاز است. انتخاب Acceleration بسیار کوتاه می تواند باعث افزایش جریان در زمان راه اندازی شود. توقف سریع نیز ممکن است انرژی مکانیکی پروانه را به DC Bus برگرداند. برای همین زمان شتاب و کاهش سرعت باید براساس رفتار مکانیکی مجموعه تنظیم شود. در راه اندازی اولیه بهتر است موتور به صورت مرحله ای بالا آورده شود و جریان، ارتعاش، صدای یاتاقان و وضعیت کوپلینگ بررسی شوند. کپی کردن پارامترهای یک فن کوچک تر روی موتور 110 کیلووات روش مناسبی نیست.

یک نکته مهم درباره ترمز در رنج 110 کیلووات

در توان 110 کیلووات، واحد ترمز داخلی مانند مدل های کوچک وجود ندارد. کاتالوگ LS برای H100 کلاس 400 ولت در رنج 110 تا 132 کیلووات استفاده از Brake Unit خارجی متناسب را معرفی کرده است. این موضوع در کاربرد فن معمولاً تنها زمانی اهمیت پیدا می کند که توقف سریع موردنیاز باشد. در پمپ سانتریفیوژ عادی اغلب نیاز به ترمز شدید وجود ندارد، اما اگر فرآیند زمان توقف خاصی الزام کند، طراحی Brake Unit و مقاومت باید مستقل بررسی شود.

ورودی بیش از 200 آمپر یعنی زیرساخت برق اهمیت دارد.

جریان ورودی نامی مدل 110 کیلووات در کاتالوگ حدود 215 آمپر است. در این سطح، انتخاب کابل، کلید، باسبار و حفاظت بالادست دیگر یک مسئله فرعی نیست. اگر چند درایو بزرگ از یک ترانس تغذیه شوند، مجموع بارهای غیرخطی باید دیده شود. افت ولتاژ شبکه، توان ترانس و کیفیت اتصال ها می توانند روی عملکرد سیستم اثر بگذارند. گاهی تریپ درایو نتیجه خرابی خود VFD نیست؛ افت ولتاژ لحظه ای یا شبکه ضعیف عامل اصلی است. بنابراین قبل از نصب یک درایو 110 کیلووات، بهتر است وضعیت تابلو اصلی و ترانس نیز بررسی شود.

فضای فیزیکی و وزن دستگاه را از ابتدا لحاظ کنید.

وزن مدل 110 کیلووات در کاتالوگ حدود 55.8 کیلوگرم اعلام شده است. این یعنی هنگام طراحی تابلو باید به تحمل صفحه مونتاژ، دسترسی برای سرویس و نحوه نصب توجه شود. درایوهای بزرگ گرمای قابل توجهی تولید می کنند و برای آنها فضای مناسب گردش هوا ضروری است. اگر تابلو در سالن گرم قرار می گیرد، فن خنک کننده باید براساس تلفات واقعی و دمای محیط انتخاب شود. استفاده از یک کابینت بزرگ بدون محاسبه جریان هوا، تضمینی برای خنک کاری نیست.

درایو H100 برای هر موتور 150 اسب مناسب نیست.

این نکته در خرید بسیار مهم است. درایو H100 برای فن، پمپ و HVAC ساخته شده است. اگر موتور 110 کیلووات متعلق به یک سنگ شکن، آسیاب، اکسترودر یا نوار نقاله سنگین باشد، ماهیت بار متفاوت خواهد بود. چنین تجهیزاتی ممکن است گشتاور بالا در سرعت پایین یا اضافه بار سنگین تری نیاز داشته باشند. در این شرایط، باید Heavy Duty Rating یا حتی خانواده دیگری از درایوهای LS بررسی شود. یکسان بودن توان موتور به معنی یکسان بودن نیاز کنترلی نیست.

قبل از استعلام LSLV1100H100-4 چه اطلاعاتی آماده کنیم؟

برای اینکه انتخاب دقیق باشد، بهتر است حداقل این اطلاعات آماده باشند:

• پلاک موتور، جریان نامی، ولتاژ، نوع بار، ساعات کارکرد و دمای محیط
• اگر تجهیز پمپ است، تعداد پمپ ها، فشار کاری، نوع ترانسمیتر و منطق ورود پمپ های کمکی هم اهمیت دارد.
• برای فن، مشخصات دمپر،BMS و اینرسی مکانیکی مجموعه باید اعلام شوند.
• در این توان، چند دقیقه بررسی این اطلاعات می تواند جلوی انتخاب اشتباه چند ده میلیون تومانی در تابلو و تجهیزات جانبی را بگیرد.

خرید اینورتر LS H100 مدل LSLV1100H100-4 از دلکو صنعت

اینورتر LS H100 مدل LSLV1100H100-4 در ریتینگ Normal Duty برای موتور سه فاز 110 کیلووات یا 150 اسب طراحی شده است. جریان خروجی 223 آمپر، ظرفیت 170 kVA و محدوده ولتاژی 380 تا 500 ولت، آن را برای پمپخانه های بزرگ، فن های صنعتی و سامانه های HVAC سنگین به گزینه قابل بررسی تبدیل می کند. برای خرید و استعلام قیمت LSLV1100H100-4 بهتر است تصویر پلاک موتور و شرح کاربرد در اختیار کارشناسان دلکو صنعت قرار گیرد. بررسی جریان واقعی، نوع بار، شرایط شبکه و فضای تابلو مشخص می کند این سایز H100 انتخاب مناسبی است یا باید از نظر Duty، توان یا تجهیزات جانبی تغییراتی در پروژه اعمال شود.
