اینورتر سه فاز ال اس 132 کیلووات H100

در پروژه ای که یک الکتروموتور 132 کیلووات قلب پمپ خانه یا سامانه تهویه است، توقف چند ساعته تجهیز می تواند بخشی از تولید یا خدمات مجموعه را مختل کند. به همین دلیل، درایو چنین موتوری را نمی توان صرفاً با مقایسه عدد کیلووات خریداری کرد. مدل LSLV1320H100-4 اینورتر ال اس در محدوده ای قرار دارد که مشخصات شبکه، جریان موتور، رفتار بار، وضعیت خنک کاری و معماری کنترل باید قبل از سفارش کنار یکدیگر بررسی شوند. این تجهیز از خانواده H100 شرکت LS ELECTRIC است؛ خانواده ای که برای بارهای فن، پمپ و HVAC توسعه یافته است. سری LSLV1320H100-4 در ریتینگ Normal Duty برای موتور 132 کیلووات معادل 175 اسب بخار در نظر گرفته شده و جریان خروجی نامی آن 264 آمپر است. ظرفیت خروجی نیز حدود 201 kVA اعلام شده است. بنابراین با یک VFD پرقدرت روبه رو هستیم که طراحی برق پیرامون آن به اندازه قابلیت های نرم افزاری دستگاه اهمیت دارد.

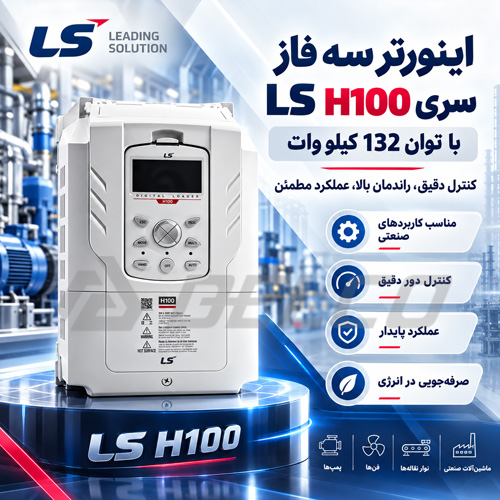

جایگاه LSLV1320H100-4 در یک پروژه صنعتی کجاست؟

موتور 132 کیلووات معمولاً برای یک مصرف کننده فرعی انتخاب نمی شود. این سطح توان را می توان در پمپ های اصلی انتقال آب، گردش سیال در تأسیسات بزرگ، فن های مکنده، برج خنک کن، هواسازهای صنعتی و سامانه های تهویه مرکزی مشاهده کرد. وجه مشترک بسیاری از این ماشین ها، تغییر تقاضا است. پمپی که براساس حداکثر دبی طراحی شده، الزاماً تمام روز به همان مقدار دبی نیاز ندارد. فن برج خنک کن نیز در یک روز سرد و گرم شرایط یکسانی ندارد. در چنین وضعیتی، این اینورتر امکان تطبیق سرعت موتور با نیاز فرآیند را فراهم می کند. اما اگر همان موتور 132 کیلووات روی آسیاب، سنگ شکن یا ماشین دارای گشتاور سنگین نصب شده باشد، موضوع کاملاً متفاوت است. H100 اساساً خانواده ای متمرکز بر Fan & Pump است و نباید تنها براساس تطابق توان روی هر ماشینی نصب شود.

اطلاعاتی که از کد LSLV1320H100-4 می گیریم:
نام فنی این تجهیز خودش بخشی از مشخصات را نشان می دهد. LSLV به خانواده درایوهای Low Voltage شرکت LS ELECTRIC مربوط است. عدد 1320 رده توان 132 کیلووات را مشخص می کند. H100 نام سری محصول است و پسوند -4 کلاس ولتاژی 400 ولت را نشان می دهد. در زمان استعلام بهتر است کد کامل روی پلاک ثبت شود، زیرا پسوندهای تکمیلی می توانند اطلاعات بیشتری درباره ساختار دستگاه و آپشن های سفارش ارائه کنند. برای واحد خرید این موضوع مهم است. مقایسه دو پیش فاکتور فقط براساس عبارت «LS H100 132kW» ممکن است باعث مقایسه دو کد غیرهمسان شود.


در بررسی این جدول، 264 آمپر عددی است که مسئول فنی باید روی آن مکث کند. این مقدار باید در کنار جریان پلاک الکتروموتور قرار گیرد و شرایط واقعی بهره برداری نیز به محاسبه اضافه شود.

آیا نصب H100 روی پمپ 132 کیلووات واقعاً مصرف را کاهش می دهد؟

پاسخ به منحنی مصرف بستگی دارد. اگر پمپ همیشه باید در نقطه نامی و حداکثر دبی کار کند، فضای زیادی برای کاهش سرعت وجود ندارد. در این شرایط انتظار صرفه جویی چشمگیر منطقی نیست. اما اگر پمپ برای حداکثر نیاز طراحی شده و بیشتر ساعات با تقاضای پایین تر روبه رو است، شرایط فرق می کند. در پمپ سانتریفیوژ، سرعت و توان مصرفی رابطه مهمی با یکدیگر دارند. کاهش دور می تواند مصرف را به شکل محسوسی تغییر دهد.

کنترل فشار در خط انتقال بدون خفه کردن جریان

در روش سنتی ممکن است پمپ با سرعت کامل کار کند و فشار یا دبی با شیر تنظیم شود. از نظر فرآیندی این روش جواب می دهد، اما موتور همچنان در حال تولید ظرفیت بالاست. با H100 می توان فشار خط را از طریق ترانسمیتر دریافت کرد. PID داخلی مقدار اندازه گیری شده را با Set Point مقایسه کرده و دور موتور را اصلاح می کند. افت فشار به معنای نیاز بیشتر است؛ پس سرعت بالا می رود. وقتی مصرف کننده ها از مدار خارج می شوند و فشار افزایش پیدا می کند، فرکانس کاهش می یابد. در یک موتور 132 کیلووات، همین تغییرات سرعت می توانند از نظر مصرف و استهلاک اهمیت قابل توجهی داشته باشند.

مراقب کارکرد پمپ در محدوده نامناسب باشید.

اینورتر آزادی زیادی برای تغییر سرعت ایجاد می کند، اما هر سرعتی برای پمپ مناسب نیست. اگر حداقل فرکانس بیش از اندازه پایین تنظیم شود، پمپ ممکن است مدت زیادی خارج از محدوده مطلوب منحنی خود فعالیت کند. نتیجه می تواند کاهش دبی مفید، افزایش ارتعاش یا ایجاد شرایط نامناسب برای اجزای داخلی باشد. در پمپ های بزرگ، Minimum Frequency باید با منحنی پمپ تعیین شود.
اگر سازنده پمپ حداقل دبی مشخصی اعلام کرده است، منطق کنترلی نباید اجازه دهد تجهیز برای مدت طولانی پایین تر از آن کار کند. این یک نکته مکانیکی است که گاهی هنگام پارامتردهی برق فراموش می شود.

پمپ خانه چهار موتوره را چگونه کنترل کنیم؟

فرض کنید چهار پمپ 132 کیلووات موازی دارید. نیازی نیست همه آنها از ابتدای روز فعال باشند. یک سناریو این است که پمپ اول با دور متغیر فشار را تنظیم کند. با افزایش تقاضا و رسیدن آن به محدوده بالای ظرفیت، پمپ دوم وارد مدار شود. اگر مصرف باز هم بیشتر شد، واحد سوم و سپس چهارم فعال شوند. هنگام کاهش تقاضا نیز پمپ ها مرحله ای خارج می شوند. این روش امکان تطبیق ظرفیت نصب شده با مصرف واقعی را فراهم می کند. ولی طراحی تابلو باید از ابتدا برای این منطق آماده باشد. حفاظت مستقل هر موتور، کنتاکتور، Interlock، فیدبک وضعیت و منطق تعویض پمپ ها باید روی نقشه مشخص شوند.

اگر بار یک فن 175 اسب باشد.

در فن های بزرگ، مسئله کمی متفاوت است. فرض کنید یک اگزاست فن برای حداکثر تولید کارخانه طراحی شده است، اما خط در بسیاری از ساعات با ظرفیت کامل کار نمی کند. ادامه کار فن روی دور نامی و محدود کردن جریان هوا با دمپر به معنی آن است که موتور همچنان با سرعت بالایی فعالیت می کند. با کنترل دور می توان ظرفیت مکش را از خود فن تنظیم کرد. در هواساز نیز سنسور فشار کانال می تواند مرجع سرعت باشد. با بسته شدن برخی دمپرها، فشار بالا می رود و درایو دور موتور را کاهش می دهد. این نوع کنترل دقیقاً با فلسفه طراحی H100 همخوانی دارد.
اینرسی؛ پارامتری که روی پلاک موتور نوشته نشده است. در فن 132 کیلووات، وزن پروانه و اینرسی مجموعه اهمیت زیادی دارد. ممکن است موتور از نظر جریان کاملاً با درایو هماهنگ باشد، اما Ramp نامناسب باعث مشکل شود. اگر زمان شتاب خیلی کوتاه باشد، موتور برای شتاب دادن به پروانه سنگین جریان بیشتری درخواست می کند. در توقف سریع نیز انرژی ذخیره شده در جرم دوار باید جایی تخلیه شود و می تواند ولتاژ DC Link را افزایش دهد. بنابراین تنظیم Acceleration و Deceleration باید براساس تست واقعی تجهیز انجام شود. عددهایی که روی یک فن 30 کیلووات خوب کار کرده اند، الزاماً برای فن 132 کیلووات مناسب نیستند.

برق ورودی را بخشی از پروژه H100 بدانید.

یک VFD با خروجی 264 آمپر نمی تواند بدون بررسی زیرساخت برق نصب شود. کابل قدرت، کلید ورودی، باسبار و ظرفیت تابلو باید برای این سطح جریان طراحی شوند. اگر کارخانه چندین درایو بزرگ دارد، وضعیت ترانس نیز باید بررسی شود. تجمع بارهای الکترونیک قدرت می تواند موضوع هارمونیک را جدی کند. در چنین شرایطی بررسی THD، ظرفیت اتصال کوتاه و وضعیت شبکه اهمیت پیدا می کند. گاهی افزایش سایز درایو مشکل را حل نمی کند.

طراحی حرارتی تابلو از انتخاب برند مهم تر می شود.

درایو قدرت هنگام کار حرارت تولید می کند. قرار دادن LSLV1320H100-4 در کابینتی که فقط از نظر ابعاد فیزیکی جا دارد، طراحی مناسبی نیست. باید مشخص شود هوای خنک از کجا وارد می شود، هوای گرم چگونه خارج خواهد شد و در گرم ترین روز سال دمای داخل تابلو چقدر است. در محیط های پرگرد و غبار نیز نمی توان صرفاً منافذ را بست. اگر هوای ورودی فیلتر شود ولی ظرفیت فن کافی نباشد، دمای داخلی افزایش پیدا می کند. اگر تهویه باز باشد، آلودگی وارد تجهیزات می شود. پس حفاظت محیطی و دفع حرارت باید هم زمان حل شوند.

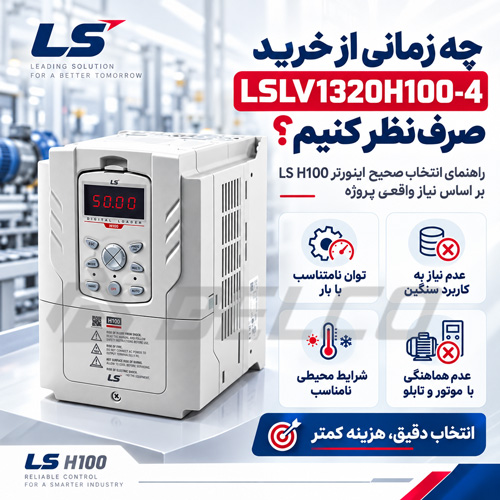

چه زمانی از خرید LSLV1320H100-4 صرف نظر کنیم؟

اگر موتور 132 کیلووات متعلق به پمپ سانتریفیوژ، هواساز، فن یا برج خنک کن است، H100 گزینه ای منطقی برای بررسی است. ولی اگر همان توان روی دستگاهی با گشتاور ثابت و سنگین قرار دارد، انتخاب باید دوباره ارزیابی شود. سنگ شکن، آسیاب، میکسر سنگین، جرثقیل و برخی نوارنقاله ها رفتار متفاوتی دارند. در این کاربردها ظرفیت اضافه بار، گشتاور در دور پایین و سنگین کار اهمیت بیشتری پیدا می کنند. اینکه یک درایو روی کاغذ «132 کیلووات» باشد، به معنی مناسب بودن آن برای تمام موتورهای 132 کیلووات نیست.

خرید اینورتر LS H100 مدل LSLV1320H100-4 از دلکو صنعت

اینورتر LS H100 مدل LSLV1320H100-4 در ریتینگ Normal Duty (سبک کار) برای موتور سه فاز 132 کیلووات یا 175 اسب بخار طراحی شده و جریان خروجی نامی آن 264 آمپر است. این رنج برای پمپ های بزرگ، فن صنعتی، هواساز، برج خنک کن و تأسیساتی که ظرفیت موردنیاز آنها متغیر است، گزینه مناسبی برای بررسی محسوب می شود. در توان 132 کیلووات، انتخاب درست از پلاک موتور شروع می شود و به شبکه برق، تابلو و شرایط فرآیند ختم می شود. نادیده گرفتن هرکدام از این موارد می تواند بعد از نصب هزینه ایجاد کند.
برای استعلام قیمت و خرید LSLV1320H100-4 می توانید تصویر پلاک الکتروموتور و اطلاعات کاربرد را در اختیار کارشناسان دلکو صنعت قرار دهید. بر اساس جریان واقعی موتور، نوع بار، شرایط سایت و روش کنترل می توان مشخص کرد که این رنج H100 انتخاب مناسبی برای پروژه است یا به سایز و ریتینگ دیگری نیاز دارید.
