اینورتر سه فاز ال اس 160 کیلووات H100

اینورتر سه فاز ال اس 160 کیلووات H100 با کد فنی LSLV1600H100-4 از خانواده تخصصی درایوهای LS ELECTRIC است که برای کنترل دور موتور در سیستم های فن، پمپ و تأسیسات تهویه مطبوع (HVAC) طراحی شده است. این مدل در ریتینگ Normal Duty یا کاربری سبک، دارای توان نامی 160 کیلووات و جریان خروجی 325 آمپر است و برای تجهیزاتی مانند فن های صنعتی بزرگ، پمپ های سانتریفیوژ و هواسازهای پرظرفیت کاربرد دارد. استفاده از این اینورتر به تنظیم دقیق سرعت موتور، کاهش جریان راه اندازی، کنترل فشار و دبی و بهینه سازی مصرف انرژی کمک می کند. بااین حال، هنگام خرید اینورتر LS H100 توان 160 کیلووات نباید تنها به توان نامی توجه کرد؛ جریان پلاک موتور، نوع بار، شرایط محیطی و مدت کارکرد نیز در انتخاب صحیح تأثیر دارند. برای بررسی مشخصات فنی، استعلام قیمت اینورتر ال اس 160 کیلووات H100 و دریافت مشاوره تخصصی با کارشناسان دلکو صنعت تماس بگیرید.

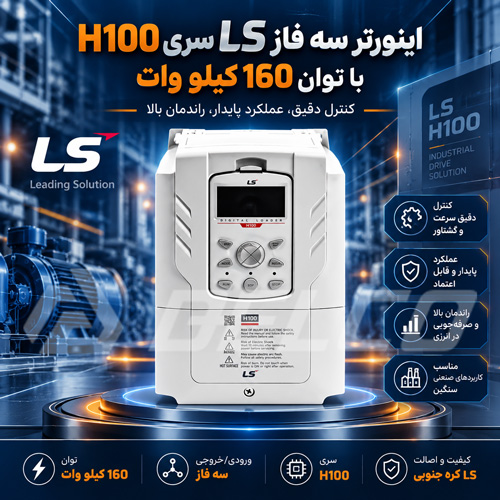

اینورتر LS سری LSLV1600H100-4 در چه سطحی از صنعت استفاده می شود؟

این رنج توان معمولاً در مصرف کننده های اصلی دیده می شود؛ تجهیزاتی که توقف آنها می تواند کل خط یا بخشی از تأسیسات را متوقف کند. پمپ های اصلی آب خنک کن، پمپ های انتقال در خطوط فرایندی، فن های بزرگ مکنده، هواسازهای مرکزی، فن برج خنک کن، تهویه تونل یا سالن های بزرگ صنعتی از نمونه های رایج هستند. ویژگی مشترک بسیاری از این ماشین ها این است که برای بیشترین ظرفیت احتمالی سایز شده اند، ولی تمام ساعات شبانه روز در نقطه حداکثر کار نمی کنند. اینجاست که تغییر دور معنا پیدا می کند. به جای اینکه یک پمپ 160 کیلووات دائم با 50 هرتز کار کند و دبی اضافی با شیر مهار شود، می توان ظرفیت تولیدی را با نیاز واقعی شبکه هماهنگ کرد.

جریان 325 آمپر برای این سایز در گزارش فنی جدید LS نیز تأیید شده است. وزن حدود 74.7 کیلوگرم و ابعاد بدنه در کاتالوگ رسمی H100 درج شده اند.

یک مثال واقعی تر از پمپ خانه

فرض کنید در یک مجموعه صنعتی، پمپ 160 کیلووات وظیفه تأمین فشار یک Ring Main را دارد. در ساعات شروع شیفت، مصرف بالا است. چند ساعت بعد بخشی از خطوط متوقف می شوند و دبی موردنیاز افت می کند. اگر پمپ مستقیم کار کند، موتور همچنان روی سرعت نامی می چرخد. در روش سنتی، فشار اضافه با شیر گرفته می شود. اما راه بهتر این است که خود دور پمپ تغییر کند. ترانسمیتر فشار، مقدار واقعی را ارسال می کند. این مدل از اینورتر ال اس اختلاف فشار واقعی و Set Point را پردازش کرده و فرکانس موتور را اصلاح می کند. با کاهش تقاضا، دور پایین می آید؛ با افزایش مصرف، سرعت بالا می رود. در اینجا VFD فقط یک راه انداز نرم نیست؛ عملاً بخشی از حلقه کنترل فرآیند است.

قبل از کاهش زیاد دور، منحنی پمپ را ببینید.

یکی از اشتباهات متداول این است که بعد از نصب درایو، حداقل فرکانس بدون توجه به منحنی پمپ پایین آورده شود. پمپ سانتریفیوژ یک محدوده عملکرد مطلوب دارد. اگر دور بیش از حد کم شود، ممکن است دبی آن قدر پایین بیاید که تجهیز مدت زیادی خارج از محدوده مناسب کار کند. در یک پمپ 160 کیلووات، این مسئله می تواند روی ارتعاش، بار یاتاقان و رفتار مکانیکال سیل اثر بگذارد. بنابراین Minimum Frequency باید با اطلاعات پمپ تعیین شود، نه فقط با تجربه اپراتور. اگر سازنده Minimum Flow اعلام کرده، آن مقدار باید در منطق کنترلی لحاظ شود.

وقتی مصرف صفر می شود، توقف از دور پایین بهتر است.

تصور کنید در ساعات شب مصرف تقریباً از بین می رود. اگر پمپ با 20 یا 25 هرتز به چرخش ادامه دهد ولی دبی مفیدی تولید نکند، انرژی مصرف می شود و تجهیزات مکانیکی نیز همچنان ساعت کار جمع می کنند. در چنین سناریویی می توان از توابع Sleep/Wake-up استفاده کرد. وقتی فشار در محدوده مطلوب باقی می ماند و مصرف به حد تعریف شده می رسد، موتور متوقف می شود. با افت فشار دوباره اجازه کار صادر خواهد شد. نکته مهم، فاصله منطقی بین نقطه توقف و راه اندازی است. اگر این فاصله خیلی کم انتخاب شود، موتور 160 کیلووات وارد چرخه های Start/Stop متوالی می شود؛ شرایطی که هیچ تیم نگهداری علاقه ای به دیدن آن ندارد.

اگر چند پمپ بزرگ موازی داشته باشیم چه؟

در پمپ خانه های سنگین معمولاً یک پمپ به تنهایی کل ظرفیت را تأمین نمی کند. فرض کنید سه پمپ 160 کیلووات وجود دارد. یک استراتژی مناسب این است که پمپ اول با دور متغیر فشار را تنظیم کند. وقتی به ظرفیت بالای خود رسید ولی فشار هنوز پایین است، پمپ دوم وارد مدار شود. بعد از ورود پمپ دوم، پمپ Variable Speed دوباره وظیفه Fine Tuning فشار را انجام می دهد. در پیک مصرف، پمپ سوم نیز وارد مدار خواهد شد. این آرایش باعث می شود ظرفیت نصب شده مطابق تقاضا وارد مدار شود. اما اجرای آن فقط با چند پارامتر نرم افزاری حل نمی شود. کنتاکتورها، رله های حفاظتی، Interlock، فیدبک وضعیت، ترتیب Start و Stop و منطق Fault باید در طراحی تابلو تعریف شوند.

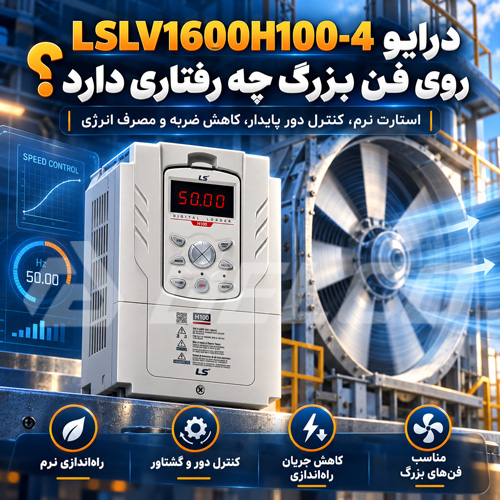

درایو LSLV1600H100-4 روی فن بزرگ چه رفتاری دارد؟

فن 160 کیلووات معمولاً پروانه بزرگی دارد و با اینرسی بالایی روبه رو است. در یک فن مکنده یا هواساز بزرگ، نیاز به هوادهی می تواند در طول روز تغییر کند. اگر کنترل فقط با دمپر انجام شود، موتور همچنان با سرعت بالا کار می کند و بخشی از انرژی صرف غلبه بر مقاومت مصنوعی مسیر می شود. با H100 می توان سرعت فن را براساس فشار کانال، دما یا فرمان BMS تغییر داد. در این حالت، ظرفیت هوادهی از خود فن تنظیم می شود. برای سالن هایی که چند Zone یا بخش مستقل دارند، این روش کنترل انعطاف بیشتری ایجاد می کند.

شبکه برق را قبل از نصب درایو 325 آمپری بررسی کنید.

در این سطح توان، زیر ساخت برق دیگر موضوع جانبی نیست. کلید اصلی، باسبار، کابل ورودی، سطح اتصال کوتاه و ظرفیت ترانس باید مناسب باشند. اگر چند درایو بزرگ روی یک ترانس مشترک نصب شده اند، کیفیت شبکه اهمیت بیشتری پیدا می کند. بارهای الکترونیک قدرت می توانند روی شکل موج جریان و هارمونیک اثر بگذارند. در پروژه های بزرگ بهتر است THD و ظرفیت واقعی ترانس در کنار مجموع توان نامی موتورها بررسی شود. گزارش های فنی LS نیز برای H100 داده های مربوط به تلفات، THD و راندمان را در رنج های مختلف از جمله 160 کیلووات منتشر کرده اند.

تلفات حرارتی این سایز را دست کم نگیرید.

طبق گزارش فنی جدید LS، تلفات کل LSLV1600H100-4 در شرایط گزارش شده حدود 3.6 کیلووات اعلام شده است. این عدد برای طراحی تابلو بسیار مهم است. سه و نیم کیلووات حرارت داخل یک کابینت عدد کوچکی نیست. اگر تابلو فقط براساس ابعاد فیزیکی درایو انتخاب شود و دفع حرارت محاسبه نشود، دمای داخلی می تواند بالا برود. درایو حدود 74.7 کیلوگرم وزن دارد و بدنه آن تقریباً 380 میلی متر عرض و 705 میلی متر ارتفاع دارد؛ بنابراین صفحه مونتاژ و فضای سرویس نیز باید مناسب باشند. در محیط های آلوده، داستان پیچیده تر است. باید هم از ورود گرد و غبار جلوگیری کرد و هم هوای گرم را خارج کرد. بستن کامل کابینت بدون سیستم سرمایش یا تهویه مهندسی شده، راه حل مناسبی نیست.

سنگین کار و سبک کار را با هم اشتباه نگیرید.

اگر بار شما یک پمپ یا فن استاندارد است، سبک کار معمولاً مبنای اصلی بررسی خواهد بود. اما اگر ماشین رفتار گشتاور سنگین دارد، نباید به عدد 160 کیلووات استناد کرد و نتیجه گرفت همان درایو برای ماشین سنگین کار نیز با همان ظرفیت مناسب است. نوع Duty باید قبل از خرید مشخص شود.

این مدل برای چه دستگاهی گزینه مناسبی نیست؟

اینورتر LS سری سری H100 معمولا برای Fan ،Pump و HVAC ساخته شده است. اگر موتور 160 کیلووات متعلق به سنگ شکن، آسیاب، اکسترودر، جرثقیل یا نوار نقاله ای با راه اندازی زیر بار است، مشخصات گشتاور باید جداگانه بررسی شوند. چنین ماشین هایی ممکن است در سرعت پایین گشتاور زیادی بخواهند یا به ظرفیت اضافه بار بالاتری نیاز داشته باشند. پس یکی از اشتباهات خرید این است که فقط عدد توان موتور دیده شود. نوع بار همان قدر اهمیت دارد که عدد کیلووات مهم است.

برای استعلام LSLV1600H100-4 چه اطلاعاتی لازم است؟

در این توان بهتر است درخواست قیمت همراه با اطلاعات فنی ارسال شود. تصویر پلاک موتور، جریان، ولتاژ و نوع تجهیز اولین موارد هستند. اگر موتور روی پمپ نصب شده، هد، دبی یا حداقل توضیح کوتاهی درباره کنترل فشار کمک می کند. اگر فن است، نوع فرمان سرعت، وضعیت دمپر و اطلاعات BMS اهمیت دارند. ساعات کارکرد، دمای محل نصب و تعداد درایوهای موجود روی همان ترانس نیز اطلاعات ارزشمندی هستند. هرچه این اطلاعات کامل تر باشند، احتمال انتخاب لب مرزی یا خرید تجهیزات جانبی اشتباه کمتر می شود.

خرید اینورتر LS H100 مدل LSLV1600H100-4 از دلکو صنعت

اینورتر LS H100 مدل LSLV1600H100-4 در Normal Duty برای رنج 160 کیلووات ساخته شده و جریان خروجی نامی آن 325 آمپر است. این سایز برای پمپ های بزرگ، فن های صنعتی، هواسازهای مرکزی و سامانه های HVAC با بار متغیر گزینه ای تخصصی محسوب می شود.
برای خرید و استعلام قیمت LSLV1600H100-4 بهتر است فقط کد محصول ارسال نشود. پلاک موتور، نوع بار، شرایط شبکه و مشخصات تابلو را نیز در اختیار کارشناسان دلکو صنعت قرار دهید. در این سطح توان، انتخاب درست یعنی درایو نه فقط از نظر کیلووات، بلکه از نظر جریان، سبک کار یا سنگین کار، حرارت و شرایط واقعی سایت با موتور هماهنگ باشد. همین بررسی پیش از خرید می تواند از هزینه اصلاح تابلو، افزایش سایز کابل یا تعویض درایو بعد از راه اندازی جلوگیری کند.
