A2FO و A2FM چه تفاوتی دارند؟ راهنمای تشخیص پمپ و هیدروموتور رکسروت

A2FO و A2FM چه تفاوتی دارند؟ راهنمای تشخیص پمپ و هیدروموتور رکسروت

شباهت ظاهری A2FO و A2FM رکسروت گاهی باعث اشتباه در خرید یا جایگزینی می شود. هر دو از خانواده واحدهای پیستونی محوری با طراحی Bent-Axis هستند، هر دو ساختار فشرده و راندمان بالایی دارند و حتی در برخی سایزها از نظر فرم بدنه به یکدیگر نزدیک اند؛ اما وظیفه آنها در سیستم هیدرولیک کاملاً متفاوت است. A2FO پمپ هیدرولیک است و وظیفه آن دریافت توان مکانیکی از الکتروموتور، موتور دیزل یا محرک دیگر و تبدیل آن به جریان روغن هیدرولیک است. در مقابل، A2FM هیدروموتور است؛ روغن تحت فشار وارد آن می شود و موتور این انرژی هیدرولیکی را به گشتاور و حرکت دورانی روی شفت تبدیل می کند. همین تفاوت ساده، مسیر انتخاب، نصب، لوله کشی و حتی عیب یابی این دو مدل را تغییر می دهد. اگر هنگام خرید فقط به سایز، قطر شفت یا ظاهر بدنه توجه شود، احتمال انتخاب قطعه اشتباه وجود دارد. در این راهنما تفاوت A2FO و A2FM را از نظر عملکرد، مدار، ورودی و خروجی انرژی، کاربرد و نکات انتخاب بررسی می کنیم.

تفاوت اصلی A2FO و A2FM چیست؟

ساده ترین روش تشخیص این دو تجهیز، بررسی جهت تبدیل انرژی است.

A2FO: توان مکانیکی → انرژی هیدرولیکی
شفت پمپ توسط یک محرک می چرخد و پمپ روغن را از مخزن مکش کرده و به مدار ارسال می کند. پمپ رکسروت A2FO را یک پمپ پیستونی دبی ثابت با گروه پیستونی محوری و طراحی خمیده یا سرکج برای سیستم های هیدرواستاتیک مدار باز معرفی می کند. دبی آن متناسب با دور محرک و حجم جابه جایی پمپ هیدرولیک است.

A2FM : انرژی هیدرولیکی → توان مکانیکی
روغن تحت فشار وارد موتور می شود و نیروی ایجادشده روی پیستون ها باعث تولید گشتاور در شفت می شود. A2FM یک هیدروموتور پیستونی با جابه جایی ثابت و طراحی Bent-Axis است که می تواند در سیستم های مدار باز یا بسته مورد استفاده قرار گیرد. بنابراین اگر تجهیز قرار است روغن را به مدار بفرستد، صحبت از پمپ است. اگر قرار است فشار روغن را به چرخش شفت تبدیل کند، به هیدروموتور نیاز دارید.

جدول تفاوت پمپ A2FO و هیدروموتور A2FM

برای مقایسه دقیق پمپ A2FO و هیدروموتور A2FM بهتر است تفاوت های اصلی این دو تجهیز در یک ساختار مشخص و قابل بررسی کنار هم قرار بگیرند. جدول تفاوت پمپ A2FO و هیدروموتور A2FM کمک می کند کاربر در زمان کوتاه تری دید روشنی نسبت به ویژگی ها، نوع عملکرد و زمینه استفاده هر مدل پیدا کند و هنگام انتخاب، استعلام یا جایگزینی تجهیز، تصمیم فنی دقیق تری داشته باشد.

پمپ پیستونی رکسروت A2FO چگونه کار می کند؟

A2FO یک پمپ پیستونی با جابه جایی ثابت است. داخل این پمپ، پیستون ها نسبت به محور شفت در زاویه قرار گرفته اند. با چرخش شفت، حرکت پیستون ها باعث مکش و سپس دهش روغن می شود. در مدار باز، روغن از مخزن وارد پمپ شده و پس از عبور از شیرهای کنترلی به مصرف کننده می رسد. روغن پس از انجام کار دوباره به مخزن بازمی گردد. این دقیقاً همان آرایشی است که رکسروت برای A2FO تعریف می کند.
دبی پمپ تقریباً تابع دو متغیر اصلی است:

Q ≈ Vg × n

که در آن:

• Q دبی پمپ است.
• Vg حجم جابه جایی پمپ است.
• n دور ورودی است.

به همین دلیل اگر سایز A2FO ثابت باشد، افزایش دور شفت باعث افزایش دبی می شود؛ البته تا محدوده ای که سازنده برای آن سایز مشخص کرده است. این نکته در زمان جایگزینی اهمیت زیادی دارد. اگر یک A2FO با حجم جابه جایی متفاوت نصب شود، رفتار کل مدار تغییر می کند.

هیدروموتور رکسروت A2FM چگونه کار می کند؟

در A2FM روند تقریباً معکوس است. روغن تحت فشار از طریق پورت هیدرولیک وارد مجموعه موتور می شود. فشار روغن روی پیستون های مایل اثر می گذارد و نیروی حاصل به شفت منتقل می شود. در نتیجه شفت هیدروموتور هیدرولیک شروع به چرخش می کند.
رکسروت در توضیح A2FM اشاره می کند که پیستون ها در زاویه نسبت به شفت قرار گرفته اند و نیرو را مستقیماً به شفت منتقل می کنند؛ در نتیجه گشتاور تابع اختلاف فشار سیستم است.

به زبان ساده: فشار بیشتر → گشتاور بیشتر

در حالی که میزان جریان ورودی بیشتر، عمدتاً روی سرعت دوران موتور تأثیر می گذارد. به همین دلیل برای انتخاب A2FM فقط دانستن فشار مدار کافی نیست. دبی موجود، گشتاور موردنیاز بار، دور مطلوب و Duty Cycle دستگاه باید مشخص باشد.

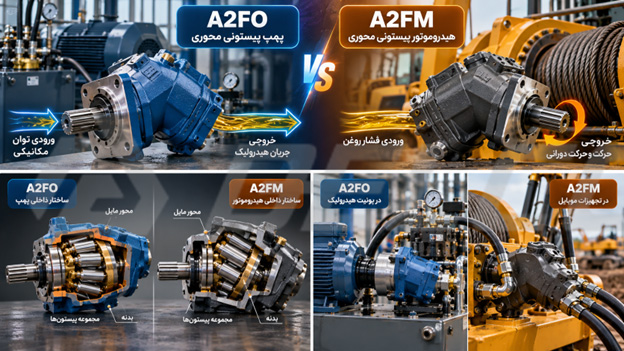

چرا ظاهر A2FO و A2FM شبیه است؟

علت این شباهت به خانواده مشترک طراحی برمی گردد. هر دو مدل متعلق به خانواده A2F هستند و از ساختار پیستونی محوری با محور خمیده استفاده می کنند. در مدل های Bent-Axis پیستون ها نسبت به شفت در زاویه قرار گرفته اند. به همین دلیل فرم کلی Housing، فلنج و مجموعه دوار در نگاه اول می تواند مشابه به نظر برسد.
اما شباهت ظاهری به معنی عملکرد یکسان نیست.
در کدگذاری رکسروت نیز نوع عملکرد مشخص می شود:

• A2FO: حرف O نشان دهنده نسخه پمپ برای Open Circuit است.
• A2FM: حرف M نشان دهنده نسخه Motor است.

بنابراین هنگام خرید، خواندن کامل کد روی پلاک اهمیت بیشتری از تشخیص ظاهری دارد.


تفاوت A2FO و A2FM از نظر ورودی و خروجی

این بخش یکی از بهترین روش ها برای درک تفاوت این دو مدل است. در پمپ پیستونی سرکج رکسروت A2FO شفت ورودی است. الکتروموتور یا موتور دیزل شفت را می چرخاند. پمپ از این توان برای ایجاد جریان روغن استفاده می کند. پس اگر کوپلینگ بین موتور محرک و A2FO قطع شود، پمپ دیگر دبی ایجاد نمی کند.

در هیدروموتور A2FM شفت خروجی است. روغن تحت فشار وارد موتور شده و باعث چرخش شفت می شود. سپس شفت می تواند گیربکس، درام، چرخ یا مکانیزم دیگری را به حرکت درآورد. این تفاوت هنگام بررسی نقشه هیدرولیک نیز کمک کننده است. پمپ معمولاً در ابتدای مدار و موتور در سمت مصرف کننده قرار می گیرد.

تفاوت A2FO و A2FM از نظر مدار هیدرولیک

پمپ پیستونی A2FO به عنوان پمپ پیستونی دبی ثابت در مدار باز طراحی شده است. روغن از مخزن مکش شده، وارد مدار می شود و سپس به مخزن بازمی گردد. A2FM انعطاف بیشتری از این نظر دارد و رکسروت آن را برای درایوهای هیدرواستاتیک در مدارهای باز و بسته معرفی می کند. این تفاوت برای ماشین آلات موبایل مهم است، زیرا بسیاری از مدارهای انتقال قدرت هیدرواستاتیک از مدار بسته استفاده می کنند.

آیا می توان A2FM را به جای A2FO نصب کرد؟

به عنوان جایگزینی مستقیم، خیر. حتی اگر سایز اسمی، فلنج یا شکل بدنه دو مدل مشابه باشد، وظیفه طراحی شده آنها متفاوت است. A2FO برای دریافت توان مکانیکی و ایجاد جریان طراحی شده است، در حالی که هیدروموتور پیستونی رکسروت A2FM برای دریافت انرژی هیدرولیکی و تولید گشتاور طراحی شده است.
جایگزینی صرفاً بر اساس شباهت ابعادی می تواند با مشکلاتی مانند:

• عملکرد نادرست مدار
• نامناسب بودن آرایش پورت ها
• مشکلات روانکاری داخلی
• عملکرد نامناسب شفت
• عدم تطابق شرایط کاری
• خرابی زودهنگام تجهیز

همراه شود. اگر هدف جایگزینی یک قطعه قدیمی است، کد کامل پمپ یا موتور قبلی باید بررسی شود.

برای تشخیص A2FO از A2FM روی دستگاه چه کار کنیم؟

اگر تجهیز نصب شده و پلاک آن قابل خواندن است، ساده ترین راه بررسی کد است.
وجود A2FO در کد به معنی پمپ Fixed Displacement این خانواده است.
وجود A2FM نشان می دهد تجهیز یک Fixed Motor است.
اگر پلاک آسیب دیده یا کد خوانا نیست، باید موقعیت تجهیز در مدار بررسی شود.
اگر شفت به الکتروموتور یا موتور دیزل متصل شده و تجهیز روغن را از مخزن دریافت می کند، احتمالاً با پمپ روبه رو هستید.
اگر دو خط فشار به تجهیز وارد شده و شفت آن یک مکانیزم را می چرخاند، تجهیز به احتمال زیاد هیدروموتور است.
با این حال برای خرید قطعه جایگزین نباید فقط به این تشخیص اکتفا کرد.

هنگام خرید A2FO چه اطلاعاتی لازم است؟

در سفارش پمپ A2FO بهتر است اطلاعات زیر کامل ثبت شود:

• کد کامل پلاک
• سایز یا Displacement
• سری ساخت
• جهت دوران
• نوع شفت
• نوع فلنج
• آرایش پورت ها
• نوع Seal
• فشار کاری سیستم
• دور محرک

برای مثال، یک A2FO32 لزوماً با هر A2FO سایز 32 دیگری کاملاً یکسان نیست. جهت دوران، شفت، فلنج یا آرایش اتصالات ممکن است متفاوت باشد. در کدهای A2FO سری 6 نیز گزینه هایی مانند راست گرد و چپ گرد، انواع شفت و فلنج های مختلف دیده می شود.

هنگام خرید A2FM چه اطلاعاتی لازم است؟

در انتخاب A2FM علاوه بر کد کامل تجهیز، شرایط بار اهمیت زیادی دارد.
اطلاعات اصلی شامل:

• حجم جابجایی
• فشار کاری
• اختلاف فشار روی موتور
• دبی ورودی
• دور موردنیاز
• گشتاور موردنیاز
• نوع شفت
• نوع فلنج
• نوع پورت
• مدار باز یا بسته
• شرایط کاری دائم یا متناوب

است. در مدل های A2FM، رکسروت نسخه های مختلفی با سایز، شفت و آرایش پورت متفاوت عرضه می کند؛ بنابراین انتخاب صرفاً بر اساس نام خانواده A2FM کافی نیست.

اشتباهات رایج هنگام خرید A2FO و A2FM

خرید بر اساس ظاهر بدنه
دو قطعه ممکن است ظاهری نزدیک داشته باشند اما کد فنی متفاوتی داشته باشند.

توجه فقط به سایز
مثلاً عدد 63 تنها بیانگر بخشی از مشخصات تجهیز است. نوع عملکرد، سری، جهت دوران، شفت و پورت ها نیز باید کنترل شوند.

اشتباه گرفتن فشار با دبی
در انتخاب A2FO باید دبی موردنیاز محاسبه شود. در A2FM علاوه بر دبی، گشتاور خروجی نیز تعیین کننده است.

عدم بررسی جهت دوران
جهت دوران در پمپ و موتور اهمیت دارد و باید با کد سازنده و طراحی مدار تطبیق داشته باشد.

خرید قطعه جایگزین بدون خواندن پلاک
در تجهیزات رکسروت، پسوندهای کد حاوی اطلاعات مهمی هستند. حذف این بخش از فرآیند سفارش می تواند باعث خرید تجهیز ناسازگار شود.

A2FO برای چه کاربردهایی مناسب است؟

A2FO به دلیل طراحی Fixed Displacement و ساختار Bent-Axis در مدارهایی استفاده می شود که به جریان ثابت متناسب با دور محرک نیاز دارند.
از جمله کاربردهای متداول می توان به:

• یونیت های هیدرولیک صنعتی
• ماشین آلات راهسازی
• تجهیزات معدنی
• ماشین آلات کشاورزی
• سیستم های انتقال و جابه جایی
• تجهیزات موبایل هیدرولیک

اشاره کرد. رکسروت این خانواده را برای کاربردهای Mobile و Stationary معرفی کرده است.

A2FM در چه تجهیزاتی استفاده می شود؟

A2FM جایی استفاده می شود که حرکت دورانی با نیروی هیدرولیک موردنیاز باشد.
برای نمونه:

• درایو وینچ
• نوار نقاله
• ماشین آلات معدنی
• تجهیزات حفاری
• سیستم های انتقال قدرت هیدرواستاتیک
• تجهیزات راهسازی
• مکانیزم های دورانی صنعتی

مزیت اصلی چنین موتوری، نسبت مناسب توان به حجم و امکان تولید گشتاور بالا در فضای نسبتاً محدود است. رکسروت برای A2FM نیز بر چگالی توان بالا، راندمان کلی بالا و راندمان مناسب راه اندازی تأکید می کند.

یک مثال ساده برای انتخاب بین A2FO و A2FM

فرض کنید یک دستگاه حفاری دارای موتور دیزل است. اگر قطعه موردنظر باید به موتور دیزل متصل شود و روغن هیدرولیک را برای بخش های مختلف دستگاه تأمین کند، به پمپ A2FO نیاز دارید. اما اگر روغن تحت فشار از سیستم هیدرولیک وارد تجهیزی شود تا یک درام یا مکانیزم دوار را بچرخاند، این بخش به هیدروموتور A2FM نیاز دارد. پس سؤال «A2FO بهتر است یا A2FM؟» از نظر فنی سؤال دقیقی نیست؛ زیرا این دو محصول رقیب یکدیگر نیستند و دو وظیفه متفاوت در یک سیستم هیدرولیک انجام می دهند.

اگر پلاک A2FO یا A2FM پاک شده باشد چه کنیم؟

خرید بدون پلاک ریسک بیشتری دارد. در این شرایط بهتر است موارد زیر بررسی شوند:
1. تجهیز پمپ است یا موتور؟
2. حجم جابه جایی تقریبی چقدر است؟
3. قطر و نوع شفت چیست؟
4. فلنج نصب چه استانداردی دارد؟
5. فاصله پیچ های نصب چقدر است؟
6. نوع و محل پورت ها چیست؟
7. جهت دوران دستگاه چگونه است؟
8. فشار و دبی مدار چقدر است؟
9. تجهیز روی چه ماشین یا سیستم هیدرولیکی نصب شده است؟
عکس واضح از بدنه، شفت، فلنج، پورت ها و هر بخش باقی مانده از پلاک نیز می تواند در شناسایی دقیق تر کمک کند.

A2FO و A2FM را فقط از روی ظاهر انتخاب نکنید

تفاوت اصلی A2FO و A2FM رکسروت در جهت انتقال انرژی است. A2FO پمپی با جابه جایی ثابت است که توان مکانیکی را به جریان هیدرولیک تبدیل می کند و برای مدار باز طراحی شده است. A2FM هیدروموتور جابجایی ثابت پیستونی است که انرژی روغن تحت فشار را به گشتاور و چرخش شفت تبدیل می کند و می تواند در مدارهای باز و بسته استفاده شود. اگر قصد خرید یا جایگزینی پمپ A2FO یا هیدروموتور A2FM را دارید، فقط نام مدل و سایز را اعلام نکنید. کد کامل پلاک، فشار، دبی، دور، نوع شفت و مشخصات نصب باید بررسی شوند. کارشناسان دلکو صنعت می توانند با بررسی پلاک و شرایط واقعی دستگاه، مدل مناسب را برای خرید یا جایگزینی فنی مشخص کنند.
