چرا بوستر پمپ آتش نشانی فشار کافی تأمین نمی کند؟ بررسی ۱۰ علت رایج و روش رفع مشکل
بوستر پمپ آتش نشانی یکی از مهم ترین تجهیزات سیستم اطفای حریق است که وظیفه دارد در کوتاه ترین زمان، آب را با فشار و دبی مناسب به شبکه اسپرینکلر ها، رایزر ها، هوزریل ها و جعبه های آتش نشانی برساند. عملکرد درست این بوستر پمپ در زمان وقوع آتش سوزی اهمیت حیاتی دارد؛ چون هرگونه افت فشار می تواند باعث کاهش راندمان سیستم اطفای حریق و افزایش خسارت های جانی و مالی شود.
یکی از رایج ترین مشکلاتی که مدیران ساختمان، مسئولان نگهداری و تکنسین های تأسیسات با آن رو به رو می شوند، کاهش فشار خروجی بوستر پمپ آتش نشانی است. در این شرایط ممکن است پمپ روشن شود، موتور به درستی کار کند، اما فشار آب به مقدار طراحی شده نرسد یا هنگام مصرف، فشار به صورت ناگهانی افت کند. این مشکل همیشه به معنای خرابی خود پمپ نیست. عواملی مثل ورود هوا به مسیر مکش، گرفتگی فیلتر، خرابی پروانه، نشتی در لوله کشی، تنظیم نبودن پرشر سوئیچ، خرابی مخزن دیافراگمی یا انتخاب نا مناسب ظرفیت بوستر پمپ می توانند باعث کاهش فشار شوند. شناخت علت اصلی افت فشار اهمیت زیادی دارد؛ زیرا ادامه کار سیستم در این شرایط علاوه بر کاهش ایمنی ساختمان، باعث افزایش استهلاک پمپ، مصرف برق بیشتر و هزینه های سنگین تعمیرات خواهد شد.
بوستر پمپ آتش نشانی چگونه فشار آب را تأمین می کند؟
برای عیب یابی صحیح، ابتدا باید نحوه عملکرد بوستر پمپ را شناخت. بوستر پمپ آتش نشانی از یک یا چند پمپ، الکتروموتور، کلکتور، شیرآلات، پرشر سوئیچ، تابلو برق و مخزن دیافراگمی تشکیل شده است. هنگامی که فشار شبکه کاهش پیدا می کند، پرشر سوئیچ یا کنترلر فرمان روشن شدن پمپ را صادر می کند. پمپ آب را از مخزن یا شبکه مکش کرده و با فشار مشخص وارد سیستم اطفای حریق می کند. برای اینکه این فرآیند بدون مشکل انجام شود، باید:
- فشار مکش مناسب باشد.
- مسیر لولهها بدون گرفتگی باشد.
- پروانه سالم باشد.
- موتور با دور نامی کار کند.
- نشتی در سیستم وجود نداشته باشد.
- پرشر سوئیچ بهد رستی تنظیم شده باشد.
هرگونه اختلال در این بخش ها باعث کاهش فشار خروجی خواهد شد.
نشانه ی افت فشار در بوستر پمپ آتش نشانی
قبل از بررسی علت ها، باید علائم این مشکل را بشناسید. رایج ترین نشانه ها عبارت اند از:
- فشار پایین در شبکه آتش نشانی
- روشن ماندن طولانی پمپ
- نرسیدن فشار به مقدار تنظیم شده
- افت فشار هنگام باز شدن چند مصرف کننده
- روشن و خاموش شدن مکرر پمپ
- افزایش صدای کارکرد
- لرزش غیرعادی
- افزایش مصرف برق
اگر هر یک از این علائم مشاهده شود، باید سیستم به صورت کامل بررسی شود.
مهم ترین دلایل افت فشار بوستر پمپ آتش نشانی
ورود هوا به مسیر مکش بوستر پمپ آتش نشانی
یکی از مهم ترین دلایل افت فشار، ورود هوا به مسیر مکش است.
اگر در لوله مکش یا اتصالات نشتی وجود داشته باشد، هوا وارد سیستم می شود و پمپ به جای مکش کامل آب، بخشی از ظرفیت خود را صرف جابهجایی هوا می کند.
مهم ترین دلایل ورود هوا
- شل بودن اتصالات
- خرابی فلنج ها
- ترک خوردن لوله مکش
- پایین بودن سطح آب مخزن
- آب بندی نامناسب
وجود هوا علاوه بر کاهش فشار، می تواند باعث ایجاد کاویتاسیون و آسیب به پروانه شود.
گرفتگی فیلتر مکش بوستر پمپ آتش نشانی
فیلتر مکش وظیفه جلوگیری از ورود ذرات جامد به پمپ را بر عهده دارد. اگر این فیلتر دچار گرفتگی شود، مقدار آب ورودی کاهش پیدا کرده و فشار خروجی هم افت خواهد کرد. این مشکل معمولاً به خاطر:
- رسوبات
- شن و ماسه
- زنگ زدگی لوله ها
- آلودگی مخزن ایجاد می شود.
بازرسی و شست و شوی دوره ای فیلتر، یکی از مهم ترین اقدامات نگهداری بوستر پمپ است.
خرابی یا فرسودگی پروانه بوستر پمپ آتش نشانی
پروانه مهم ترین قطعه تولید فشار در پمپ است. اگر پروانه بر اثر کاویتاسیون، خوردگی یا کارکرد طولانی دچار سایش شود، حجم آب جابهجا شده کاهش پیدا می کند.
- نشانه های خرابی پروانه
- کاهش فشار
- افت دبی
- لرزش
- افزایش صدای پمپ
در چنین شرایطی معمولاً تعمیر یا تعویض پروانه ضروری است.
نشتی در شبکه لوله کشی بوستر پمپ آتش نشانی
گاهی پمپ عملکرد مناسبی دارد، اما بخشی از آب در مسیر لوله کشی نشت می کند. این نشتی باعث می شود فشار شبکه به مقدار مورد انتظار نرسد. محل های رایج نشتی:
- فلنج ها
- شیرآلات
- اتصالات رزوه ای
- خطوط مدفون
بنابراین بررسی کامل شبکه لوله کشی اهمیت زیادی دارد.
خرابی شیر یک طرفه؛ یکی از دلایل مهم افت فشار بوستر پمپ آتش نشانی
شیر یک طرفه یا Check Valve وظیفه دارد از بازگشت آب به سمت پمپ جلوگیری کند و فشار ایجاد شده را در شبکه حفظ نماید. اگر این شیر به درستی عمل نکند، بخشی از آب پس از خاموش شدن پمپ به سمت ورودی باز می گردد و فشار سیستم کاهش پیدا می کند.
این مشکل معمولاً بر اثر فرسودگی، شکستن فنر داخلی، گیر کردن دیسک شیر یا وجود رسوبات در داخل شیر ایجاد می شود. در چنین شرایطی ممکن است پمپ برای جبران افت فشار به دفعات روشن و خاموش شود که علاوه بر افزایش مصرف برق، باعث استهلاک الکتروموتور و تابلو برق هم خواهد شد. برای اطمینان از عملکرد درست، شیر یک طرفه باید به صورت دوره ای بازدید، تمیز و در صورت نیاز تعویض شود.
تنظیم نبودن پرشر سوئیچ؛ چرا بوستر پمپ آتش نشانی فشار مطلوب ایجاد نمی کند؟
پرشر سوئیچ یا کنترلر فشار، مغز فرمان دهنده بوستر پمپ است. اگر این قطعه به درستی تنظیم نشده باشد، پمپ زودتر از موعد خاموش شده یا دیرتر از زمان لازم روشن می شود. تنظیم اشتباه فشار قطع و وصل باعث می شود فشار شبکه هیچ گاه به مقدار طراحی شده نرسد و کاربران تصور کنند خود پمپ دچار خرابی شده است. علائم تنظیم نبودن پرشر سوئیچ عبارت اند از:
- خاموش شدن زود هنگام پمپ
- روشن و خاموش شدن مداوم
- نوسان فشار آب
- نرسیدن فشار به مقدار تنظیم شده
در هنگام سرویس، مقدار Cut-in و Cut-out باید با مشخصات طراحی سیستم تطبیق داده شود.
خرابی مخزن دیافراگمی؛ علت نوسان فشار در بوستر پمپ آتش نشانی
مخزن دیافراگمی نقش مهمی در تثبیت فشار و کاهش تعداد دفعات استارت پمپ دارد. اگر فشار باد داخل مخزن کاهش پیدا کند یا دیافراگم داخلی آن پاره شود، مخزن دیگر قادر به ذخیره انرژی فشاری نخواهد بود.
در نتیجه:
- فشار شبکه ناپایدار می شود.
- پمپ مرتب روشن و خاموش می شود.
- فشار خروجی کاهش پیدا می کند.
- استهلاک سیستم افزایش می یابد.
کنترل فشار هوای مخزن با گیج فشار و تنظیم آن مطابق دستور العمل سازنده، یکی از مهم ترین اقدامات سرویس دوره ای است.
کاهش راندمان الکتروموتور بوستر پمپ آتش نشانی
گاهی مشکل از بخش هیدرولیکی نیست، بلکه الکتروموتور توان کافی برای چرخاندن پمپ را تولید نمی کند. این وضعیت ممکن است به دلایل زیر ایجاد شود:
- افت ولتاژ شبکه برق
- خرابی بلبرینگ ها
- افزایش دمای موتور
- نیم سوز شدن سیم پیچ
- خرابی کوپلینگ بین موتور و پمپ
وقتی سرعت چرخش موتور کاهش پیدا کند، پروانه هم با دور کمتری می چرخد و فشار خروجی افت می کند. به همین خاطر در زمان عیب یابی، بررسی جریان مصرفی و ولتاژ موتور اهمیت زیادی دارد.
انتخاب نادرست ظرفیت بوستر پمپ آتش نشانی
یکی از اشتباهات رایج در طراحی سیستم های آتشنشانی، انتخاب بوستر پمپی است که ظرفیت آن متناسب با نیاز واقعی ساختمان نیست. اگر دبی یا هد پمپ کمتر از مقدار مورد نیاز باشد، حتی در صورت سالم بودن تمام تجهیزات، فشار کافی در شبکه ایجاد نخواهد شد.
در انتخاب بوستر پمپ باید موارد زیر به دقت محاسبه شوند:
- ارتفاع ساختمان
- تعداد رایزر ها
- تعداد اسپرینکلر ها
- دبی مورد نیاز استاندارد
- افت فشار لوله کشی
- الزامات استاندارد های آتش نشانی
انتخاب صحیح ظرفیت، مهم ترین عامل در عملکرد پایدار سیستم است.
عدم سرویس و نگهداری اصولی؛ مهم ترین عامل کاهش عملکرد بوستر پمپ آتش نشانی
بیشتر مشکلات بوستر پمپ نتیجه نبود برنامه منظم نگهداری است. در بیشتر ساختمان ها تنها زمانی به سراغ بوستر پمپ می روند که سیستم دچار خرابی شده باشد، در حالی که تجهیزات آتش نشانی باید حتی در زمان عدم استفاده هم به صورت دوره ای تست شوند.
اقدامات مهم نگهداری شامل موارد زیر است:
- بررسی فشار مکش و خروجی
- کنترل عملکرد پرشر سوئیچ
- تست شیر یک طرفه
- کنترل فشار مخزن دیافراگمی
- بازدید نشتی های احتمالی
- بررسی صدای پمپ و لرزش
- روانکاری یاتاقان ها در صورت نیاز
- تست عملکرد تابلو برق و حفاظت های الکتریکی
اجرای این برنامه باعث افزایش عمر بوستر پمپ و جلوگیری از خرابی های ناگهانی خواهد شد.

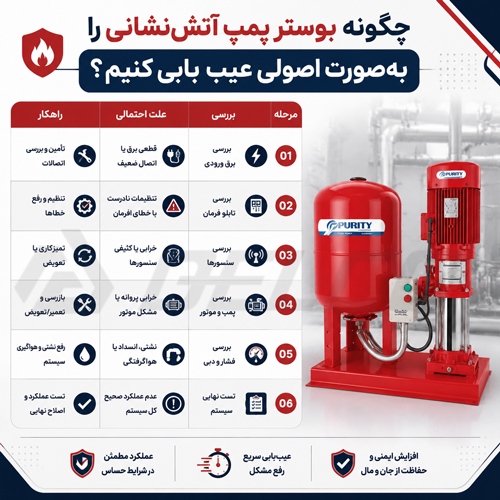

چگونه بوستر پمپ آتش نشانی را به صورت اصولی عیب یابی کنیم؟
اگر بوستر پمپ فشار کافی تولید نمی کند، بهتر است مراحل عیب یابی به ترتیب انجام شوند. ابتدا فشار آب ورودی و سطح مخزن بررسی شود. سپس مسیر مکش، فیلتر و اتصالات از نظر نشتی یا گرفتگی کنترل شوند. در مرحله بعد، عملکرد شیر یک طرفه، پرشر سوئیچ و مخزن دیافراگمی بررسی گردد. اگر مشکل همچنان وجود داشت، لازم است پروانه، کوپلینگ و الکتروموتور از نظر مکانیکی و الکتریکی مورد ارزیابی قرار گیرند. این روش مرحله به مرحله از تعویض غیرضروری قطعات جلوگیری کرده و زمان توقف سیستم را کاهش می دهد.
چگونه از کاهش فشار بوستر پمپ آتش نشانی جلوگیری کنیم؟
برای حفظ عملکرد مطلوب سیستم آتش نشانی، رعایت چند نکته ضروری است:
- برنامه سرویس دوره ای منظم داشته باشید.
- فشار مخزن دیافراگمی را به صورت ماهانه کنترل کنید.
- فیلتر مکش را تمیز نگه دارید.
- نشتی های لوله کشی را سریع برطرف کنید.
- عملکرد پرشر سوئیچ و تابلو برق را به صورت دوره ای تست کنید.
- از کارکرد طولانی مدت پمپ در شرایط خارج از محدوده طراحی جلوگیری کنید.
- در صورت تغییر کاربری ساختمان یا افزایش مصرف، ظرفیت بوستر پمپ را مجدداً بررسی کنید.
افت فشار در بوستر پمپ آتش نشانی معمولاً به یک عامل محدود نمی شود و می تواند نتیجه ورود هوا به مسیر مکش، گرفتگی فیلتر، خرابی پروانه، نشتی لوله کشی، ایراد در شیر یک طرفه، تنظیم نبودن پرشر سوئیچ، خرابی مخزن دیافراگمی، کاهش راندمان الکتروموتور یا انتخاب نادرست ظرفیت سیستم باشد.
برای جلوگیری از بروز این مشکلات، لازم است بوستر پمپ به صورت منظم بازدید و سرویس شود و عیب یابی آن بر اساس یک روند اصولی انجام گیرد. رسیدگی به این موارد نه تنها عملکرد مطمئن سیستم اطفای حریق را تضمین می کند، بلکه از خرابی های پر هزینه، توقف ناگهانی تجهیزات و کاهش ایمنی ساختمان هم جلوگیری خواهد کرد. اگر به دنبال خرید محصولات با کیفیت و خدمات مطمئن هستید، دلکو صنعت بهترین گزینه است.
