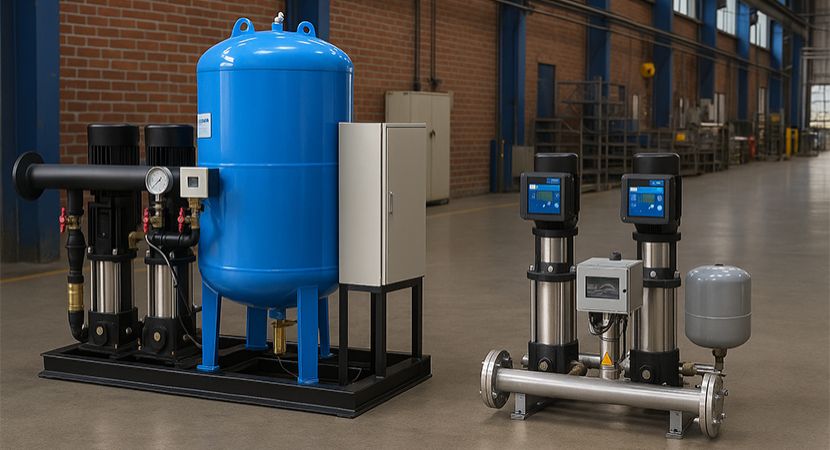

اجزای بوستر پمپ آبرسانی و نقش هر کدام در حفظ فشار یکنواخت آب
تأمین فشار ثابت آب در ساختمان ها، بیمارستان ها، هتل ها و کارخانه ها یکی از چالش های همیشگی سیستم های آبرسانی است. زمانی که فشار آب شهری پاسخگوی طبقات بالا یا مصرف زیاد نباشد، استفاده از بوستر پمپ آبرسانی ضروری می شود. اما این سیستم تنها از چند پمپ ساده تشکیل نشده است؛ بلکه مجموعه ای هماهنگ از قطعات مکانیکی و الکتریکی است که هر کدام نقش خاصی در حفظ فشار یکنواخت دارند. در یک سیستم آبرسانی پایدار، وجود فشار یکنواخت و مداوم اهمیت زیادی دارد؛ چرا که افت یا نوسان فشار می تواند عملکرد تجهیزات و آسایش مصرف کنندگان را مختل کند. در این میان، بوستر پمپ آبرسانی نقشی مهم در تأمین و تنظیم فشار آب دارد. این دستگاه از اجزایی مانند الکتروپمپ ها، منیفولد، منبع دیافراگمی، تابلو کنترل، شیرآلات و سنسور فشار تشکیل شده است که هر کدام وظیفه ای دقیق در حفظ تعادل فشار بر عهده دارند. هماهنگی این بخش ها باعث می شود فشار آب در همه نقاط ساختمان یا شبکه، حتی در ساعات اوج مصرف، ثابت بماند. شناخت اجزای بوستر پمپ آبرسانی و نقش هر کدام در حفظ فشار یکنواخت آب به مهندسان، تکنسین ها و مدیران تاسیسات کمک می کند تا سیستم را بهینه تر طراحی کرده و از استهلاک و مصرف انرژی بی رویه جلوگیری کنند.
اجزای بوستر پمپ آبرسانی
- پمپ اصلی
مهم ترین جزء هر بوستر پمپ، پمپ های سانتریفیوژ هستند که وظیفه انتقال و افزایش فشار آب را بر عهده دارند. در بوستر پمپ ممکن است یک یا چند پمپ وجود داشته باشد. در سیستم های بزرگ، معمولاً از دو یا چند پمپ استفاده می شود تا در زمان افزایش مصرف، پمپ های اضافی به مدار وارد شوند و هنگام کاهش مصرف، خاموش شوند.
نقش در حفظ فشار: پمپ ها با چرخش پروانه، انرژی مکانیکی را به سیال منتقل کرده و فشار آب را افزایش می دهند. تنظیم تعداد پمپ های فعال باعث می شود فشار همیشه در محدوده ی مشخص باقی بماند.
نکته فنی: در بوستر پمپ های دور متغیر (اینورتر‌دار)، سرعت چرخش پمپ ها با تغییر دور موتور کنترل می شود و این یعنی فشار آب حتی در شرایط تغییر دبی، کاملاً ثابت می ماند.
- کلکتور (Manifold)
کلکتور ها یا همان لوله های جمع کننده، محل اتصال ورودی و خروجی پمپ ها هستند. کلکتور مکش (suction manifold) آب را به پمپ ها می رساند و کلکتور رانش (delivery manifold) آب فشرده شده را از پمپ ها به شبکه مصرف منتقل می کند.
نقش در حفظ فشار: کلکتور ها باعث توزیع یکنواخت فشار بین پمپ ها و جلوگیری از تلاطم جریان می شوند. طراحی درست قطر و طول کلکتور باعث کاهش افت فشار و بهبود کارایی سیستم است.
جنس کلکتور: معمولاً از فولاد گالوانیزه یا استیل ساخته می شود تا در برابر خوردگی و فشار بالا مقاوم باشد. در سیستم های بهداشتی، استیل 304 یا 316 انتخاب مناسبی می باشد.
- تابلو فرمان
تابلو فرمان، واحد کنترل الکتریکی سیستم است که تمام پمپ ها، سنسور ها و تجهیزات حفاظتی را مدیریت می کند. این تابلو ممکن است دور ثابت یا دور متغیر (دارای اینورتر) باشد.
نقش در حفظ فشار: تابلو فرمان بر اساس داده های سنسور فشار، روشن یا خاموش شدن پمپ ها را تنظیم می کند. در مدل های اینورتر دار، سرعت موتور با دقت بالا کنترل می شود تا حتی در نوسانات مصرف، فشار ثابت بماند.
ویژگی مهم تابلو فرمان:
حفاظت در برابر اضافه جریان و نوسانات برق
کنترل نوبتی پمپ ها برای کاهش استهلاک
نمایش خطا ها و هشدار های سیستم
قابلیت اتصال به PLC یا سیستم مانیتورینگ مرکزی
- سنسور فشار (Pressure Transmitter)
سنسور فشار یا پرشر سوئیچ، میزان فشار لحظه ای آب را اندازه گیری کرده و اطلاعات آن را به تابلو فرمان ارسال می کند.
نقش در حفظ فشار: زمانی که فشار آب از حد تعیین شده کمتر شود، سنسور فرمان روشن شدن پمپ ها را صادر می کند و با رسیدن فشار به سطح مطلوب، دستور خاموشی را می دهد. این کنترل خودکار از نوسانات ناگهانی فشار جلوگیری کرده و عمر مفید تجهیزات را افزایش می دهد.
نکته مهم: در بوستر پمپ های هوشمند، از سنسور های دیجیتال با دقت بالا استفاده می شود که حتی نوسانات کمتر از ۰٫۱ بار را تشخیص می دهند.
- شیرآلات و اتصالات
هر بوستر پمپ شامل مجموعه ای از شیر فلکه ها، شیر یک طرفه، شیر اطمینان و فیلتر ها است که ایمنی و عملکرد درست سیستم را تضمین می کنند.
نقش در حفظ فشار:
شیر یک طرفه: مانع بازگشت آب به پمپ در هنگام خاموشی می شود.
شیر اطمینان: در مواقع افزایش غیرعادی فشار، مسیر خروج اضطراری باز می کند.
فیلتر یا صافی: از ورود ذرات به پمپ جلوگیری می کند و افت فشار را کاهش می دهد.
جنس اتصالات: چدن، برنج یا استیل ضد زنگ بسته به نوع کاربری انتخاب می شوند.
- مخزن دیافراگمی (Pressure Tank)
مخزن دیافراگمی یا منبع تحت فشار، یکی از اجزای مهم در کنترل نوسانات لحظه ای فشار است. این مخزن شامل دو بخش آب و هواست که توسط دیافراگم از هم جدا شده اند.
نقش در حفظ فشار: در زمان کاهش مصرف، بخشی از آب تحت فشار در مخزن ذخیره می شود و هنگام افزایش ناگهانی مصرف، همین آب به شبکه تزریق می شود تا فشار یکنواخت باقی بماند. همچنین، وجود این مخزن باعث کاهش دفعات روشن و خاموش شدن پمپ ها و افزایش طول عمر آن ها می شود.
ظرفیت معمول: از ۵۰ تا ۵۰۰ لیتر برای ساختمان ها و تا چند هزار لیتر در کاربرد های صنعتی.
- فریم و شاسی
تمام اجزای بوستر پمپ بر روی فریم یا شاسی فلزی نصب می شوند تا سیستم استحکام کافی داشته باشد. شاسی معمولاً از فولاد ضخیم ساخته شده و با رنگ اپوکسی پوشانده می شود تا در برابر رطوبت و خوردگی مقاوم باشد.
نقش در حفظ فشار: لرزش پمپ ها در زمان کار می تواند باعث ایجاد نوسانات فشار شود. شاسی با طراحی مهندسی و نصب لرزه گیر، این ارتعاشات را کاهش داده و عملکرد نرم تری به سیستم می دهد.
تجهیزات ایمنی و جانبی در بوستر پمپ آبرسانی
علاوه بر اجزای اصلی، بعضی تجهیزات جانبی نقش مهمی در کارایی و ایمنی سیستم دارند، مثل:
- فلومتر (Flow Meter): برای اندازه گیری میزان آب عبوری
- گیج فشار: برای نمایش فشار فعلی
- شیر هواگیری: برای تخلیه هوای موجود در لوله ها
- سنسور دما: جهت جلوگیری از افزایش حرارت موتور
این اجزا هر چند کوچک اند، اما مجموع عملکردشان مانع از افت فشار و خرابی سیستم می شود.
نقش اجزای بوستر پمپ آبرسانی
در یک سیستم آبرسانی پایدار، وجود فشار یکنواخت و مداوم اهمیت زیادی دارد؛ چرا که افت یا نوسان فشار می تواند عملکرد تجهیزات و آسایش مصرف کنندگان را مختل کند. در این میان، بوستر پمپ آبرسانی نقشی مهم در تأمین و تنظیم فشار آب دارد. این دستگاه از اجزایی مثل الکتروپمپ ها، منیفولد، منبع دیافراگمی، تابلو کنترل، شیرآلات و سنسور فشار تشکیل شده است که هر کدام وظیفه ای دقیق در حفظ تعادل فشار بر عهده دارند. هماهنگی این بخش ها باعث می شود فشار آب در همه نقاط ساختمان یا شبکه، حتی در ساعات اوج مصرف، ثابت بماند. شناخت اجزای بوستر پمپ آبرسانی و نقش هر کدام در حفظ فشار یکنواخت آب به مهندسان، تکنسین ها و مدیران تاسیسات کمک می کند تا سیستم را بهینه تر طراحی کرده و از استهلاک و مصرف انرژی بی رویه جلوگیری کنند.
| جزء سیستم | وظیفه اصلی | نقش در حفظ فشار یکنواخت آب |
| پمپ‌ها | افزایش فشار و انتقال آب | تأمین فشار متناسب با میزان مصرف |
| کلکتور | توزیع جریان بین پمپ‌ها | جلوگیری از نوسان و افت فشار |
| تابلو فرمان | کنترل خودکار پمپ‌ها | تنظیم روشن و خاموش شدن بر اساس فشار |
| سنسور فشار | اندازه‌گیری فشار لحظه‌ای | اطلاع‌رسانی به تابلو برای کنترل دقیق |
| شیرآلات و فیلترها | کنترل جریان و ایمنی | جلوگیری از برگشت آب و نوسان فشار |
| مخزن دیافراگمی | ذخیره آب تحت فشار | جبران نوسانات مصرف و فشار |
| شاسی فلزی | نگهداری و تعادل سیستم | کاهش لرزش و افت ناگهانی فشار |
| تجهیزات جانبی | نظارت و حفاظت | افزایش دقت عملکرد سیستم |
نکات فنی برای پایداری بیشتر فشار در بوستر پمپ آبرسانی
استفاده از تابلو اینورتر دار به جای دور ثابت
تنظیم درست سنسور فشار بر اساس نیاز واقعی شبکه
هواگیری کامل سیستم پس از هر سرویس
انتخاب پمپ ها با دبی و هد متناسب با مصرف نهایی
بررسی دوره ای سلامت دیافراگم مخزن و فشار باد آن
با رعایت این نکات، نوسانات فشار به حداقل رسیده و عمر مفید تجهیزات افزایش پیدا می کند.

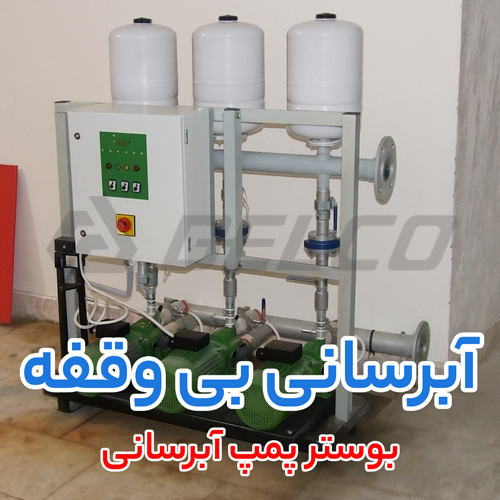

نگهداری و سرویس دوره ای بوستر پمپ آبرسانی
نگهداری اصولی یکی از مؤثر ترین راه ها برای تضمین عملکرد پایدار بوستر پمپ است.
- هر ۳ ماه یک بار فشار باد مخزن دیافراگمی بررسی شود.
- سنسور فشار و تابلو فرمان از نظر عملکرد تست شوند.
- اتصالات و فلنج ها از نظر نشتی کنترل گردند.
- در مدل های چند پمپه، تناوب عملکرد پمپ ها چک شود تا همه به صورت یکنواخت کار کنند.
بوستر پمپ آبرسانی یک مجموعه‌ی دقیق و هماهنگ از اجزای مکانیکی و الکتریکی است. از پمپ های قدرتمند گرفته تا تابلو فرمان هوشمند و سنسور های حساس، هر کدام وظیفه ای ضروری در حفظ فشار یکنواخت آب دارند. شناخت دقیق اجزا و نحوه عملکردشان، نه تنها در طراحی و انتخاب درست سیستم مؤثر است بلکه در نگهداری و جلوگیری از خرابی های احتمالی هم نقش مستقیم دارد. اگر به دنبال خرید یا طراحی بوستر پمپ آبرسانی مناسب برای پروژه خود هستید، مشاوران دلکو صنعت آماده اند تا با بررسی دقیق نیاز مصرفی، بهترین مدل را به شما پیشنهاد دهند و در انتخاب ظرفیت، برند و تابلو فرمان مناسب راهنمایی تان کنند. اگر نیاز به مشاوره رایگان برای انتخاب مدل مناسب دارید، می توانید با کارشناسان دلکو صنعت تماس بگیرید. ما آماده ایم تا بر اساس نیاز واقعی شما، بهترین پیشنهاد را ارائه کنیم.
