صفر تا صد شیر پروپرشنال هیدرولیک

صفر تا صد شیر پروپرشنال هیدرولیک

در این مقاله قصد داریم شیر پروپرشنال هیدرولیک، مشخصات فنی، مزایا، کاربرد، ویژگی ها و نحوه استفاده و عملکرد آن را شرح دهیم. شیر پروپرشنال یا پروپرشنال ولو هیدرولیک که شیرتناسبی هم به آن گفته می شود از جمله شیرهای پر قدرت هیدرولیک محسوب میشه که برای تنظیم پارامترهای فشار، سرعت، دبی و جریان در سیستم های هیدرولیک استفاده می شود. معمولاً از این شیرهای پیشرفته یا حرفه ای زمانی تو سیستم های هیدرولیک استفاده میشه که نوسانات شدید برای جریان خروجی و فشار وجود داشته باشه و امکان کنترل لحظه ای این پارامترها توسط کاربر انسانی وجود نداشته باشه. بنابراین لازمه که از یه شیر پروپرشنال برای حل مشکل استفاده شود.

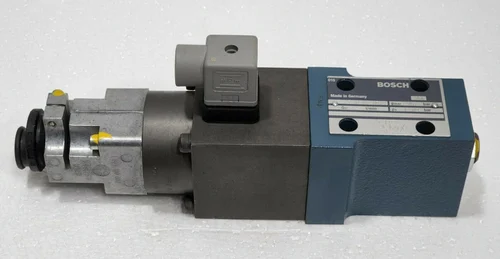

شیر پروپرشنال هیدرولیک

انواع شیر پروپرشنال هیدرولیک در صنعت

شیرهای پروپرشنال یا حرفه ای به سه دسته تقسیم می شوند:

  • شیر پروپرشنال کنترل جهت
  • شیر پروپرشنال کنترل جریان
  • شیر پروپرشنال کنترل فشار

که بسته به نیاز مشتری و محل استفاده هر کدام از این شیرها استفاده می شود.



مشخصات فنی برای انتخاب شیر پروپرشنال هیدرولیک

شکل ظاهری بسیاری از شیرهای پروپرشنال شبیه یکدیگر هست. اما از پلاک و کد فنی شیر پروپرشنال می توان متوجه اختلاف آن ها شویم. در پلاک شیر پروپرشنال هیدولیک که همان فرمان شیرهای معمولی درج شده یک فلش بر روی بوبین آن قرار داده شده است که نشان میدهد این شیر پروپرشنال است یعنی با تغییر ولتاژ بوبین نیز فرمان آن ممکن است تغییر کند. شیر پروپرشنال کنترل جهت می تواند در حالت های مختلف 4/3 و 4/2 ارائه شود که مدل های 4/3  که معمولاً به آن ها شیرهای دو کله نیز گفته می شود دارای فرمان های وسط بسته، وسط باز، پی بسته و وسط صندلی هستند. شیر پروپرشنال هیدرولیک با فرمان 4/2 که به آن ها شیرهای یه کله یا تک بوبین هم گفته می شود در سایزهای ¼ تا ¾ اینچ وجود دارند و می توانند به صورت ضربدر در حالت اتصال بوبین یا موازی در حالت اتصال بوبین عرضه شوند.  شیرهای کنترل دبی هم در سایزهای مختلف ارائه می شود که قابلیت کنترل برقی دارند و شیرهای کنترل فشار نیز به صورت برقی بلوکی هستند و تنظیم فشار توسط آن ها به صورت دقیق کنترل می شود. اما بهترین راه برای پی بردن به مشخصات فنی شیر پروپرشنال مورد استفاده از کاتالوگ است. با استفاده از کاتالوگ و کدهای اختصاری که روی شیر هیدرولیک کاربر است می توان نوع، کاربرد و مشخصات فنی شیر را بهتر درک کرده و انتخاب مناسب تری برای دستگاه داشته باشید.



اجرای شیر پروپرشنال هیدرولیک

اجزای اصلی شیرهای پروپرشنال هیدرولیک شامل

  • اسپول و فنر
  • سلنوئید یا بوبین
  • کارت کنترلر
  • اسپول و فنر جزء اجزای اصلی شیر پروپرشنال هستن. همانطور که میدونیم حرکت اسپول به وسیله فنر کنترل میشه و فنر هم از بوبین و کارت کنترلر دستور می گیره.  با باز یا بسته شدن فنر دریچه هایی که برای عبور جریان روغن تعبیه شده عمل کنترل جریان، کنترل جهت یا کنترل فشار رو انجام میدهند.
  • سلونوئید یا بوبین: یکی دیگه از اجزای اصلی شیرهای پروپرشنال بوبین یا سلونوئید شیر پروپرشنال هستش، همونطور که میدونید تو شیرهای معمولی هم وظیفه بوبین انتقال دستور به اسپول هست تا در مکان و زمان مناسب عمل کنترل جریان، جهت و فشار رو انجام بده. همانطور که از اسم سلونوئید هم مشخصه با قانون القای فارادی کار می کنه.
  • کارت کنترلر: اکثر شیرهای پروپرشنال دارای کارت کنترلر هستن. این کارت ها انواع مختلفی دارن. برخی از کارت هایی که تو شیرهای پروپرشنال به کار میره شامل؛
  • سوکت پروپرشنال برای حلقه باز
  • آمپلی فایر برای حلقه باز
  • کارت شیر تک بوبین
  • کارت شیر دو بوبین
  • نگهدارنده کارت
  • کارت پروپرشنال: که بسته به نیاز سیستم و پاراکترهایی که نیاز هستش تا تنظیم بشه از کارت مربوطه برای کنترل شیر پروپرشنال استفاده می شود.



کاربرد شیر پروپرشنال هیدرولیک در صنعت

شیر پروپرشنال با توجه به اینکه دقت بالایی داره داخل صنعت هم از آن به وفور استفاده می شود. از جمله کاربردهای شیر پروپرشنال می شود به استفاده آن در موارد زیر اشاره کرد.

  • پرس های هیدرولیک
  • خطوط نورد فلزات
  • گیوتین رخم
  • خطوط ماشین کاری
  • صنایع نظامی مانند کنترل باله موشک، کنترل باله هواپیماهای جنگنده، کنترل لوله توپ و تانک کشتی و غیره اشاره کرد.



مزایای شیر پروپرشنال هیدرولیک

استفاده از شیر پروپرشنال مزیت های زیادی برای سیستم هیدرولیک دارد. ولی علت اینکه از این شیرها بیشتر در سیستم هیدرولیک استفاده می شود به دلیل ویژگی های مثل:

  • کم کردن حجم سیستم هیدرولیک
  • کنترل دقیق پارامترهای اصلی سیستم هیدرولیک
  • ایجاد بازده بالا
  • قطع سیستم در صورت بروز مشکل
  • بالا بردن ایمنی سیستم هیدرولیک

که مصرف کننده را مجاب به استفاده از شیرهای پروپرشنال هیدرولیک می کند.



برندهای تولید کننده شیر پروپرشنال هیدرولیک

برندهای رایجی که شیرهای پروپرشنال هیدرولیک تولید می کنند شامل برند موگ، رکسروت و دوپلماتیک است. اما نمونه های چینی، تایوانی، هایستار و یوکن هم وجود دارد. با توجه به اینکه یکی از محل های استفاده این شیرها در صنایع نظامی است واردات شیر پروپرشنال هیدرولیک به کشور خیلی محدود بوده و بسیاری از اوقات باید از جایگزین برای آن ها در دستگاه هایی که دارای این شیرها هستند، استفاده شود.



آیا می توان از پمپ هیدرولیک به عنوان جایگزین شیر پروپرشنال استفاده کرد؟

جواب این سوال بله هست. بسیاری از پمپ های پیستونی دبی متغیر دارای شیرهای کنترلی پروپرشنال هستند که می توانند دبی و فشار رو بدون نیاز به شیر پروپرشنال دیگه کنترل کنند. برای سفارش و اطلاع از قیمت شیر پروپرشنال مد نظرتون میتونید با کارشناسای ما در دلکو صنعت تماس بگیرید.
