آموزش نصب و راه اندازی لوب پمپ به‌صورت گام به گام

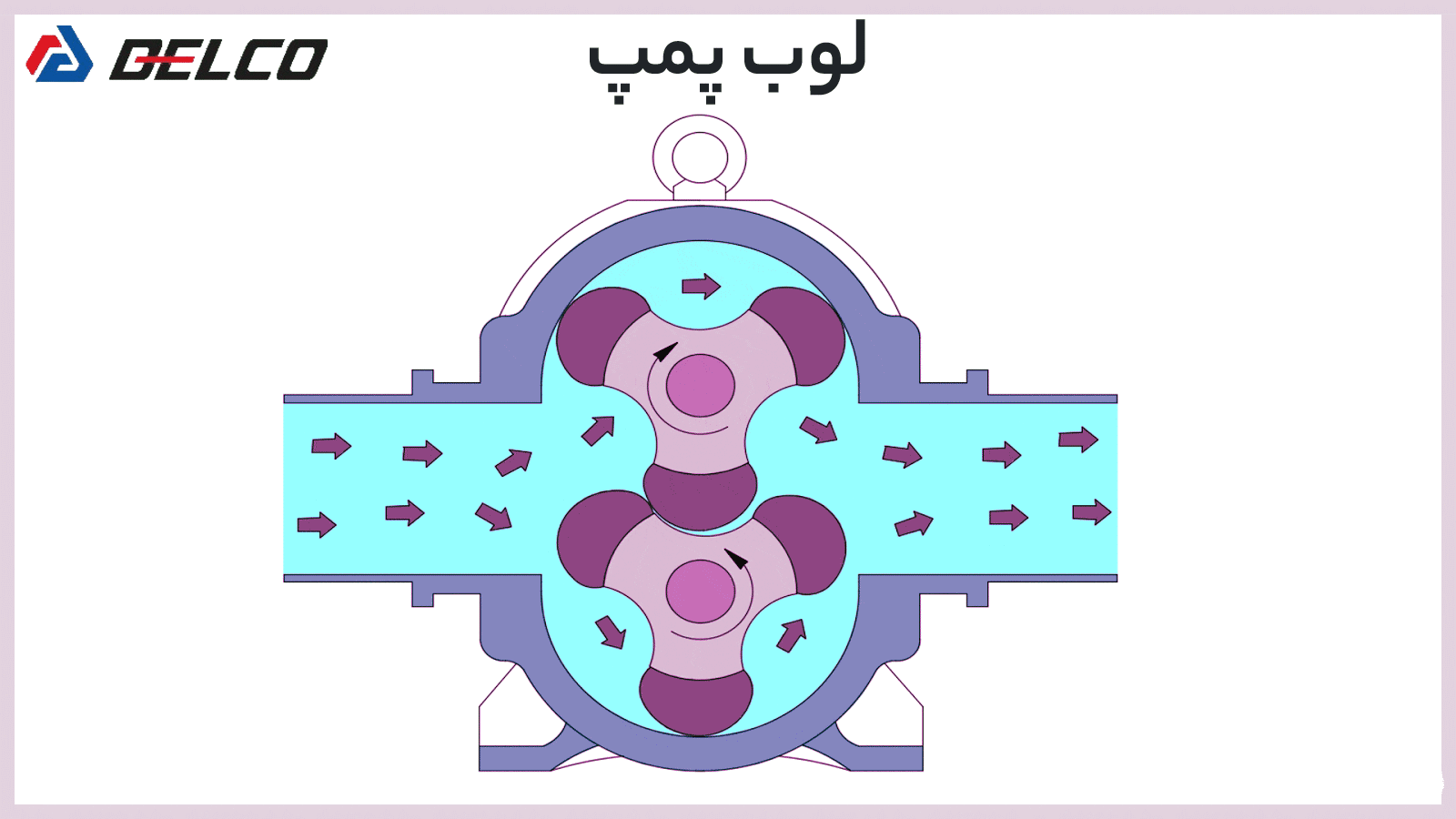

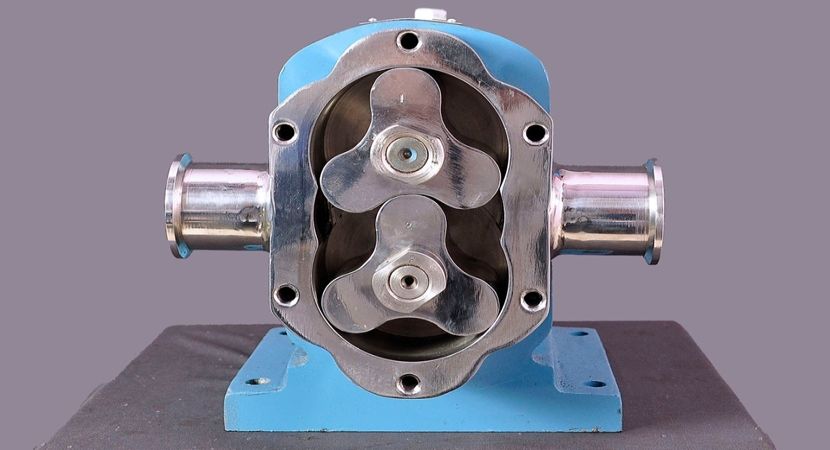

لوب پمپ (Lobe Pump) نوعی پمپ جابجایی مثبت است که به دلیل طراحی منحصربه فرد و توانایی جابجایی سیالات با گستره وسیعی از ویسکوزیته، جایگاه ویژه ای در صنایع مختلف پیدا کرده است. این پمپ با داشتن عملکرد دقیق و بدون ضربان، توانایی انتقال سیالات رقیق تا بسیار غلیظ را دارد و به همین دلیل در صنایع غذایی برای انتقال مواد حساس مانند عسل، مربا یا خامه، در صنایع دارویی برای جابجایی محلول ها و سوسپانسیون های حساس، و در صنایع بهداشتی و شیمیایی برای پمپاژ انواع مواد با خواص ویژه استفاده می شود.
از مهم ترین عواملی که بر کیفیت و کارایی لوب پمپ تأثیر مستقیم گذار است، نحوه نصب و راه اندازی آن است. نصب صحیح این پمپ نه تنها باعث بهبود عملکرد و دستیابی به دبی و فشار مطلوب می شود، بلکه نقش مهمی در افزایش طول عمر قطعات و جلوگیری از خرابی های زودهنگام دارد. برعکس، نصب غیر اصولی محصول می تواند منجر به مشکلاتی مانند لرزش بیش از حد، نشتی، کاویتاسیون، سایش زودرس قطعات و حتی خرابی کامل سیستم شود.
بخش اول: آماده سازی پیش از نصب
پیش از آغاز عملیات نصب لوب پمپ، نیاز است محیط و تجهیزات جانبی به دقت ارزیابی و آماده شوند. این مرحله، پایه و اساس یک راه اندازی موفق را شکل می دهد و از بروز بسیاری از مشکلات در آینده جلوگیری می کند.
۱. انتخاب محل مناسب
برای جلوگیری از اختلال در عملکرد پمپ، محل نصب باید از نظر فیزیکی کاملا پایدار و بدون لرزش باشد. استفاده از یک سطح صاف و محکم برای استقرار شاسی پمپ الزامی است. همچنین دسترسی آسان به پمپ برای انجام سرویس های دوره ای و تعمیرات احتمالی اهمیت زیادی دارد. علاوه بر این، انتخاب مکانی دور از منابع حرارتی شدید یا محیط هایی با رطوبت بیش از حد، از آسیب به قطعات و کاهش طول عمر پمپ جلوگیری می کند.
۲. بررسی سیستم لوله کشی
لوله کشی ورودی و خروجی باید پیش از نصب به طور کامل تمیز و عاری از هرگونه ذرات خارجی یا رسوبات باشد، زیرا وجود ذرات می تواند به روتور و آب بندها آسیب بزند. قطر لوله ها باید با سایز ورودی و خروجی پمپ مطابقت داشته باشد تا از افت فشار و کاهش راندمان جلوگیری شود. توصیه می شود یک فیلتر یا صافی مناسب در مسیر ورودی نصب شود تا هرگونه ناخالصی پیش از ورود به پمپ حذف شود.
۳. آماده سازی تجهیزات ایمنی
کار با لوب پمپ نیازمند رعایت اصول ایمنی است. استفاده از عینک و دستکش ایمنی هنگام نصب، مانع آسیب های احتمالی به چشم و دست می شود. همچنین لازم است تمامی دستورالعمل های ایمنی ارائه شده توسط سازنده پمپ مطالعه و اجرا گردد تا فرآیند نصب با حداکثر ایمنی انجام شود.
بخش دوم: نصب مکانیکی لوب پمپ
نصب مکانیکی دقیق و اصولی، موجب عملکرد صحیح و طولانی مدت لوب پمپ می شود. هرگونه خطا یا بی دقتی در این مرحله می تواند باعث بروز لرزش، کاهش راندمان و حتی خرابی جدی تجهیزات شود.
۱. تراز کردن پمپ: در ابتدا با استفاده از ابزار تراز دقیق، پمپ را روی فونداسیون یا شاسی محکم و بدون لرزش قرار دهید. هرگونه ناهمواری یا عدم تراز بودن می تواند فشار مضاعف بر شافت و یاتاقان ها وارد کند. استفاده از پیچ های تنظیم یا واشرهای مناسب برای رفع هرگونه عدم تعادل، ضروری است.
۲. اتصال به موتور یا گیربکس: یکی از مهم ترین عوامل جلوگیری از سایش و لرزش، هم محوری کامل بین شافت پمپ و موتور یا گیربکس است. در این مرحله باید از کوپلینگ های استاندارد، بالانس شده و متناسب با توان و سرعت سیستم استفاده شود.
۳. اتصال لوله ها: ورودی پمپ باید با حداقل انحنا و بدون زوایای تند متصل شود تا از ایجاد کاویتاسیون و کاهش جریان جلوگیری گردد. لوله خروجی نیز باید متناسب با فشار کاری پمپ انتخاب شود تا توان تحمل فشار را داشته باشد.
۴. نصب تجهیزات جانبی: نصب فشارسنج در خروجی پمپ امکان پایش مداوم فشار را فراهم می کند. همچنین وجود شیر یکطرفه یا شیر اطمینان در مسیر خروجی، از برگشت سیال و ایجاد آسیب به پمپ جلوگیری می کند.
بخش سوم: نصب الکتریکی لوب پمپ
در صورتی که لوب پمپ شما توسط محرک الکتریکی راه اندازی می شود، رعایت اصول نصب الکتریکی برای عملکرد ایمن و پایدار آن ضروری است.
۱. بررسی ولتاژ و جریان نامی موتور
پیش از هرگونه اتصال، ولتاژ و جریان کاری موتور را از روی پلاک مشخصات بررسی کنید و اطمینان حاصل کنید که سازگار با منبع تغذیه موجود است. عدم تطابق می تواند منجر به آسیب جدی موتور شود.
۲. اتصال کابل ها به تابلو برق
برای انتقال جریان، از کابل استاندارد با مقطع متناسب با توان موتور استفاده کنید. همچنین، اتصال صحیح سیم ارت جهت جلوگیری از برق گرفتگی و افزایش ایمنی ضروری است.
۳. استفاده از تجهیزات حفاظتی
برای جلوگیری از بروز خطرات الکتریکی، نصب کلید محافظ جان (RCD) توصیه می شود. علاوه بر آن، فیوز یا کلید حرارتی باید به درستی انتخاب و تنظیم شود تا از موتور در برابر اضافه بار یا اتصال کوتاه محافظت کند.
جدول ابزار و تجهیزات مورد نیاز برای نصب لوب پمپ
برای نصب و راه اندازی صحیح لوب پمپ، پیش از هر چیز باید ابزار و تجهیزات مورد نیاز را آماده داشت. وجود این اقلام، فرآیند نصب را سریع تر، ایمن تر و دقیق تر می کند. استفاده از ابزار مناسب نه تنها باعث افزایش کیفیت کار می شود، بلکه از بروز خطاهای رایج و آسیب به پمپ جلوگیری می کند. در ادامه، فهرستی از مهم ترین ابزارها و تجهیزات ضروری برای این فرآیند ارائه شده است که می تواند به تکنسین ها و اپراتورهای صنعتی کمک کند تا مراحل نصب را به صورت اصولی و مطابق استاندارد انجام دهند و از عملکرد مطلوب پمپ در بلندمدت اطمینان حاصل کنند.
|
ابزار/تجهیزات |
کاربرد |
نکات مهم |
| تراز صنعتی | تراز کردن دقیق پمپ | قبل از اتصال لوله ها انجام شود |
| آچار فرانسه و بکس | بستن پیچ و مهره های شاسی و اتصالات لوله | از ابزار سالم استفاده کنید |
| کوپلینگ بالانس شده | اتصال بین شافت پمپ و موتور | هم محوری دقیق بررسی شود |
| فشارسنج | کنترل فشار خروجی پمپ | در خروجی نصب شود |
| فیلتر یا صافی ورودی | جلوگیری از ورود ذرات خارجی به پمپ | سایز مناسب انتخاب شود |
| کابل برق استاندارد | تأمین جریان مورد نیاز موتور | متناسب با توان انتخاب شود |
| کلید حرارتی | محافظت از موتور در برابر اضافه بار | تنظیم بر اساس جریان نامی |
| عینک و دستکش ایمنی | حفاظت فردی هنگام نصب | استفاده الزامی است |
بخش چهارم: راه اندازی اولیه (First Startup)
پس از اتمام مراحل نصب مکانیکی و الکتریکی، راه اندازی اولیه لوب پمپ باید با دقت و طبق دستورالعمل انجام شود تا از بروز هرگونه آسیب جلوگیری گردد.
۱. پر کردن پمپ با سیال مناسب
پیش از روشن کردن، محفظه پمپ را کاملاً با سیال مورد نظر پر کنید تا از خشک کار کردن که می‌تواند به روتورها و آب بندها آسیب جدی بزند، پیشگیری شود.
۲. چرخاندن دستی شافت
با دست یا ابزار مناسب، شافت پمپ را چند دور بچرخانيد. این کار باعث اطمینان از آزاد بودن روتورها و عدم وجود گیر مکانیکی در سیستم می شود.
۳. بررسی جهت چرخش موتور
موتور را یک لحظه روشن کنید و جهت چرخش آن را با فلش مشخص شده روی بدنه پمپ مقایسه کنید.
۴. روشن کردن پمپ و نظارت اولیه
در لحظات ابتدایی کارکرد، فشار خروجی، دمای کاری و هرگونه صدا یا لرزش غیرعادی را بررسی و در صورت نیاز، فوراً خاموش کنید.
بخش پنجم: نکات مهم در حین بهره برداری
برای حفظ عملکرد بهینه لوب پمپ و افزایش طول عمر آن، رعایت نکات کلیدی در زمان بهره برداری الزامی است.
۱. جلوگیری از خشک کار کردن پمپ: هرگز پمپ را بدون سیال روشن نکنید. خشک کار کردن می تواند منجر به سایش سریع قطعات داخلی و آسیب جدی به روتورها شود.
۲. کنترل دمای کاری: دمای بیش از حد، به‌خصوص در بخش آب بند مکانیکی، می‌تواند باعث تغییر شکل قطعات و نشتی شود. استفاده از سیستم خنک کاری یا توقف موقت پمپ در دماهای بالا توصیه می شود.
۳. بازرسی منظم صافی ورودی: صافی یا فیلتر ورودی باید به طور دوره ای بررسی و تمیز شود. گرفتگی آن افت دبی، ایجاد فشار منفی و افزایش بار کاری پمپ را در پی دارد.
۴. روانکاری به موقع: یاتاقان ها و بخش های متحرک پمپ را مطابق دستورالعمل سازنده و با گریس یا روغن مناسب روانکاری کنید تا از اصطکاک و فرسودگی زودرس جلوگیری شود.
بخش ششم: خطای رایج در نصب و راه اندازی لوب پمپ
در فرآیند نصب و راه اندازی لوب پمپ، خطاهای رایجی وجود دارد که در صورت بی توجهی می توانند باعث افت عملکرد و حتی خرابی جدی تجهیزات شوند.
۱. عدم هم محوری شافت ها
از مشکلات متداول می توان به تنظیم نادرست هم محوری بین شافت پمپ و موتور اشاره کرد. این موضوع باعث لرزش مداوم، ایجاد صدای غیرعادی و سایش سریع یاتاقان ها می شود که در نهایت منجر به توقف ناگهانی پمپ خواهد شد.
۲. استفاده از لوله کشی با قطر نامناسب
اگر قطر لوله های ورودی یا خروجی با مشخصات پمپ مطابقت نداشته باشد، احتمال ایجاد کاویتاسیون بالا می رود. کاویتاسیون نه تنها باعث کاهش راندمان، بلکه موجب آسیب به سطوح داخلی پمپ می شود.
۳. نبود شیر اطمینان
در صورتی که مسیر خروجی سیال مسدود شود و شیر اطمینان وجود نداشته باشد، فشار داخلی به شدت افزایش یافته و احتمال شکستگی قطعات یا نشت شدید بالا می رود.
۴. اتصال مستقیم به شبکه بدون حفاظت
اتصال موتور پمپ به برق بدون استفاده از تجهیزات حفاظتی مانند فیوز یا کلید حرارتی، خطر سوختن موتور در اثر اضافه بار یا اتصال کوتاه را به شدت افزایش می دهد.
به طور کلی، نصب و راه اندازی اصولی لوب پمپ عملکرد پایدار، افزایش طول عمر و کاهش هزینه های تعمیر و نگهداری را تضمین می کند. رعایت گام های استاندارد و استفاده از ابزار و تجهیزات مناسب، شرایط کاری بهینه را فراهم می کند. این راهنما می تواند برای تکنسین ها و واحدهای نگهداری و تعمیرات کارخانه ها یک مرجع قابل اعتماد و کاربردی باشد.
