چرا اینورتر LS روشن می شود اما موتور را راه اندازی نمی کند؟ بررسی ۱۰ علت رایج و روش رفع مشکل
اینورتر LS یکی از شناخته شده ترین درایو های کنترل دور موتور در صنایع مختلف است که به خاطر کیفیت ساخت بالا، قابلیت اطمینان مناسب و امکانات متنوع، در تجهیزاتی مانند پمپ ها، فن ها، کمپرسور ها، نوار نقاله ها، ماشین آلات تولیدی و خطوط اتوماسیون صنعتی کاربرد گسترده ای دارد. وظیفه اصلی اینورتر LS، کنترل سرعت، گشتاور و نحوه راه اندازی الکتروموتور است تا علاوه بر کاهش مصرف انرژی، از وارد شدن شوک الکتریکی و مکانیکی به موتور جلوگیری شود.
با وجود عملکرد قابل اعتماد این اینورتر، یکی از مشکلاتی که بیشتر کاربران با آن مواجه می شوند، روشن شدن اینورتر LS بدون راه اندازی موتور است. در این حالت صفحه نمایش درایو روشن است، پارامتر ها قابل مشاهده هستند و حتی ممکن است فرمان RUN هم صادر شود، اما موتور هیچ حرکتی نمی کند یا فقط صدایی ضعیف از آن شنیده می شود.
این مشکل ممکن است ناشی از تنظیمات اشتباه، سیم کشی نادرست، خطا های داخلی، خرابی موتور یا اشکال در خروجی اینورتر باشد. تعویض عجولانه اینورتر بدون عیب یابی دقیق، معمولاً هزینه های غیر ضروری به همراه دارد و در بسیاری از مواقع هم مشکل اصلی همچنان باقی می ماند.
اینورتر ال اس چگونه موتور را راه اندازی می کند؟
برای درک بهتر علت این مشکل، ابتدا باید نحوه عملکرد درایو را بدانیم. اینورتر LS برق AC ورودی را ابتدا به جریان DC تبدیل کرده و سپس با استفاده از مدار های قدرت و سوئیچینگ IGBT، ولتاژ و فرکانس متغیر تولید می کند. این ولتاژ از طریق ترمینال های خروجی به موتور منتقل شده و باعث چرخش آن می شود. برای اینکه موتور به درستی راه اندازی شود، تمام اجزای زیر باید به درستی عمل کنند:
- ولتاژ ورودی مناسب
- سالم بودن مدار قدرت اینورتر
- تنظیم صحیح پارامتر های کنترلی
- ارسال فرمان RUN
- سیم کشی صحیح موتور
- سالم بودن موتور و کابل خروجی
اختلال در هر یک از این بخش ها می تواند باعث شود اینورتر ال اس روشن باشد اما موتور هیچ واکنشی نشان ندهد.
علائم روشن شدن درایو LS و راه اندازی نشدن موتور
قبل از بررسی علت ها، بهتر است علائم این مشکل را بشناسید. رایج ترین نشانه ها عبارت اند از:
- روشن بودن صفحه نمایش اینورتر
- نمایش فرکانس خروجی بدون حرکت موتور
- دریافت فرمان RUN اما عدم چرخش موتور
- صدای وزوز خفیف از موتور
- نمایش ارور پس از چند ثانیه
- افزایش آمپر بدون چرخش موتور
- توقف اینورتر پس از استارت
هر یک از این علائم می تواند به بخش خاصی از سیستم اشاره کند و مسیر عیب یابی را مشخص تر سازد.
تنظیم نبودن پارامتر اینورتر ال اس
در بیشتر موارد، درایو کاملاً سالم است اما پارامتر های آن به درستی تنظیم نشده اند. اگر منبع فرمان حرکت، فرکانس مرجع یا تنظیمات کنترل موتور اشتباه باشد، درایو روشن می شود اما فرمان لازم برای راه اندازی موتور صادر نخواهد شد.
برای مثال، اگر اینورتر روی دریافت فرمان از ترمینال های دیجیتال تنظیم شده باشد اما کاربر بخواهد موتور را از طریق کی پد راه اندازی کند، موتور هیچ واکنشی نشان نمی دهد. همچنین تنظیم نادرست فرکانس حداقل، زمان شتاب گیری (Acceleration Time) یا نوع کنترل موتور نیز می تواند مانع استارت شود.
روش رفع مشکل
ابتدا تنظیمات اصلی درایو را بررسی کنید. مطمئن شوید منبع فرمان RUN و منبع فرکانس با نحوه بهره برداری شما مطابقت دارد. در صورت تغییرات متعدد، بازگرداندن پارامتر ها به تنظیمات کارخانه و انجام تنظیمات مجدد می تواند مشکل را برطرف کند.
صادر نشدن فرمان RUN به اینورتر LS
گاهی درایو روشن است اما اصلاً فرمان استارت دریافت نمی کند. در این شرایط مدار قدرت فعال نمی شود و ولتاژی به موتور ارسال نخواهد شد.
این مشکل معمولاً به دلیل خرابی شستی استارت، PLC، رله واسط، سیم کشی ورودی های دیجیتال یا تنظیم نادرست ترمینال های کنترلی رخ می دهد.
نشانه ها
- صفحه نمایش روشن است.
- هیچ اروری مشاهده نمی شود.
- موتور کاملاً بی حرکت است.
- خروجی اینورتر صفر ولت است.
روش رفع مشکل
ورودی های دیجیتال، سیم کشی ترمینال های RUN و وضعیت سیگنال فرمان را بررسی کنید. اگر از PLC استفاده می کنید، از ارسال صحیح فرمان استارت اطمینان حاصل کنید.
خرابی سیم کشی بین اینورتر ال اس و موتور
یکی از دلایل مهمی که گاهی نادیده گرفته می شود، قطع بودن کابل خروجی یا شل بودن اتصالات بین درایو و موتور است.
اگر یکی از فاز های خروجی قطع باشد یا اتصال مناسبی وجود نداشته باشد، موتور قادر به راه اندازی نخواهد بود و در بعضی موارد اینورتر ارور اضافه جریان یا خطای خروجی نمایش می دهد.
مواردی که باید بررسی شوند
- سلامت کابل خروجی
- سفت بودن ترمینال های U، V و W
- آسیب دیدگی کابل بر اثر حرارت
- اتصال صحیح ارت
خرابی الکتروموتور؛ همیشه مشکل از اینورتر LS نیست
بسیاری از کاربران تصور می کنند روشن نشدن موتور به معنی خرابی درایو است، در حالی که در بسیاری از موارد خود الکتروموتور دچار مشکل شده است.
سوختن سیم پیچ، اتصال کوتاه داخلی، گیرپاژ یاتاقان ها یا قفل شدن بار مکانیکی باعث می شود موتور توانایی چرخش نداشته باشد و اینورتر هم برای محافظت از خود، خروجی را قطع کند.
روش تشخیص
قبل از تعویض اینورتر، مقاومت سیم پیچ ها، وضعیت عایقی موتور و آزادی چرخش شفت را بررسی کنید.
فعال شدن یکی از انواع حفاظت داخلی درایو ال اس
اینورتر های LS دارای سیستم های حفاظتی متعددی هستند که در صورت تشخیص شرایط غیرعادی، از راه اندازی موتور جلوگیری می کنند.
برخی از این حفاظت ها عبارت اند از:
- اضافه جریان (Over Current)
- اضافه بار (Overload)
- اضافه ولتاژ (Over Voltage)
- افت ولتاژ (Under Voltage)
- افزایش دمای هیت سینک
- اتصال کوتاه خروجی
در بیشتر مواقع، درایو روشن است اما تا زمانی که خطا برطرف نشود، اجازه راه اندازی موتور را نمی دهد.
روش رفع مشکل
ابتدا کد خطا را از روی نمایشگر یادداشت کرده و سپس مطابق دفترچه راهنمای مدل اینورتر LS، علت اصلی خطا را بررسی و برطرف کنید.
خرابی ماژول IGBT یا مدار قدرت اینورتر LS
یکی از مهم ترین بخش های هر اینورتر، ماژول IGBT است که وظیفه تولید ولتاژ و فرکانس خروجی برای موتور را بر عهده دارد. اگر این قطعه بر اثر اضافه جریان، افزایش دما، نوسانات برق یا اتصال کوتاه آسیب ببیند، صفحه نمایش اینورتر همچنان روشن خواهد بود، اما ولتاژی به خروجی ارسال نمی شود و موتور راه اندازی نخواهد شد.
در بعضی مدل های اینورتر LS، خرابی IGBT با نمایش ارور همراه است، اما در بعضی شرایط هم ممکن است بدون نمایش خطای مشخص، فقط خروجی درایو غیرفعال شود.
علائم خرابی مدار قدرت اینورتر LS
- روشن بودن نمایشگر بدون ولتاژ خروجی
- نمایش بعضی خطا های مرتبط با مدار قدرت
- عمل نکردن فرمان RUN
- قطع شدن موتور بلافاصله پس از استارت
روش رفع مشکل
ولتاژ خروجی ترمینال های U، V و W را با تجهیزات اندازه گیری مناسب بررسی کنید. در صورت سالم بودن تنظیمات و نبود خطا، احتمال خرابی ماژول قدرت یا برد خروجی وجود دارد و اینورتر باید توسط مرکز تعمیرات تخصصی بررسی شود.
تنظیم اشتباه فرکانس خروجی در اینورتر LS
گاهی موتور راها ندازی نمی شود، چون مقدار فرکانس خروجی روی عدد بسیار پایین تنظیم شده است. در این شرایط موتور گشتاور کافی برای غلبه بر بار را تولید نمی کند و ممکن است فقط صدای وزوز ایجاد شود.
همچنین تنظیم نادرست پارامتر های حداقل فرکانس، حداکثر فرکانس، زمان شتاب گیری (Acceleration) یا نوع کنترل موتور هم می تواند باعث اختلال در استارت شود.
راهکار
پارامتر های اصلی اینورتر را با مشخصات موتور مطابقت دهید و در صورت نیاز، تنظیمات را به حالت کارخانه بازگردانده و مجدداً پیکربندی کنید.
گیرپاژ بار مکانیکی یا خرابی تجهیزات متصل به اینورتر LS
گاهی اینورتر و موتور هر دو سالم هستند، اما بار مکانیکی اجازه چرخش موتور را نمی دهد. گیر کردن پمپ، قفل شدن گیربکس، خرابی یاتاقان ها یا گیرپاژ تجهیزات دوار باعث افزایش ناگهانی گشتاور مورد نیاز می شود و درایو برای محافظت از موتور، فرآیند راه اندازی را متوقف می کند.
این مشکل در کاربرد هایی مثل پمپ های صنعتی، فن های بزرگ، کمپرسور ها و نوار نقاله ها بسیار رایج است.
روش تشخیص
قبل از بررسی اینورتر، محور موتور را به صورت دستی (در صورت امکان و رعایت نکات ایمنی) بررسی کنید. اگر محور به سختی می چرخد یا کاملاً قفل شده است، مشکل از تجهیزات مکانیکی خواهد بود.
افت ولتاژ یا نوسان برق ورودی اینورتر LS
اینورتر LS برای عملکرد درست به ولتاژ ورودی پایدار نیاز دارد. اگر ولتاژ ورودی کمتر از مقدار استاندارد باشد یا نوسانات شدید در شبکه برق وجود داشته باشد، درایو از راه اندازی موتور جلوگیری می کند تا از آسیب دیدن مدار قدرت جلوگیری شود. این مشکل بیشتر در کارخانه هایی که برق ضعیف، کابل های بلند یا ژنراتور های نامناسب دارند مشاهده می شود.
نشانه ها
- روشن شدن اینورتر همراه با ارور Under Voltage
- ریست شدن مکرر دستگاه
- توقف موتور هنگام افزایش بار
روش رفع مشکل
ولتاژ ورودی را اندازه گیری کنید، سلامت کابل ها را بررسی کرده و در صورت استفاده از ژنراتور، از کافی بودن توان و پایداری ولتاژ آن اطمینان حاصل کنید.
تنظیم نبودن پارامتر حفاظتی اینورتر LS
در برخی موارد، پارامتر های حفاظتی مانند محدودیت جریان، حفاظت اضافه بار یا حفاظت حرارتی به گونه ای تنظیم شده اند که حتی در شرایط عادی هم درایو اجازه راه اندازی موتور را نمی دهد.
این موضوع معمولاً پس از تغییر پارامتر ها توسط افراد غیر متخصص یا کپی کردن تنظیمات یک دستگاه دیگر ایجاد می شود.
راهکار
پارامتر های حفاظتی را با مشخصات واقعی موتور تطبیق دهید و از اعمال تنظیمات بدون مطالعه دفترچه راهنمای مدل اینورتر خودداری کنید.

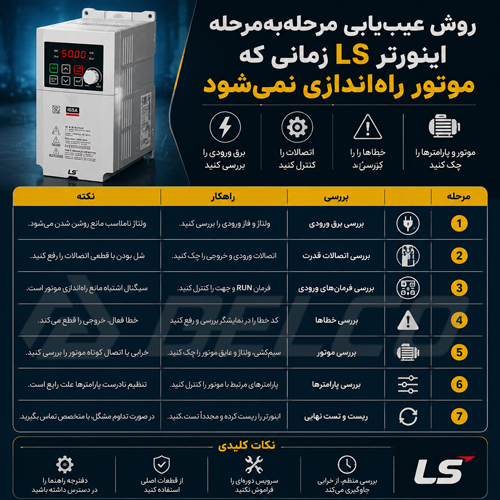

روش عیب یابی مرحله به مرحله اینورتر ال اس زمانی که موتور راه اندازی نمی شود
برای جلوگیری از تعویض غیر ضروری قطعات، بهتر است عیب یابی این اتوماسیون صنعتی را به ترتیب زیر انجام دهید:
- بررسی وجود ولتاژ ورودی مناسب
- کنترل نمایشگر و ثبت کد های خطا
- بررسی ارسال فرمان RUN
- کنترل تنظیمات پارامتر های اصلی
- اندازه گیری ولتاژ خروجی اینورتر
- بررسی کابل های خروجی و ترمینال های U، V و W
- تست سلامت الکتروموتور
- بررسی آزاد بودن بار مکانیکی
- کنترل جریان مصرفی موتور
- بررسی برد قدرت و ماژول IGBT در صورت باقی ماندن مشکل
اجرای این مراحل به ترتیب، زمان عیب یابی را کاهش داده و احتمال تشخیص اشتباه را به حداقل می رساند.
چگونه از راه اندازی نشدن موتور توسط اینورتر ال اس جلوگیری کنیم؟
بهترین راهکار، اجرای برنامه نگهداری پیشگیرانه (PM) و بازدید دوره ای تجهیزات است. بیشتر مشکلات درایو ها به خاطر بی توجهی به سرویس و تنظیمات ایجاد می شوند. مهم ترین اقدامات پیشگیرانه عبارت اند از:
- تمیز کردن دوره ای هیت سینک و فن خنک کننده
- کنترل سفت بودن اتصالات برق
- جلوگیری از ورود گرد و غبار و رطوبت به تابلو
- استفاده از کابل مناسب برای موتور
- بررسی سلامت موتور در سرویس های دوره ای
- ثبت و بررسی کد های خطا
- تهیه نسخه پشتیبان از پارامتر های اینورتر
- تنظیم صحیح پارامتر ها پس از هر تعمیر یا تعویض موتور
اشتباهات رایج کاربران هنگام عیب یابی اینورتر LS
یکی از دلایل افزایش هزینه تعمیرات، تصمیم گیری عجولانه است. بیشتر کاربران بدون بررسی علت اصلی، اینورتر یا موتور را تعویض می کنند؛ در حالی که مشکل ممکن است تنها یک تنظیم اشتباه یا یک اتصال شل باشد. رایج ترین اشتباهات عبارت اند از:
- تعویض اینورتر بدون تست موتور
- نادیده گرفتن کد های خطا
- تغییر پارامتر ها بدون یادداشت تنظیمات قبلی
- استفاده از کابل نامناسب
- بی توجهی به تهویه تابلو برق
- حذف حفاظت های اینورتر برای راه اندازی موتور
- انجام تعمیرات توسط افراد غیر متخصص
روشن شدن اینورتر LS بدون راها ندازی موتور، یکی از مشکلاتی است که می تواند هم به دلیل تنظیمات اشتباه و هم به علت خرابی تجهیزات الکتریکی یا مکانیکی رخ دهد. عواملی مثل تنظیم نادرست پارامتر ها، ارسال نشدن فرمان RUN، خرابی سیم کشی، ایراد در موتور، فعال شدن حفاظت های داخلی، خرابی ماژول IGBT، تنظیم نبودن فرکانس، گیرپاژ بار، افت ولتاژ ورودی و تنظیمات نامناسب حفاظتی از مهم ترین دلایل این مشکل هستند.
عیب یابی اصولی و مرحله به مرحله، علاوه بر کاهش زمان توقف تجهیزات، از تعویض غیر ضروری قطعات و افزایش هزینه های تعمیر جلوگیری می کند. اگر پس از انجام بررسی های اولیه همچنان موتور توسط اینورتر LS راه اندازی نمی شود، توصیه می شود دستگاه توسط کارشناسان فنی بررسی شود تا علت اصلی با استفاده از تجهیزات تخصصی شناسایی و برطرف شود. این رویکرد باعث افزایش طول عمر اینورتر، کاهش هزینه های نگهداری و حفظ پایداری عملکرد سیستم های صنعتی خواهد شد. اگر به دنبال خرید محصولات با کیفیت و خدمات مطمئن هستید، دلکو صنعت بهترین گزینه است.
