علت خاموش شدن ناگهانی اینورتر پنتاکس چیست؟ بررسی تخصصی دلایل، روش عیب یابی و راهکار رفع مشکل
خاموش شدن ناگهانی اینورتر پنتاکس یکی از رایج ترین مشکلاتی است که کاربران سیستم های پمپاژ، بوستر پمپ، تأسیسات ساختمانی و کاربرد های صنعتی با آن مواجه می شوند. بیشتر افراد تصور می کنند که خاموش شدن درایور به معنای خرابی کامل دستگاه است؛ در حالی که در اغلب موارد این اتفاق به خاطر عملکرد درست سیستم های حفاظتی اینورتر رخ می دهد. اینورتر پنتاکس به گونه ای طراحی شده که در صورت تشخیص شرایط غیر عادی مانند افزایش جریان، افت یا افزایش ولتاژ، افزایش دمای داخلی، اختلال در عملکرد موتور یا بروز خطا در سنسور ها، برای جلوگیری از آسیب دیدن تجهیزات، خروجی را قطع کرده و دستگاه را خاموش می کند. اگر علت این خاموش شدن به درستی شناسایی نشود، ممکن است علاوه بر توقف عملکرد سیستم، هزینه های تعمیر، کاهش عمر الکتروموتور، خرابی پمپ و افزایش مصرف انرژی هم به مجموعه تحمیل شود. به همین دلیل آشنایی با دلایل خاموش شدن ناگهانی اینورتر پنتاکس، روشهای عیب یابی و اقدامات پیشگیرانه اهمیت زیادی دارد.
خاموش شدن ناگهانی اینورتر پنتاکس چگونه اتفاق می افتد؟
در اینورتر های مدرن، خاموش شدن ناگهانی معمولاً یک عملکرد حفاظتی (Protective Shutdown) است، نه یک خرابی. پردازنده داخلی اینورتر به طور مداوم پارامتر هایی مانند:
- ولتاژ ورودی
- جریان خروجی
- دمای هیت سینک
- فرکانس
- وضعیت موتور
- عملکرد سنسور فشار
- وضعیت ارتباطات داخلی
را پایش می کند. هرگاه یکی از این پارامتر ها از محدوده مجاز خارج شود، اینورتر برای جلوگیری از آسیب، خروجی را قطع کرده و کد خطا نمایش می دهد.
رایج ترین علت خاموش شدن اینورتر پنتاکس
- افت ولتاژ ورودی
یکی از شایع ترین دلایل خاموش شدن ناگهانی اینورتر پنتاکس، افت ولتاژ شبکه برق است. این مشکل معمولاً در ساعات اوج مصرف، مناطق صنعتی یا شبکه های برق ضعیف بیشتر مشاهده می شود.
علائم
خاموش شدن ناگهانی دستگاه
نمایش خطای Under Voltage
روشن شدن مجدد پس از بازگشت ولتاژ
توقف ناگهانی پمپ
راهکار
اندازه گیری ولتاژ ورودی با مولتی متر
بررسی کابل های تغذیه
استفاده از کابل با سطح مقطع مناسب
بررسی کیفیت برق ورودی
در صورت نیاز، استفاده از تجهیزات تثبیت ولتاژ
- افزایش بیش از حد ولتاژ ورودی
ولتاژ بیش از حد هم می تواند باعث توقف حفاظتی اینورتر شود. این وضعیت در مناطقی که نوسانات برق شدید است یا هنگام توقف موتور های بزرگ رخ می دهد. نشانه ها شامل نمایش خطای اضافه ولتاژ، خاموش شدن در زمان کاهش بار و ریست شدن دستگاه پس از مدتی است.
- اضافه بار موتور (Overload)
اگر توان پمپ یا موتور از ظرفیت نامی اینورتر بیشتر باشد، جریان خروجی افزایش یافته و سیستم حفاظتی وارد عمل می شود.
دلایل
انتخاب اشتباه ظرفیت اینورتر
گیرپاژ پمپ
افزایش فشار سیستم
خرابی بلبرینگ
گرفتگی پروانه
افزایش بار مکانیکی
راهکار
بررسی جریان موتور با کلمپ آمپرمتر
مقایسه جریان با پلاک موتور
رفع ایراد مکانیکی پمپ
انتخاب صحیح ظرفیت اینورتر
- افزایش دمای داخلی اینورتر
دمای بالا یکی از مهم ترین عوامل کاهش عمر قطعات الکترونیکی و خاموش شدن ناگهانی اینورتر پنتاکس است.
عوامل افزایش دما
نصب داخل تابلو بدون تهویه
خرابی فن
تجمع گرد و غبار
دمای محیط بالا
نصب نزدیک تجهیزات گرما زا
راهکار
تمیز کردن هیت سینک
بررسی عملکرد فن
ایجاد تهویه مناسب
رعایت فاصله استاندارد نصب
- تنظیمات اشتباه پارامتر اینورتر
در بیشتر پروژه ها، تنظیمات اولیه توسط افراد غیر متخصص انجام می شود. پارامتر هایی مثل جریان نامی موتور، زمان شتاب گیری (Acceleration)، زمان توقف (Deceleration)، فرکانس پایه و حفاظت های جریان اگر به درستی تنظیم نشوند، ممکن است باعث خاموش شدن ناگهانی دستگاه شوند. پیشنهاد می شود پس از نصب، تمامی پارامتر ها مطابق دفترچه راهنمای درایور و مشخصات پلاک موتور تنظیم شوند.
- خرابی سنسور فشار در سیستم بوستر پمپ
در کاربرد های آبرسانی، درایور پنتاکس که در دسته اتوماسیون صنعتی قرار دارد، معمولاً با سنسور فشار کار می کند. اگر سنسور فشار دچار خرابی، قطعی سیم، اتصال کوتاه یا کالیبراسیون نادرست شود، درایور اطلاعات اشتباه دریافت کرده و ممکن است برای حفاظت از سیستم، خروجی را قطع کند.
نشانه های این مشکل عبارت اند از:
- نوسان شدید فشار
- توقف و راه اندازی مکرر پمپ
- نمایش خطا های مربوط به ورودی آنالوگ
- اتصال کوتاه در موتور یا کابل خروجی
یکی از خطرناک ترین دلایل خاموش شدن درایور، اتصال کوتاه در مدار خروجی است.
دلایل احتمالی:
- آسیب دیدن عایق کابل
- نفوذ آب به جعبه ترمینال موتور
- سوختگی سیم پیچ موتور
- اتصال فاز ها به یکدیگر
- خرابی فن خنک کننده
فن وظیفه تخلیه گرمای تولید شده توسط IGBTها و سایر قطعات قدرت را بر عهده دارد. کاهش سرعت یا توقف فن باعث افزایش سریع دمای داخلی و فعال شدن حفاظت حرارتی می شود. بهتر است فن ها به صورت دوره ای تمیز شده و در صورت کاهش عملکرد تعویض شوند.
- خرابی خازن های داخلی
خازن های لینک DC در اثر افزایش دما، نوسانات شدید برق یا پایان عمر مفید، ظرفیت خود را از دست می دهند. این موضوع باعث ناپایداری ولتاژ داخلی و خاموش شدن های متناوب درایور می شود. این ایراد معمولاً در دستگاه هایی که چندین سال به صورت مداوم کار کرده اند بیشتر مشاهده می شود و نیازمند بررسی توسط تعمیرکار متخصص است.
- نصب نادرست اینورتر
نصب غیر اصولی هم می تواند عامل بروز خاموشی های ناگهانی باشد.
نمونه هایی از نصب اشتباه:
- استفاده از کابل نامناسب
- ارت نامناسب یا حذف سیم ارت
- نصب در محیط مرطوب
- قرارگیری در معرض تابش مستقیم خورشید
- رعایت نکردن فاصله تهویه
رعایت دستورالعمل نصب سازنده تأثیر مستقیمی بر عملکرد پایدار درایور دارد.

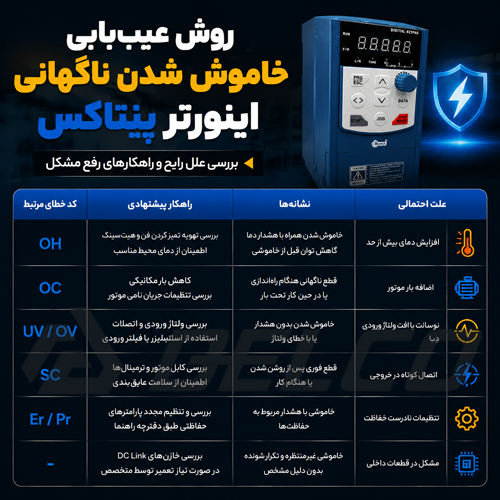

روش عیب یابی خاموش شدن ناگهانی درایور پنتاکس
برای جلوگیری از تعویض بی مورد قطعات، عیب یابی باید مرحله به مرحله انجام شود:
- ثبت کد خطای نمایش داده شده روی اینورتر.
- بررسی ولتاژ ورودی و خروجی.
- اندازه گیری جریان موتور در شرایط کاری.
- بررسی دمای محیط و عملکرد فن.
- کنترل سلامت کابل ها و اتصالات.
- بررسی وضعیت سنسور فشار و سیم کشی آن.
- بازبینی پارامتر های تنظیم شده اینورتر.
- بررسی وضعیت مکانیکی پمپ، کوپلینگ و الکتروموتور.
- تست مقاومت عایقی موتور.
در صورت تداوم مشکل، بررسی برد قدرت و خازن های داخلی توسط مرکز تعمیرات مجاز.
چگونه از خاموش شدن ناگهانی اینورتر پنتاکس جلوگیری کنیم؟
با اجرای یک برنامه نگهداری پیشگیرانه (PM) می توان احتمال بروز این مشکل را به حداقل رساند:
- تمیز کردن دوره ای هیت سینک و فن
- کنترل دمای تابلو برق
- بررسی سفت بودن ترمینال ها
- اندازه گیری دوره ای ولتاژ و جریان
- بازبینی تنظیمات درایور پس از هر تغییر در سیستم
- کالیبراسیون سنسور فشار
- استفاده از کابل استاندارد و ارت مناسب
- جلوگیری از اضافه بار مکانیکی پمپ
- سرویس منظم الکتروموتور و پمپ
اشتباهات رایجی که باعث خاموش شدن اینورتر پنتاکس می شوند
بیشتر مشکلات ناشی از خطا های اجرایی هستند، نه خرابی دستگاه. از جمله:
- انتخاب درایور با توان کمتر از نیاز
- حذف سیستم ارت
- نصب در تابلو بدون تهویه
- استفاده از کابل خروجی بسیار بلند بدون راکتور
- تنظیم نادرست پارامتر های حفاظتی
- استفاده از سنسور فشار بی کیفیت
- بیتوجهی به سرویس دوره ای فن و فیلتر ها
- راه اندازی مکرر سیستم بدون بررسی علت خطا
خاموش شدن ناگهانی درایور پنتاکس در اغلب موارد نشانه خرابی دستگاه نیست، بلکه بیانگر عملکرد درست سیستم های حفاظتی آن است. عواملی مانند افت یا افزایش ولتاژ، اضافه بار موتور، افزایش دمای داخلی، تنظیمات نادرست، خرابی سنسور فشار، مشکلات سیم کشی، نقص در سیستم خنک کننده یا ایراد های مکانیکی پمپ از مهم ترین دلایل این مشکل محسوب می شوند.
برای رفع این ایراد، ابتدا باید کد خطای نمایش داده شده و شرایط عملکرد سیستم به صورت دقیق بررسی شود. انجام عیب یابی اصولی، استفاده از تجهیزات استاندارد، تنظیم صحیح پارامتر ها و اجرای سرویس های دوره ای، علاوه بر جلوگیری از خاموش شدن ناگهانی اینورتر پنتاکس، باعث افزایش طول عمر اینورتر، الکتروموتور و پمپ، کاهش هزینه های تعمیرات و بهبود راندمان سیستم خواهد شد. در صورتی که پس از بررسی موارد فوق مشکل همچنان ادامه داشت، توصیه می شود دستگاه توسط کارشناسان فنی و مراکز تخصصی تعمیر و پشتیبانی بررسی شود تا از بروز آسیب های جدی تر جلوگیری گردد. اگر به دنبال خرید محصولات با کیفیت و خدمات مطمئن هستید، دلکو صنعت بهترین گزینه است.
