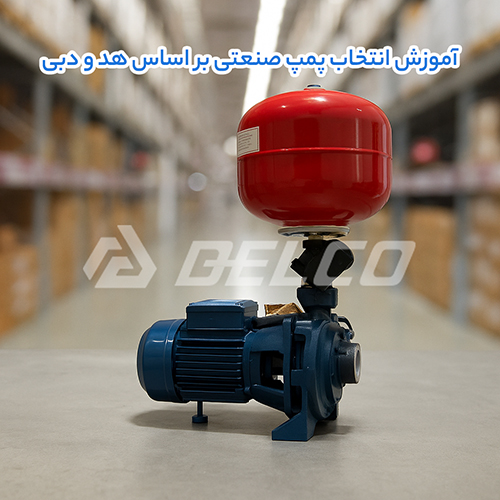

آموزش انتخاب پمپ صنعتی بر اساس هد و دبی
پمپ های صنعتی قلب تپنده سیستم های انتقال سیال در بخش های حیاتی مانند کارخانه های تولیدی، پالایشگاه ها، نیروگاه ها، صنایع شیمیایی و تأسیسات آبرسانی شهری و روستایی محسوب می شوند. این تجهیزات نقش کلیدی در جابه جایی آب، روغن، مواد شیمیایی، گازها و سایر سیالات ایفا می کنند. با این حال، انتخاب نادرست پمپ می تواند پیامدهای جدی به همراه داشته باشد؛ از جمله افزایش مصرف انرژی، کاهش بازدهی، افت فشار در خطوط لوله، استهلاک زودرس قطعات داخلی و در نهایت خرابی کل سیستم. بنابراین، انتخاب صحیح پمپ نه تنها به عملکرد بهینه سیستم کمک می کند بلکه از بروز خسارات مالی و فنی جلوگیری می نماید. دو پارامتر کلیدی که در این انتخاب نقش تعیین‌کننده دارند، هد (Head) یا ارتفاع انتقال و دبی (Flow Rate) یا حجم جریان سیال هستند. این دو شاخص به‌صورت مستقیم با شرایط کاری سیستم، فاصله انتقال، ارتفاع پمپاژ و نیاز مصرفی مرتبط اند. درک اصول فنی مرتبط با هد و دبی، اولین گام در طراحی و بهره برداری از یک سیستم پمپاژ پایدار، کم مصرف و قابل اعتماد است. این آگاهی، مهندسان و بهره برداران را در اتخاذ تصمیمی درست برای انتخاب نوع، ظرفیت و برند پمپ یاری می دهد.
تعریف مفاهیم کلیدی: هد (Head) و دبی (Flow Rate)
دبی یا نرخ جریان (Flow Rate):
مقدار حجمی از سیال که در واحد زمان از یک نقطه عبور می‌کند. معمولاً با واحدهای زیر بیان می‌شود:
- لیتر بر دقیقه (L/min)
- مترمکعب بر ساعت (m³/h)
- گالن بر دقیقه (GPM)
هد (Head):
ارتفاع معادل ستونی از سیال که پمپ باید آن را بالا ببرد. به عبارت دیگر، هد نشان دهنده فشار کلی موردنیاز برای غلبه بر اصطکاک، اختلاف ارتفاع، افت انرژی در لوله ها و فشارهای ورودی و خروجی است. هد معمولاً با واحد متر (m) بیان می شود.
چرا دبی و هد برای انتخاب پمپ مهم هستند؟
یک پمپ ممکن است توانایی تولید فشار بالا داشته باشد اما نتواند مقدار زیادی آب را جابه جا کند، یا برعکس. بنابراین:
- دبی بالا با هد پایین مناسب آبیاری سطحی، خنک کاری یا پر کردن مخازن است.
- هد بالا با دبی پایین برای پمپاژ به طبقات بالا، بویلرها یا سیستم های بسته مناسب است.
مراحل انتخاب پمپ صنعتی بر اساس هد و دبی
1. بررسی نیاز واقعی سیستم
- چند لیتر یا مترمکعب در ساعت باید منتقل شود؟
- چه ارتفاعی باید سیال بالا برود؟
- چه نوع سیالی در حال انتقال است؟ (آب، روغن، اسید، دوغاب و...)
2. محاسبه هد کل (Total Dynamic Head)
فرمول هد کل:
TDH = Hs + Hd + Hf + P
- Hs: هد مکش (ارتفاع از سطح سیال تا پمپ)
- Hd: هد رانش (ارتفاع از پمپ تا نقطه تخلیه)
- Hf: تلفات اصطکاکی در لوله ها و اتصالات
- P: فشار نهایی موردنیاز (در صورت اتصال به سیستم بسته)

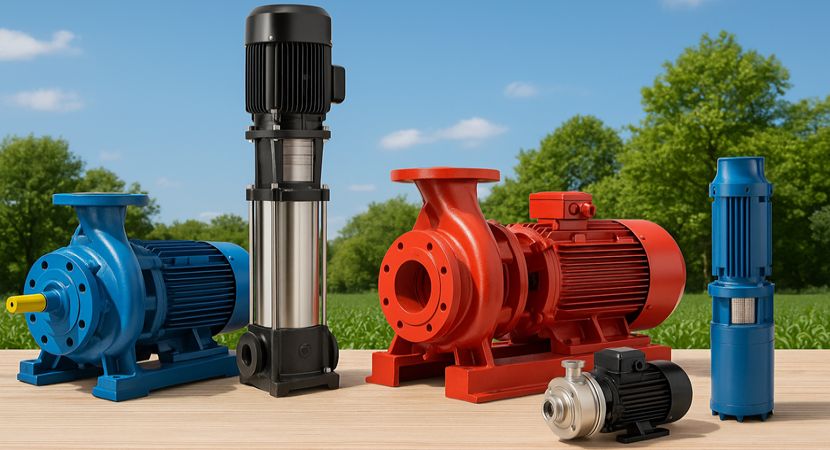

3. انتخاب نوع پمپ مناسب
- پمپ گریز از مرکز (Centrifugal): مناسب برای دبی بالا و هد متوسط
- پمپ طبقاتی: مناسب برای دبی پایین و هد بالا
- پمپ دیافراگمی یا پریستالتیک: مناسب برای سیالات ویسکوز یا خورنده
4. بررسی منحنی عملکرد پمپ (Pump Curve)
نمودار عملکرد پمپ، رابطه بین هد و دبی را در شرایط کاری مختلف نشان می دهد. نقطه عملکرد بهینه پمپ، جایی است که منحنی پمپ با منحنی سیستم تلاقی دارد.
5. بررسی توان موتور و مصرف انرژی
توان پمپ = (دبی × هد × وزن مخصوص × ضریب ایمنی) ÷ (راندمان × 367)
جدول انتخاب تقریبی پمپ بر اساس هد و دبی
این جدول تنها برای انتخاب اولیه است و بررسی دقیق باید با نمودار پمپ و اطلاعات سازنده انجام شود:
| دبی (m³/h) | هد پایین (تا 15 متر) | هد متوسط (15 تا 50 متر) | هد بالا (بیش از 50 متر) |
| 1-5 | پمپ گریز از مرکز کوچک | پمپ طبقاتی افقی | پمپ طبقاتی عمودی |
| 5-20 | پمپ سانتریفیوژ چدنی | پمپ طبقاتی استیل | پمپ فشار قوی طبقاتی |
| 20-50 | پمپ گریز از مرکز بزرگ | پمپ خطی یا چندطبقه | پمپ طبقاتی فشار بالا |
| 50-100 | پمپ توربینی یا چندمرحله ای | پمپ کوپله مستقیم با اینورتر | پمپ عمودی بلند |
| بیش از 100 | پمپ صنعتی خاص | پمپ فرآیندی چندمرحله ای | طراحی سفارشی (مهندسی) |
مثال کاربردی
فرض کنید قرار است برای یک سیستم صنعتی که در آن باید 20 مترمکعب در ساعت آب به ارتفاع 40 متر پمپاژ شود، پمپ انتخاب کنیم.
مرحله 1:
- دبی: 20 m³/h
- هد: 40 m
مرحله 2:
با توجه به جدول، این سیستم در بازه دبی متوسط و هد متوسط قرار دارد.
مرحله 3:
پیشنهاد: پمپ طبقاتی افقی یا عمودی با توان 5.5 تا 11 کیلووات، بسته به راندمان و طول لوله.
عوامل جانبی در انتخاب نهایی پمپ
- نوع سیال: خورنده، دارای ذرات، ویسکوز یا تمیز؟
- درجه حرارت کاری
- شرایط محیط نصب: فضای بسته، قابل حمل، ضد انفجار یا فضای آزاد
- امکان نصب اینورتر برای کنترل فشار متغیر
تأثیر راندمان پمپ بر هزینه انرژی
پمپی که با راندمان 50٪ کار می کند، ممکن است مصرف انرژی دو برابر نسبت به پمپی با راندمان 80٪ داشته باشد. به همین دلیل انتخاب صحیح نقطه کاری روی منحنی عملکرد، مستقیماً بر هزینه های برق تأثیر دارد.
انتخاب برند مناسب
پمپ هایی از برندهای معتبر مانند:
- پمپیران (ایران)
- آبروان (ایران)
- Loewe، Wilo، Grundfos، Ebara، Calpeda (اروپا)
- Leo، Shimge (چین باکیفیت)
در بازار در دسترس هستند. انتخاب برند باید بر اساس پشتیبانی، قیمت قطعات، طول عمر و شرایط فنی پروژه باشد.
نکات نهایی برای مهندسان و اپراتور
- همیشه هد کل واقعی را محاسبه کنید، نه فقط اختلاف ارتفاع.
- پمپی را انتخاب کنید که نقطه کاری در محدوده راندمان بالا باشد.
- در سیستم های متغیر از اینورتر یا کنترل فشار اتوماتیک استفاده کنید.
- نمودار پمپ را قبل از خرید دقیق مطالعه کنید.
- جنس بدنه، پروانه و شافت را متناسب با نوع سیال انتخاب کنید.
انتخاب پمپ صنعتی بر اساس هد و دبی، یک فرآیند تخصصی و بسیار مهم است. این فرآیند باید با محاسبه دقیق پارامترهای هیدرولیکی، بررسی نوع سیال، تطبیق با منحنی عملکرد پمپ، و توجه به شرایط کاری همراه باشد. با رعایت این اصول، نه تنها سیستم با راندمان بالا عمل خواهد کرد، بلکه عمر مفید تجهیزات و صرفه جویی در انرژی نیز تضمین می شود.
برای مشاوره تخصصی، بررسی برندها و انتخاب پمپ مناسب پروژه های صنعتی، کشاورزی یا ساختمانی، پیشنهاد می شود که با کارشناسان دلکوصنعت در تماس باشید.
