چرا لوب پمپ مکش ندارد؟ بررسی ۱۰ علت رایج، روش عیب یابی و راهکار رفع مشکل
یکی از رایج ترین مشکلاتی که اپراتور ها، تکنسین های تعمیرات و مدیران نگهداری در صنایع غذایی، لبنی، دارویی، آرایشی، شیمیایی و پتروشیمی با آن مواجه می شوند، مکش نداشتن لوب پمپ است. این مشکل اگر چه در ابتدا ساده به نظر می رسد، اما می تواند باعث توقف خط تولید، کاهش کیفیت محصول، افزایش مصرف انرژی، آسیب به سیل مکانیکی و حتی خرابی کامل پمپ شود. در بیشتر موارد، کاربران تصور می کنند که با مکش نداشتن پمپ، دستگاه دچار خرابی اساسی شده و باید تعویض شود؛ در حالی که تجربه نشان می دهد بخش زیادی از این مشکلات ناشی از خطا های نصب، انتخاب نادرست پمپ، ورود هوا به مسیر مکش، گرفتگی لوله ها یا شرایط نامناسب بهره برداری است. این موارد معمولاً بدون نیاز به تعویض پمپ و تنها با عیب یابی درست قابل برطرف شدن هستند. از آنجا که لوب پمپ از نوع پمپ های جابجایی مثبت (Positive Displacement Pump) است، عملکرد آن تفاوت قابل توجهی با پمپ های سانتریفیوژ دارد.
این پمپ ها برای انتقال سیالات غلیظ، حساس به برش و دارای ذرات معلق طراحی شده اند و به همین دلیل هرگونه اختلال در مسیر مکش می تواند عملکرد کل سیستم را تحت تأثیر قرار دهد. به عنوان مثال لوب پمپ کرکماز برای انتقال سیالات ویسکوز حاوی ذرات جامد طراحی شده و به دلیل ساختار خاص خود، از جمله پمپ های جابجایی مثبت محسوب می شود.
لوب پمپ یا پمپ گوشواره ای چگونه مکش ایجاد می کند؟
برای درک بهتر علت مکش نداشتن لوب پمپ، ابتدا باید با نحوه عملکرد آن آشنا شویم. پمپ گوشواره ای با چرخش هم زمان دو یا چند لوب در داخل محفظه، فضایی با فشار پایین در قسمت ورودی ایجاد می کند. اختلاف فشار ایجاد شده بین مخزن و ورودی پمپ باعث ورود سیال به داخل محفظه می شود. سپس سیال بدون تماس مستقیم لوب ها با یکدیگر، به سمت خروجی هدایت می شود. برخلاف پمپ های سانتریفیوژ، این پمپ به سرعت دوران بالا وابسته نیست و عملکرد آن بیشتر به آب بندی مناسب، شرایط خط مکش و سلامت قطعات داخلی بستگی دارد. به همین دلیل کوچک ترین نشتی یا افت فشار در مسیر مکش می تواند فرآیند انتقال سیال را مختل کند.

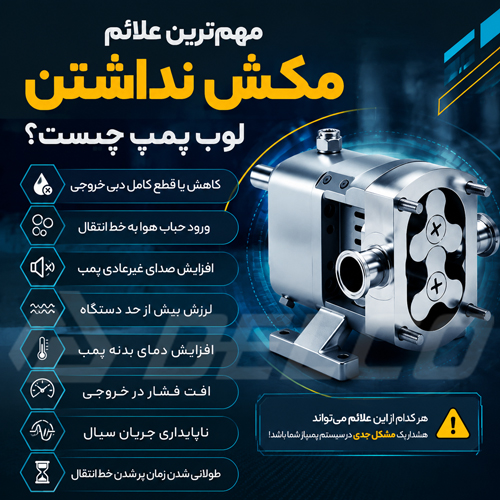

مهم ترین علائم مکش نداشتن لوب پمپ چیست؟
قبل از بررسی علت های اصلی، بهتر است نشانه هایی را که معمولاً همراه با این مشکل دیده می شوند بشناسید:
- کاهش یا قطع کامل دبی خروجی
- ورود حباب هوا به خط انتقال
- افزایش صدای غیر عادی پمپ
- لرزش بیش از حد دستگاه
- افزایش دمای بدنه پمپ
- افت فشار در خروجی
- ناپایداری جریان سیال
- طولانی شدن زمان پر شدن خط انتقال
تشخیص به موقع این علائم می تواند از آسیب های جدی تر به تجهیزات جلوگیری کند.
- ورود هوا به خط مکش
ورود هوا یکی از شایع ترین دلایل مکش نداشتن پمپ گوشواره ای است. اگر هوا از طریق فلنج ها، اتصالات، اورینگ ها یا ترک های ریز وارد سیستم شود، اختلاف فشار لازم برای مکش سیال از بین می رود.
چگونه ورود هوا را تشخیص دهیم؟
- وجود حباب در سیال
- صدای غیرعادی یا حالت «تق تق»
- نوسان دبی
- مکش مقطعی
راهکار رفع مشکل
تمام اتصالات، بست ها، فلنج ها، اورینگ ها و شیلنگ ها را بررسی کرده و در صورت نیاز آب بندی یا تعویض کنید.
- ارتفاع مکش بیش از حد مجاز
هر لوب پمپ دارای محدودیت مشخصی برای ارتفاع مکش است. اگر پمپ بالاتر از سطح سیال نصب شود یا فاصله عمودی زیاد باشد، فشار منفی کافی برای ورود سیال ایجاد نمی شود.
ارتفاع مکش استاندارد لوب پمپ یا پمپ دنده ای قلوه ای چقدر است؟
این مقدار به طراحی پمپ، ویسکوزیته سیال، دمای محصول و شرایط محیطی بستگی دارد. برای مقادیر دقیق باید به کاتالوگ سازنده مراجعه شود.
روش اصلاح ارتفاع نصب
- نصب پمپ نزدیک مخزن
- کاهش فاصله عمودی
- افزایش قطر لوله مکش
- کاهش افت فشار مسیر
- گرفتگی مسیر مکش
گاهی مشکل از خود پمپ نیست، بلکه مسیر انتقال سیال دچار انسداد شده است.
گرفتگی صافی
وجود رسوبات یا ذرات جامد در صافی مکش، جریان سیال را محدود می کند.
گرفتگی لوله
مواد غلیظ، رسوبات یا باقی مانده محصولات قبلی ممکن است مسیر لوله را مسدود کنند.
گرفتگی شیرآلات
باز نبودن کامل شیر ها یا خرابی شیر یک طرفه هم از عوامل رایج کاهش مکش است.
- ویسکوزیته بالای سیال
اگر چه پمپ دنده ای قلوه ای برای انتقال مواد غلیظ طراحی شده است، اما هر پمپ دارای محدوده مشخصی از ویسکوزیته قابل قبول است.
چه زمانی غلظت سیال مشکل ساز می شود؟
موادی مانند عسل، شکلات، خمیر، کرم های آرایشی یا رزین در دما های پایین ممکن است آن قدر غلیظ شوند که ورود آن ها به پمپ دشوار شود.
راهکار انتقال مواد غلیظ
- گرم کردن سیال در صورت مجاز بودن
- کاهش سرعت پمپ
- انتخاب مدل مناسب با ظرفیت بالاتر
- خشک کار کردن لوب پمپ
کارکرد بدون سیال (Dry Run) یکی از مهم ترین عوامل آسیب به پمپ دنده ای قلوه ای است.
چرا Dry Run خطرناک است؟
در نبود سیال، روانکاری داخلی انجام نمی شود و سیل مکانیکی و قطعات داخلی به سرعت داغ و فرسوده می شوند.
روش جلوگیری
- پر کردن خط مکش قبل از راه اندازی
- نصب سنسور تشخیص خشک کارکردن
- کنترل سطح مخزن
- خرابی سیل مکانیکی
سیل مکانیکی وظیفه آب بندی محور را بر عهده دارد. خرابی آن باعث ورود هوا، نشتی سیال و کاهش مکش می شود.
- علائم خرابی سیل
- نشتی از محور
- رطوبت اطراف شفت
- کاهش فشار
- افزایش دما
زمان تعویض سیل
در صورت مشاهده نشتی مداوم، ایجاد شیار روی سطوح آب بندی یا کاهش شدید عملکرد، تعویض سیل ضروری است.
- ساییدگی لوب ها
لوب ها به مرور زمان و در اثر انتقال سیالات ساینده یا کارکرد طولانی دچار فرسایش می شوند.
چگونه ساییدگی لوب پمپ را تشخیص دهیم؟
- کاهش دبی
- افزایش فاصله بین لوب و بدنه
- افت فشار
- کاهش راندمان
چه زمانی باید لوب پمپ تعویض شود؟
زمانی که میزان سایش از تلرانس مجاز سازنده فراتر رود یا کیفیت انتقال سیال کاهش یابد.
- چرخش اشتباه الکتروموتور
در بعضی موارد، پس از نصب یا تعمیر، جهت چرخش موتور اشتباه تنظیم می شود.
چگونه جهت چرخش را بررسی کنیم؟
جهت چرخش باید با فلش درج شده روی بدنه پمپ مطابقت داشته باشد.
- تأثیر چرخش معکوس بر مکش
چرخش برعکس باعث می شود فرآیند مکش بهد رستی انجام نشود و حتی به گیربکس یا کوپلینگ آسیب وارد شود.
- پایین بودن دور موتور
سرعت پایین تر از مقدار طراحی می تواند باعث کاهش ظرفیت انتقال سیال شود.
- تأثیر اینورتر بر عملکرد لوب پمپ
تنظیم نادرست فرکانس خروجی اینورتر ممکن است سرعت پمپ را کاهش داده و دبی مورد نیاز را تأمین نکند.
- دور مناسب برای انواع سیالات
دور مناسب به نوع سیال، ویسکوزیته، ظرفیت مورد نیاز و مشخصات سازنده بستگی دارد و باید مطابق کاتالوگ انتخاب شود.
- انتخاب نادرست لوب پمپ
گاهی مشکل نه از نصب و نه از خرابی، بلکه از انتخاب اشتباه پمپ است.
- ظرفیت نامناسب
انتخاب پمپی با ظرفیت کمتر یا بیشتر از نیاز فرآیند، عملکرد سیستم را مختل می کند.
- قطر لوله اشتباه
قطر نامناسب لوله مکش باعث افزایش افت فشار و کاهش راندمان خواهد شد.
- انتخاب متریال نامناسب
استفاده از متریال ناسازگار با سیال، باعث خوردگی، سایش و کاهش عمر تجهیزات می شود.

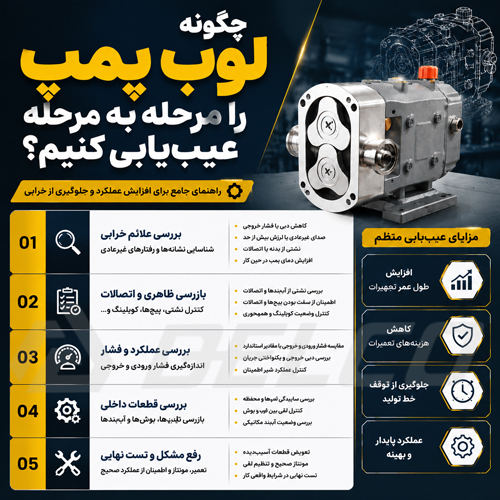

چگونه لوب پمپ را مرحله به مرحله عیب یابی کنیم؟
برای یافتن علت اصلی مشکل، بهتر است مراحل زیر به ترتیب انجام شوند:
- مرحله اول: بررسی مخزن
از کافی بودن سطح سیال و باز بودن مسیر خروجی مخزن اطمینان حاصل کنید.
- مرحله دوم: بررسی لوله مکش
تمام اتصالات، شیلنگ ها، فلنج ها و صافی ها را از نظر نشتی یا گرفتگی بررسی کنید.
- مرحله سوم: بررسی هواگیری
وجود هوا در سیستم را کنترل کرده و در صورت نیاز، مسیر را هواگیری کنید.
- مرحله چهارم: بررسی سیل مکانیکی
نشتی، فرسودگی یا آسیب سیل را ارزیابی کنید.
- مرحله پنجم: بررسی لوب ها
وضعیت سایش، لقی و سلامت لوب ها را کنترل کنید.
- مرحله ششم: بررسی دور موتور
سرعت واقعی موتور را با مقدار توصیه شده توسط سازنده مقایسه کنید.
- مرحله هفتم: تست فشار
فشار ورودی و خروجی را اندازه گیری کرده و با مقادیر طراحی مقایسه نمایید.
آیا مکش نداشتن لوب پمپ باعث خرابی دستگاه می شود؟
بله. ادامه کار پمپ در شرایطی که مکش به درستی انجام نمی شود، می تواند باعث افزایش دما، ایجاد کاویتاسیون، آسیب به سیل مکانیکی، سایش لوب ها، فشار بیش از حد به یاتاقان ها و کاهش عمر مفید تجهیزات شود. بنابراین، توصیه می شود در صورت مشاهده علائم اولیه، دستگاه متوقف و علت اصلی مشکل بررسی شود.

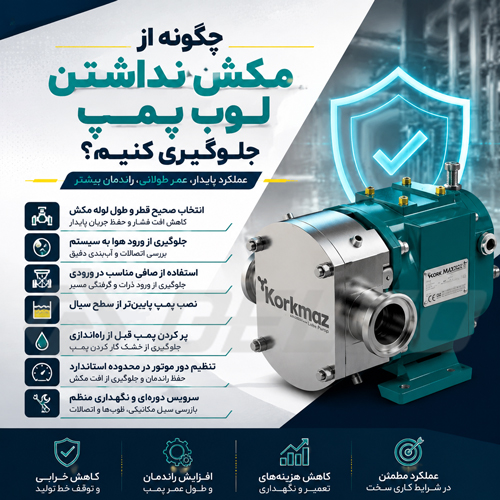

چگونه از مکش نداشتن لوب پمپ جلوگیری کنیم؟
رعایت چند نکته ساده می تواند احتمال بروز این مشکل را به میزان قابل توجهی کاهش دهد:
- سرویس دوره ای
بازرسی منظم سیل، یاتاقان ها، لوب ها و اتصالات باعث تشخیص زود هنگام ایرادات می شود.
- انتخاب صحیح لوله مکش
استفاده از قطر مناسب، کاهش تعداد زانویی ها و کوتاه نگه داشتن مسیر مکش، افت فشار را کاهش می دهد.
- جلوگیری از ورود هوا
تمام اتصالات باید به درستی آب بندی شوند تا هوا وارد سیستم نشود.
- جلوگیری از خشک کار کردن
همیشه قبل از روشن کردن دستگاه از وجود سیال در مسیر اطمینان حاصل کنید.
- استفاده از اینورتر
در کاربرد هایی که نیاز به کنترل دقیق دبی وجود دارد، تنظیم درست دور موتور با اینورتر می تواند عملکرد پمپ را بهبود ببخشد.
چه زمانی باید لوب پمپ تعمیر شود؟
اگر با وجود انجام سرویس های اولیه همچنان کاهش دبی، نشتی، لرزش یا افت فشار ادامه داشته باشد، لازم است پمپ توسط کارشناسان بررسی و قطعاتی مانند سیل مکانیکی، لوب ها، یاتاقان ها یا گیربکس تعمیر یا تعویض شوند. تعمیر به موقع از گسترش خرابی و افزایش هزینه ها جلوگیری می کند. به عنوان مثال در لوب پمپ کوپار برای افزایش عمر مفید و عملکرد بهینه، انجام برنامه تعمیر و نگهداری منظم ضروری است.
چه زمانی تعویض لوب پمپ از تعمیر اقتصادی تر است؟
در بعضی شرایط، هزینه تعمیر به اندازه ای افزایش پیدا می کند که تعویض پمپ انتخاب منطقی تری خواهد بود. فرسودگی شدید بدنه، آسیب گسترده به لوب ها، خوردگی داخلی، خرابی هم زمان چندین قطعه اصلی یا عدم دسترسی به قطعات یدکی از جمله مواردی هستند که می توانند تعویض دستگاه را توجیه پذیر کنند.
اشتباهات رایج هنگام نصب لوب پمپ
بخش قابل توجهی از مشکلات مکش، به نصب نادرست مربوط می شود. مهم ترین اشتباهات عبارت اند از:
- استفاده از لوله مکش با قطر کمتر از مقدار توصیه شده
- نصب تعداد زیاد زانویی و اتصالات در مسیر مکش
- قرار دادن پمپ در ارتفاعی بالاتر از سطح سیال
- هواگیری نکردن سیستم پیش از راه اندازی
- تنظیم نادرست جهت چرخش موتور
- انتخاب دور موتور نامناسب
- عدم توجه به ویسکوزیته واقعی سیال
- استفاده از متریال ناسازگار با محصول
مکش نداشتن پمپ دنده ای قلوه ای همیشه به معنای خرابی کامل دستگاه نیست. در بیشتر موارد، عواملی مثل ورود هوا به خط مکش، گرفتگی مسیر، ارتفاع نامناسب نصب، خرابی سیل مکانیکی، سایش لوب ها یا انتخاب نادرست پمپ باعث بروز این مشکل می شوند. با اجرای یک برنامه منظم برای بازرسی، نگهداری و عیب یابی، میتوان از توقف خط تولید و هزینه های سنگین تعمیرات جلوگیری کرد. اگر قصد خرید لوب پمپ، انتخاب مدل مناسب برای سیال مورد نظر یا دریافت مشاوره تخصصی درباره عیب یابی و تعمیر این تجهیزات را دارید، کارشناسان ما در دلکو صنعت آماده اند تا با بررسی شرایط فرآیند، مناسب ترین راهکار را برای افزایش راندمان و کاهش هزینه های نگهداری به شما پیشنهاد دهند.
