شیر یک طرفه یا چک ولو هیدرولیک یکی از شیرهای بسیار ضروری و مهم در سیستم های هیدرولیک است که اجازه عبور جریان در جهت مخالف را نمی دهد. از این شیر در صنایع مختلف و بالابرهای هیدرولیکی به وفور استفاده می شود. چک ولو هیدرولیک یک جزء حیاتی در سیستم های هیدرولیک است. این تجهیز اجازه می دهد تا سیال فقط در یک جهت جریان یابد و از جریان برگشتی که به طور بالقوه می تواند به سیستم آسیب برساند، جلوگیری می کند. این شیرها برای حفظ کارایی و ایمنی عملیات هیدرولیک ضروری هستند. انواع مختلفی از شیرهای چک هیدرولیک موجود است که هر کدام برای درجه بندی فشار و ظرفیت جریان خاصی طراحی شده اند. برای مشاوره رایگان و خرید چک ولو هیدرولیک با کارشناسان دلکو صنعت تماس بگیرید.



شیر یک طرفه یا چک ولو هیدرولیک چیست؟

شیرهای چک هیدرولیک (Check Valve)، که به شیرهای یک طرفه نیز معروف هستند، اجزای ضروری در سیستم های هیدرولیک هستند. عملکرد اصلی آنها اجازه جریان سیال در یک جهت مشخص و جلوگیری از جریان در جهت مخالف است. هنگامی که فشار سیال از نیروی فنر داخل شیر بیشتر می شود، شیر باز می شود و اجازه عبور سیال را می دهد. در مقابل، اگر فشار سعی کند در جهت مخالف جریان یابد، فنر عنصر آب بندی را به سمت نشیمنگاه خود فشار می دهد و هرگونه جریان معکوس را مسدود می کند. در ادامه مشخصات ویژگی ها و انواع چک ولو هیدرولیک شرح داده شده است.

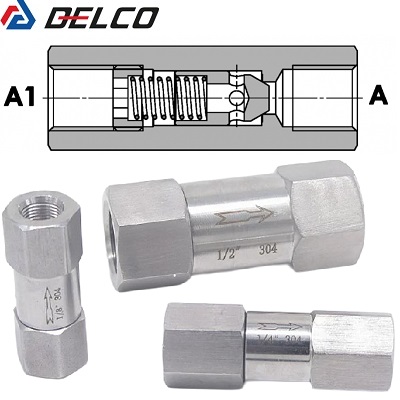

چک ولو های هیدرولیکی

انواع چک ولو هیدرولیک

انواع مختلفی از شیرهای چک هیدرولیک وجود دارد که هر کدام برای کاربردهای خاصی مناسب هستند:



شیر چک ولو هیدرولیک خطی

شیر چک هیدرولیک خطی نوعی شیر چک است که به طور مستقیم در خط لوله هیدرولیک نصب می شود. آنها معمولاً برای نصب آسان در سیستم هیدرولیک در هر دو انتها رزوه می‌شوند. شیرهای چک ولو خطی هیدرولیک برای اجازه جریان سیال در یک جهت و مسدود کردن جریان در جهت مخالف استفاده می شوند.

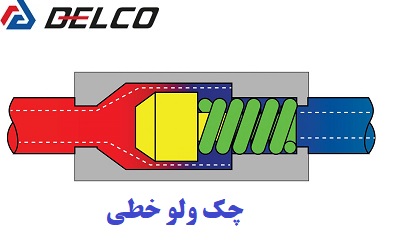

چک ولو خطی

چک ولو پاپتی

این رایج ترین شیرهای چک هستند که دارای یک عنصر آب بندی به شکل پاپت هستند که در برابر نیروی فنر باز می شود.



چک ولو هیدرولیک نوع توپی یا خطی

همانطور که از نام آن پیداست، این شیرها از یک گوی یا ساچمه به عنوان عنصر آب بندی استفاده می کنند.



شیر چک ولو پایلوت دار

این شیرها از یک خط کنترل اضافی برای باز یا بسته کردن مسیر جریان اصلی استفاده می کنند.
شیرهای چک با فشار شکاف: این شیرها در یک فشار شکاف از پیش تعیین شده باز می شوند.

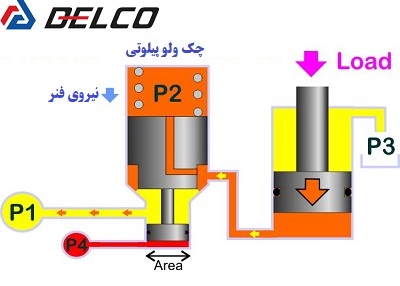

چک ولو پایلوتی

نحوه انتخاب چک ولو یا قفل هیدرولیک

هنگام انتخاب شیر چک هیدرولیک خطی، مهم است که به اندازه، فشار و نوع سیال مورد استفاده توجه کنید. شیر چک ولو باید به درستی نصب و نگهداری شود تا عملکرد صحیح آن تضمین شود. در صورت خرابی شیر چک، باید فوراً تعویض شودهنگام انتخاب شیر چک هیدرولیک، عوامل زیر را در نظر بگیرید:



نیازهای سرعت جریان و فشار

ظرفیت شیر باید از سرعت جریان و فشار معمولی سیستم فراتر رود.



فشار شکاف

شیر با فشار شکاف مناسب برای کاربرد را انتخاب کنید.



زمان پاسخ

اگر پاسخ سریع ضروری است، شیرهای نوع پاپت را به دلیل ویژگی های باز شدن سریعتر آنها در نظر بگیرید.



اندازه فیزیکی و نصب

مطمئن شوید که شیر در فضای موجود جای می گیرد و می توان آن را به درستی در سیستم نصب کرد.

با درک عملکرد، کاربردها، ملاحظات طراحی و انواع مختلف شیرهای چک هیدرولیک، می توانید به طور موثر شیر مناسب را برای نیازهای خاص سیستم هیدرولیک خود انتخاب کنید.



کاربرد شیر یک طرفه یا قفل هیدرولیک

چک ولو هیدرولیک در مدارهای هیدرولیک به عنوان یک شیر هیدرولیک برای جلوگیری از تخلیه سیال از سیلندر هنگام خاموش شدن پمپ استفاده می شود. برای محافظت از اجزا در برابر نوسانات فشار برای جدا کردن قسمت هایی از سیستم هیدرولیک برای تعمیر و نگهداری. در زیر برخی از مهمترین کاربردهای چک ولو یا قفل هیدرولیک شرح داده شده است.

کاربرد چک ولو هیدرولیک

جلوگیری از تخلیه سیال از خطوط پس از خاموش شدن پمپ

 این امر از تشکیل خلاء و ورود هوا به سیستم جلوگیری می کند که می تواند در هنگام راه اندازی مجدد مشکلاتی ایجاد کند.



محافظت در برابر خزش سیلندر

این به حرکت ناخواسته یک سیلندر هیدرولیک به دلیل نشت داخلی اشاره دارد. شیرهای چک با حفظ فشار در یک طرف پیستون از این امر جلوگیری می کنند.



کاهش نوسانات فشار

در مواردی که افزایش ناگهانی فشار رخ می دهد، شیرهای چک می توانند این افزایش را جذب کنند و از آسیب دیدن اجزای سیستم محافظت کنند.



نحوه طراحی چک ولو هیدرولیک

شیرهای چک هیدرولیک معمولاً بدنه ای استوانه ای با پورت های ورودی و خروجی دارند. در داخل شیر، یک عنصر قابل حرکت، اغلب یک پاپت یا یک گوی، به عنوان عنصر آب بندی عمل می کند. کشش فنر مقدار فشاری را که برای باز کردن شیر لازم است تعیین می کند.



قیمت چک ولو هیدرولیک

چک ولو هیدرولیک بر مبنای نوع آن و همچنین برندی که انتخاب می شود قیمت گذاری می گردد. برای استعلام قیمت چک ولو یا شیر یکطرفه هیدرولیک با کارشناسان دلکو صنعت تماس بگیرید.

قیمت چک ولو هیدرولیک
ردیف شرح قیمت (تومان)
1 قیمت شیر یک طرفه بدون سوپاپ تماس بگیرید
2 قیمت شیر یک طرفه سوپاپدار تماس بگیری

سوالات متداول

هر دو شیر در سیستم های هیدرولیک استفاده می شوند، اما کاربردهای متفاوتی دارند: شیر چک هیدرولیک: اجازه جریان در یک جهت و مسدود کردن جریان در جهت مخالف را می دهد. برای باز شدن به اختلاف فشار و برای بسته شدن به فنر متکی است. شیر اطمینان فشار: با باز شدن و هدایت سیال در صورت افزایش فشار از حد معین، سیستم را از فشار بیش از حد محافظت می کند.

در اینجا چند عامل کلیدی وجود دارد: نیازهای سرعت جریان و فشار: ظرفیت شیر باید از سرعت جریان و فشار معمولی سیستم شما فراتر رود. فشار شکاف (در صورت وجود): این حداقل فشاری است که برای باز شدن شیر لازم است. فشار شکاف مناسب را برای کاربرد خود انتخاب کنید. زمان پاسخ: اگر پاسخ سریع ضروری است، شیرهای چک نوع پاپت را به دلیل ویژگی های باز شدن سریعتر آنها در نظر بگیرید. اندازه فیزیکی و نصب: مطمئن شوید که شیر در فضای موجود جای می گیرد و می توان آن را به درستی در سیستم نصب کرد.

پاسخ: خیر، شیرهای چک هیدرولیک جهتی هستند. آنها دارای پورت ورودی و خروجی هستند و جهت جریان صحیح برای عملکرد آنها ضروری است. جهت جریان معمولاً با یک فلش روی بدنه شیر نشان داده می شود. نصب آن به صورت معکوس مانع از عملکرد صحیح آن می شود.
