چک ولو رکسروت SL و SV

چک ولو رکسروت SL و SV یکی از قطعات مهم در سیستم های هیدرولیک است که برای کنترل جهت جریان روغن و جلوگیری از برگشت سیال در مدار استفاده می شود. این شیرهای یک طرفه هیدرولیک با طراحی دقیق شرکت Bosch Rexroth، عملکرد مطمئن و پایداری را در تجهیزات صنعتی فراهم می کنند. چک ولو Rexroth سری SL و SV در ماشین آلات صنعتی، پرس های هیدرولیک، تجهیزات راهسازی و سیستم های کنترل حرکت کاربرد گسترده ای دارد و با کاهش ضربه های ناگهانی در مدار، به افزایش عمر قطعات هیدرولیکی کمک می کند. انتخاب صحیح مدل چک ولو رکسروت براساس فشار کاری، دبی عبوری، نوع نصب و شرایط عملکرد سیستم اهمیت زیادی دارد. برای بررسی مشخصات فنی، دریافت کاتالوگ و خرید چک ولو رکسروت SL و SV می توانید با کارشناسان دلکو صنعت تماس بگیرید.



فروش شیر چک ولو هیدرولیک Rexroth SL

شرکت بوش رکسروت (Bosch Rexroth) طیف گسترده ای از شیرهای چک ولو (Check Valve) هیدرولیک را ارائه می دهد، از جمله گزینه هایی برای اتصالات رزوه ای و فشارهای مختلف. شیر چک ولو برای مسدود کردن بدون نشتی در یک جهت طراحی شده اند و در اندازه های مختلف برای کاربردهای مختلف موجود هستند. آنها همچنین شیرهایی با محافظت در برابر خوردگی بهبود یافته یا بالا و گزینه ای برای رزوه های اتصال مختلف ارائه می دهند. برای کاربردهای خاص، شیرهای چک ولو هیدرولیک رکسروت را می توان از طریق انواع محرک های مختلف کنترل کرد که امکان موقعیت های سوئیچینگ ثابت یا موقعیت های میانی قابل تنظیم را فراهم می کند. این شیرها برای کاربردهای کنترل الکتروهیدرولیک خودکار مناسب هستند و می توانند از طریق رابط های دیجیتال برای محیط های Industry 4.0 به صورت اقتصادی متصل شوند.

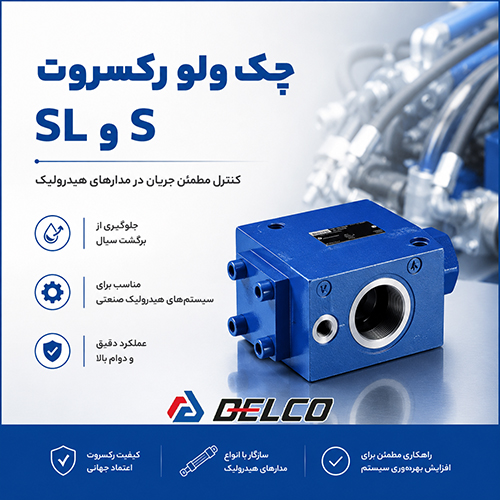

مشخصات فنی شیر چک ولو هیدرولیک SL رکسروت

سری SL رکسروت از شیرهای چک ولو هیدرولیک با عملکرد پایلوت است که برای نصب روی ساب پلیت (Subplate) یا اتصال رزوه ای طراحی شده اند. این شیر هیدرولیک برای مسدود کردن بدون نشتی یک پورت اکچویتور (Actuator) حتی در دوره های طولانی غیرفعالیت، کاربرد دارند. در اینجا برخی از ویژگی های کلیدی شیرهای چک سری SL رکسروت آورده شده است:



اندازه ها

در سایزهای 10، 20 و 32 موجود است



فشار کاری

توانایی تحمل حداکثر فشار کاری 315 بار



جریان

قابلیت تحمل حداکثر جریان تا 550 لیتر بر دقیقه



اتصال

امکان نصب روی ساب پلیت یا اتصال رزوه ای وجود دارد



بازگشت روغن پایلوت

آنها با گزینه های بازگشت روغن پایلوت داخلی یا خارجی ارائه می شوند





پیش باز شدن (اختیاری)

نسخه هایی با پیش باز شدن برای رهاسازی با میرایی (Dampened Release) به صورت اختیاری در دسترس هستند که به جلوگیری از شوک های احتمالی سوئیچینگ کمک می کند



فشارهای شکاف

فشارهای شکاف مختلف برای مطابقت با کاربردهای متفاوت موجود است



مقاومت در برابر خوردگی

شیرها را می توان با محافظت در برابر خوردگی بهبود یافته سفارش داد که آنها را برای محیط های سخت مناسب می کند.





ویژگی چک ولو هیدرولیک رکسروت سری S

شیرهای چک ولو هیدرولیک سری S رکسروت عملکرد قابل اعتمادی را ارائه می دهند و برای کاربردهای مختلف هیدرولیک طراحی شده اند. بیایید ویژگی های کلیدی و گزینه های سفارش برای این شیرها را بررسی کنیم:



نوع شیر رکسروت S

شیر چک ولو هیدرولیک رکسروت سری SL شامل هر دو سوپاپ بازرسی (Type SL) و سوپاپ های بزرگ روبینه (Type SV) با ویژگی های متفاوت است. این شیرها برای مسدود کردن بدون نشتی یک پورت محرک استفاده می شوند.



اندازه های موجود

• سایز 10: مناسب برای برنامه های کوچکتر.
• سایز 20: ظرفیت جریان متوسط ​​را ارائه می دهد.
• اندازه 32: نرخ جریان بالاتر مربع را ارائه می دهد.



گزینه های اتصال

• نصب زیر صفحه (P): برای نصب آسان بر روی صفحات فرعی.
• اتصال رشته ای (G): امکان اتصال مستقیم به پورت های رشته ای² را فراهم می کند.



ویژگی های اضافی

گزینه قبل از باز شدن: برای انتشار مرطوب در دسترس است.



برگشت روغن پایلوت

Internal Pilot Oil Return (V): روغن به صورت داخلی برمی گردد.

External Pilot Oil Return (L): روغن به خارج برمی گردد.



فشارهای مختلف ترک

فشار ترک خوردگی مناسب را برای کاربرد خود انتخاب کنید.



مقاومت در برابر خوردگی

طراحی بدنه مقاوم در برابر خوردگی اختیاری.



کارتریج شیر چک به صورت جداگانه موجود است

انعطاف پذیری در تعمیر و نگهداری و تعویض را فراهم می کند



نمونه کد سفارش شیر یکطرفه رکسروت SL

برای تعیین شیر از فرمت زیر استفاده کنید:



CHECK VALVE: SL30PA1-4X/M

P	-	-	S
04	03	02	01
نحوه نصب	سایز 10 ، 20، 32	سری L , V	چک ولو رکسروت سری S

02 برگشت روغن پیلوت داخلی (V)

03 سایز 10

04 نصب زیر صفحه (P)

05 با پیش باز شدن

06 منحنی های مشخصه (A → B)

07 کامپوننت سری 40 ... 49 (40 ... 49: بدون تغییر ابعاد نصب و نصب)

16 سیل NBR (سایر سیل های وایتون و غیره در صورت درخواست، قابلیت آماده کردن دارد).

17 بهبود حفاظت در برابر خوردگی (تست اسپری نمک 240 ساعت مطابق با استاندارد EN ISO 9227)

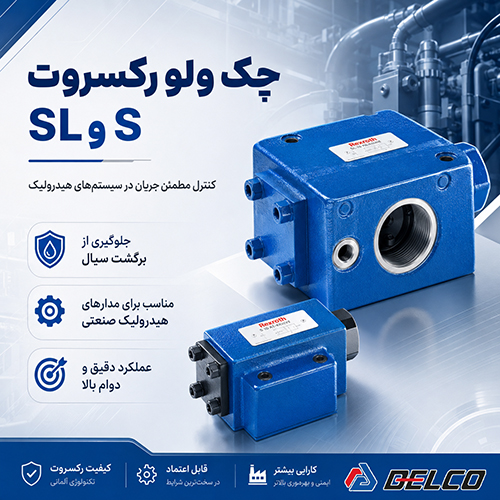

کاربرد چک ولو رکسروت SL و SV

چک ولو رکسروت SL و SV در سیستم های هیدرولیک برای کنترل دقیق مسیر جریان روغن، جلوگیری از برگشت سیال و حفظ فشار در بخش های مختلف مدار مورد استفاده قرار می گیرد. این شیرهای یک طرفه هیدرولیک با عملکرد مطمئن، نقش مهمی در افزایش پایداری سیستم و جلوگیری از آسیب به تجهیزات هیدرولیکی دارند. طراحی دقیق چک ولو Rexroth سری SL و SV باعث شده است این محصولات در ماشین آلاتی که نیاز به کنترل جریان و نگهداری فشار دارند، کاربرد گسترده ای داشته باشند.

از مهم ترین کاربردهای چک ولو رکسروت SL و SV می توان به موارد زیر اشاره کرد:

• استفاده در مدارهای هیدرولیک صنعتی: این شیرها در یونیت های هیدرولیک، ماشین آلات تولیدی و تجهیزات اتوماسیون برای جلوگیری از برگشت روغن و حفظ عملکرد صحیح مدار نصب می شوند.

• ماشین آلات پرس و تزریق: در دستگاه های پرس هیدرولیکی و ماشین آلات تزریق پلاستیک، چک ولو رکسروت به حفظ فشار مورد نیاز جک ها و جلوگیری از افت ناگهانی فشار کمک می کند.

• تجهیزات راهسازی و معدنی: در ماشین آلاتی مانند بیل مکانیکی، لودر و تجهیزات سنگین، این شیرها برای کنترل جریان روغن و افزایش ایمنی عملکرد سیستم هیدرولیک استفاده می شوند.

• سیستم های نگهدارنده بار: چک ولوهای سری SL و SV در مدارهایی که نیاز به ثابت نگه داشتن موقعیت جک یا عملگر هیدرولیکی دارند، کاربرد زیادی دارند.

• صنایع نفت، گاز و فولاد: به دلیل مقاومت مناسب در شرایط کاری سخت، این شیرهای هیدرولیک در تجهیزات صنعتی حساس نیز مورد استفاده قرار می گیرند.

انتخاب مدل مناسب چک ولو رکسروت SL و SV باید براساس فشار کاری، دبی عبوری، نوع اتصال و شرایط عملکرد سیستم انجام شود تا از افت راندمان و خرابی قطعات هیدرولیکی جلوگیری شود.



قیمت شیر چک ولو رکسروت S

قیمت شیر چک ولو رکسروت S به عوامل مختلفی مانند مدل دقیق شیر، سایز اتصال، فشار کاری، نوع نصب و شرایط تأمین محصول بستگی دارد. شیر چک ولو Rexroth S به دلیل کیفیت ساخت بالا و عملکرد مطمئن در مدارهای هیدرولیک صنعتی، یکی از گزینه های پرکاربرد در ماشین آلات صنعتی و تجهیزات هیدرولیکی محسوب می شود. برای انتخاب صحیح این شیر باید مشخصات فنی سیستم مانند دبی روغن، فشار کاری و نوع کاربرد بررسی شود. کارشناسان دلکو صنعت با ارائه اطلاعات فنی، بررسی کاتالوگ و مشاوره تخصصی، شما را در انتخاب و خرید شیر چک ولو رکسروت S مناسب راهنمایی می کنند. برای اطلاع از قیمت شیر یکطرفه رکسروت سری S با کارشناسان دلکو صنعت تماس بگیرید.



ردیف	شرح	قیمت (تومان)
1	قیمت چک ولو هیدرولیک رکسروت SL	تماس بگیرید
2	قیمت چک ولو هیدرولیک رکسروت SV	تماس بگیرید
