گیربکس آویز با مکانیزم و کاربرد خاص خود برای استفاده در انواع جرثقیل های ثقفی مناسب است. شرکت دلکو صنعت با داشتن کادری مجرب آماده ارائه مشاوره به شما عزیزان جهت خرید انواع الکتروگیربکس آویز از برندهای مختلف می باشد.



گیربکس شافت موازی (گیربکس آویز) چیست؟

گیربکس آویز یا گیربکس شافت موازی Parallel Shaft Gearbox یکی از انواع پر قدرت گیربکس است که جهت کاربری های خاص استفاده می شود. چرخ‌دنده‌های این گیربکس از نوع هلیکال می باشد. مکانیزم گیربکس شفت موازی همانند گیربکس شافت مستقیم است با این تفاوت که شافت خروجی به صورت موازی با شافت ورودی قرار دارد. پس در گیربکس آویز ورودی و خروجی در یک جهت ولی در راستای متفاوت می باشد.

مشخصات فنی گیربکس آویز (گیربکس پارالل شفت)

در گیربکس  آویز که توسط شرکت دلکو صنعت عرضه می‌شود ورودی گیربکس شافت موازی می تواند هالو و یا شافت باشد. در صورتی‌که ورودی شفت باشد امکان انتقال نیرو بوسیله پولی تسمه و چرخ زنجیر و کوپلینگ فراهم است. در حالت ورودی هالو و فلنج نیز می توان با انواع الکتروموتور و سروو موتور و هیدروموتور کوپل نمود. توان و دور از طریق یک نیروی خارجی به چرخ‌دنده ابتدایی وارد می شود. این چرخ‌دنده با یک چرخ‌دنده بزرگ در ارتباط است که باعث کاهش دور و افزایش گشتاور می شود. دور و گشتاور جدید از طریق دنده ای که در سمت دیگر شافت قرار دارد به دنده دیگر منتقل می‌شود. هر چه تعداد مراحل کاهش دور بیشتر باشد تعداد چرخ‌دنده ها نیز بیشتر می‌شود. بخشی از مشخصات فنی این گیربکس به صورت زیر است:

  • توان ورودی تا 200 کیلووات
  • ماکزیمم گشتاور خروجی تا 20000 نیوتن متر
  • دور خروجی قابل انتقال از 5 تا 400 دور بر دقیقه



انواع گیربکس شافت موازی

با توجه به نحوه نصب به چند دسته زیر تقسیم می شوند:

  • گیربکس شافت موازی با خروجی شافت (shaft mounting)
  • گیربکس شافت موازی با خروجی هالو شفت hallow shaft
  • گیربکس شافت موازی با خروجی هالوی بونفیکس (شیرینک دیسک)
  • گیربکس شافت موازی به همراه بازوی گشتاوری (torque arm)

در تمامی حالات ذکر شده خروجی می تواند به همراه فلنج و یا بدون فلنج باشد.

اجزای تشکیل دهنده گیربکس آویز

  • پوسته
  • چرخ‌دنده
  • شافت هر طبقه
  • یاتاقان های ورودی و خروجی
  • شافت یا فلنج ورودی
  • کاسه نمد و آب بند

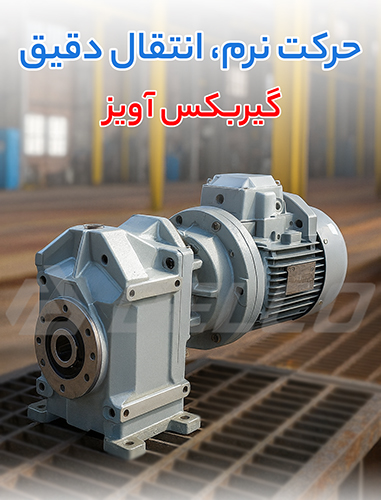

مزایای گیربکس آویز

گیربکس آویز دلکو صنعت به دلیل مکانیزم خود، دارای توانایی تحمل بار و فشار بالایی هستند و به خوبی می‌توانند نیروهایی حاصل از ضربه و شوک های ناگهانی را تحمل نمایند. فضای درون گیربکس شافت موازی نسبت به سایر گیربکس ها بیشتر بوده و این امر باعث گنجایش بالای روغن و روان‌کاری مناسب آن می‌شود. میزان افزایش دما و داغ کردن در این نوع گیربکس بسیار پایین بوده و زمان لازم برای تعویض روغن را نیز افزایش می‌دهد.



کاربری گیربکس شافت موازی

این گیربکس ها به دلیل یاتاقان بندی مناسب در خروجی خود، گزینه ای مناسب جهت استفاده در انواع میکسرها و همزن ها می باشند. همچنین در انواع جرثقیل های سقفی از گیربکس های آویز به صورت سری و سنکرون استفاده می شود. در حالتی که گیربکس برای انواع جرثقیل ها استفاده شود، گیربکس آویز به صورت جفت و سنکرون بر روی دستگاه قرار می‌گیرد. دور گیربکس باید دقیقا یکی باشد. الکتروموتور کوپل شده به گیربکس آویز معمولا همراه با ترمز خواهد بود.



نحوه نصب گیربکس آویز

می توان گیربکس های شافت موازی را به صورت افقی و عمودی و در تمامی جهات ممکن نصب نمود. میزان روغن مورد نیاز برای هر حالت نصب با حالتی دیگر متفاوت است و همواره باید با توجه به نحوه نصب به میزان کافی گیربکس را از روغن مناسب پر نمود.



گیربکس آویز مرکب

در صورتیکه در گیربکس آویز نیازمند دورهای پایین باشیم باید از این گیربکس به صورت مرکب استفاده نمود. گیربکس های آویز معمولا با گیربکس  شافت مستقیم به صورت مرکب کوپل می شوند. دور خروجی این گیربکس‌های مرکب گاهی به حدود 0.1 دور بر دقیقه می رسد که در برخی میکسرها و تیکنرهای خاص استفاده می‌شود. در هنگام کاهش دور خروجی گیربکس همواره باید توجه داشت که گشتاور خروجی نیز افزایش می یابد. افزایش گشتاور باعث بزرگتر شده گیربکس و افزایش قطر شافت خروجی آن می شود. گیربکس شافت موازی به دلیل ظاهر خود، گاهی به جای گیربکس صنعتی Z نیز استفاده می‌شود.



شرکت معتبر سازنده گیربکس آویز (برند گیربکس شافت موازی)



استفاده از گیربکس آویز در  صنایع مختلف

  • صنایع نفت و گاز
  • صنایع فولاد و ذوب
  • انواع کانوایرها
  • انواع میکسر و همزن ها
  • تیکنرها
  • تصفیه خانه های آب و فاضلاب
  • صنایع سیمان
  • صنایع پتروشیمی



خرید گیربکس آویز

جهت خرید گیربکس آویز و انتخاب انواع گیربکس  مناسب از برندهای مختلف با کارشناسان و متخصصان شرکت دلکو صنعت مشاوره داشته باشید.

سوالات متداول

بله گیربکس آویز با خروجی هالو از هر دو سمت و یا شافت از هر دو سمت امکان ارائه است ولی فلنج خروجی فقط در سمت مخالف الکتروموتور قرار می گیرد.

معمولا ماکزیمم توان قابل کوپل با گیربکس آویز 200 کیلووات است. بیشترین گشتاور قابل انتقال نیز حدود 20000 نیوتن متر است.

بله. معمولا گیربکس های آویز را با گیربکس شافت مستقیم ترکیب می کنند.
