گیربکس آویز ایلماز
گیربکس آویز ایلماز با نماد D و در 20 سایز مختلف تولید می شود. ماکزیمم گشتاور قابل تحمل گیربکس شافت موازی ایلماز 18600 نیوتن متر و بیشترین توان الکتروموتور قابل کوپل با آن 160 کیلووات است. قطر شافت خروجی گیربکس آویز ایلماز از 30 میلیمتر تا 120 میلیمتر بر حسب سایز گیربکس متغیر است.
تحویل اکسپرس
خدمات آموزشی
کیفیت بالا
مشاوره فنی
گیربکس آویز یکی از انواع گیربکس صنعتی است که توانایی انتقال گشتاور بالا در خروجی خود را دارد. شرکت دلکو صنعت عرضه کننده انواع گیربکس آویز ایلماز در سایزهای مختلف است. جهت اطلاع از لیست قیمت الکتروگیربکس آویز ایلماز و مشاوره رایگان با کارشناسان و متخصصان شرکت دلکو صنعت تماس بگیرید.

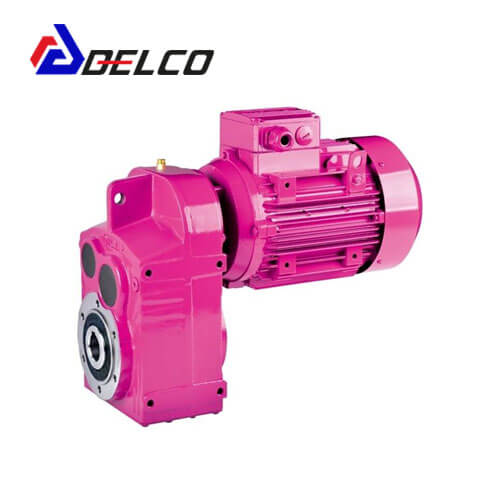

گیربکس آویز ایلماز
گیربکس آویز از تعدادی چرخ‌دنده هلیکال تشکیل شده است. ورودی و خروجی در این مدل با یکدیگر هم جهت ولی در راستای متفاوت قرار دارد. به دلیل نوع مکانیزم موجود در گیربکس آویز، به آن گیربکس شافت موازی نیز می‌گویند. شرکت ایلماز ترکیه یکی از معتبرترین شرکت های سازنده گیربکس در اروپا می باشد که به دلیل کیفیت مطلوب محصولات خود بازار فروش بسیاری خوبی برای خود در ایران ایجاد کرده است. انواع گیربکس شافت موازی ایلماز که توسط شرکت دلکو صنعت به بازار عرضه می‌شود به دو صورت ساده و ترمزدار تولید شده اند که نوع ترمزدار آن مناسب کار در انواع بالابرها و جرثقیل های ثقفی است.
مشخصات فنی گیربکس آویز Yilmaz
- دور خروجی بسیار متنوع از 0.11 دور بر دقیقه تا 752 دور بر دقیقه
- ورودی به صورت فلنجی یا شافت دار و یا کوپل مستقیم با الکتروموتور
- خروجی به صورت شفت دار و یا هالو شفت به همراه فلنج یا بدون آن
- پوسته از جنس چدن مقاوم و به صورت یک تکه و یکپارچه
- کارکرد نرم و با صدای پایین
- محدوده گشتاور خروجی از 3 نیوتن متر تا 18600 نیوتن متر
- محدوده توان ورودی به گیربکس از 0.12 کیلو وات تا 160 کیلو وات
- قابلیت نصب ترمز، اینکدر، بک استپ، ترمیستور حرارتی... بر روی الکتروگیربکس
- تعداد طبقات گیربکس از 2 تا 6 طبقه
- قابلیت نصب در تمامی جهات
- طول عمر بالا
مدل های مختلف گیربکس شفت موازی ایلماز Yilmaz
هایپر صنعت دلکو الکتروگیربکس های شفت موازی ایلمازی که وارد بازار می‌کند با توجه به نحوه نصب و همچنین خروجی خود به چند دسته تقسیم می‌شوند. در جدول زیر انواع گیربکس های آویز Yilmaz با علامت اختصاری هر کدام نشان داده شده است.
|
شماتیک گیربکس |
علامت اختصاری و توضیح |
|
|
DR..00 گیربکس آویز ورودی کوپل مستقیم با الکتروموتور (گیرموتور) و خروجی هالو شفت |
|
|
DR. .01 گیربکس آویز ورودی کوپل مستقیم با الکتروموتور (گیرموتور) و خروجی شفت |
|
|
DR..02 گیربکس آویز ورودی کوپل مستقیم با الکتروموتور (گیرموتور) و خروجی شفت به همراه فلنج |
|
|
DR..03 گیربکس آویز ورودی کوپل مستقیم با الکتروموتور (گیرموتور) و خروجی هالو شفت به همراه فلنج |
|
|
DR..0S گیربکس آویز ورودی کوپل مستقیم با الکتروموتور (گیرموتور) و خروجی هالو شفت بونفیکس (شیرینک دیسک) |
|
|
DR..0E گیربکس آویز ورودی کوپل مستقیم با الکتروموتور (گیرموتور) و خروجی اکسترودری |
|
|
DT..00 گیربگس شافت موازی با ورودی شافت و خروجی هالو شافت |
|
|
DT..01 گیربگس شافت موازی با ورودی شافت و خروجی شافت |
|
|
DT..02 گیربگس شافت موازی با ورودی شافت و خروجی شافت به همراه فلنج |
|
|
DT..03 گیربگس شافت موازی با ورودی شافت و خروجی هالو شافت به همراه فلنج |
|
|
DT..0S گیربکس شافت موازی با ورودی شافت و خروجی هالو شافت بونفیکس ( شیرینک دیسک) |
|
|
DT..0E گیربکس شافت موازی با ورودی شافت و خروجی اکستر ودری |
در صورتی که الکتروموتور و گیربکس بوسیله فلنج با یکدیگر کوپل شده باشند (الکتروگیربکس) از کد DV و در صورتیکه ورودی گیربکس فلنج مطابق با استاندارد IEC و بدون الکتروموتور باشد از کد DN استفاده می شود.

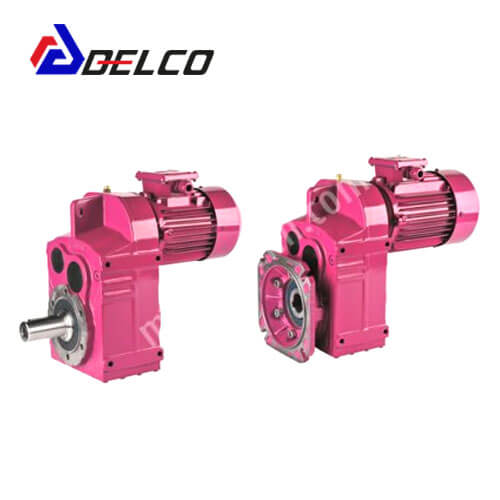

نحوه کد گذاری گیربکس آویز برند ایلماز ترکیه
گیربکس های آویزایلماز با توجه به نوع ورودی و خروجی و آپشن های درون آن کد گذاری می شوند. در زیر نحوه کد گذاری تمامی مدل های این گیربکس توضیح داده شده است.
DR474.023 E90S/4C-L02
| L02 | 4C | E90S | 3 | 02 | 4 | 7 | 4 | R | D | کد گیربکس |
| 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | شماره آیتم |
آیتم شماره 1: کد نشان دهنده گیربکس های آویز برند ایلماز می باشد
آیتم شماره 2: نشان دهنده نوع ورودی گیربکس می باشد.
- R : کوپل مستقیم با الکتروموتور (گیرموتور)
- N : ورودی فلنج کوچک یا بزرگ مطابق با استاندارد IEC بدون الکتروموتور
- V : ورودی فلنج و کوپل شده با الکتروموتور (الکتروگیربکس)
- T : ورودی شفت
آیتم شماره 3: سایز هوزینگ و پوسته گیربکس است و می تواند از 1 تا 9 باشد
آیتم شماره 4: کد بازنگری و سری ساخت گیربکس می باشد و ممکن است در آینده برای هر تغییری کد جدید ایجاد گردد
آیتم شماره 5: تعداد طبقات (استیج) گیربکس می باشد و می تواند از 2 تا 6 باشد
آیتم شماره 6: بیانگر نوع خروجی گیربکس می باشد:
- 00 : خروجی هالو شفت
- 01 : خروجی شفت
- 02 : خروجی شفت به همراه فلنج
- 03 : خروجی هالو شفت به همراه فلنج
- 0S : خروجی هالو شفت بونفیکس (شیرینک دیسک)
- 0E : خروجی اکسترودری
آیتم شماره 7: مشخص کننده کلاس بازدهی الکتروموتور (IE3) می باشد. عدد مربوط به کلاس بازدهی می‌تواند از 1 تا 4 باشد.
آیتم شماره 8: نشان دهنده مشخصات کلی الکتروموتور کوپل شده با گیربکس می باشد:
- E : تایپ الکتروموتور
- 90 : اندازه فریم (پوسته) الکتروموتور
- S : طول فریم (پوسته) الکتروموتور
آیتم شماره 9: نشان دهنده تعداد قطب و دور الکتروموتور می باشد. تعداد قطب ها می تواند 2 یا 4 و یا 6 باشد.
آیتم شماره 10: مشخص کننده نوع ترمز و میزان گشتاور آن می باشد:
| L: نشان دهنده ترمز برای الکتروموتور است | |
| L | ترمز 220 ولت به همراه فن |
| P | ترمز 24 ولت به همراه فن |
| S | ترمز 220 ولت بدون فن |
| Z | ترمز 24 ولت بدون فن |
| 02 : میزان گشتاور قابل تحمل ترمز را نشان می دهد | |
| 01 : 10 نیوتن متر | 10 : 100 نیوتن متر |
| 02 : 25 نیوتن متر | 20 : 200 نیوتن متر |
| 04 : 40 نیوتن متر | 30 : 300 نیوتن متر |
| 05 : 50 نیوتن متر | 40 : 400 نیوتن متر |
در صورتیکه گیربکس از نوع DN (ورودی فلنج بر اساس استاندارد IEC) باشد، باید نوع فلنج (بزرگB5 و کوچکB14) و سایز فریم الکتروموتور ورودی مشخص شود. جدول زیر کد گذاری مربوط به ورودی گیربکس را نشان می دهد.
| A11 | B10 | A10 | B09 | A09 | B08 | A08 | B07 | A07 | B06 | A06 | کد |
| 112 B5 | 100 B14 | 100 B5 | 90 B14 | 90 B5 | 80 B14 | 80 B5 | 71 B14 | 71 B5 | 63 B14 | 63 B5 | سایز فریم و نوع فلنج |
| A31 | A28 | A25 | A22 | A20 | A18 | A16 | B13 | A13 | B11 | کد |
| 315 B5 | 280 B5 | 250 B5 | 225 B5 | 200 B5 | 180 B5 | 160 B5 | 132 B14 | 132 B5 | 112 B14 | سایز فریم و نوع فلنج |
سایز مختلف گیربکس آویز ایلماز
گیربکس های آویز برند ایلماز در 9 سایز مختلف تولید می شوند. در جدول زیر قطر هالو شفت خروجی و ماکزیمم توان ورودی به هر سایز گیربکس مشخص شده است.
| سایز گیربکس آویز ایلما ز | قطر شافت گیربکس آویز (میلیمتر) | حداکثر توان ورودی به گیربکس (کیلو وات) |
| DR172 | 30 | 3 |
| DR272 / DR282 | 35 / 45 | 7.5 |
| DR372 | 45 | 7.5 |
| DR472 | 55 | 15 |
| DR572 | 70 | 22 |
| DR672 | 80 | 30 |
| DR772 | 90 | 45 |
| DR872 | 110 | 90 |
| DR972 | 120 | 160 |

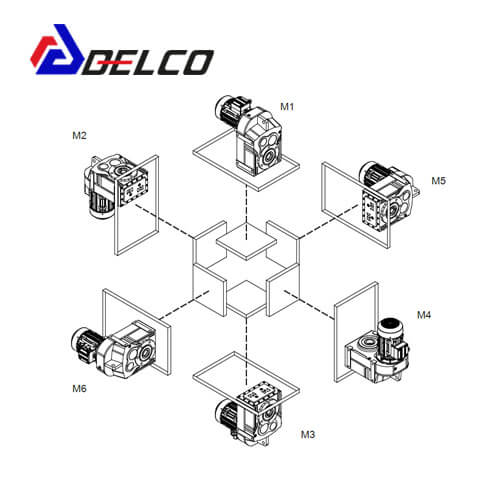

نحوه نصب الکتروگیربکس های شافت موازی برند ایلماز
الکتروگیربکس های آویز ایلماز قابلیت نصب در تمامی جهات ممکن و به صورت افقی و عمودی را دارا می‌باشند.

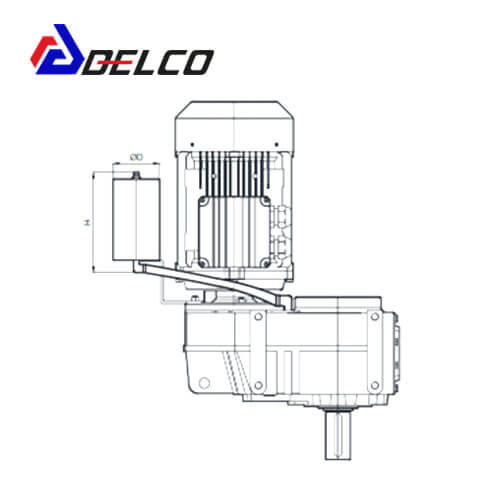

در صورتیکه نصب الکتروگیربکس آویز در حالت M4 باشد، در برخی از سایزها و در نسبت تبدیل کمتر از 1:20 بهتر است از یک مخزن روغن خارجی جهت اطمینان از عدم خالی شدن روغن درون گیربکس استفاده کرد. در جدول زیر ابعاد مخزن مناسب با توجه به سایز گیربکس نشان داده شده است.
| سایز گیربکس شافت موازی ایلماز | D (میلیمتر) | H (میلیمتر) |
| D57 | 100 | 150 |
| D67, D77 | 150 | 250 |
| D87, D97 | 180 | 400 |
میزان روغن مناسب جهت روان‌کاری هر یک از سایزهای گیربکس آویز ایلماز
با توجه به سایز گیربکس و نحوه نصب، میزان روغن مورد نیاز برای گیربکس های آویز مشخص می شود. در جدول زیر مقدار روغن مناسب برای هر سایز در تمامی جهات نصب ذکر شده است.
| سایز گیربکس شافت موازی ایلماز | میزان روغن مورد نیاز با توجه به نحوه نصب (لیتر) | |||||
| M1 | M2 | M3 | M4 | M5 | M6 | |
| DR172 | 1.3 | 1.5 | 1.0 | 1.6 | 1.4 | 1.3 |
| DR173 | 1.0 | 1.3 | 0.8 | 1.55 | 1.2 | 1.2 |
| DR272 | 1.9 | 2.2 | 1.3 | 2.5 | 2.0 | 1.95 |
| DR273 | 1.8 | 2.0 | 1.2 | 2.0 | 2.0 | 2.0 |
| DR282 | 2.4 | 3.0 | 2.0 | 2.9 | 2.7 | 2.7 |
| DR283 | 2.3 | 2.9 | 1.8 | 2.6 | 3.2 | 2.5 |
| DR372 | 3.2 | 3.7 | 2.4 | 3.6 | 3.5 | 3.4 |
| DR373 | 3.0 | 3.7 | 2.0 | 3.5 | 3.3 | 3.3 |
| DR472 | 6.8 | 7.0 | 4.6 | 7.5 | 6.8 | 6.7 |
| DR473 | 6.4 | 7. 0 | 4.0 | 6. 6 | 6.5 | 6.5 |
| DR572 | 11.4 | 12.7 | 8.6 | 15 | 11.9 | 11.6 |
| DR573 | 11.2 | 12.4 | 7.4 | 12.5 | 11.5 | 11.5 |
| DR672 | 22.0 | 27.0 | 16.0 | 26.0 | 22.8 | 22.5 |
| DR673 | 21.0 | 25.2 | 14.0 | 27.0 | 21. 5 | 21 |
| DR772 | 34.0 | 37.0 | 26.0 | 44.0 | 35.0 | 34.5 |
| DR773 | 32.0 | 35.0 | 21.0 | 40.0 | 33.0 | 32.5 |
| DR872 | 46.0 | 48.0 | 39.0 | 38.0 | 42.0 | 44.0 |
| DR873 | 48.5 | 53.0 | 39.0 | 61.0 | 50.0 | 49.0 |
| DR972 | 78.0 | 81.0 | 59.0 | 64.0 | 75.0 | 78.0 |
| DR973 | 73.0 | 76.0 | 54.0 | 61.0 | 70.0 | 73.0 |
کاربرد الکتروگیربکس آویز Yilmaz
- صنایع دارویی و بهداشتی
- انواع نوار نقاله های سایز متوسط و بزرگ
- میکسرها
- تیکنرها
- ساخت انواع بالابر
- انواع جرثقیل های ثقفی
- گیربکس های صنایع فولاد
- ساخت انواع ماشین آلات صنعتی
- صنایع لاستیک سازی
- صنایع نساجی
- کارخانجات کاغذ سازی
- صنایع دارویی و بهداشتی
خرید گیربکس آویز ایلماز
شرکت ایلماز ترکیه یکی از معتبرترین شرکت های سازنده گیربکس در اروپا می باشد که به دلیل کیفیت مطلوب محصولاتش، بازار فروش بسیاری خوبی برای خود در ایران ایجاد کرده است و هایپر صنعت دلکو این افتخار را دارد تا گیربکس آویز ایلماز را با قیمت مناسب و مقرون به صرفه به بازار عرضه نماید و شما عزیزان با خرید گیربکس آویز ایلماز در وقت و هزینه خود صرفه جویی خواهید کرد. مشاوران و متخصصان دلکو صنعت نیز آماده پاسخگویی و مشاوره در رابطه با خرید گیربکس شفت موازی ایلماز به شما عزیزان هستند.
مشحصات محصول در حال بروز رسانی است.
