گیربکس حلزونی چینی
گیربکس حلزونی چینی در 10 سایز مختلف تولید می شود. ورودی این گیربکس ها می تواند شافت و یا فلنج جهت کوپل با الکتروموتور باشد. بیشترین توان الکتروموتور قابل کوپل با گیربکس کتابی چینی 11 کیلووات و ماکزیمم گشتاور خروجی آن 1800 نیوتن متر است. قطر هالو شافت خروجی گیربکس حلزونی چینی از 11 میلیمتر تا 50 میلیمتر با توجه به سایز آن متغیر است
تحویل اکسپرس
خدمات آموزشی
کیفیت بالا
مشاوره فنی
یکی از پرکاربردترین گیربکس هایی که به دلیل ابعاد کوچک و قیمت مناسب، بیشترین کاربرد را در صنایع کوچک و متوسط دارد، گیربکس حلزونی است. شرکت دلکو صنعت عرضه کننده انواع گیربکس حلزونی چینی باکیفیت بالا و قیمت مناسب می باشد.
گیربکس حلزونی چینی
گیربکس های حلزونی چینی ساختار بسیار ساده ای دارند و از یک پیچ حلزونی یا همان ماردون که از جنس فولاد است تشکیل شده است که در خروجی با یک چرخدنده از جنس برنج یا فسفر برنز در ارتباط است. توان و دور از طریق ماردون به گیربکس منتقل می شود و بعد از کاهش دور و افزایش گشتاور از طریق خروجی چرخ دنده برنجی به خارج از گیربکس منتقل می شود. با توجه به ابعاد کوچک این گیربکس ها قیمت تمام شده آن نسبت به سایر انواع گیربکس های صنعتی پایین تر است و نگهداری از آن ها نیز ساده تر خواهد بود.
با توجه به شکل گیربکس های حلزونی به آن گیربکس مکعبی یا کتابی نیز می گویند. گیربکس حلزونی چینی یکی از پرکاربردترین انواع گیربکس های حلزونی است که به نسبت مدلهای مشابه اروپایی،کیفیت بالا و قیمت پایینی دارند و بیشترین فروش و استفاده را نیز دارند. جنس پوسته گیربکس های حلزونی در سایزهای کوچک از آلومینیوم و در سایزهای بزرگ از چدن می باشد.
گیربکس مکعبی چینی با توجه به اینکه مشابه نمونه خود از برند موتوواریو ایتالیا است، از نظر ابعادی و مشخصات ورودی و خروجی دقیقا مشابه سایزهای گیربکس مکعبی موتوواریو هستند.
شرکت دلکو صنعت با کارشناسان و متخصصان مجرب آماده ارائه مشاوره و راهنمایی به شما مشتریان عزیز برای انتخاب نوع و سایز گیربکس حلزونی چینی می باشد.

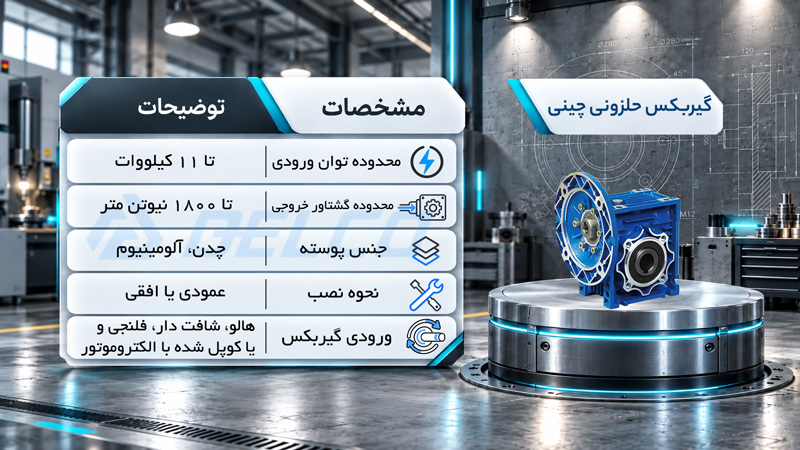

ویژگی های گیربکس حلزونی چینی
- قابل تولید در 10 سایز مختلف
- توان ورودی تا 11 کیلووات
- گشتاور خروجی تا 1800 نیوتن متر
- قطر هالوی خروجی تا 50 میلیمتر
- ورودی به صورت هالو، شافت دار، فلنجی و یا کوپل شده با الکتروموتور
- خروجی هالو شافت یا شافت دار
- خروجی با فلنج و یا بدون فلنج
- قابلیت نصب به صورت عمودی و یا افقی
- ابعاد کوچک
- قیمت پایین
- تعمیر و نگهداری آسان
- دارای خاصیت برگشت ناپذیری
- پوسته از جنس آلومینیوم یا چدن با مقاومت بالا
- کارکرد نرم با صدای بسیار کم
خاصیت عدم برگشت پذیری
یکی از ویژگی های گیربکس های حلزونی چینی خاصیت برگشت ناپذیری است. به این معنا که گیربکس از سمت ورودی قابل چرخاندن و انتقال نیرو است ولی از سمت خروجی نمی چرخد. این خاصیت مخصوصا در کانوایرهای شیب دار و در مواردی که نباید برگشت بار وجود داشته باشد بکار می آید. خاصیت برگشت ناپذیری در نسبت‌های تبدیل بالاتر از 1:50 به صورت کامل عمل می کند.
ورودی و خروجی گیربکس حلزونی چینی
ورودی یک گیربکس حلزونی چینی می تواند به صورت یکی از چهار حالت زیر باشد:
- ورودی فلنج مطابق با استاندارد IEC جهت کوپل با انواع الکتروموتور
- ورودی فلنج جهت کوپل با سروو موتور
- ورودی شافت (اتصال بوسیله کوپلینگ)
- ورودی کوپل مستقیم با الکتروموتور (گیرموتور)
خروجی یک گیربکس مکعبی چینی می تواند یکی از حالت های زیر باشد:
- خروجی هالو شافت بدون فلنج
- خروجی هالو شافت با فلنج
- خروجی شافت بدون فلنج
- خروجی شافت با فلنج
مشخصات فنی گیربکس حلزونی چینی
گیربکس کتابی چینی در 10 سایز مختلف تولید می شوند که عبارتند از: سایزهای025 و 030 و 040 و 050 و 063 و 075 و 090 و 110 و 130 و 150 .
هر چه سایز گیربکس بزرگتر باشد قابلیت انتقال توان و گشتاور بالاتری را دارد.
| سایز گیربکس | قطر هالوی خروجی گیربکس (میلیمتر) | ماکزیمم گشتاور خروجی (نیوتن متر) | ماکزیمم توان ورودی (کیلو وات) |
| PM025 | 11 | 15 | 0.18 |
| PM030 | 14 | 25 | 0.18 |
| PM040 | 18 | 50 | 0.37 |
| PM050 | 25 | 80 | 0.75 |
| PM063 | 25 | 160 | 1.5 |
| PM075 | 28 | 270 | 3 |
| PM090 | 35 | 450 | 3 |
| PM110 | 42 | 720 | 4 |
| PM130 | 45 | 1500 | 7.5 |
| PM150 | 50 | 1800 | 11 |
نسبت تبدیل گیربکس مکعبی چینی
نسبت تبدیل گیربکس های کتابی همواره ثابت و استاندارد می باشد. این گیربکس ها معمولا از نسبت تبدیل 1:7.5 تا نسبت تبدیل 1:100 تولید می شوند.
اجزای گیربکس حلزونی چینی
- فلنج ورودی
- آب بند فلنج ورودی
- آب بند قسمت انتهایی چرخ حلزون
- بیرینگ های جلو و عقب
- چرخ حلزون (ماردون)
- چرخدنده برنجی
- پوسته
گیربکس حلزونی ترکیبی
گیربکس های حلزونی چینی قابلیت کوپل با یکدیگر را دارند. این خاصیت در جاهایی که نیاز به دور بسیار پایین در خروجی گیربکس باشد کاربرد دارد. مانند انواع میکسر و همزن. برای دورهای زیر 5 دور می توان دو گیربکس حلزونی چینی را مطابق با استاندارد و با توجه به میزان گشتاور خروجی با یکدیگر کوپل کرد. برای این کار گیربکس کوچکتر در ابتدا و گیربکس بزرگتر در خروجی قرار می گیرد. این دو گیربکس بوسیله یک شافت که به عنوان واسطه ترکیبی شناخته می شود به یکدیگر وصل می شوند.
روان‌کاری گیربکس حلزونی چینی
با توجه به ابعاد کوچک و فضای داخلی اندک گیربکس های مکعبی، توجه به میزان روغن مورد نیاز جهت روان‌کاری مناسب از اهمیت بالایی برخوردار است. در جدول زیر میزان روغن مورد نیاز در شرایط نصب به صورت افقی نشان داده شده است.
| سایز گیربکس کتابی چینی | ||||||||||
| 025 | 030 | 040 | 050 | 063 | 075 | 090 | 110 | 130 | 150 | |
| مقدار روغن (لیتر) | 0.02 | 0.04 | 0.08 | 0.15 | 0.32 | 0.55 | 1.1 | 1.5 | 4.5 | 7 |
معایب گیربکس مکعبی چینی
با وجود تمامی مزایایی که این نوع گیربکس دارد، معایبی هم می توان برای آن برشمرد. در زیر معایب گیربکس حلزونی چینی عنوان شده است:
- داغ شدن بیش از حد گیربکس به دلیل فضای اندک درونی جهت روغن کاری
- مصرفی بودن به دلیل خوردگی و از بین رفتن چرخدنده برنجی
- قابلیت تحمل گشتاور پایین
- بازده پایین نسبت به دیگر انواع گیربکس به دلیل اصطکاک بالای بین ماردون و دنده برنجی
- بازده حدود 70 درصد
برندهای مهم گیربکس حلزونی چینی
برندهای مختلف و بسیار زیادی برای گیربکس حلزونی چینی در بازار ایران وجود دارد. در زیر بخشی از مهمترین برندهای موجود ذکر شده است:
- گیربکس حلزونی چینی ks
- گیربکس حلزونی چینی AMG
- گیربکس کتابی چینی TS
- گیربکس کتابی چینی CEW
- گیربکس مکعبی چینی STAR
- گیربکس مکعبی چینی DEG
خرید گیربکس حلزونی چینی
هایپر صنعت دلکو با کارشناسان و متخصصان مجرب در زمینه عرضه تجهیزات صنعتی، با افتخار آماده پاسخگویی و مشاوره در ارتباط با خرید گیربکس حلزونی چینی و دیگر تجهیزات صنعتی به شما عزیزان می‌باشند.
مشحصات محصول در حال بروز رسانی است.
