خرید گیربکس حلزونی Bonfiglioli [کف قیمت + گارانتی]

گیربکس حلزونی بونفیلیولی

نظرات کاربران :

0 از 0

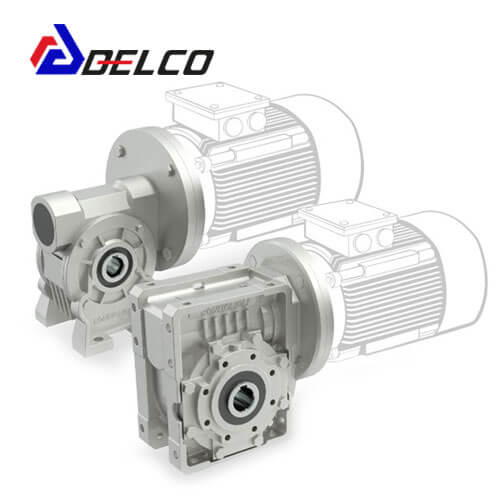

گیربکس حلزونی بونفیلیولی در دو مدل گرد و کتابی تولید می شود. گیربکس حلزونی گرد بونفیلیولی با نماد VF و در 9 سایز مختلف عرضه می شود. ماکزیمم گشتاور قابل تحمل آن 7100 نیوتن متر و بیشترین قطر هالوی خروجی گیربکس 110 میلیمتر است. گیربکس حلزونی کتابی بونفیلیولی نیز در 4 سایز تولید می شود. بیشترین گشتاور قابل انتقال در گیربکس مکعبی بونفیلیولی 830 نیوتن متر و بیشترین قطر هالوی خروجی آن 42 میلیمتر است.

تحویل اکسپرس
خدمات آموزشی
کیفیت بالا
مشاوره فنی

تماس بگیرید

تماس با کارشناس

09966642835

گیربکس حلزونی یکی از پرکاربردترین مدل گیربکس در دنیاست. گیربکس حلزونی بونفیلیولی ایتالیا به عنوان یکی از بهترین نمونه های گیربکس حلزونی در دنیا شناخته می شود. شرکت دلکو صنعت با داشتن کادری مجرب آماده ارائه مشاوره در زمینه انتخاب و خرید گیربکس حلزونی بونفیلیولی به شما مشتریان عزیز می باشد.

گیربکس حلزونی بونفیلیولی Bonfiglioli

شرکت بونفیلیولی ایتالیا یک از بهترین و باکیفیت ترین برند تولید انواع گیربکس صنعتی و الکتروموتور در دنیاست. یکی از معروف ترین محصولات این شرکت، گیربکس حلزونی می‌باشد. انواع گیربکس حلزونی بونفیلیولی ایتالیا به صورت گرد و مکعبی توسط این شرکت عرضه می‌شود و بسیاری از برندهای مطرح دنیا محصولات خود را با الهام از شکل ظاهری و استانداردهای این شرکت تولید می کنند.دلکو صنعت به عنوان عامل فروش،مسئولیت عرضه این محصول را به عهده گرفته است. گیربکس حلزونی بونفیلیولی دارای یک مرحله کاهش دور است و به همین جهت دارای ابعاد کوچک است. هر گیربکس حلزونی از یک ماردون فولادی در ورودی تشکیل می شود که به ‌وسیله محرک خارجی مانند الکتروموتور یا هیدروموتور به حرکت درمی آید. ماردون فولادی که اصطلاحا به پیچ حلزون معروف است در تماس با یک چرخدنده از جنس برنج یا فسفر برنز است و تعداد دندانه‌های چرخ‌ دنده برنجی نسبت تبدیل گیربکس را مشخص می کند. چرخ‌دنده برنجی بعد از مدتی در تماس با ماردون دچار خوردگی شده و باید تعویض گردد.

با توجه به ابعاد کوچک گیربکس حلزونی و فضای اندک جهت ذخیره روغن، همواره باید از پر بودن روغن درون گیربکس اطمینان حاصل کرد.

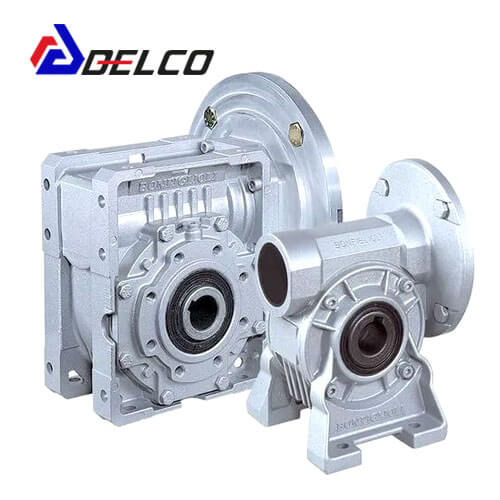

مشخصات فنی گیربکس حلزونی بونفیلیولی Bonfiglioli

گیربکس حلزونی بونفیلیولی با توجه به شکل ظاهری و نحوه نصب در دو مدل زیر تولید می شود:

گیربکس حلزونی مکعبی بونفیلیولی سری W
گیربکس حلزونی گرد بونفیلیولی سری VF

گیربکس حلزونی سری W بونفیلیولی

طراحی این گیربکس ها به صورت مکعبی شکل است و ورودی با خروجی نود درجه اختلاف جهت دارد. گیربکس حلزونی بونفیلیولی سری W در چهار سایز مختلف W63 و W75 و W90 و W110 تولید می‌شود. در جدول زیر مشخصات فنی تمامی سایزهای گیربکس کتابی بونفیلیولی نشان داده شده است.

سایز گیربکس	قطر شافت خروجی (میلیمتر)	ماکزیمم توان ورودی (کیلووات)	ماکزیمم گشتاور قابل تحمل (نیوتن متر)	محدوده نسبت تبدیل
W63	25	4	190	1:7 الی 1:100
W75	30	7.5	320	1:7 الی 1:100
W86	35	11	440	1:7 الی 1:100
W110	42	18.5	830	1:7 الی 1:100

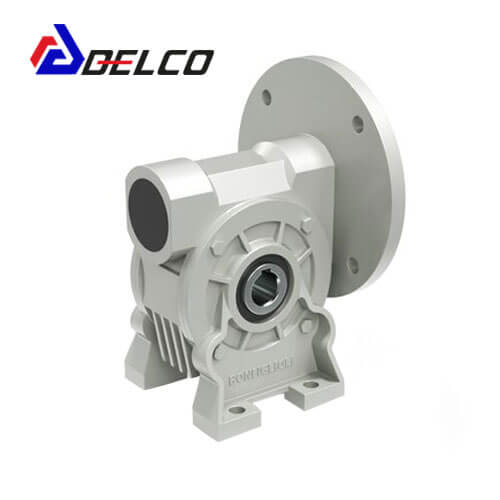

گیربکس حلزونی سری VF بونفیلیولی

ظاهر این گیربکس ها به صورت گرد بوده و نسبت به سری W تنوع بیشتری دارند. گیربکس حلزونی VF بونفیلیولی در 9 سایز مختلف VF27 و VF30 و VF44 و VF49 و VF130 و VF150 و VF185 و VF210 و VF250 تولید می‌شوند.
در جدول زیر مشخصات فنی گیربکس حلزونی گرد بونفیلیولی نمایش داده شده است.

سایز گیربکس	قطر شافت خروجی (میلیمتر)	ماکزیمم توان ورودی (کیلووات)	ماکزیمم گشتاور قابل تحمل (نیوتن متر)	محدوده نسبت تبدیل
VF27	9	0.37	13	1:7 الی 1:100
VF30	14	0.55	24	1:7 الی 1:100
VF44	18	1.1	55	1:7 الی 1:100
VF49	25	2.2	88	1:7 الی 1:100
VF130	45	22	1500	1:7 الی 1:100
VF150	50	30	2000	1:7 الی 1:100
VF185	60	55	3600	1:7 الی 1:100
VF210	90	75	5000	1:7 الی 1:100
VF250	110	110	7100	1:7 الی 1:100

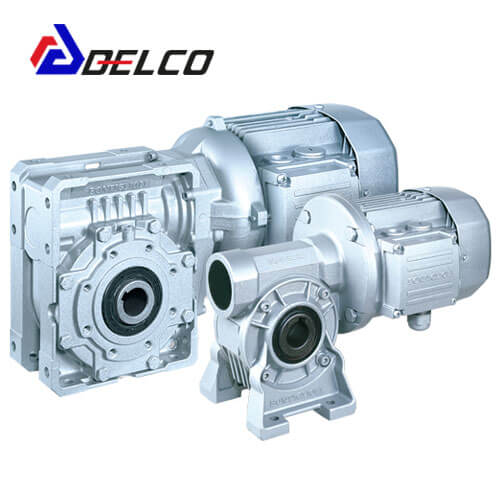

ویژگی های گیربکس حلزونی بونفیلیولی

رنج گسترده نسبت تبدیل از 7 تا 100 به صورت تکی و تا 2300 به صورت ترکیبی
توان ورودی از 0.22 کیلو وات تا 109 کیلو وات برای ورودی 2800 دور در دقیقه و 75 کیلووات برای ورودی 1400 دور در دقیقه
گشتاور خروجی تا 7100 نیوتن متر
قطر شافت خروجی از 9 میلیمتر تا 110 میلیمتر
بازده قابل قبول گیربکس
کارکرد نرم و آرام
ابعاد کوچک
طول عمر بالا در صورت انتخاب و بهره برداری صحیح
چرخ‌دنده ها از جنس فولاد آلیاژی و برنج
خروجی به صورت هالو شافت
قابلیت نصب فلنج کوچک و بزرگ در خروجی گیربکس
امکان نصب ترمز، اینکودر، هیتر و بک استپ بر روی الکتروموتور
لقی و بک لش (Back Lash) قابل قبول
قابلیت نصب به وسیله بازوی گشتاوری Torque Arm
قابلیت کوپل با انواع الکتروموتور سه فاز و تک فاز و سروو موتور

کدگذاری گیربکس حلزونی بونفیلیولی

یکی از مهمترین نکات در زمینه انتخاب یک گیربکس مناسب و یا جایگزینی آن با یک گیربکس مشابه از برندی دیگر، مهارت در پلاک خوانی می باشد. در زیر نحوه کدگذاری و پلاک خوانی الکتروگیربکس های حلزونی بونفیلیولی با توضیح کامل هر بخش بیان شده است.

W63 L1 UF1 D25 24 S2 B14 B3

کد	W	63	L1	UF1	D25	24	S2	B14	B3
شماره آیتم	1	2	3	4	5	6	7	8	9

آیتم شماره ۱:
کد مشخص کننده نوع گیربکس حلزونی برند بونفیلیولی بوده و می تواند یکی از سه مدل زیر باشد:

گیربکس حلزونی سری VF و W
گیربکس حلزونی هلیکال (ورودی یک زوج چرخ‌دنده هلیکال) سری WFR و WR
گیربکس حلزونی ترکیبی سری VF/VF و VF/W و W/VF

آیتم شماره ۲:

سایز گیربکس حلزونی بونفیلیولی را مشخص می کند و و با توجه به مدل گیربکس به صورت زیر می باشد:

سایزهای سری VF : 27 , 30 , 44 , 49 , 130 , 150 , 185 , 210 , 250
سایزهای سری VFR : 44 , 49 , 130 , 150 , 185 , 210 , 250
سایزهای سری W, WR : 63 , 75 , 86 , 110
سایزهای ترکیبی سری VF/VF : 30/44 , 30/49 , 130/210 , 130/250
سایزهای گیربکس ترکیبی VF/W : 30/63 , 44/75 , 44/86 , 49/110
سایزهای ترکیبیW/VF : 63/130 , 86/150 , 86/185

آیتم شماره ۳:
محدود کننده میزان گشتاور است و از آسیب به گیربکس جلوگیری می کند.
آیتم شماره ۴:
بیانگر نوع نصب، طراحی پوسته و نوع خروجی گیربکس است:

VF … F

گیربکس حلزونی با خروجی فلنج استاندارد

VF … N

گیربکس حلزونی پایه دار-ورودی زیر خروجی

VF … P

گیربکس حلزونی با درپوش جانبی برای نصب

VF … FC

گیربکس حلزونی با خروجی فلنج کوچک

VF … A

گیربکس حلزونی پایه دار-ورودی بالای خروجی

VF … U

گیربکس حلزونی پایه دار

W … U

گیربکس حلزونی با پوسته عمومی

VF … V

گیربکس حلزونی پایه دار-ورودی عمودی

W … UFC

گیربکس حلزونی مکعبی با فلنج خروجی کوچک

W … UF

گیربکس حلزونی مکعبی با فلنج خروجی استاندارد

آیتم شماره ۵:

نشان دهنده قطر هالوی خروجی گیربکس است و می تواند از 9 میلیمتر تا 110 میلیمتر باشد.

آیتم شماره ۶:

نسبت تبدیل گیربکس را نشان می دهد.

آیتم شماره۷:

ورودی گیربکس حلزونی بونفیلیولی را نشان می دهد:

P : ورودی فلنج جهت کوپل با الکتروموتور با استاندارد IEC
S… : ورودی کوپل شده با الکتروموتور
HS : ورودی گیربکس حلزونی شافت می باشد

آیتم شماره ۸:

اندازه فلنج ورودی گیربکس جهت کوپل با الکتروموتور را نشان می دهد و می توان بزرگ (B5) و یا کوچک (B14) باشد.

آیتم شماره ۹:

نحوه نصب گیربکس را نشان می دهد. با توجه به نوع گیربکس، می تواند به صورت افقی و یا عمودی و در شش جهت ممکن نصب شود.

خرید گیربکس حلزونی بونفیلیولی

کارشناسان و متخصصان شرکت دلکو صنعت با سال ها تجربه و تخصص در زمینه فروش انواع الکتروگیربکس‌های حلزونی بونفیلیولی آماده ارائه مشاوره در زمینه انتخاب الکتروگیربکس مناسب برای شما صنعتگران و مشتریان عزیز می باشند. برای خرید گیربکس حلزونی بونفیلیولی با ما تماس بگیرید.

مشحصات محصول در حال بروز رسانی است.

دیدگاه کاربران

دیدگاهی ثبت نشده است.

قیمت گیربکس حلزونی بونفیلیولی

سوالات متداول

بله این دو مدل گیربکس قابلیت جایگزینی با یکدیگررا دارند.

ممکن است میزان روغن درون گیربکس کاهش پیدا کرده باشد یا نوع روغن مناسب نباشد و یا توان ورودی و گشتاور خروجی گیربکس بیش از توان آن باشد.

برای اطلاع از زمان تعویض روغن، حتما به کاتالوگ گیربکس مراجعه کنید. معمولا با توجه به شرایط کاری بین 5000 تا 8000 ساعت بعد از استفاده، روغن گیربکس را باید تعویض نمود.
