گیربکس حلزونی

گیربکس حلزونی یکی از پرکاربردترین انواع گیربکس در صنایع مختلف است که به دلیل طراحی کوچک، عملکرد بی‌ صدا و قیمت مناسب، مورد توجه بسیاری از مهندسان و صنعتگران قرار گرفته است. گیربکس حلزونی یا گیربکس کتابی یکی از کوچک‌ ترین و ارزان‌ ترین مدل گیربکس است که برای انتقال گشتاور کم تا متوسط استفاده می‌ شود. ساختار این گیربکس به گونه‌ ای است که امکان نصب در فضاهای محدود را فراهم کرده و در عین حال از دوام و طول عمر بالایی برخوردار است. از این رو، انتخابی مناسب برای تجهیزات سبک و نیمه‌ سنگین به شمار می‌ رود. شرکت دلکو صنعت با ارائه انواع گیربکس از برند مختلف در خدمت شما مشتریان عزیز می باشد.

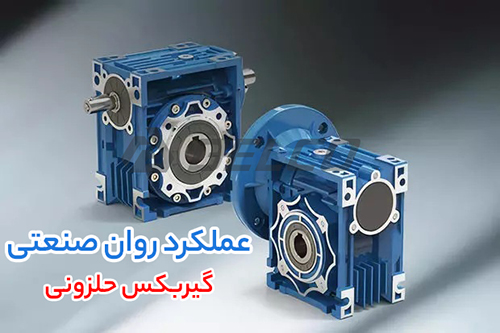

گیربکس حلزونی چیست؟

یکی از پر مصرف ترین گیربکس موجود در صنعت که توسط شرکت دلکو صنعت عرضه می‌ شود، گیربکس حلزونی (Worm Gearbox) است. این نوع گیربکس به دلیل کوچک بودن و قابلیت انتقال گشتاور پایین، در دستگاه های کوچک به فراوانی استفاده می‌ شود. این محصول یک گیربکس مصرفی بوده و بعد از مدتی نیاز به تعویض و جایگزینی دارد. به دلیل جنس چرخدنده اصلی که از برنج یا فسفر برنز است، بعد از مدتی در تماس با ماردون فولادی از بین می رود. گیربکس کتابی یازده به نسبت پایین تری دارد و گرمای بیشتری تولید می کند.


مکانیزم گیربکس حلزونی Worm Gearbox

گیربکس Worm از یک ماردون یا پیچ حلزونی از جنس فولاد در ورودی آن تشکیل شده که به یک چرخ‌ دنده از جنس برنج یا فسفر برنز درگیر است. مکانیزم عمل این گیربکس بر اساس اصطکاک بالای بین ماردون و دنده برنجی است. توان به وسیله یک مولد قدرت مانند الکتروموتور یا هیدروموتور به ورودی گیربکس منتقل می‌ شود و بعد از کاهش دور و افزایش گشتاور از خروجی توسط دنده برنجی منتقل می‌ شود. محور حرکت ماردون و چرخ‌ دنده برنجی بر هم عمود می باشد در نتیجه ورودی و خروجی 90 درجه با یکدیگر اختلاف دارد. با توجه به ظاهر مکعبی شکل بودن این گیربکس، از آن با عنوان گیربکس مکعبی نیز یاد می‌ شود. دنده برنجی مصرفی بوده و بعد از مدتی خورده می شود و نیازمند تعویض است.


خاصیت برگشت ناپذیری گیربکس کتابی

یک مزیت بسیار مهم در این نوع گیربکس که باعث استفاده فراوان از آن شده است، خاصیت برگشت ناپذیر بودن گیربکس است. به این معنی که ماردون ورودی می تواند چرخ‌دنده خروجی را به حرکت درآورد ولی چرخ‌دنده برنجی خروجی قادر به حرکت ماردون ورودی نیست. این خاصیت به خصوص در کانوایرهای شیب دار و بالابرها مورد استفاده قرار می گیرد و در صورت قطع برق از برگشت بار جلوگیری می کند. هر چه نسبت تبدیل گیربکس بالاتر باشد خاصیت برگشت ناپذیری بهتر عمل می کند.

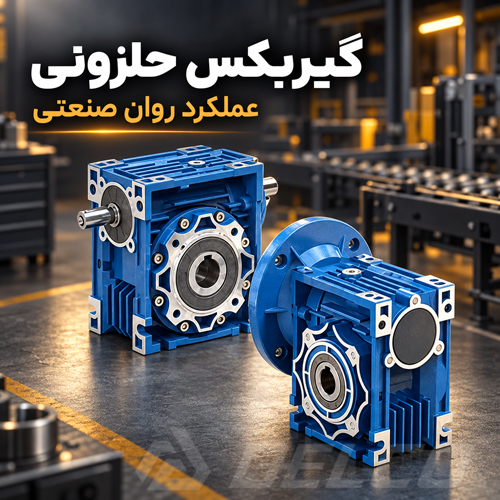

نسبت تبدیل گیربکس مکعبی

گیربکس های حلزونی در نسبت تبدیل های مشخص تولید می شوند. این گیربکس معمولا در پایین ترین نسبت 1:7.5 و در بالاترین نسبت 1:100 می باشند. البته بعضی از برندهای اروپایی مانند موتوواریو ایتالیا در سایز های کوچک نسبت تبدیل 1:5 نیز تولید می کنند.

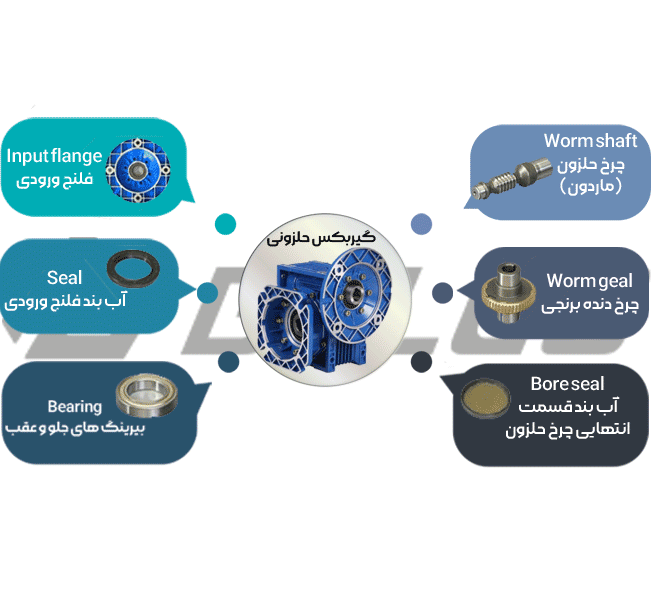

اجزای تشکیل دهنده گیربکس حلزونی

این گیربکس از اجزای مختلفی تشکیل شده است که هر یک نقش مشخصی در انتقال حرکت و کاهش دور دارند. طراحی این قطعات به گونه‌ ای است که عملکرد یکنواخت، بی‌ صدا و کارآمد گیربکس را تضمین می‌ کند. درک کلی اجزای این نوع گیربکس، شناخت بهتری از نحوه کارکرد و نگهداری آن فراهم می‌ سازد. در ادامه به معرفی مهم‌ ترین اجزای تشکیل‌ دهنده آن می‌ پردازیم:

• ماردون یا پیچ حلزون
• دنده برنجی
• شافت و یا فلنج ورودی
• پوسته از جنس آلومینیوم یا چدن
• بلبرینگ ها
• درپوش بلبرینگ
• آب بند
• پیچ روغن

گیربکس حلزونی می تواند با هر دستگاه انتقال قدرت از قبیل سروو موتور، الکتروموتور، هیدروموتور و ... کوپل شود. همچنین به دلیل پایین بودن گشتاور تولیدی این گیربکس ها می توان در ورودی از هند ویل یا چرخ دستی استفاده کرد.

انواع گیربکس حلزونی

این نوع گیربکس به دو صورت مکعبی و گرد تولید و توسط شرکت دلکو صنعت عرضه می‌ شود.

گیربکس حلزونی مکعبی معمولا با نام تجاری NMRV شناخته می شود. اگر ورودی گیربکس شافت باشد با کد NRV معرفی می شود. البته این نامگذاری برای شرکت های مختلف متفاوت است. کد بیان شده مربوط به شرکت موتوواریو ایتالیا می باشد که سایر شرکت ها نیز از استاندارد ابعادی به کار گرفته شده در این شرکت استفاده می کنند. شرکت بونفیلیولی ایتالیا نیز یکی دیگر از شرکت های مطرح در تولید این نوع گیربکس می باشد. این شرکت گیربکس حلزونی گرد خود را با نام تجاری VF (ورودی شافت) و MVF (ورودی فلنج) ارائه می کند.

• گیربکس حلزونی NMRV و گیربکس حلزونی NRV

این نوع گیربکس مکعبی شکل بوده و ورودی و خروجی با یکدیگر زاویه 90 درجه دارند. گیربکس مکعبی معمولا در 10 سایز مختلف تولید می شود. خروجی گیربکس اغلب به صورت هالو بوده و در صورت درخواست مشتری امکان نصب فلنج در خروجی آن نیز امکان پذیر است. ورودی گیربکس هم می تواند شافت دار و هم می تواند فلنجی جهت کوپل با الکتروموتور باشد. ماکزیمم توان ورودی به گیربکس مکعبی 11 کیلووات و حداکثر گشتاور تولیدی آن نیز 2000 نیوتن متر می باشد. قطر هالوی خروجی گیربکس حداقل 11 میلیمتر و حداکثر 50 میلیمتر است.


• گیربکس حلزونی VF و MVF

گیربکس VF دارای ورودی شافت و خروجی هالو می باشد. در ورودی این گیربکس می توان از هند ویل Hand Wheel یا چرخ دستی استفاده کرد به همین دلیل از آن با گیربکس حلزونی دستی نیز یاد می شود. همچنین این گیربکس با استفاده از پولی تسمه و چرخ زنجیر و انواع کوپلینگ ها به الکتروموتور و سایر دستگاه های مولد قدرت وصل می شود. از این مکانیز مخصوصا برای ساخت بالابرهای ساختمانی استفاده می شود.

گیربکس MVF همانند VF می باشد با این تفاوت که ورودی آن هالو و فلنج جهت کوپل با الکتروموتور، سروو موتور، هیدروموتور وغیره می باشد.
گیربکس های حلزونی گرد تحمل گشتاور بالاتری نسبت به مدل مکعبی خود را دارند. ماکزیمم توان ورودی به گیربکس گرد 90 کیلووات و حداکثر گشتاور تولیدی آن نیز 70000 نیوتن متر می باشد. قطر هالوی خروجی گیربکس حداقل 11 میلیمتر و حداکثر 110 میلیمتر است.


• گیربکس حلزونی مرکب

گاهی نیازمند این هستیم که از گیربکس با دور بسیار پایین استفاده کنیم. در این صورت می بایست دو گیربکس حلزونی را با یکدیگر ترکیب نمود که حاصل آن یک گیربکس مرکب با دور بسیار پایین خواهد بود. گیربکس اول که به مولد قدرت وصل می شود کوچکتر بوده و این گیربکس بوسیله یک رابط که واسطه ترکیب نامیده می شود به گیربکس اصلی که بزرگتر است کوپل می شود.

مزایای گیربکس حلزونی

این محصول به دلیل ویژگی‌ های ساختاری و عملکردی خاص خود، مزایای متعددی را برای کاربران فراهم می‌ کند. این مزایا موجب شده‌ اند تا این نوع گیربکس در بسیاری از پروژه‌ ها و صنایع به گزینه‌ ای محبوب تبدیل شود. درک این مزایا به انتخاب بهتر و بهره‌ برداری مؤثرتر از گیربکس کمک می‌ کند. در ادامه به برخی از مهم‌ ترین مزایای این گیربکس اشاره خواهیم کرد:

• کوچک بودن
• ارزان بودن
• تعمیر و نگهداری آسان
• لوازم و قطعات قابل تعویض
• برگشت ناپذیر بودن
• صدای بسیار پایین
• قابلیت نصب در تمامی جهات و به صورت عمودی و افقی
• قابلیت استفاده از هندویل در ورودی

نکات روغن‌ کاری گیربکس حلزونی مکعبی

• این نوع گیربکس به دلیل کوچک بودن حجم اندکی جهت روغن‌ کاری دارد.
• همواره باید توجه داشت که روغن موجود در گیربکس بررسی و در صورت کاهش آن نسبت به جایگزینی روغن اقدام نمود.
• روغن مورد نیاز جهت گیربکس با توجه به دمای محیط متفاوت است و اغلب از واسکازین با گرید 150 برای محیط خنک و واسکازین با گرید 220 برای محیط گرم استفاده می شود.
• بعد از هر 7000 ساعت کار روغن موجود در گیربکس نیازمند تعویض می باشد.

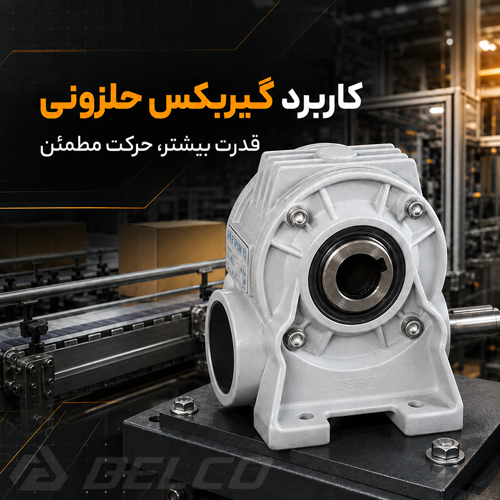

کاربرد Worm Gearbox

این محصول با توجه به ویژگی‌ هایی مانند ابعاد جمع‌ و جور، صدای کم و قابلیت نصب آسان، در حوزه‌ های مختلف صنعتی و غیرصنعتی کاربرد فراوانی دارد. این نوع گیربکس در بسیاری از ماشین‌ آلات و تجهیزات مکانیکی مورد استفاده قرار می‌ گیرد و نقش مهمی در بهینه‌ سازی انتقال نیرو ایفا می‌ کند. شناخت کاربردهای متنوع آن می‌ تواند در انتخاب درست و استفاده بهینه از این محصول تأثیرگذار باشد. در ادامه به برخی از کاربردهای رایج اشاره می‌ شود:

• انواع بالابر ساختمانی و انسانی
• انواع کانوایر و نوار نقاله های کوچک و متوسط
• خطوط انتقال مواد در صنایع کاشی و سرامیک
• صنایع پتروشیمی
• صنایع خودروسازی
• صنایع مواد غذایی و بسته بندی
• صنایع ذوب و فولاد
• صنایع کشاورزی و ساخت انواع گلخانه ها
• جهت کوپل با انواع پمپ ها مخصوصا پمپ های سیلندری
• انواع خردکن و سیستم غربالگری

مهمترین برند گیربکس حلزونی موجود در ایران

گیربکس حلزونی در بازار ایران عمدتاً از تولیدات برندهای معتبر و شناخته شده داخلی ‌و خارجی تأمین می‌ شود. از میان برندهای داخلی، شرکت سهند دور اصفهان به‌ عنوان شناخته‌ شده‌ ترین تولیدکننده این نوع گیربکس مطرح است. همچنین برندهایی مانند شاکرین صنعت سپاهان، رستمی و کاردان در این دسته جایگاه دارند. در میان برندهای خارجی، SEW (آلمان)، Bonfiglioli (ایتالیا)، Motovario (ایتالیا)، Yilmaz (ترکیه) و Rossi (ایتالیا) از محبوب‌ ترین گزینه‌ ها در بازار ایران هستند. در ادامه به معرفی مهمترین برندها به‌ صورت خلاصه پرداخته می‌ شود:

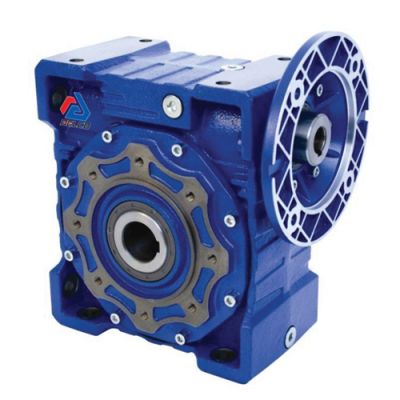

• گیربکس حلزونی موتوواریو ایتالیا

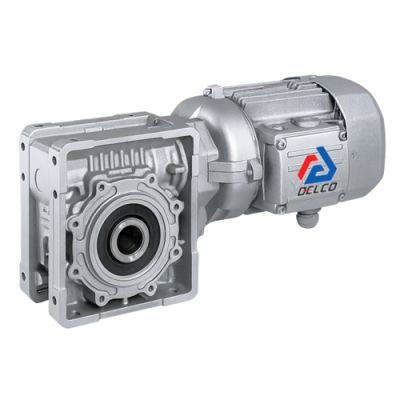

• گیربکس حلزونی بونفیلیولی ایتالیا

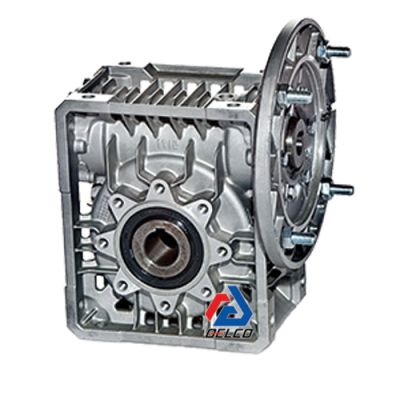

• گیربکس حلزونی Siti ایتالیا

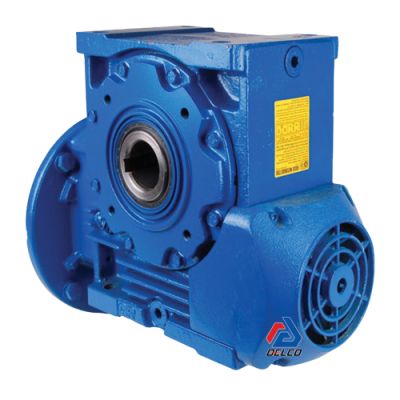

• گیربکس حلزونی Rossi ایتالیا

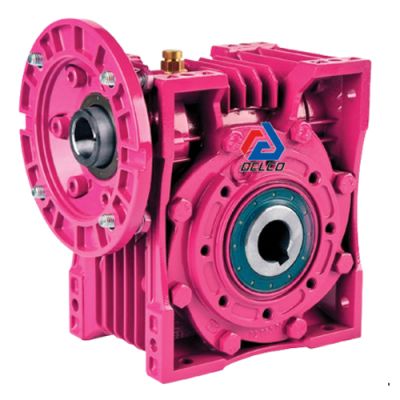

• گیربکس حلزونی ایلماز ترکیه

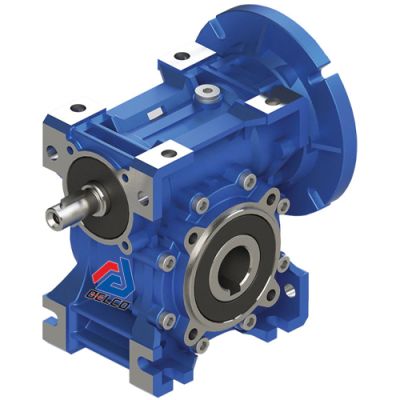

• گیربکس حلزونی PGR ترکیه

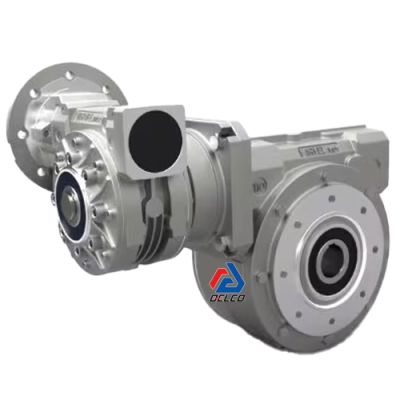

• گیربکس حلزونی وارول ایتالیا Varvel
• گیربکس حلزونی ترامک
• گیربکس حلزونی هیدرومک

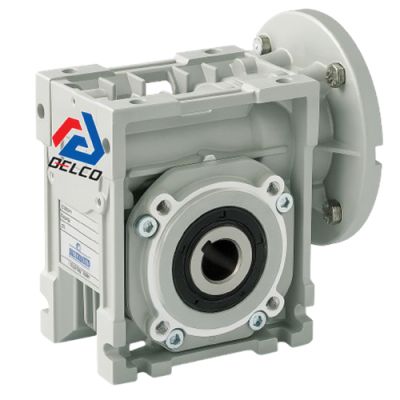

• گیربکس حلزونی ترنستکنو
• گیربکس حلزونی موتیو
• گیربکس حلزونی SEW آلمان

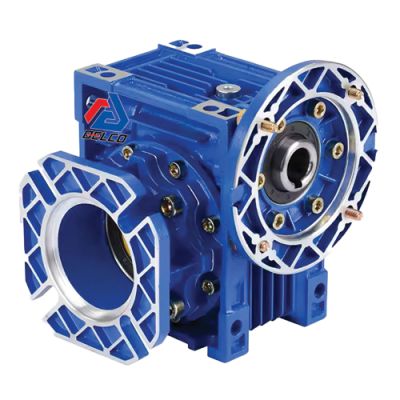

• گیربکس حلزونی چینی

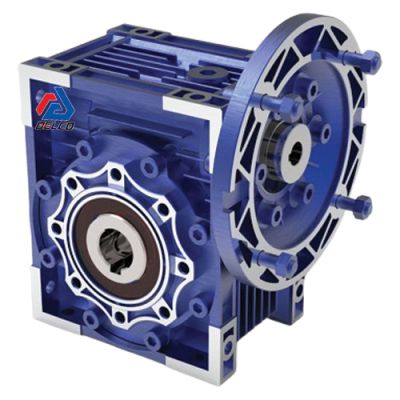

• گیربکس حلزونی سهند
• گیربکس حلزونی شاکرین

خرید گیربکس حلزونی

شرکت دلکو صنعت مفتخر است که با تامین و عرضه انواع گیربکس حلزونی ، گام مهمی را در صنعت برداشته و همچنین قیمت انواع محصول ایرانی و چینی و اروپایی را نیز مناسب در نظر گرفته است. شما عزیزان می‌ توانید جهت انتخاب گیربکس مناسب با کارشناسان و متخصصان شرکت دلکو صنعت تماس حاصل نمایید.
