گیربکس حلزونی ترنستکنو

گیربکس حلزونی ترنستکنو

نظرات کاربران :
0 از 0

گیربکس حلزونی ترنستکنو در دو مدل کتابی و گرد تولید می شود. گیربکس حلزونی کتابی ترنستکنو با کد CM و در 10 سایز مختلف از سایز CM026 تا CM130 روانه بازار می شود. گیربکس حلزونی گرد ترنستکنو نیز با کد CL در 6 سایز گوناگون از سایز CL026 تا CL070 ارائه می گردد. ماکزیمم گشتاور قابل تحمل توسط این گیربکس ها 1200 نیوتن متر و بیشترین توان قابل کوپل با آن 7.5 کیلو وات است.

  • تحویل اکسپرس
  • خدمات آموزشی
  • کیفیت بالا
  • مشاوره فنی

شرکت ترنستکنو ایتالیا با بیش از 50 سال سابقه در زمینه تولید و عرضه انواع گیربکس های صنعتی به یکی از نام های شناخته شده در صنعت تبدیل شده است. این شرکت انواع گیربکس های صنعتی خود را مطابق با استانداردهای اتحادیه اروپا تولید می کند. انواع گیربکس، الکتروموتو و درایوهای کنترلی (اینورتر) از جمله محصولات شرکت ترنستکنو ایتالیا است. یکی از معروف ترین و پر فروش ترین محصولات برند ترنستکنو، گیربکس حلزونی است. گیربکی حلزونی ترنس تکنو با توجه به کیفیت و مزایای مناسب در اکثر صنایع کوچک و بزرگ استفاده می شود. برای مشاوره رایگان، بررسی کاتالوگ و خرید گیربکس حلزونی ترنستکنو با کارشناسان دلکو صنعت تماس بگیرید.



فروش گیربکس حلزونی ترنستکنو

گیربکس کتابی ترنستکنو با توجه به ابعاد کوچک و قیمت به صرفه بسیار پرکاربرد است. گیربکس حلزونی Transtecno از یک ماردون یا پیچ فولادی به همراه یک چرخدنده برنجی تشکیل می شود. الکتروموتور یا هر محرک دیگر ماردون را به حرکت در می آورد. ماردون یا چرخدنده مارپیچ با چرخدنده برنجی درگیر است و باعث حرکت آن می شود. گشتاور از طریق هالو یا شافت خروجی متصل به چرخدنده برنجی به خارج از گیربکس منتقل می شود. بدلیل مکانیزم خاص گیربکس حلزونی و نوع اتصال ماردون و چرخدنده برنجی، بازده این گیربکس ها نسبت به سایر انواع گیربکس کمتر است. انرژی اتلاف شده از به صورت گرما و از طریق سطح گیربکس به فضای بیرون منتقل می شود. معمولا دنده برنجی بعد از مدتی در تماس با ماردون دچار خوردگی می شود و باید تعویض گردد.



گیربکس حلزونی ترنستکنو



مشخصات فنی گیربکس حلزونی ترنستکنو (Transtecno)

گیربکس حلزونی ترنس تکنو با توجه به شکل ظاهری و فضای مورد نیاز برای نصب آن در دو مدل مختلف تولید می شود. در زیر مدل های مختلف گیربکس حلزونی ترنستکنو بیان می شود:

  • گیربکس حلزونی کتابی ترنستکنو  CM
  • گیربکس حلزونی گرد ترنستکنو  CL

ورودی گیربکس حلزونی ترنستکنو می تواند به صورت شافت دار و یا فلنجی باشد. در صورتیکه ورودی فلنجدار باشد، می توان آن را با انواع الکتروموتورهای سه فاز و تکفاز کوپل کرد. خروجی گیربکس نیز با توجه به نیاز مشتری به صورت هالو شافت یا شافت دار ارائه می شود. در صورت نیاز مشتری، امکان افزودن فلنج به خروجی گیربکس حلزونی ترنستکنو وجود دارد.



گیربکس حلزونی ترنستکنو مدل CM

گیربکس کتابی ترنس تکنو که با نام گیربکس مکعبی ترنستکنو نیز شناخته می شود در 10 سایز مختلف و از سایز CM026 تا CM130 تولید می شود. در زیر مشخصات فنی این گیربکس ذکر شده است:

  • پوسته از جنس آلومینیوم دایکاست تا سایز CM110 و چدنی برای سایز CM130
  • قابلیت کوپل با گیربکس پیش کاهنده از جنس آلومینیوم با کد CMP
  • نسبت تبدیل از 1:5 الی 1:100
  • گیربکس با ورودی شافت با کد CMIS
  • توان ورودی به گیربکس تا 7.5 کیلووات
  • ماکزیمم گشتاور قابل انتقال در خروجی گیربکس 1200 نیوتن متر
  • قطر هالوی خروجی از 11 میلیمتر تا 45 میلیمتر

گیربکس پیش کاهنده یک گیربکس شافت مستقیم یک طبقه است که در ورودی گیربکس حلزونی ترنس تکنو قرار می گیرد و یک مرحله کاهش دور قبل از گیربکس اصلی ایجاد می کند. گیربکس کاهنده با توجه به سایز فریم فلنج ورودی شناخته می شود. فلنج ورودی گیربکس پیش کاهنده برای کوپل با گیربکس حلزونی ترنستکنو در 5 فریم ساز 56  63 و 71 و 80 و 90 تولید می شود.
در جدول زیرمشخصات فنی گیربکس حلزونی Transtecno برای سایزهای مختلف نشان داده شده است:


مشخصات فنی گیربکس حلزونی ترنستکنو مدل CM
سایز گیربکس حلزونی ترنستکنو مدل CM    حداکثر توان ورودی (کیلو وات) حداکثر گشتاور خروجی(نیوتن متر)   نسبت تبدیل گیربکس CM    قطر هالو شافت خروجی گیربکس(میلیمتر)
CM026 0.25 18 1:5 الی 1:60 11و 12 و 14
CM030 0.37 24 1:5 الی 1:100 14
CM040 0.75 52 1:5 الی 1:100 18
CM050 1.1 110 1:5 الی 1:100 25
CM063 2.2 170 1:5 الی 1:100 25
CM070 4 230 1:7.5 الی 1:100 28
CM075 4 250 1:7.5 الی 1:100 28
CM090 4 460 1:7.5 الی 1:100 35
CM110 7.5 750 1:7.5 الی 1:100 42
CM130 7.5 1200 1:7.5 الی 1:100 45



گیربکس حلزونی ترنستکنو مدل CL

گیربکس حلزونی گرد Transtecno مدل CL در هفت سایز مختلف تولید می شود. در زیر مشخصات فنی این مدل بیان شده است:

  • گیربکس تک با ورودی فلنج CL و با ورودی پیش کاهنده CLP
  • گیربکس با ورودی شافت CLIS
  • جنس پوسته گیربکس از آلومینیوم دایکاست
  • قابلیت نصب از طریق بدنه، فلنج خروجی و یا بازوی گشتاوری
  • ورودی فلنج متناسب با الکتروموتور و یا شافت دار
  • خروجی شافت دار یا هالو شافت
  • نسبت تبدیل گیربکس  حلزونی گرد از 1:5 الی 1:100
  • توان ورودی به گیربکس تا 4 کیلووات
  •  حداکثر گشتاور خروجی 240 نیوتن متر

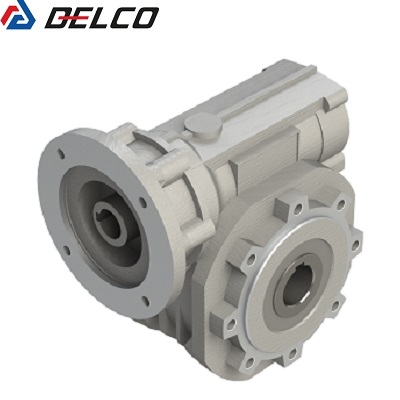

گیربکس حلزونی ترنستکنو مدل CL



در جدول زیر مشخصات فنی گیربکس حلزونی ترنستکنو مدل CL نشان داده شده است:



گیربکس حلزونی ترنستکنو مدل CL
سایز گیربکس حلزونی ترنستکنو مدل CL حداکثر توان ورودی (کیلو وات) حداکثر گشتاور خروجی (نیوتن متر) نسبت تبدیل گیربکسCL  قطر هالو شافت خروجی گیربکس (میلیمتر)
CL 026 0.25 18 1:5 الی 1:60 11و 12 و 14
CL 030 0.37 24 1:5 الی 1:100 14
CL 040 0.75 52 1:5 الی 1:100 18
CL 050 1.1 110 1:5 الی 1:100 25
CL 063 2.2 170 1:5 الی 1:100 25
CL 070 4 230 1:7.5 الی 1:100 28





بازده گیربکس حلزونی ترنستکنو

گیربکس حلزونی به دلیل اتلاف انرژی و ایجاد گرما نسبت به سایر مدل های گیربکس بازده کمتری دارد. هر چه نسبت تبدیل گیربکس بالاتر باشد بازده آن کمتر می شود. در جدول زیر بازده گیربکس حلزونی ترنس تکنو مدل CL برای تمامی سایزها در نسبت های تبدیل مختلف نشان داده شده است. دور ورودی گیربکس 1400 در نظر گرفته شده است.


بازده گیربکس حلزونی ترنستکنو مدل CL (درصد)
سایز گیربکس حلزونی ترنستکنو  نسبت تبدیل
5 7.5 10 15 20  25 30 40 50 60 80 100
CL 026 87 84 83 78 74 - 66 61 57 55 - -
CL 030 86 85 84 79 75 72 67 62 58 55 48 43
CL 040 88 86 84 81 78 74 70 65 60 58 52 46
CL 050 89 87 85 82 79 76 72 67 63 60 54 49
CL 063 90 88 86 84 81 78 75 70 66 63 57 52
CL 070 - 89 87 84 82 80 76 72 68 65 60 53



نحوه نصب گیربکس حلزونی ترنستکنو

با توجه به ابعاد کوچک گیربکس حلزونی Transtecno امکان استفاده از آن در هر جایی مقدور است. این گیربکس ها را می توان به صورت افقی و یا عمودی نصب کرد. معمولا برای نصب عمودی از خروجی فلنجدار استفاده می شود. روان کاری گیربکس حلزونی بسیار مهم است. مقدار روغن موجود در گیربکس مکعبی ترنستکنو نسبت مستقیم با نحوه نصب آن دارد. چرخدنده برنجی و ماردون همواره باید درون روغن قرار بگیرند. در صورت نصب اشتباه و نابالانس گیربکس حلزونی، به سرعت سطح گیربکس داغ شده و چرخدنده برنجی دچار خوردگی می شود.



نحوه نصب گیربکس حلزونی ترنستکنو



مزایا گیربکس حلزونی ترنستکنو

از جمله مزایای گیربکس حلزونی ترنس تکنو می توان به موارد زیر اشاره کرد:

  • کوچکی و قابلیت نصب در فضای کوچک
  • قیمت پایین نسبت به سایر گیربکس ها
  • قابلیت ترکیب دو گیربکس حلزونی با یکدیگر
  • نصب راحت
  • تعمیر و نگهداری آسان
  • قابلیت استفاده از هندویل در ورودی گیربکس
  • خاصیت برگشت ناپذیری گیربکس



معایب گیربکس حلزونی ترنستکنو

  • قابلیت انتقال گشتاور پایین
  • بازده پایین نسبت به سایر مدل های گیربکس
  • فضای اندک درون گیربکس جهت روان کاری
  • مصرفی بودن گیربکس

از گیربکس های حلزونی برای نوار نقاله های کوچک، انواع میکسرها، همزن ها و جابه جایی دستی (هندویل) استفاده می شود.



قیمت گیربکس حلزونی ترنستکنو

قیمت گیربکس حلزونی ترنستکنو با توجه به مدل و سایز آن متفاوت است. جهت دریافت لیست قیمت گیربکس حلزونی ترنستکنو و مشاوره برای انتخاب گیربکس مناسب، با کارشناسان و متخصصان واحد گیربکس شرکت دلکو صنعت تماس بگیرید.

مشحصات محصول در حال بروز رسانی است.

دیدگاه کاربران

به این محصول امتیاز دهید

دیدگاهی ثبت نشده است.

قیمت گیربکس حلزونی ترنستکنو

سوالات متداول

جنس پوسته گیربکس حلزونی ترنستکنو از سایز CM026 تا سایز CM110 از آلومینیوم و برای سایز CM130 از چدن است.

بله. گیربکس های حلزونی ترنس تکنو از طریق پوسته، فلنج خروجی و یا بازوی گشتاوری قابل نصب هستند.

حداکثر گشتاور قابل تحمل در خروجی گیربکس حلزونی ترنس تکنو حدود 1200 نیوتن متر است.
