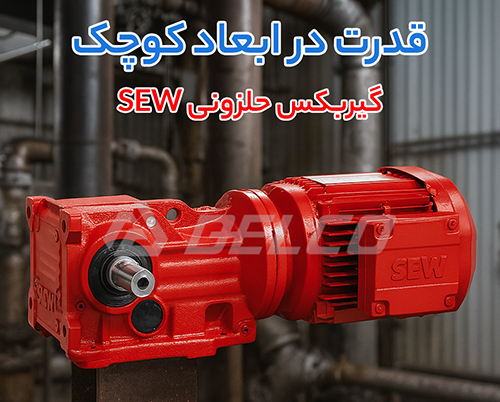

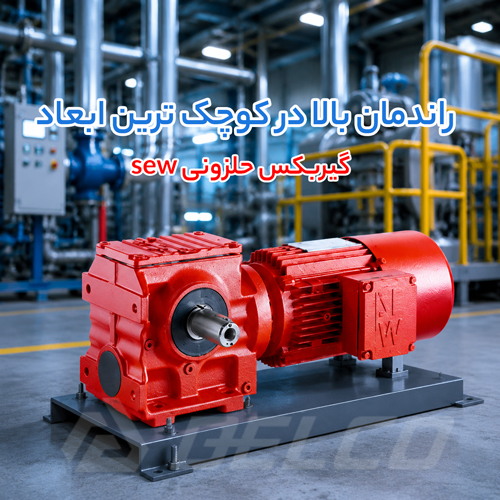

گیربکس حلزونی SEW

گیربکس حلزونی SEW

نظرات کاربران :
0 از ۵

گیربکس حلزونی SEW آلمان با علامت اختصاری S و در 7 سایز مختلف تولید می شود. خروجی گیربکس حلزونی اس ای دبلیو می تواند هالو شافت و یا شافت توپر باشد و در صورت نیاز مشتری امکان ارائه فلنج در خروجی گیربکس حلزونی SEW وجود دارد. ماکزیمم گشتاور قابل انتقال در این گیربکس ها 4000 نیوتن متر است. گیربکس کتابی اس ای دبلیو با انواع الکتروموتورها تا توان 22 کیلووات کوپل می شود. بیشترین قطر شافت خروجی این گیربکس ها 70 میلیمتر است.

  • تحویل اکسپرس
  • خدمات آموزشی
  • کیفیت بالا
  • مشاوره فنی

قیمت : {{ price }} تومان

تماس بگیرید

قیمت : {{ price }} تومان

تماس بگیرید

قیمت : {{ price }} تومان

تماس بگیرید

گیربکس حلزونی اس ای دبلیو با توجه به کیفیت خوب و قیمت مناسب به عنوان یکی از پرکاربردتری برند گیربکس حلزونی شناخته می شود. شرکت دلکو صنعت ارائه دهنده انواع گیربکس حلزونی SEW در سایزهای مختلف است. جهت دریافت لیست قیمت گیربکس حلزونی SEW و مشاوره رایگان با کارشناسان و متخصصان شرکت دلکو صنعت تماس بگیرید.



فروش گیربکس حلزونی SEW آلمان Helical Worm

یکی از انواع پرکاربردترین گیربکس‌های موجود در صنایع مختلف، مدل حلزونی می باشد که توسط هایپر صنعت دلکو به بازار عرضه می‌شود. این نوع گیربکس با نحوه کار ساده، قیمت مناسب و ابعاد کوچک به عنوان یک وسیله انتقال گشتاور مناسب در دستگاه های کوچک و متوسط به کار می رود. گیربکس حلزونی از یک چرخ‌دنده فولادی مارپیچ که ماردون نام دارد و یک چرخ‌دنده از جنس برنج یا فسفر برنز ساخته می شود. ورودی و خروجی گیربکس با یکدیگر نود درجه اختلاف دارد. به دلیل ظاهر مکعبی این گیربکس، به آن گیربکس نود درجه یا گیربکس مکعبی هم می گویند.

فروش گیربکس حلزونی SEW آلمان Helical Worm



مدل های مختلف گیرموتور حلزونی SEW

الکتروگیربکس های حلزونی SEW با توجه به نحوه نصب و خروجی خود به چند دسته تقسیم می شوند. در جدول زیر انواع گیربکس مکعبی SEW با علامت اختصاری هر کدام نشان داده شده است.



شماتیک گیربکس

علامت اختصاری و توضیح

 گیرموتور حلزونی با خروجی شافت

​​​​​​S..DR..

 گیرموتور حلزونی با خروجی شافت

گیرموتور حلزونی با خروجی شافت و فلنج بزرگ  B5

​​​​​​SF..DR..

گیرموتور حلزونی با خروجی شافت و فلنج بزرگ B5

گیرموتور حلزونی با خروجی هالو شفت و فلنج بزرگ B5

​​​​​​SAF..DR..

گیرموتور حلزونی با خروجی هالو شفت و فلنج بزرگ B5

الکتروگیربگس حلزونی با خروجی هالوی بونفیکس (شیرینک دیسک) و فلنج بزرگ B5

SHF..DR..

الکتروگیربگس حلزونی با خروجی هالوی بونفیکس (شیرینک دیسک) و فلنج بزرگ B5

الکتروگیربکس حلزونی با خروجی هالو شفت

​​​​​​SA..DR..

الکتروگیربکس حلزونی با خروجی هالو شفت

الکتروگیربگس حلزونی با خروجی  هالوی بونفیکس (شیرینک دیسک)

SH..DR..

الکتروگیربگس حلزونی با خروجی هالوی بونفیکس (شیرینک دیسک)

الکتروگیربکس مکعبی با خروجی هالو شافت TorqLOC

ST..DR..

الکتروگیربکس مکعبی با خروجی هالو شافت TorqLOC

الکتروگیربگس مکعبی با خروجی هالو شفت و فلنج کوچک B14

SAZ..DR..

الکتروگیربگس مکعبی با خروجی هالو شفت و فلنج کوچک B14

الکتروگیربگس مکعبی با خروجی هالوی بونفیکس (شیرینک دیسک) و فلنج کوچک B14

SHZ..DR..

الکتروگیربگس مکعبی با خروجی هالوی بونفیکس (شیرینک دیسک) و فلنج کوچک B14



گیربکس حلزونی SEW سری S

شرکت SEW آلمان گیربکس های حلزونی خود را با علامت اختصاری S نمایش می دهد. این گیربکس ها بر اساس نوع خروجی و نحوه نصب دار ای کدینگ و نشان متفاوتی می باشند. گیربکس حلزونی SEW در هفت سایز مختلف و از سایز 37 تا 97 تولید می شوند.



مشخصات ورودی و خروجی گیربکس حلزونی SEW

گیربکس حلزونی برند SEW آلمان با پوسته از جنس چدن و آلومینیوم که در عین سبکی استحکام بالایی دارد تولید می شود. گیربکس مکعبی SEW با خروجی هالو شافت و شافت دار و هالوی بونفیکس (شیرینک دیسک) ساخته می شود و در خروجی امکان ارائه فلنج کوچک و بزرگ وجود دارد. این گیربکس با توجه به ورودی خود به سه دسته زیر تقسیم می شوند:

  • گیربکس حلزونی SEW که در ورودی با الکتروموتور SEW کوپل شده است : این مدل به نام گیرموتور شناخته می شود و اولین دنده بر روی شافت الکتروموتور قرار می گیرد که به نام سر دنده معروف است. ابعاد شافت و فلنج الکتروموتورهای SEW از استاندارد IEC پیروی نمی کند. قطر شافت الکتروموتور از قطر شافت الکتروموتور با استاندارد IEC کوچک تر است.
  • گیربکس حلزونی با ورودی گلدونی (آداپتور): گاهی نیاز است که گیربکس های SEW با الکتروموتوری غیر از برند SEW و مطابق با استاندارد IEC کوپل شوند. در این حالت در ورودی گیربکس یک فلنج که به عنوان گلدونی یا آداپتور معروف است قرار می گیرد و فلنج الکتروموتور با فلنج گلدونی کوپل می شود. گلدونی ورودی گیربکس SEW با کد AM مشخص می شود. بعد از این کد سایز فریم الکتروموتور قرار می گیرد. به عنوان مثال برای استفاده از الکتروموتور 2.2 کیلووات باید از گلدونی با کد AM100 استفاده کرد.
  • گیربکس حلزونی SEW با ورودی شافت: گیربکس های حلزونی SEW قابلیت قرارگیری شفت در ورودی خود را دارند. شافت ورودی با کد AD مشخص می شود و بعد از آن عددی قرار می گیرد که معرف قطر شافت می باشد.



مشخصات کلی گیربکس حلزونی SEW

درجدول زیر مشخصات گیربکس حلزونی اس ای دبلیو آلمان برای سایزهای مختلف این گیربکس نشان داده شده است.



مشخصات کلی گیربکس حلزونی SEW
سایز گیربکس حلزونی SEW سری S حداکثر گشتاور خروجی گیربکس (نیوتن متر) محدوده نسبت تبدیل محدوده نسبت تبدیل در حالت ترکیبی
S37, S47, S57, S67, S77, S87, S97 4000 1:6.80 الی 1:288 1:110 الی 1:33818



مشخصات فنی گیربکس حلزونی SEW (هلیکال ورم Helical Worm )

در جدول زیر مشخصات فنی گیربکس حلزونی SEW شامل حداکثر توان ورودی، حداکثر گشتاور خروجی و قطر شافت خروجی گیربکس برای تمامی سایزها آورده شده است.

مشخصات فنی گیربکس حلزونی SEW (هلیکال ورم Helical Worm )
سایز گیربکس حلزونی SEW حداکثر توان ورودی به گیربکس (کیلووات) حداکثر گشتاور خروجی (نیوتن متر) قطر شافت خروجی گیربکس (میلیمتر)
S37 1.5 92 20
S47 1.5 170 25
S57 3 295 30
S67 5.5 520 35
S77 9.2 1270 45
S87 15 2280 60
S97 22 4000 70

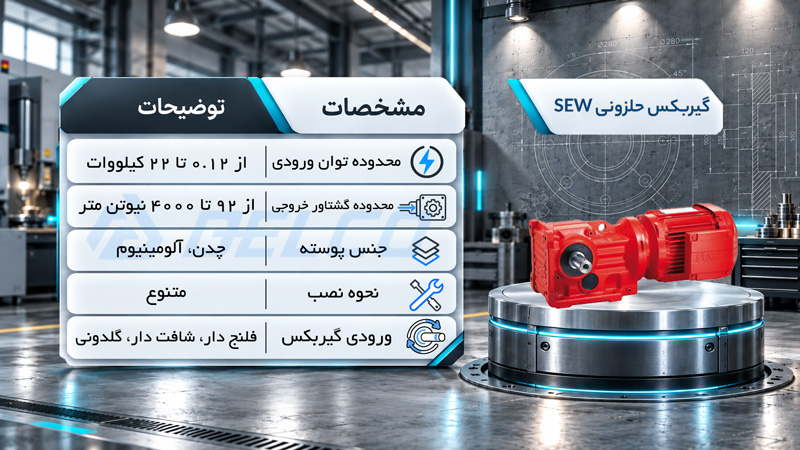

ویژگی های گیربکی حلزونی اس ای دبلیو

  • پوسته از جنس چدن مقاوم و آلومینیوم با استحکام بالا
  • محدوده توان ورودی از 0.12 تا 22 کیلووات
  • محدوده گشتاور خروجی از 92 تا 4000 نیوتن متر
  • بازده حدود 70 درصد
  • قابلیت تولید در 7 سایز مختلف
  • تنوع زیاد در دور خروجی
  • قابل کوپل با الکتروموتور و هیدروموتور
  • ورودی به صورت فلنجدار و شافت دار و گلدونی
  • مناسب برای استفاده در انواع کانوایرها و میکسرها و تیکنرها
  • قابل عرضه به صورت تکی و ترکیبی با گیربکس شافت مستقیم
  • نحوه نصب متنوع
  • تعمیر و نگهداری آسان

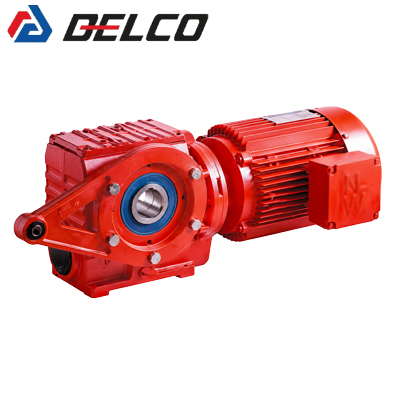

ویژگی های گیربکی حلزونی اس ای دبلیو دلکو صنعت


گیربکس حلزونی ترکیبی SEW

گیربکس های حلزونی برای ایجاد نسبت های تبدیل بالا و ارائه دور خروجی پایین با گیربکس شافت مستقیم ترکیب می شوند. در جدول زیر چگونگی ترکیب مدل های مختلف گیربکس با یکدیگر، محدوده دور خروجی و ماکزیمم گشتاور قابل ارائه در هر ترکیب نشان داده شده است.



مشخصات فنی گیربکس حلزونی ترکیبی
گیربکس ترکیبی حلزونی SEW محدوده توان ورودی به گیربکس (کیلووات) محدوده دور خروجی گیربکس (دور بر دقیقه) ماکزیمم گشتاور قابل انتقال (نیوتن متر)
 S37 R17 0.12 الی 0.25 0.14 الی 12 92
S47 R17 0.12 الی 0.37 0.11 الی 11 185
S57 R17 0.12 الی 0.55 0.11 الی 10 330
S67 R37 0.12 الی 0.75 0.06 الی 7 570
S77 R37 0.12 الی 1.1 0.05 الی 6.4 1270
S87 R57 0.12 الی 2.2 0.05 الی 5 2500
S97 R57 0.12 الی 4 0.04 الی 6.5 4200



نحوه نصب الکتروگیربکس حلزونی SEW

الکتروگیربکس حلزونی SEW قابلیت نصب در حالت های افقی و عمودی و در هر شش جهت ممکن را دارا می‌ باشد.

نحوه نصب الکتروگیربکس حلزونی SEW

میزان واسکازین مورد نیاز جهت گیربکس حلزونی SEW با توجه به نحوه نصب

مقدار روغن مناسب برای هر سایز گیربکس نسبت مستقیم با کارکرد بهینه و طول عمر آن دارد. در زیر مقدار روغن مناسب برای هر سایز گیربکس کتابی اسی دبلیو با ته به نحوه نصب نشان داده شده است.

گیربکس مکعبی SEW با خروجی هالو SA, SH, SAF, SHZ, SAZ, SHF, ST

در جدول زیر میزان روغن مناسب برای هر سایز گیربکس حلزونی SEW با خروجی هالو نشان داده شده است.



گیربکس مکعبی با خروجی هالو SA, SH, SAF, SHZ, SAZ, SHF, ST
سایز گیربکس حلزونی SEW میزان روغن مورد نیاز با توجه به نحوه نصب (لیتر)
M1 M2 M3 M4 M5 M6
SA37 0.25 0.4 0.5 0.5 0.4 0.4
SA47 0.4 0.8 0.9 1 0.8 0.8
SA57 0.5 1.1 1.5 1.5 1.2 1.2
SA67 1 2 2.6 2.9 2.5 2.5
SA77 1.8 3.9 5 5.8 4.5 4.5
SA87 3.8 7.4 8.7 10.8 8 8
SA97 7 14 16 20.5 15.7 15.7



گیربکس حلزونی SEW با خروجی شافت و فلنج SF

در جدول زیر میزان روغن مناسب برای هر سایز گیربکس کتابی SEW با خروجی شافت و به همراه فلنج نشان داده شده است.



گیربکس حلزونی با خروجی شافت و فلنج SF
سایز گیربکس حلزونی SEW میزان روغن مورد نیاز با توجه به نحوه نصب (لیتر)
M1 M2 M3 M4 M5 M6
SF37 0.25 0.4 0.5 0.55 0.4 0.4
SF47 0.4 0.9 1.05 1.05 1 1
SF57 0.5 1.2 1.5 1.55 1.4 1.4
SF67 1 2.2 3 3.2 2.7 2.7
SF77 1.9 4.1 5.8 6.5 4.9 4.9
SF87 3.8 8 10.1 12 9.1 9.1
SF97 7.4 15 18.8 22.6 18 18

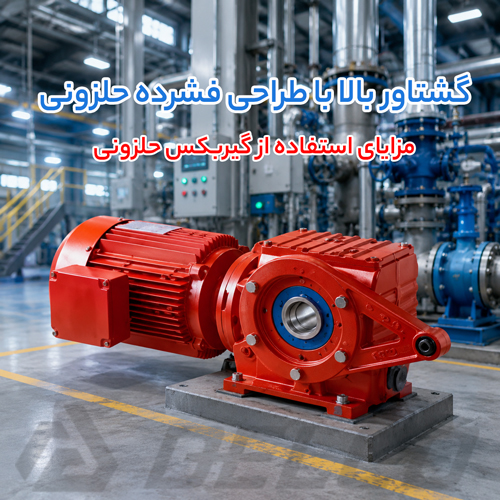

کاربرد الکتروگیربکس حلزونی SEW

  • استفاده در نوار نقاله ها و کانوایرهای کوچک و متوسط
  • میکسرها
  • بالابرهای صنعتی
  • بالابرهای ساختمانی
  • صنایع کاشی و سرامیک
  • صنایع ذوب و فولاد
  • صنایع موارد غذایی و بسته بندی



گیربکس حلزونی SEW سری W

شرکت SEW آلمان نوعی از گیربکس های حلزونی خود را که نسبت به سرس S دارای بازدهی بیشتری می باشد با نام گیربکس Spiroplan تولید می کند. این گیربکس ها با ظاهری شبیه گیربکس های حلزونی سری S برای توان های پایین و گشتاورهای کوچک مورد استفاده قرار می گیرد. این گیربکس ها در سه سایز W10 و W20 و W30 تولید می شود. در جدول زیر انواع الکتروگیربکس حلزونی Spiroplan سری W با علامت اختصاری هر کدام معرفی شده است.



 شماتیک گیربکس

 علامت اختصاری و توضیح

گیرموتور حلزونی با خروجی شافت

​​​​​​W..DR..

گیرموتور حلزونی با خروجی شافت

گیرموتور حلزو نی با خروجی شافت و فلنج بزرگ  B5

WF..DR..

گیرموتور حلزو نی با خروجی شافت و فلنج بزرگ B5

گیرموتور حلزونی با خروجی هالو شفت

WA..DR..

گیرموتور حلزونی با خروجی هالو شفت

الکتروگیربگس حلزونی با خروجی هالو شفت و فلنج بزرگ B5

WAF..DR..

الکتروگیربگس حلزونی با خروجی هالو شفت و فلنج بزرگ B5

الکتروگیربکس حلزونی پای ه دار با خروجی هالو شفت

WA..B DR..

الکتروگیربکس حلزونی پایه دار با خروجی هالو شفت

الکتروگیربگس حلزونی پایه دار با خروجی هالوی بونفیکس (شیرینک دیسک)

WH..B DR..

الکتروگیربگس حلزونی پایه دار با خروجی هالوی بونفیکس (شیرینک دیسک)

الکتروگیربکس حلزونی Spiroplan با خروجی هالوی بونفیکس (شیرینک دیسک) و فلنج بزرگ  B5

WHF..DR..

الکتروگیربکس حلزونی Spiroplan با خروجی هالوی بونفیکس (شیرینک دیسک) و فلنج بزرگ B5

الکتروگیربگس مکعبی با خروجی هالوی بو نفیکس (شیرینک دیسک)

WH..DR..

الکتروگیربگس مکعبی با خروجی هالوی بو نفیکس (شیرینک دیسک)

الکتروگیربکس Spiroplan با خروجی هالو شافت TorqLOC

​​​​​​WT..DR..

الکتروگیربکس Spiroplan با خروجی هالو شافت TorqLOC



مشخصات فنی گیربکس حلزونی Spiroplan برند SEW

در جدول زیر مشخصات فنی گیربکس حلزونی Spiroplan برندSEW از قبیل ماکزیمم گشتاور خروجی و محدوده نسبت تبدیل نشان داده شده است.



مشخصات فنی گیربکس حلزونی Spiroplan برند SEW
سایز گیربکس حلزونی اسپیروپلن SEW ماکزیمم گشتاور خروجی گیربکس (نیوتن متر) محدوده نسبت تبدیل گیربکس
W10 25 1:3.91 الی 1:75
W20 40 1:6.57 الی 1:75
W30 70 1:6.57 الی 1:75
W37 110 1:3.5 الی 1:70
W47 180 1:3.5 الی 1:70



مشخصات فنی گیربکس حلزونی Spiroplan برند SEW
سایز گیربکس حلزونی اسپیروپلن SEW محدوده توان ورودی به گیربکس (کیلووات) قطر شافت خروجی گیربکس (میلیمتر)
W10 0.09 الی 0.12 16
W20 0.12 الی 0.55 20
W30 0.12 الی 1.1 20
W37 0.18 الی 4 20
W47 0.18 الی 5.5 30



نحوه نصب الکتروگیربگس SEW حلزونی Spiroplan سری W

گیرموتورهای حلزونی Spiroplan همانند مدل های S قابلیت نصب در حالت های افقی و عمودی و در هر شش جهت ممکن را داراست.

نحوه نصب الکتروگیربگس حلزونی Spiroplan سری W

میزان واسکازین مورد نیاز جهت گیربکس حلزونی Spiroplan با توجه به نحوه نصب

گیربگس حلزونی Spiroplan مدل های W, WF, WA..B, WH..B



میزان واسکازین مورد نیاز جهت گیربکس حلزونی Spiroplan با توجه به نحوه نصب
گیربکس اسپیروپلن SEW میزان روغن مورد نیاز با توجه به نحوه نصب (لیتر)
M1 M2 M3 M4 M5 M6
W10 0.16
W20 0.24
W30 0.4
W37 0.5 0.7 0.5
W47 0.9 1.4 0.9



گیربگس حلزونی Spiroplan مدل های WA.., WAF, WT.., WH.., WHF..



مشخصات فنی گیربگس حلزونی Spiroplan مدل های WA.., WAF, WT.., WH.., WHF..
گیربکس اسپیروپلن SEW میزان روغن مورد نیاز با توجه به نحوه نصب (لیتر)
M1 M2 M3 M4 M5 M6
WA10 0.16
WA20 0.24
WA30 0.4
WA37 0.5 0.7 0.5
WA47 0.8 1.25 0.8



خرید گیربکس حلزونی SEW آلمان Helical Worm از دلکو صنعت

هایپر صنعت دلکو با با کارشناسان و متخصصان مجرب در زمینه واردات و عرضه تجهیزات صنعتی، این بار به معرفی یکی دیگر از انواع تجهیزات خود که گیربکس حلزونی SEW است، پرداخته. قیمت گیربکس حلزونی SEW آلمان که توسط دلکو صنعت در نظر گرفته شده مناسب و مقرون به صرفه است و تضمین کیفیت و اصل بودن آن توسط مشاوران و متخصصان دلکو صنعت باعث می‌شود تا با اطمینان خاطر بیشتری اقدام به خرید گیربکس حلزونی SEW نمایید و از انتخاب خود احساس رضایت داشته باشید.

مشخصات گیربکس حلزونی SEW

دیدگاه کاربران

به این محصول امتیاز دهید

دیدگاهی ثبت نشده است.

قیمت گیربکس حلزونی SEW

سوالات متداول

بله گیربکس های حلزونی SEW قابلیت تعمیر و تعویض قطعات را دارند و تمامی قطعات آنها در شرکت دلکو صنعت موجود است

این سایز از گیربکس حلزونی SEW دارای پوسته ای از جنس چدن است.

برای توان و دور داده شده می توانید از گیربکس حلزونی SEW سایز SA87 استفاده کنید.
