فروش گیربکس حلزونی PGR ترکیه

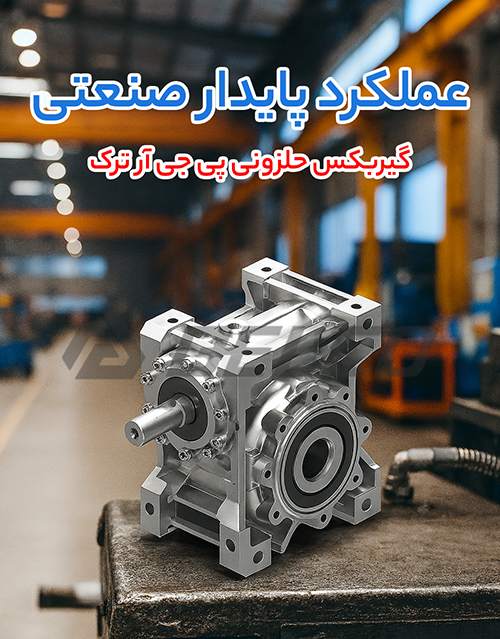

گیربکس حلزونی پی‌جی‌آر ترک

شرکت PGR ترکیه یکی از مطرح‌ترین شرکت‌های تولید کننده انواع گیربکس‌های حلزونی در دنیاست. پوسته این گیربکس‌ها در سایزهای پایین از جنس آلومینیوم و در سایزهای بالا از جنس چدن می‌باشد. شرکت PGR ترکیه، گیربکس‌های حلزونی خود را تحت لیسانس و استاندارد کشور آلمان تولید می‌کند. گیربکس حلزونی PGR ترکیه گاهی با نام تجاری NRW نیز تولید می‌شود و معمولا به عنوان گیربکس حلزونی NRW آلمان نیز شناخته می‌شود.

انواع گیربکس حلزونی PGR ترک

  • گیربکس حلزونی با ورودی فلنج با کد PMRVPLUS
  • گیربکس حلزونی با ورودی شافت با کد PRVPLUS
  • گیربکس حلزونی با ورودی PC جهت کاهش دور با کد PPC+PMRVPLUS
  • گیربکس حلزونی ترکیبی با کد PMRVPLUS+PMRVPLUS



ویژگی‌های گیربکس حلزونی پی‌جی‌آر ترکیه

  • 10 سایز مختلف از سایز 30 تا 150
  • قطر هالوی خروجی از 14 تا 50 میلیمتر
  • توان ورودی از 0.09 تا 15 کیلو وات در حالت PMRVPLUS
  • ورودی به صورت فلنج دار و یا شافت دار
  • نسبت تبدیل در حالت تک از 5 تا 100
  • قابلیت ارائه به صورت تک و یا ترکیبی
  • قابلیت نصب به صورت افقی و یا عمودی و در تمامی جهات ممکن
  • جنس پوسته از آلومینیوم و چدن
  • چرخدنده از جنس برنج و یا فسفر برنز
  • ماردون از جنس فولاد آلیاژی
  • بازده گیربکس حدود 70 درصد
  • ابعاد کوچک
  • ماکزیمم گشتاور خروجی از 17 تا 1300 نیوتن متر
  • قابلیت کوپل با کاهنده تک مرحله ای با نسبت تبدیل 3
  • قابلیت نصب فلنج در خروجی گیربکس

مشخصات فنی گیربکس‌های حلزونی PGR

گیربکس حلزونی پی‌جی‌آر ترکیه در 10 سایر مختلف و از سایز 30 تا 150 تولید می‌شود. هر سایز قابلیت تحمل توان و انتقال گشتاور مشخصی را دارد. در جدول زیر مشخصات فنی تمامی سایزها نمایش داده شده است.

سایز گیربکس

محدوده توان ورودی (KW)

نسبت تبدیل

ماکزیمم گشتاور (N.m)

قطر شافت (mm)

PMRVPLUS 030

0.09 0.18

1:5 1:80

17

14

PMRVPLUS 040

0.09 0.37

1:5 1:100

36

18

PMRVPLUS 050

0.18 0.75

1:5 1:100

68

25

PMRVPLUS 063

0.25 1.5

1:7.5 1:100

128

25

PMRVPLUS 075

0.37 4

1:7.5 1:100

182

28

PMRVPLUS 090

0.55 4

1:7.5 1:100

332

35

PMRVPLUS 105

0.55 7.5

1:7.5 1:100

514

42

PMRVPLUS 110

0.55 7.5

1:7.5 1:100

591

42

PMRVPLUS 130

1.1 7.5

1:7.5 1:100

824

45

PMRVPLUS 150

2.2 11

1:7.5 1:100

1284

50



گیربکس حلزونی PGR ترکیبی با کاهنده PPC

گاهی در گیربکس‌های حلزونی از یک کاهنده با نسبت تبدیل پایین (معمولا 1:3) قبل از گیربکس اصلی استفاده می‌شود که به آن PPC می‌گویند. این گیربکس‌های کاهنده تک مرحله‌ای در چهار سایز مختلف و مطابق با جدول زیر تولید می‌شوند.



P

P1

سایز گیربکس پیش کاهنده

110/11

63 B14 90/11

PPC 063

135/14

71 B14 105/14

PPC 071

160/19

80 B14 120/19

PPC 080

160/24

90 B14 140/24

PPC 090






نحوه نصب گیربکس های حلزونی NRW ترکیه

گیربکس‌های حلزونی پی‌جی‌آر ترکیه در هر شش جهت ممکن و به صورت افقی و عمودی مطابق با شکل زیر نصب می‌گردد.


روانکاری گیربکس حلزونی PGR ترکیه

در جدول زیر میزان روغن مورد نیاز برای هر سایز از گیربکس حلزونی پی‌جی‌آر ترکیه با توجه به نحوه نصب بیان شده است. تمامی داده ها بر حسب لیتر می‌باشد.

150

130

110

105

090

075

063

050

040

030

نحوه نصب

7

4.5

3

1.6

1

0.55

0.3

0.15

0.08

0.04

B3

5.1

3.3

2.2

1.6

1

0.55

0.3

0.15

0.08

0.04

B8

5.4

3.5

2.5

1.6

1

0.55

0.3

0.15

0.08

0.04

B6-B7

7

4.5

3

1.6

1

0.55

0.3

0.15

0.08

0.04

V5

5.1

3.3

2.2

1.6

1

0.55

0.3

0.15

0.08

0.04

V6



ابعاد گیربکس حلزونی PGR سایز 90


بازوی گشتاوری

گیربکس‌های پی‌جی‌آر ترکیه قابلیت نصب به وسیله بازوی گشتاوری یا همان ترک آرم را دارند. در جدول زیر مشخصات ابعادی بازوی گشتاوری برای سایزهای مختلف نشان داده شده است. تمامی ابعاد بر حسب میلیمتر می‌باشد.

سایز گیربکس

R

KH

KG

G

K1

PMRVPLUS 030

15

8

24

14

85

PMRVPLUS 040

18

10

31.5

14

100

PMRVPLUS 050

18

10

38.5

14

100

PMRVPLUS 063

18

10

49

14

150

PMRVPLUS 075

30

20

47.5

25

200

PMRVPLUS 090

30

20

57.5

25

200

PMRVPLUS 105

35

25

62

30

250

PMRVPLUS 110

35

25

62

30

250

PMRVPLUS 130

35

25

69

30

250

PMRVPLUS 150

35

25

84

30

250



قیمت گیربکس حلزونی PGR

قیمت گیربکس حلزونی پی‌جی‌آر ترکیه با توجه به سایز و ورودی و خروجی آن ها مشخص می‌شود. جهت کسب اطلاع از قیمت گیربکس حلزونی NRW و دریافت مشاوره رایگان برای انتخاب و خرید گیربکس حلزونی PGR ترکیه با کارشناسان و متخصصان شرکت دلکو صنعت تماس بگیرید.
