گیربکس خورشیدی بونفیلیولی
گیربکس خورشیدی بونفیلیولی ایتالیا سری 300 در 20 سایز مختلف از سایز 300 تا سایز 325 تولید می شود. ماکزیمم گشتاور قابل انتقال در این گیربکس 1286700 نیوتن متر است. قطر شافت خروجی گیربکس خورشیدی بونفیلیولی از 38 میلیمتر تا 450 میلیمتر با توجه به سایز آن متغیر است.
تحویل اکسپرس
خدمات آموزشی
کیفیت بالا
مشاوره فنی
شرکت بونفیلیولی ایتالیا جزو شرکت های پیشرو در زمینه ساخت گیربکس خورشیدی باکیفیت در دنیاست. گیربکس خورشیدی بونفیلیولی با حجم کم قابلیت انتقال گشتاورهای بسیار بالا را دارد. با افزودن طبقات گیربکس خورشیدی بونفیلیولی می توان دور خروجی را حتی به زیر یک دور در دقیقه رساند که جهت کار در تیکنرها مناسب هستند.
گیربکس خورشیدی بونفیلیولی ایتالیا
گیربکس های خورشیدی با توجه ابعاد کوچک و قابلیت انتقال گشتاور بالا، از جمله گیربکس های پر قدرت محسوب می شوند. شرکت بونفیلیولی ایتالیا یکی از معروف ترین برندهای گیربکس خورشیدی را در دنیا تولید می کند. گیربکس های خورشیدی بونفیلیولی ایتالیا با تنوع بالا و کیفیت بسیار خوب در صنایع مختلف استفاده می شوند. مکانیزم عمل گیربکس خورشیدی بونفیلیولی یک دنده خورشیدی در وسط است که توسط سه چرخدنده سیاره ای یا هرزگرد در اطراف آن قرار دارد. چرخدنده خورشیدی و پینیون ها (چرخدنده های سیاره ای) درون یک رینگ دندانه دار حرکت می کنند و تمامی مجموعه بر روی صفحه ای به نام کریر قرار دارد. گیربکس خورشیدی بونفیلیولی ایتالیا مدل 300 در 20 سایز مختلف تولید می شوند که پایین ترین سایز 300 و بالاترین سایز 325 است.

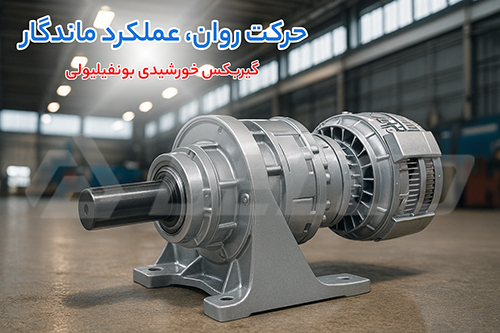

مشخصات فنی گیربکس خورشیدی Bonfiglioli ایتالیا
- انتقال توان تا 1000 کیلووات
- نسبت تبدیل گیربکس از 1:3.4 تا 1:5234
- قطر شافت خروجی گیربکس از 38 تا 340 میلیمتر
- قابلیت ترکیب با گیربکس های حلزونی و کرانویل
- قابل نصب از طریق پایه ها و یا به وسیله فلنج
- خروجی هالو بونفیکس، هالوی هزار خاری، شافت دار، شافت هزار خاری
- ورودی گیربکس به صورت شافت دار و یا فلنج جهت کوپل با الکتروموتور
- قابلیت تولید به صورت مستقیم و یا نود درجه
- قابلیت انتقال گشتاور با تا 1280000 نیوتن متر
- پوسته از جنس چدن مقاوم در برابر ارتعاش و شوک های ناگهانی
- قابلیت کوپل با انواع الکتروموتور و سروو موتور و هیدروموتور
- تنوع در تولید و سایز با 20 سایز مختلف
- قابلیت استفاده در شرایط سخت
- بازده بالا
- فضای اشغالی کم و گشتاور بالا
- کاهش دو تا 4 مرحله (4 استیج)
میزان گشتاور قابل تحمل در گیربکس خورشیدی بونفیلیولی
در جدول زیر میزان گشتاور قابل انتقال توسط سایزهای مختلف گیربکس خورشیدی بونفیلیولی نشان داده شده است. همچنین مقدار گشتاور قابل تحمل لحظه ای نیز بیان شده است.
| سایز گیربکس خورشیدی بونفیلیولی | حداکثر گشتاور قابل انتقال گیربکس (نیوتن متر) | حداکثر گشتاور لحظه ای قابل تحمل گیربکس (نیوتن متر) |
| 300 | 125 | 2400 |
| 301 | 2460 | 3400 |
| 303 | 2970 | 5200 |
| 304 | 3960 | 7300 |
| 305 | 5800 | 8800 |
| 306 | 10840 | 14900 |
| 307 | 15680 | 21000 |
| 309 | 23240 | 29000 |
| 310M | 33640 | 47600 |
| 311M | 49210 | 58300 |
| 313M | 60940 | 105000 |
| 314M | 80640 | 115000 |
| 315M | 100800 | 135000 |
| 316M | 134390 | 192000 |
| 317M | 207490 | 393000 |
| 318M | 297550 | 550000 |
| 319M | 471190 | 680000 |
| 321M | 655740 | 934000 |
| 323M | 890310 | 1580000 |
| 325M | 1286700 | 2000000 |
بازده گیربکس خورشیدی بونفیلیولی
گیربکس خورشیدی بونفیلیولی از جمله گیربکس های با بازدهی انرژی بالاست. بازده انرژی هر گیربکس براساس نسبت توان خروجی به توان ورودی مشخص می شود. در جدول زیر بازده این گیربکس ها در حالت تکی و ترکیبی نشان داده شده است.
| تعداد طبقات کاهش دور | گیربکس خورشیدی تک | ترکیب گیربکس خورشیدی با گیربکس حلزونی | ترکیب گیربکس خورشیدی با گیربکس کرانویل |
| 1 | 0.97 | - | - |
| 2 | 0.94 | 0.73 | - |
| 3 | 0.91 | 0.70 | 0.91 |
| 4 | 0.88 | - | - |
کد گذاری گیربکس خورشیدی بونفیلیولی
با توجه به اهمیت بررسی پلاک گیربکس خورشیدی بونفیلیولی، در زیر نحوه کدگذاری و پلاک خوانی این گیربکس ها توضیح داده شده است.
311M L2 16.7HZ
| HZ | 16.7 | 2 | L | 11M | 3 | کد گیربکس |
| 6 | 5 | 4 | 3 | 2 | 1 | آیتم |
آیتم 1: سری ساخت گیربکس خورشیدی بونفیلیلی را مشخص می کند.
آیتم 2: سایز گیربکس را مشخص می کند.
آیتم 3: نوع گیربکس خورشیدی را مشخص می کند. حرف L نشان دهنده گیربکس خورشیدی خطی (شافت مستقیم) و حرف R نشان دهنده گیربکس خورشیدی نود درجه است.
آیتم 4: تعداد طبقات یا استیج های کاهش دور گیربکس سیاره ای بونفیلیولی را مشخص می کند و می تواند یکی از اعداد 1، 2، 3 و یا 4 باشد..
آیتم 5: نسبت تبدیل گیربکس را مشخص می کند.
آیتم 6: نوع خروجی گیربکس را مشخص می کند و می تواند به یکی صورت های زیر باشد:
FZ / FZB: خروجی فلنجدار با هالو هزار خار
FP: خروجی فلنجدار با هالو بونفیکس
FDK: خروجی فلنجدار با هالو دارای دو جای خار
VK: خروجی فلنجدار تقویت شده برای کار سنگین با شافت تک خار (مناسب جهت میکسر و تیکنر)
FZP: خروجی هالو هزار خار با انسداد محوری
MZ: فلنجی با شافت هزار خاری
HZ: فلنجی با شفت هزار خار برای کار سنگین
PZ: پایه دار با شافت هزار خار
MC: فلنجی با شافت تک خار
HC: فلنجی با شافت تک خار برای کار سنگین
PC: پایه دار با شافت تک خار
قطر شافت خروجی گیربکس خورشیدی بونفیلیولی
در گیربکس ها قطر شافت خروجی نسبت مستقیم با میزان گشتاور قابل انتقال دارد. هر چه قطر شافت گیربکس بزرگتر باشد میزان گشتاور قابل انتقال نیز افزایش می یابد.
| سایز گیربکس خورشیدی بونفیلیولی | حداکثر توان ورودی (کیلو وات) | قطر شافت خروجی گیربکس (میلیمتر) |
| 300 | 20 | 38 |
| 301 | 30 | 50 |
| 303 | 40 | 60 |
| 304 | 50 | 60 |
| 305 | 60 | 60 |
| 306 | 75 | 80 |
| 307 | 100 | 90 |
| 309 | 130 | 100 |
| 310M | 150 | 110 |
| 311M | 180 | 120 |
| 313M | 200 | 140 |
| 314M | 225 | 160 |
| 315M | 250 | 160 |
| 316M | 270 | 180 |
| 317M | 300 | 200 |
| 318M | 340 | 250 |
| 319M | 380 | 280 |
| 321M | 450 | 340 |
| 323M | 850 | 400 |
| 325M | 1050 | 450 |
قیمت گیربکس خورشیدی بونفیلیولی
قیمت گیربکس‌های خورشیدی برند بونفیلیولی ایتالیا با توجه به سایز گیربکس، تعداد طبقات و نوع خروجی آن مشخص می شود. جهت کسب اطلاع از قیمت گیربکس خورشیدی بونفیلیولی و دریافت مشاوره رایگان برای انتخاب گیربکس خورشیدی مناسب، با کارشناسان و متخصصان شرکت دلکو صنعت تماس بگیرید.
