کارت پروپرشنال دوپلوماتیک EDM

کارت پروپرشنال Duplomatic EDM یکی از تجهیزات کنترلی مهم در سیستم های هیدرولیک پیشرفته است که برای مدیریت دقیق شیرهای پروپرشنال و تنظیم پارامترهای عملکردی آن ها استفاده می شود. این کارت با دریافت سیگنال های ورودی از سیستم کنترل، جریان و ولتاژ مورد نیاز شیر را تنظیم کرده و امکان کنترل دقیق فشار، دبی و حرکت عملگرهای هیدرولیکی را فراهم می کند. استفاده از کارت EDM باعث افزایش دقت، کاهش نوسانات عملکردی و بهبود پاسخ دهی سیستم هیدرولیک می شود. این تجهیز در ماشین آلات CNC، پرس های هیدرولیکی، خطوط تولید اتوماتیک و تجهیزات صنعتی دقیق کاربرد دارد و نقش مهمی در بهینه سازی عملکرد شیرهای پروپرشنال Duplomatic ایفا می کند.

کارت پروپرشنال دوپلوماتیک EDM، یک نوع کارت پروپرشنال است که برای شیرهای پروپرشنال دوپلوماتیک مورد استفاده قرار می گیرد و امکان کنترل شیر دوپلوماتیک پروپرشنال DSE را فراهم می کند. کارت پروپرشنال دوپلوماتیک EDM یکی از اجزای مهم در سیستم های هیدرولیک کنترل پیشرفته است که برای کنترل دقیق و بهینه شیرهای پروپرشنال طراحی شده است. این کارت به عنوان یک واحد الکترونیکی عمل می کند که سیگنال های الکتریکی را دریافت کرده و به سیگنال های کنترلی مناسب برای عملکرد شیر تبدیل می کند.عملکرد کارت پروپرشنال EDM بر پایه تنظیم جریان و ولتاژ خروجی برای کنترل دقیق موقعیت یا سرعت جریان در سیستم هیدرولیک است. این کارت امکان تنظیم پارامترهایی نظیر دبی، فشار، و سرعت شیر را فراهم کرده و دقت و کارایی سیستم را به میزان قابل توجهی افزایش می دهد.کارت های پروپرشنال EDM به دلیل طراحی ماژولار، دقت بالا، و قابلیت های تنظیم پیشرفته، در صنایع مختلف از جمله ماشین آلات صنعتی، خطوط تولید، و تجهیزات حمل ونقل استفاده می شوند. این کارت ها به طور خاص برای کنترل شیرهای دوپلوماتیک طراحی شده اند و سازگاری بالایی با این محصولات دارند.از مزایای این کارت می توان به قابلیت تنظیم آسان، عملکرد پایدار، و کاهش زمان تنظیمات اولیه اشاره کرد. این ویژگی ها کارت پروپرشنال دوپلوماتیک EDM را به یک انتخاب مناسب برای سیستم های هیدرولیک مدرن و نیازمند کنترل دقیق تبدیل کرده است. برای مشاوره رایگان، بررسی کاتالوگ و خرید کارت پروپرشنال دوپلوماتیک EDM با کارشناسان دلکو صنعت تماس بگیرید.

فروش کارت پروپرشنال دوپلوماتیک EDM

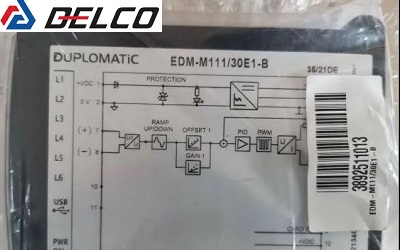

کارت Duplomatic EDM-M یک تقویت کننده دیجیتالی است که برای کنترل مدارهای حلقه باز شیرهای پروپرشنال طراحی شده است. کارت، جریان برق را بر اساس سیگنال مرجع و مستقل از تغییرات دما یا امپدانس بار تامین می کند. این کارت در نسخه هایی برای کنترل یک شیر کنترل جهت برقی هیدرولیک تک بوبین (M1)، یک شیر برقی دو بوبین (M2) یا دو شیر برقی تک بوبین (M3) توسط دو کانال مستقل موجود است. سیگنال مرجع آنالوگ (ولتاژ یا جریان) است. هر نسخه با تنظیمات حداکثر جریان مختلف و فرکانس های سوئیچینگ (PWM) موجود است که با توجه به شیر مربوطه بهینه شده است. راه اندازی کارت فقط از طریق نرم افزار، از طریق درگاه میکرو USB روی برد انجام می شود. پنل جلویی LED ها برای تشخیص و عملکرد کارت و یک پورت micro-USB برای اتصال به نرم افزار EDM40-SmartManager برای تشخیص و یا پیکربندی قرار دارد. در ادامه برخی از مشخصات کارت پروپرشنال EDM آورده شده است.

انواع کارت پروپرشنال EDM

انواع کارت پروپرشنال دیپلماتیک EDM موجود عبارتند از:

کارت پروپرشنال دوپلوماتیک EDM M1: یک شیر برقی تک بوبین را کنترل می کند.

کارت پروپرشنال دوپلوماتیک EDM M2: یک شیر برقی دو بوبین را کنترل می کند.

کارت پروپرشنال دیپلوماتیک EDM M3: دو شیر برقی تک بوبین را به طور مستقل از طریق دو کانال کنترل می کند.

سیگنال مرجع کارت پروپرشنال دوپلوماتیک EDM: سیگنال مرجع می تواند ولتاژ یا جریان باشد.

هر نسخه دارای تنظیمات مختلف حداکثر جریان و فرکانس های سوئیچینگ (PWM) است که برای شیر مربوطه بهینه شده است.

طراحی و هدف کارت پروپرشنال دیپلماتیک EDM

کارت پروپرشنال دوپلوماتیک EDM برای کنترل دقیق شیرهای پروپرشنال در سیستم های هیدرولیک صنعتی طراحی شده است. مدل EDM-M در مدارهای حلقه باز (Open Loop) به کار می رود و وظیفه اصلی آن تبدیل سیگنال مرجع ورودی به جریان کنترلی مناسب برای بوبین شیر پروپرشنال است. این عملکرد باعث می شود میزان بازشدگی شیر و در نتیجه دبی یا فشار مدار، متناسب با فرمان الکتریکی تنظیم شود. طراحی این کارت به گونه ای است که امکان نصب روی ریل استاندارد DIN EN 50022 را فراهم می کند؛ بنابراین در تابلوهای برق و سیستم های کنترل صنعتی به راحتی قابل نصب و جایگزینی است. این ویژگی برای واحدهای تعمیرات و نگهداری اهمیت زیادی دارد، زیرا فضای تابلو بهتر مدیریت شده و دسترسی به تجهیزات کنترلی ساده تر می شود.

کارت پروپرشنال EDM جریان خروجی متغیری متناسب با سیگنال مرجع تولید می کند و عملکرد آن تا حد زیادی مستقل از تغییرات دمای محیط یا تغییر امپدانس بار باقی می ماند. این موضوع در خطوط تولیدی که تجهیزات هیدرولیک به صورت مداوم کار می کنند، به پایداری فرمان و کاهش نوسان عملکرد شیر کمک می کند. در زمان خرید کارت پروپرشنال دوپلوماتیک EDM باید نوع شیر، مشخصات بوبین، ولتاژ تغذیه و نوع سیگنال ورودی به دقت بررسی شود.

کاربرد کارت پروپرشنال دوپلوماتیک EDM

کارت پروپرشنال دوپلوماتیک EDM برای کنترل دقیق شیرهای پروپرشنال در مدارهای هیدرولیک استفاده می شود و زمانی کاربرد دارد که اپراتور یا سیستم کنترل نیاز به تنظیم نرم، پیوسته و قابل کنترل جریان یا فشار داشته باشد. مهم ترین کاربردهای این کارت عبارت اند از:

• کنترل شیرهای پروپرشنال هیدرولیک:
  کارت EDM سیگنال فرمان را به جریان مناسب برای بوبین شیر تبدیل می کند تا میزان بازشدگی شیر متناسب با سیگنال ورودی تنظیم شود.
• کنترل سرعت عملگرهای هیدرولیکی:
  در جک ها و هیدروموتورها می توان با تغییر فرمان کارت، دبی عبوری از شیر را کنترل کرد و در نتیجه سرعت حرکت عملگر را با دقت بیشتری تنظیم نمود.
• استفاده در ماشین آلات صنعتی:
  این کارت در پرس های هیدرولیک، ماشین آلات قالب گیری، تجهیزات تولیدی و سیستم های اتوماسیون که نیاز به کنترل پیوسته دارند قابل استفاده است.
• کنترل نرم شروع و توقف حرکت:
  قابلیت تنظیم Ramp در برخی مدل های EDM کمک می کند حرکت جک یا موتور به صورت تدریجی انجام شود و از ضربه های ناگهانی در مدار جلوگیری گردد.
• کاربرد در خطوط تولید اتوماتیک:
  در خطوطی که فرمان از PLC یا کنترلر مرکزی ارسال می شود، کارت پروپرشنال دوپلوماتیک EDM می تواند واسط بین سیستم کنترل و شیر پروپرشنال باشد.
• بهبود پایداری فرمان شیر:
  طراحی مدار کارت باعث می شود جریان خروجی در برابر تغییرات دما و امپدانس بوبین پایداری مناسبی داشته باشد؛ موضوعی که در کارکردهای مداوم صنعتی اهمیت زیادی دارد.
• کنترل دقیق تجهیزات هیدرولیکی حساس:
  در کاربردهایی که تغییر ناگهانی فشار یا دبی می تواند باعث کاهش کیفیت تولید یا آسیب تجهیزات شود، استفاده از کارت EDM امکان کنترل نرم تر مدار را فراهم می کند.

راهنمای خرید کارت پروپرشنال دوپلوماتیک EDM

برای خرید کارت پروپرشنال دوپلوماتیک EDM نباید فقط به ظاهر کارت یا نام سری EDM توجه کرد. مدل های مختلف این خانواده از نظر ولتاژ تغذیه، نوع سیگنال ورودی، تعداد کانال های کنترلی و مشخصات خروجی با یکدیگر تفاوت دارند و انتخاب اشتباه می تواند باعث عملکرد نادرست شیر پروپرشنال یا حتی آسیب به بوبین شود.

اولین مرحله، بررسی کد کامل درج شده روی کارت است. در کنار آن باید مشخصات شیر پروپرشنال، نوع بوبین، جریان نامی و ولتاژ کاری نیز کنترل شود. اگر کارت قرار است جایگزین نمونه قبلی شود، بهتر است کد فنی کارت قبلی و پلاک شیر هم زمان بررسی شوند؛ صرف مشابه بودن ابعاد یا کانکتورها معیار مطمئنی برای جایگزینی نیست. در زمان خرید کارت پروپرشنال EDM به نوع نصب نیز توجه کنید. برخی مدل ها برای نصب روی ریل DIN طراحی شده اند و باید فضای مناسب داخل تابلو برق برای آن ها در نظر گرفته شود. شرایط محیطی، دمای تابلو و کیفیت منبع تغذیه هم روی پایداری عملکرد کارت تأثیر دارد. اصالت کالا و امکان دریافت اطلاعات فنی معتبر نیز اهمیت زیادی دارد. هنگام خرید کارت پروپرشنال دوپلوماتیک EDM از فروشنده بخواهید تطابق کارت با شیر و مدار هیدرولیک را بررسی کند. کارشناسان دلکو صنعت می توانند بر اساس کد فنی و مشخصات سیستم، مدل مناسب را برای خرید و جایگزینی پیشنهاد دهند.

راه اندازی و تشخیص کارت پروپرشنال دوپلوماتیک EDM

• راه اندازی کارت از طریق نرم افزار و از طریق پورت میکرو یو اس بی روی برد انجام می شود.
• پنل جلویی دارای LED برای تشخیص و عملکرد کارت است.
• پورت micro-USB امکان اتصال به نرم افزار EDM40-SmartManager را برای تشخیص و پیکربندی فراهم می کند.

کارت EDM-M یک تقویت کننده دیجیتال برای کنترل دریچه های متناسب با حلقه باز، برای نصب ریل DIN EN 50022 است. به یاد داشته باشید، کارت EDM-M کنترل دقیق شیرهای پروپرشنال را تضمین می کند و آن را به یک جزء ارزشمند در سیستم های هیدرولیک مختلف تبدیل می کند.

قیمت کارت پروپرشنال EDM

قیمت کارت پروپرشنال EDM دوپلوماتیک به عواملی مانند مدل دقیق کارت، نوع خروجی، ولتاژ تغذیه، تعداد کانال های کنترلی، سازگاری با شیر پروپرشنال و وضعیت موجودی بازار بستگی دارد. در زمان استعلام قیمت، بهتر است کد کامل درج شده روی کارت یا مشخصات شیر هیدرولیک در اختیار فروشنده قرار گیرد تا مدل اشتباه انتخاب نشود. تفاوت میان نسخه های مختلف EDM می تواند روی قیمت و نحوه عملکرد آن در مدار تأثیر بگذارد. شرکت دلکو صنعت امکان بررسی مشخصات فنی، تطبیق کارت با شیر پروپرشنال و ارائه مشاوره پیش از خرید را فراهم می کند تا انتخاب بر اساس نیاز واقعی سیستم انجام شود.
