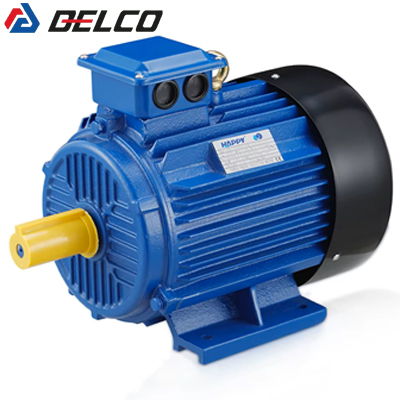

فروش الکتروموتور کایجیلی  (KAIJIELI) چین


یکی از بهترین و باکیفیت ترین الکتروموتورهای چینی موجود در ایران، ساخت شرکت کایجیلی است. الکتروموتور کایجیلی یا الکتروموتور کاجلی در دو مدل تک فاز و سه فاز تولید می شود.

ویژگی های الکتروموتور تکفاز کایجیلی

  • توان از 0.18 کیلو وات تا 3 کیلو وات
  • دور خروجی 900 و 1500 و 3000 دور در دقیقه
  • پوسته از جنس آلومینیوم و چدن
  • نحوه نصب به صورت افقی و عمودی
  • الکتروموتور تکفاز رله ای و الکتروموتور تکفاز دو خازن (کلاچ دار)
  • کلاس حرارتی F
  • کلاس عایقی IP55 و IP54
  • شرایط کاری : دائم کار S1
  • فرکانس کاری 50 و 60 هرتس
  • ولتاژ 380/220

ویژگی‌های الکتروموتور سه فاز کایجیلی

الکتروموتورهای سه فاز کایجیلی در دو مدل عمده CDF و SDF تولید می شوند. در زیر مشخصات فنی این دو مدل نشان داده شده است.

  • توان از 0.18 کیلو وات تا 315 کیلو وات
  • دور خروجی 750 و 1000 و 1500 و 3000 دور در دقیقه
  • فرکانس کاری 50 و 60 هرتس
  • جنس پوسته الکتروموتور از چدن و آلومینیوم مقاوم
  • Protection Class: IP55 , IP54
  • دائم کار Duty S1
  • Insulation Class: F
  • ترمینال باکس در بالا
  • نحوه اتصال سربندی به صورت ستاره تا 3 کیلووات و مثلث از 4 کیلووات به بالا
  • دارای گریس خور برای سایز فریم 160 به بالا
  • دمای کاری از منفی 15 تا مثبت 40 درجه سانتیگراد
  • ارتفاع از سطح دریا 1000 متر
  • خنک کاری به روش هوا خنک IC411

نحوه نصب الکتروموتور کایجیلی

  • الکتروموتور پایه دار با کد IMB3
  • الکتروموتور پایه دار و فلنج کوچک با کد IMB34
  • الکتروموتور پایه دار و فلنج بزرگ با کد IMB35

مشخصات فنی الکتروموتورهای کایجیلی مدل CDF و SDF



بازده (درصد)

دور (RPM)

جریان (آمپر)

توان (KW)

سایز الکتروموتور

400 V

380 V

65

2730

0.50

0.53

0.18

631-2

40

2730

0.60

0.66

0.25

632-2

72.3

2750

0.90

0.95

0.37

711-2

46

2790

1.26

1.33

0.55

712-2

76.1

2845

1.71

1.83

0.75

801-2

76.2

2840

2.50

2.60

1.1

802-2

78.8

2840

3.30

3.50

1.5

90S-2

81

2840

4.60

4.80

2.2

90L-2

82.8

2830

6.10

6.40

3

100L-2

84.2

2890

7.70

8.10

4

112M-2

85.9

2910

10.50

11.0

5.5

132S1-2

87.3

2905

14.30

15

7.5

132S1-2

88.6

2935

20

22

11

160M1-2

89.4

2935

27

29

15

160M2-2

90.1

2935

33

35

18.5

160L-2

90.6

2940

39

41

22

180M-2

91.6

2945

53

56

30

200L1-2

92.2

2945

64

68

37

200L2-2

92.7

2950

77

81

45

225M-2

93.1

2965

95

100

55

250M-2

93.8

2965

127

134

75

280S-2

94.4

2965

152

160

90

280M-2

94.4

2975

186

196

110

315S-2

94.9

2975

222

234

132

315M-2

95.1

2975

266

280

160

315L1-2

95.2

2975

331

348

200

315L2-2

95.3

2970

410

430

250

355M-2

95.6

2970

515

543

315

355L-2

بازده (درصد)

دور (RPM)

جریان (آمپر)

توان (KW)

سایز الکتروموتور

400 V

380 V

57

1320

0.42

0.44

0.12

631-4

60

1320

0.6

0.53

0.18

632-4

65

1350

0.79

0.73

0.25

711-4

67

1340

1

1.1

0.37

712-4

71

1390

1.4

1.5

0.55

801-4

74.4

1380

1.9

2

0.75

802-4

76.3

1390

2.9

3

1.1

90S-4

78.5

1390

3.7

3.9

1.5

90L-4

81.2

1410

4.9

5.2

2.2

100L1-4

82.8

1410

8.5

6.8

3

100L2-4

84.2

1440

8.3

8.7

4

112M-4

85.7

1445

11

12

5.5

132S-4

87.2

1445

15

16

7.5

132M-4

88.4

1460

22

23

11

160M-4

89.5

1460

28

30

15

160L-4

90.2

1470

34

36

18.5

180M-4

90.6

1470

40

42

22

180L-4

91.4

1470

55

58

30

200L1-4

92.2

1475

66

70

37

200L2-4

92.5

1475

80

85

45

225M-4

93.1

1475

98

106

55

250M-4

93.7

1485

133

140

75

280S-4

93.9

1485

159

167

90

280M-4

94.5

1485

191

201

110

315S-4

94.8

1485

227

241

132

315M-4

95.1

1485

273

288

160

315L1-4

95.2

1485

342

350

200

315L2-4

95.3

1490

415

440

250

355M-4

95.6

1490

520

550

315

355L-4




مشخصات بیرینگ الکتروموتورهای کایجیلی



سایز فریم الکتروموتور

کد بیرینگ جلو

کد بیرینگ عقب

تعداد قطب ها

63

6201

6201

2,4

71

6202

6202

2,4,6

80

6204

6204

2,4,6,8

90

6205

6205

2,4,6,8

100

6206

6206

2,4,6,8

112

6206

6206

2,4,6,8

132

6208

6208

2,4,6,8

160

6309

6209

2,4,6,8

180

6211

6211

2

180

6311

6211

2,4,6,8

200

6212

6212

2

200

6312

6212

2,4,6,8

225

6312

6312

2

225

6313

6313

2,4,6,8

250

6313

6313

2

250

6314

6314

2,4,6,8

280

6314

6314

2

280

6317

6314

2,4,6,8

315

6317

6317

2

315

6319

6319

2,4,6,8

355

6319

6319

2

355

Nu322

6322

2,4,6,8



ابعاد و اندازه الکتروموتور KAIJIELI

در جداول زیر ابعاد الکتروموتورهای کایجیلی چین با توجه به سایز فریم آن مشخص شده است.



تمامی ابعاد بر حسب میلیمتر می باشد

تعداد قطب ها

سایز فریم

G

F

E

D

C

B

A/2

A

8.5

4

23

11

40

80

50

100

2,4

63

11

5

30

14

45

90

56

112

2,4,6

71

15.5

6

40

19

50

100

62.5

125

2,4,6,8

80

20

8

50

24

56

100

70

140

90S

125

90L

24

60

28

63

140

80

160

100L

70

140

95

190

112M

33

10

80

38

89

140

108

216

132S

178

132M

37

12

110

42

108

210

127

254

160M

254

160L

42.5

14

48

121

241

139.5

276

180M

279

180L

49

16

55

133

305

159

318

200L

53

18

140

60

149

286

178

356

4,8

225S

49

16

110

55

311

2

225M

53

18

140

60

4,6,8

168

349

203

406

2

250M

58

65

4,6,8

190

368

228.5

457

2

280S

67.5

20

75

4,6,8

58

18

65

419

2

280M

67.5

20

75

4,6,8

58

18

65

216

406

254

508

2

315S

71

22

170

80

4,6,8

58

18

140

65

457

2

315M

71

22

170

80

4,6,8

58

18

140

65

508

2

315L

71

22

170

80

4,8

67.5

20

140

75

254

560

305

610

2

355M

86

95

170

95

4,6,8

67.5

20

140

75

630

2

355L



تمامی ابعاد بر حسب میلیمتر می باشد

تعداد قطب ها

سایز فریم

L

HD

AD

AC

AB

K

H

225

180

70

130

135

7

63

2,4

63

250

195

80

145

150

71

2,4,6

71

295

214

145

175

165

8

80

2,4,6,8

80

315

250

155

195

180

10

90

90S

340

90L

385

270

180

215

205

12

100

100L

400

300

190

240

230

112

112M

470

345

210

275

270

132

132S

510

132M

615

420

255

330

320

15

160

160M

670

160L

700

455

280

380

355

180

180M

740

180L

770

505

305

420

395

19

200

200L

815

555

335

470

435

225

4,8

225S

820

2

225M

845

4,6,8

910

615

370

510

490

24

250

2

250M

4,6,8

985

680

410

580

550

280

2

280S

4,6,8

1035

2

280M

4,6,8

1160

845

530

645

635

28

315

2

315S

1210

4,6,8

1290

2

315M

1320

4,6,8

1290

2

315L

1320

4,8

1500

1010

655

710

730

355

2

355M

1530

4,6,8

1500

1530

2

355L



لیست قیمت الکتروموتور کایجیلی

الکتروموتورهای کایجیلی در حالت تکفاز و سه فاز به دو صورت پوسته آلومینیوم و پوسته چدن تولید می‌شوند. قیمت الکتروموتور کایجیلی با پوسته چدن از نوع آلومینیومی خود بالاتر است. جهت کسب اطلاع از آخرین قیمت‌ها و مشاوره رایگان برای انتخاب الکتروموتور مناسب، با کارشناسان و متخصصان شرکت دلکو صنعت تماس حاصل فرمایید.

مشحصات محصول در حال بروز رسانی است.
