شیر آسانسوری بلین KV

نظرات کاربران :

5 از ۵

شیر بلین KV مدل خانگی شیر آسانسوری بلین بوده که در مدل های تک بوبین KV1P، دو بوبین KV1S، دو بوبین با اسپول نرم تر KV2P و سه بوبین KV2S طراح و ساخته شده است. سایز تمامی این شیرها 1.2 اینچ بوده و حداکثر دبی عبوری از آن ها 80 لیتر می باشد. استفاده این شیرهای بلین KV بیشتر در مصارف خانگی بوده و کیفیت بالایی نسبت به قیمت مناسب آن دارند.

تحویل اکسپرس
خدمات آموزشی
کیفیت بالا
مشاوره فنی

قیمت : {{ price }} تومان

تماس بگیرید

قیمت : {{ price }} تومان

تماس بگیرید

قیمت : {{ price }} تومان

تماس بگیرید

تماس با کارشناس شیر بالابر هیدرولیک
44000034
داخلی : 370

شیر برقی بلین KV ½ اینچ یکی از گزینه های مناسب برای استفاده در بالابرهای هیدرولیکی کوچک، آسانسورهای خانگی و تجهیزات جابه جایی افراد با ظرفیت محدود است. این شیر با طراحی دقیق شرکت Blain Hydraulics امکان کنترل نرم و پایدار حرکت کابین را فراهم کرده و برای سیستم هایی با سرعت حدود 0.16 متر بر ثانیه (32 fpm) عملکرد قابل اعتمادی ارائه می دهد. مدل شیر بلین KV2S با قابلیت «ایست نرم» در مسیر رفت و برگشت، باعث کاهش ضربه هنگام توقف و افزایش راحتی سرنشینان می شود. ساختار مقاوم، کنترل دقیق جریان روغن و کیفیت بالای قطعات داخلی، این شیر هیدرولیکی را به انتخابی مناسب برای بالابرهای خانگی، بالابرهای ویلچر و سیستم های هیدرولیک کم ظرفیت تبدیل کرده است. انتخاب صحیح مدل شیر بر اساس فشار کاری، دبی پمپ و نوع کاربرد، نقش مهمی در افزایش عمر سیستم دارد. برای مشاوره رایگان، بررسی کاتالوگ و خرید شیر بلین KV با کارشناسان دلکو صنعت تماس بگیرید.

فروش شیر آسانسوری بلین (BLAIN) سری KV

شیر بلین سری KV سایز 1.2 اینچ این شیرهای بلین هستند. که در مدل های تک بوبین، دو بوبین و سه بوبین طراحی شده اند. مدل دو بوبین این شیر دارای دو مدل KV2P و KV1P است که تفاوت آن ها در اسپول این شیر می باشد. مدل های KV2P دارای اسپول های سایز ضخیم تری هستد. این شیر به طور بخصوص برای بالابر و آسانسور هیدرولیک استفاده می شود. شیر آسانسوری بلین آلمان در مدل های سایز بزرگتر به نام شیر آسانسوری بلین EV تولید و عرضه می گردد که سایزهای بزرگتر از 1.2 اینچ هستند و برای مصارف صنعتی و یا آسانسورهایی که دارای متراژ و توقف های بیشتری هستند استفاده می شوند. در ادامه هر یک از انواع شیر آسانسور KV به طور کامل شرح داده شده است.

فروش شیر آسانسوری بلین (BLAIN) سری KV

مشخصات فنی شیر بلین KV

مشخصات فنی شیر بلین KV شامل طراحی مهندسی شده برای کنترل جریان روغن هیدرولیک، ساختار مقاوم، عملکرد پایدار و قابلیت استفاده در سیستم های بالابر و آسانسوری است. این شیر هیدرولیک با بهره گیری از قطعات باکیفیت، امکان کنترل دقیق حرکت، توقف نرم و افزایش ایمنی مدار هیدرولیک را فراهم می کند. بررسی مشخصات فنی شیر بلین KV هنگام انتخاب، نقش مهمی در هماهنگی با تجهیزات سیستم دارد.

مشخصات فنی شیر آسانسوری بلین KV
مدل شیر آسانسور هیدرولیک	KV
محدوده دبی (لیتر بر دقیقه)	5-80
محدوده فشار کاری (بار)	8-100
فشار تنش نهایی (بار)	500
سلونوئید AC	24 V/1.8 A, 42 V/1.0 A, 110 V/0.5 A, 230 V/0.18 A, 50/60 H
سلونوئید DC	12 V/2.1 A, 24 V/1.1 A, 42 V/0.6 A, 80 V/0.3 A, 125 V/0.25 A, 196 V/0.14 A
ویسکوزیته روغن (سانتی استوک)	25-60
محدوده دمای روغن مورد استفاده (درجه سانتی گراد)	10-60
بهترین محدوده دمای روغن مورد استفاده (درجه سانتی گراد)	25-55
محدوده دمای محیط (درجه سانتی گراد)	0-70

انواع شیر آسانسوری بلین KV

شیر آسانسوری بلین KV در مدل ها و پیکربندی های مختلف برای استفاده در سیستم های آسانسور هیدرولیک طراحی و تولید می شود. این شیرها با توجه به نوع مدار کنترلی، تعداد بوبین و شرایط عملکرد سیستم در مدل های تک بوبین، دو بوبین و سه بوبین عرضه می شوند. در مدل های دو بوبین، امکان انتخاب اسپول های مختلف وجود دارد که بر نحوه کنترل جریان روغن، حرکت کابین و کیفیت توقف تأثیر می گذارد. انتخاب مدل مناسب شیر بلین KV باید بر اساس نوع آسانسور، ظرفیت سیستم، مشخصات یونیت هیدرولیک و نیازهای عملکردی انجام شود. در جدول زیر انواع شیر آسانسوری بلین KV به همراه مشخصات هر مدل آورده شده است.

انواع شیر آسانسوری بلین KV

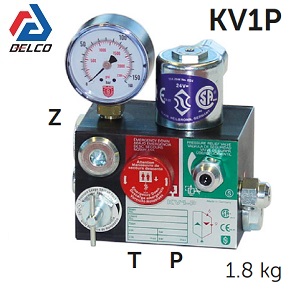

شیر آسانسوری بلین دو بوبین KV1S	شیر آسانسوری بلین تک بوبین KV1P

شیر آسانسوری بلین سه بوبین KV2S	شیر آسانسوری بلین دو بوبین KV2P

نحوه عملکرد شیر آسانسور بلین KV

نحوه عملکرد یک شیر آسانسوری در بالا و پایین آمدن مشخص می شود. معمولاً حداکثر سرعت بالا و پایین آمدن در شیر آسانسوری بلین در نظر گرفته می شود. در ادامه جدول نحوه فرود و بالا آمادن به وسیله ی شیر بلین KV به طور کامل شرح داده شده است.

سرعت و نحوه بالا و پایین آمدن آسانسور به وسیله ی شیر بلین KV
مدل شیر بلین KV	شرح
KV1P	سرعت بالا، حداکثر 0.16 متر بر ثانیه (32 فوت در دقیقه). شروع بالا دارای میرایی داخلی است. استاپ بالا هیچ میرایی ندارد (پمپ متوقف می شود). سرعت پایین یک پایین، حداکثر 0.16 متر بر ثانیه (32 فوت در دقیقه). استارت پایین دارای میرایی قابل تنظیم است. سرعت پایین قابل تنظیم است. استاپ پایین دارای میرایی داخلی است.
KV1S	حداکثر سرعت 0.16 متر بر ثانیه (32 فوت در دقیقه). با توقف نرم، یا حداکثر 0.4 متر بر ثانیه (80 فریم در دقیقه) با سفر بیش از حد و لذت بردن. شروع بالا دارای میرایی داخلی است. استاپ بالا دارای میرایی قابل تنظیم است (توقف تاخیری پمپ لازم است). سرعت پایین یک پایین، حداکثر 0.16 (32 فوت در دقیقه). استارت پایین دارای میرایی قابل تنظیم است. سرعت پایین قابل تنظیم است. استاپ پایین دارای میرایی داخلی است.
KV2P	یک سرعت بالا، حداکثر 0.16 متر بر ثانیه (32 فوت در دقیقه). شروع بالا دارای میرایی داخلی است. استاپ بالا هیچ میرایی ندارد (پمپ متوقف می شود). پایین دو سرعت پایین، حداکثر 1 متر بر ثانیه (200 فوت در دقیقه). استارت پایین دارای میرایی قابل تنظیم است. سرعت پایین و تراز کردن سریع قابل تنظیم است. کاهش سرعت و توقف دارای میرایی داخلی است.
KV2S	یک سرعت بالا، حداکثر 0.16 متر بر ثانیه (32 فوت در دقیقه). با توقف نرم، یا حداکثر 0.4 متر بر ثانیه (80 فریم در دقیقه) با سفر بیش از حد و لذت بردن. شروع بالا دارای میرایی داخلی است. استاپ بالا دارای میرایی قابل تنظیم است (توقف تاخیری پمپ لازم است). پایین دو سرعت پایین، حداکثر 1 متر بر ثانیه (200 فوت در دقیقه). استارت پایین دارای میرایی قابل تنظیم است. سرعت پایین و تراز کردن سریع قابل تنظیم است. کاهش سرعت و توقف دارای میرایی داخلی است.

اجزای داخلی شیر آسانسوری بلین KV

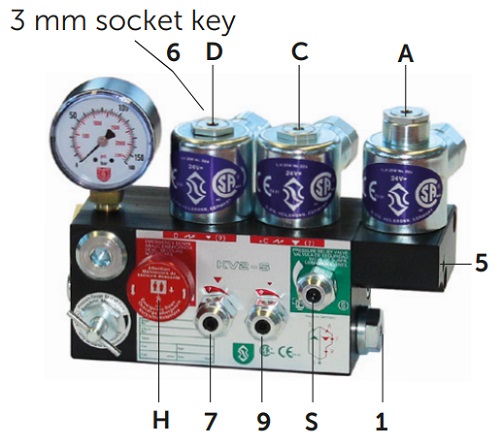

اجزای داخلی شیر بلین در شکل زیر نشان داده شده است:

اجزای داخلی شیر بلین KV

آپشن های موجود در شیر بلین KV
تجهیزات اختیاری KV	شرح
BV	شیر توپی داخلی
EN	برق اضطراری برق
H 13	پمپ دستی اچ پی
Slack KS	شیر طناب
DH	سوئیچ فشار 10-100 بار
DL	سوئیچ فشار 1-10 بار
CSA	شیر برقی CSA
HA	شیر دستی اضطراری پایین آمدن

تنظیم بالا رفتن شیر بلین KV

در شیر بالابری بلین سوپاپ ها قبلاً تنظیم و آزمایش شده اند. قبل از تغییر تنظیمات شیر، عملکرد الکتریکی را بررسی کنید. با برداشتن مهره و بالا بردن جزئی شیر برقی برای احساس کشش، آزمایش کنید که برق شیر برقی صحیح است. تنظیمات اسمی: تنظیم سطح 1 با صفحات فلنج. تنظیم سطح 5 (KV1S & KV2S) با صفحات فلنج. معمولاً شیر بالابری هیدرولیک قبل از راه اندازی نیاز به یک سری تنظیمات دارد که در ادامه تنظیمات این شیرهای به طور کامل شرح داده شده است.

نحوه عملکرد شیر بلین KV

تنظیم بالا رفتن شیر بلین KV1P

1. Up Bypass: هنگامی که پمپ راه اندازی می شود، ماشین تخلیه شده باید برای مدت حدود 1 در کف ثابت بماند.
دوم قبل از شروع به سمت بالا طول این تأخیر مطابق با تنظیم تنظیم 1 است. «در» (در جهت عقربه های ساعت)
تأخیر را کوتاه می کند، «خارج» (C-C-Clockwise) تأخیر را طولانی می کند.
توقف بالا: در سطح کف، پمپ-موتور برق قطع می شود. توقف بسته به بار و سرعت ممکن است ناگهانی باشد
رویکرد. امکان تنظیم وجود ندارد.

S Relief Valve: "In" (در جهت عقربه های ساعت) یک تنظیم فشار بالاتر، "خارج" (c-c-clockwise) حداکثر فشار کمتری را ایجاد می کند. پس از چرخش
"خارج"، پایین آوردن دستی H را برای یک لحظه باز کنید.
مهم: هنگام آزمایش شیر کمکی، شیر توپی را به تدریج ببندید

تنظیم حرکت بالاروی شیر بلین KV1S

1. تنظیم Up Bypass (بای پس حرکت بالا)

پس از راه اندازی پمپ، زمانی که کابین آسانسور بدون بار است، باید حدود ۱ ثانیه در سطح طبقه ثابت باقی بماند و سپس حرکت به سمت بالا آغاز شود. مدت زمان این تأخیر با تنظیم پیچ شماره 1 قابل تغییر است.

چرخاندن پیچ تنظیم در جهت عقربه های ساعت (In) باعث کاهش زمان تأخیر و شروع سریع تر حرکت می شود.
چرخاندن پیچ تنظیم خلاف جهت عقربه های ساعت (Out / C-CW) باعث افزایش زمان تأخیر و طولانی تر شدن مکث قبل از حرکت خواهد شد.

2. تنظیم Up Stop (توقف حرکت بالا)

هنگامی که کابین به سطح طبقه می رسد، شیر برقی A بدون برق می شود. با استفاده از رله زمانی، پمپ باید حدود ۱ ثانیه بیشتر به کار خود ادامه دهد تا کابین به صورت نرم و بدون ضربه متوقف شود. میزان نرمی توقف توسط تنظیم شماره 5 کنترل می شود.

چرخاندن پیچ تنظیم شماره 5 به سمت In (در جهت عقربه های ساعت) باعث توقف نرم تر و آرام تر کابین می شود.
چرخاندن پیچ به سمت Out (خلاف جهت عقربه های ساعت) باعث توقف سریع تر کابین خواهد شد.

-روش تنظیم اولیه:
در حالی که شیر برقی A قطع بوده و پمپ در حال کار است، پیچ تنظیم شماره 5 را بچرخانید تا کابین شروع به حرکت به سمت بالا کند. سپس پیچ را به آرامی در جهت مخالف برگردانید تا کابین در وضعیت مناسب و با توقف نرم متوقف شود.

3. تنظیم توقف جایگزین (Alternative Stop)

در سرعت های بالاتر یا زمانی که تنظیمات رله زمانی مشابه عملکرد Up Stop باشد، ممکن است کابین کمی بالاتر از سطح طبقه توقف کند. در این حالت، شیر برقی D فعال شده و مدار ترازکننده پایین وارد عمل می شود.

با فعال شدن شیر برقی D، کابین به آرامی به سطح صحیح طبقه بازمی گردد. پس از رسیدن کابین به موقعیت مناسب، شیر برقی D دوباره غیرفعال شده و سیستم در حالت پایدار قرار می گیرد.

4. تنظیم شیر اطمینان (S Relief Valve)

شیر اطمینان وظیفه کنترل حداکثر فشار سیستم هیدرولیک را بر عهده دارد.

چرخاندن پیچ تنظیم به سمت In (در جهت عقربه های ساعت) باعث افزایش فشار تنظیمی شیر اطمینان می شود.
چرخاندن پیچ به سمت Out (خلاف جهت عقربه های ساعت) باعث کاهش فشار تنظیمی و محدود شدن حداکثر فشار سیستم خواهد شد.

پس از چرخاندن پیچ تنظیم به سمت Out، برای بررسی عملکرد، شیر تخلیه دستی H را برای مدت کوتاه باز کنید.

نکته مهم هنگام تست شیر اطمینان

هنگام آزمایش عملکرد شیر اطمینان، شیر توپی را به آرامی و به صورت تدریجی ببندید تا از ایجاد شوک ناگهانی فشار در مدار هیدرولیک جلوگیری شود. تنظیم صحیح این بخش نقش مهمی در افزایش ایمنی، عملکرد پایدار و افزایش عمر تجهیزات آسانسور هیدرولیک دارد.

تنظیم حرکت بالاروی شیر بلین KV1S

تنظیم حرکت پایین آمدن شیر بلین KV

1. تنظیم Down Bypass (بای پس حرکت پایین)

در زمان شروع حرکت کابین به سمت پایین، شیر بلین KV باید امکان عبور کنترل شده روغن را فراهم کند تا حرکت کابین بدون ضربه و با سرعت مناسب آغاز شود. تنظیم Down Bypassبرای کنترل تأخیر اولیه و نحوه شروع حرکت پایین انجام می شود.

چرخاندن پیچ تنظیم به سمت In (در جهت عقربه های ساعت)باعث کاهش زمان تأخیر شروع حرکتو ورود سریع تر سیستم به حالت پایین آمدن می شود.
چرخاندن پیچ تنظیم به سمت Out (خلاف جهت عقربه های ساعت)باعث افزایش زمان تأخیرو طولانی تر شدن مکث قبل از حرکت کابین خواهد شد.

تنظیم صحیح این بخش باعث جلوگیری از حرکت ناگهانی کابین و افزایش راحتی سرنشینان هنگام شروع حرکت می شود.

2. تنظیم Down Stop (توقف حرکت پایین)

هنگامی که کابین به سطح طبقه موردنظر می رسد، شیر بلین KV با کاهش تدریجی جریان روغن، فرآیند توقف را انجام می دهد. تنظیم Down Stopبرای دستیابی به توقف نرم و دقیق کابین استفاده می شود.

چرخاندن پیچ تنظیم به سمت In (در جهت عقربه های ساعت)باعث کاهش سرعت توقف و ایجاد توقف نرم ترمی شود.
چرخاندن پیچ تنظیم به سمت Out (خلاف جهت عقربه های ساعت)باعث افزایش سرعت توقف و توقف سریع تر کابینخواهد شد.

برای تنظیم اولیه، سرعت پایین آمدن کابین را بررسی کرده و پیچ تنظیم Down Stop را به آرامی تغییر دهید تا کابین بدون لرزش، ضربه یا عبور از سطح طبقه متوقف شود.

3. تنظیم Down Levelling (تراز کردن کابین در سطح طبقه)

در برخی شرایط ممکن است کابین پس از توقف اولیه دقیقاً در سطح طبقه قرار نگیرد. عملکرد Down Levellingدر شیر بلین KV برای اصلاح این وضعیت و تنظیم دقیق موقعیت کابین استفاده می شود.

در صورت پایین تر یا بالاتر قرار گرفتن کابین نسبت به سطح طبقه، مدار ترازکننده با کنترل جریان روغن، حرکت اصلاحی آرامی ایجاد می کند تا کابین به موقعیت صحیح برسد.

تنظیم مناسب این بخش باعث افزایش دقت توقف، کاهش استهلاک قطعات مکانیکی و بهبود کیفیت حرکت آسانسور خواهد شد.

4. تنظیم شیر کنترل سرعت پایین آمدن (Down Speed Control)

کنترل سرعت حرکت پایین کابین یکی از بخش های مهم تنظیم شیر بلین KV است. سرعت نامناسب می تواند باعث ایجاد ضربه، لرزش یا کاهش کیفیت حرکت آسانسور شود.

افزایش محدودیت جریان باعث کاهش سرعت پایین آمدن کابین می شود.
کاهش محدودیت جریان باعث افزایش سرعت حرکت کابین خواهد شد.

تنظیم سرعت باید با توجه به ظرفیت آسانسور، فشار کاری سیستم هیدرولیک و شرایط عملکردی انجام شود.

نکته مهم هنگام تنظیم شیر بلین KV

هنگام تنظیم حرکت پایین شیر بلین KV، هر بار فقط مقدار کمی تغییر در پیچ های تنظیم ایجاد کنید و پس از هر تغییر، عملکرد آسانسور را بررسی نمایید. تنظیمات سریع یا تغییرات زیاد می تواند باعث ناپایداری حرکت، توقف نامناسب و افزایش فشار روی قطعات هیدرولیک شود. تنظیم دقیق شیر بلین KV نقش مهمی در افزایش ایمنی، حرکت نرم کابین و افزایش طول عمر سیستم آسانسور هیدرولیک دارد.

قیمت شیر آسانسوری بلین KV

قیمت شیر آسانسوری بلین KV به عوامل مختلفی مانند مدل شیر، تعداد بوبین، نوع سیستم کنترل، فشار کاری، شرایط نصب و مشخصات یونیت هیدرولیک آسانسور بستگی دارد. این شیر به دلیل کیفیت ساخت بالا، کنترل دقیق حرکت کابین و عملکرد پایدار در سیستم های آسانسوری هیدرولیک مورد توجه قرار گرفته است. برای انتخاب مدل مناسب شیر بلین KV باید مشخصات فنی آسانسور و نیازهای عملکردی سیستم بررسی شود. دریافت کاتالوگ فنی و مشاوره تخصصی پیش از خرید، به انتخاب صحیح و کاهش هزینه های نگهداری کمک می کند. برای استعلام قیمت شیر آسانسوری بلین KV با کارشناسان دلکو صنعت تماس بگیرید.

قیمت شیر آسانسوری بلین KV
ردیف	شرح	قیمت (تومان)
1	قیمت شیر آسانسوری بلین KV1P	تماس بگیرید
2	قیمت شیر آسانسوری بلین KV1S	تماس بگیرید
3	قیمت شیر آسانسوری بلین KV2P	تماس بگیرید
4	قیمت شیر آسانسوری بلین KV2S	تماس بگیرید
