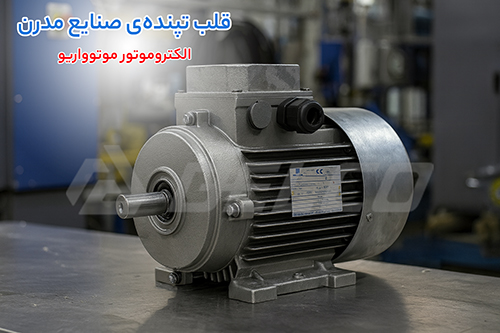

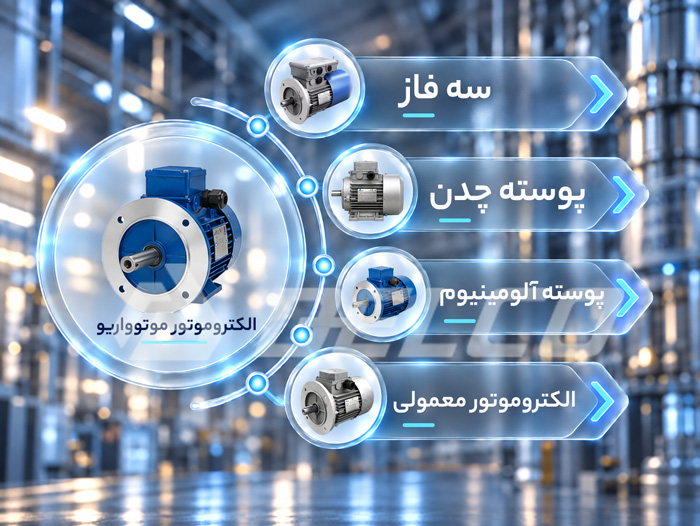

الکتروموتور سه فاز موتوواریو Motovario
شرکت موتوواریو ایتالیا یکی از برندهای پیشرو در زمینه تولید انواع الکتروگیربکس‌های صنعتی است. گیربکس‌های حلزونی موتوواریو مخصوصا به دلیل کیفیت بالایی که دارند از پرمصرف ترین گیربکس‌ها در بازار ایران به شمار می روند. یکی از محصولات این شرکت که در کنار انواع گیربکس، توانسته جای خود را در بازار ایران پیدا کند، انواع الکتروموتور سه فاز معمولی و الکتروموتور سه فاز ترمزدار موتوواریو است. با توجه به کمبود الکتروموتورهای ترمز فابریک در ایران، استفاده از نمونه های ایتالیایی مخصوصاً برند موتوواریو روز به روز افزایش می یابد. شرکت دلکو صنعت مفتخر است که عرضه الکتروموتورهای موتوواریو را در بازار به عهده دارد.

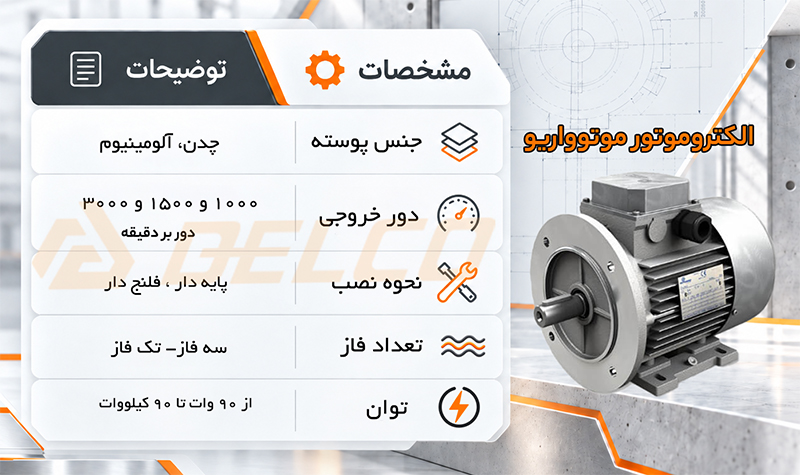

مشخصات فنی الکتروموتور موتوواریو
- توان از 90 وات تا 90 کیلو وات
- دور خروجی الکتروموتور 1000 و 1500 و 3000 دور دقیقه
- پوسته از جنس آلومینیوم (توان های پایین) و چدن (توان های بالا)
- ولتاژ ورودی 400/230 و 690/400
- نصب الکتروموتور موتوواریو به صورت عمودی و افقی
- خروجی فلنج دار و بدون فلنج
- فرکانس الکتروموتور 50 و 60 هرتس
- کلاس حرارتی الکتروموتور موتوواریو برابر با F
- درجه حفاظت مطابق با استاندارد IP55
- الکتروموتور به صورت ترمز فابریک و یا ساده
- قابلیت نصب سنسور حرارتی و هیتر و اینکودر بر روی الکتروموتور
- بازدهی انرژی IE1 و IE2 و IE3
مشخصات کلی الکتروموتورهای پوسته آلومینیومی موتوواریو
- توان از 90 وات تا 11 کیلو وات
- سایز فریم الکتروموتور موتوواریو از 56 تا 132
- الکتروموتور سه فاز با بازدهی انرژی استاندارد (IE1) که با کد TS نشان داده می شود
- الکتروموتور سه فاز با بازدهی انرژی بالا (IE2) که با کد TH نشان داده می شود
- الکتروموتور سه فاز با بازدهی انرژی برتر (IE3) که با کد TP نشان داده می شود
- الکتروموتورهای تک فاز موتوواریو با کد S
- الکتروموتور سه فاز ترمز دار موتوواریو (IE1) با کد TBS
- الکتروموتور سه فاز ترمز دار موتوواریو (IE2) با کد TBH
- الکتروموتور سه فاز ترمز دار موتوواریو (IE3) با کد TBP
در الکتروموتور ترمزدار موتوواریو در صورتی‌که ترمز از نوع DC باشد با کد FM و در صورتی‌که ترمز از نوع AC باشد با کد MS مشخص می شود.
نحوه نصب الکتروموتور موتوواریو
الکتروموتورهای موتوواریو را می توان از طریق پایه و یا فلنج نصب کرد. نحوه نصب الکتروموتورهای موتوواریو به صورت زیر است:
- نصب بوسیله پایه B3
- نصب به وسیله فلنج بزرگ B5
- نصب به وسیله فلنج کوچک B14
- نصب از طریق پایه و فلنج بزرگ B35
- نصب از طریق پایه و فلنج کوچک B34
ابعاد فلنج بزرگ (B5) الکتروموتور Motovario
|
عمق سوراخ (mm) |
N (mm) |
M (mm) |
P (mm) |
سایز فریم |
|
7 |
80 |
100 |
120 |
56 |
|
9.5 |
95 |
115 |
140 |
63 |
|
9.5 |
110 |
130 |
160 |
71 |
|
11.5 |
130 |
165 |
200 |
80/90 |
|
11.5 |
180 |
215 |
250 |
100/112 |
|
14.5 |
230 |
265 |
300 |
132 |
ابعاد فلنج کوچک (B14) الکتروموتور Motovario
|
عمق سوراخ (mm) |
N (mm) |
M (mm) |
P (mm) |
سایز فریم |
|
M5 |
50 |
65 |
80 |
56 |
|
M5 |
60 |
75 |
90 |
63 |
|
M6 |
70 |
85 |
105 |
71 |
|
M6 |
80 |
100 |
120 |
80 |
|
M8 |
95 |
115 |
140 |
90 |
|
M8 |
110 |
130 |
160 |
100/112 |
|
M10 |
130 |
165 |
200 |
132 |
مشخصات ابعادی شافت خروجی الکتروموتور موتوواریو
|
b x h x I (mm) |
M (mm) |
E (mm) |
D (mm) |
سایز فریم |
|
3 x 3 x 12 |
M4 |
20 |
9 |
56 |
|
4 x 4 x 15 |
M4 |
23 |
11 |
63 |
|
5 x 5 x 20 |
M5 |
30 |
14 |
71 |
|
6 x 6 x 30 |
M6 |
40 |
19 |
80 |
|
8 x 7 x 35 |
M8 |
50 |
24 |
90s |
|
8 x 7 x 45 |
M10 |
60 |
28 |
100/112 |
|
10 x 8 x 60 |
M12 |
80 |
38 |
132 |
مشخصات بیرینگ الکتروموتورهای موتوواریو
|
بیرینگ عقب |
بیرینگ جلو |
سایز فریم |
|
6201 2Z/2RS |
6201 2Z |
56 |
|
6202 2Z/2RS |
6202 2Z |
63 |
|
6202 2Z/2RS |
6202 2Z |
71 |
|
6204 2Z/2RS |
6204 2Z |
80 |
|
6205 2Z/2RS |
6205 2Z |
90 |
|
6206 2Z/2RS |
6206 2Z |
100 |
|
6306 2Z/2RS |
6306 2Z |
112 |
|
6308 2Z/2RS |
6308 2Z |
132 |
روش خنک کاری
خنک کاری الکتروموتورهای موتوواریو بر اساس استاندارد IC411 و به صورت هوا خنک می باشد.
مشخصات ابعادی الکتروموتور سه فاز موتوواریو
تمامی ابعاد بر حسب میلیمتر می باشد.
|
LL |
F1 |
D |
E |
V |
Y |
X |
LB |
L |
AD |
AC |
سایز فریم |
|
14 |
3.5 |
9 |
20 |
55 |
55 |
93 |
177 |
197 |
95 |
106 |
56 |
|
15 |
2.5 |
11 |
23 |
70 |
70 |
80 |
188 |
211 |
104 |
121 |
63 |
|
20 |
3 |
14 |
30 |
74.5 |
74.5 |
80 |
208.5 |
238.5 |
112 |
139 |
71 |
|
30 |
5 |
19 |
40 |
78 |
78 |
80 |
232.5 |
272.5 |
121.5 |
158 |
80 |
|
35 |
5 |
24 |
50 |
87 |
87 |
98 |
248 |
298 |
146 |
173 |
90S |
|
35 |
5 |
24 |
50 |
87 |
87 |
98 |
273 |
323 |
146 |
173 |
90L |
|
45 |
7.5 |
28 |
60 |
97.5 |
97.5 |
98 |
308 |
368 |
154.5 |
191 |
100 |
|
45 |
7.5 |
28 |
60 |
100 |
100 |
98 |
322.5 |
383.5 |
169.5 |
210.5 |
112 |
|
60 |
10 |
38 |
80 |
115.5 |
115.5 |
118 |
372 |
453 |
195 |
248.5 |
132S |
|
60 |
10 |
38 |
80 |
115.5 |
115.5 |
118 |
410 |
490 |
195 |
248.5 |
132M |
|
HA |
H |
C |
K |
BA |
BB |
B |
KK |
AB |
AA |
A |
سایز فریم |
|
10 |
56 |
37 |
7 |
18 |
90 |
71 |
10 |
111 |
25.5 |
91 |
56 |
|
9 |
63 |
40 |
7.5 |
25 |
108 |
80 |
12 |
120 |
44 |
100 |
63 |
|
9 |
71 |
44 |
7.5 |
25 |
108 |
90 |
12 |
132 |
44 |
112 |
71 |
|
11 |
80 |
49 |
9.5 |
26 |
122 |
100 |
19.5 |
156 |
56.5 |
125 |
80 |
|
11 |
90 |
54 |
8.5 |
33 |
136 |
100 |
12 |
172 |
56 |
140 |
90S |
|
13 |
90 |
54 |
8.5 |
33 |
155 |
125 |
12 |
172 |
57 |
140 |
90L |
|
14 |
100 |
62 |
8.5 |
37 |
170 |
140 |
20 |
192 |
64 |
160 |
100 |
|
14 |
112 |
69 |
8.5 |
40 |
175 |
140 |
21 |
221 |
76 |
190 |
112 |
|
16 |
132 |
87 |
10.5 |
40 |
175 |
140 |
22 |
260 |
84 |
216 |
132S |
|
16 |
132 |
87 |
10.5 |
40 |
210 |
180 |
22 |
260 |
85 |
216 |
132M |
کاربرد الکتروموتورهای موتوواریو
- نوار نقاله ها
- اسکرو کانوایرها
- انواع فن
- پمپ ها
- میکسر و همزن ها
- صفحات دوار
- بالابرها
قیمت الکتروموتور موتوواریو
الکتروموتورهای سه فاز موتوواریو به صورت پایه دار و یا فلنج دار با پوسته آلومینیومی موجود می باشد. جهت کسب اطلاعات بیشتر در خصوص قیمت الکتروموتور موتوواریو و دریافت مشاوره رایگان با کارشناسان و متخصصان شرکت دلکو صنعت تماس حاصل فرمایید.
مشحصات محصول در حال بروز رسانی است.
