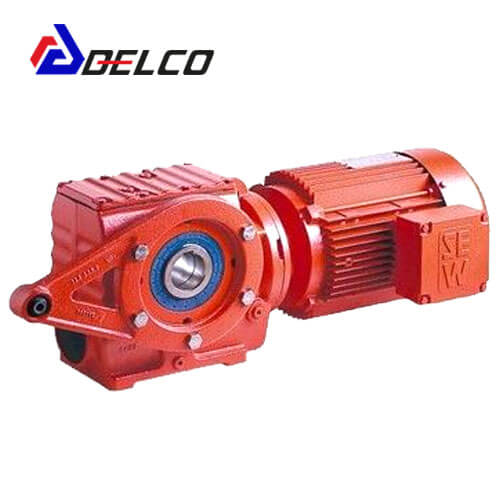

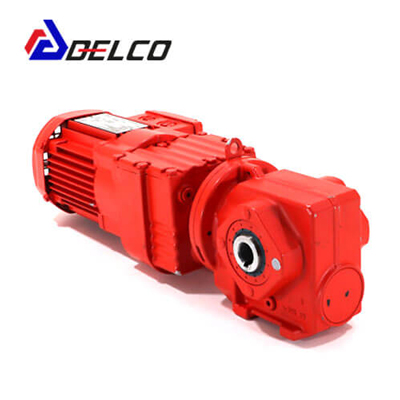

گیربکس کرانویل SEW
گیربکس کرانویل پینیون SEW آلمان با کد K و در 12 سایز مختلف تولید می شود. قطر شافت این گیربکس ها از 25 تا 190 میلیمتر و ماکزیمم گشتاور قابل تحمل 50000 نیوتن متر می باشد. گیربکس کرانویل SEW آلمان قابلیت کوپل با الکتروموتور تا توان 200 کیلووات را دارد.
تحویل اکسپرس
خدمات آموزشی
کیفیت بالا
مشاوره فنی
گیربکس هلیکال بول (Helical Bevel) اس ای دبلیو آلمان بدلیل کیفیت مناسب و توان انتقال گشتاور بالا، جهت کار در کارگاه های کوچک و کارخانجات بزرگ مناسب هستند. جهت دریافت مشاوره رایگان و انتخاب گیربکس مناسب، با کارشناسان و متخصصان دلکو صنعت تماس بگیرید.
فروش گیربکس کرانویل پینیون SEW
یکی از انواع گیربکس های صنعتی که با توجه به توانایی انتقال گشتاور و توان بالا به صورت گسترده در صنایع مختلف مورد استفاده قرار می گیرد، مدل کرانویل پینیون Crown Wheel Pinion Gearbox است که شرکت دلکو صنعت افتخار تامین و عرضه آن به بازار را دارد .این گیربکس از تعدادی چرخدنده هلیکال تشکیل شده است که در استیج آخر به وسیله یک چرخدنده مخروطی که از یک پینیون و یک چرخدنده دایره ای شکل تشکیل شده است گشتاور و دور خروجی را نود درجه تغییر جهت می‌دهد. از این رو به نام گیربکس نود درجه و گیربکس هلیکال بول Helical Bevel Gearbox نیز شناخته می شوند.
ویژگی های گیربکس کرانویل پینیون اس ای دبلیو
- پوسته از جنس چدن مقاوم
- محدوده توان ورودی از 0.12 تا 200 کیلووات
- محدوده گشتاور خروجی از 200 تا 50000 نیوتن متر
- بازده بالای 94 درصد
- قابلیت تولید در 12 سایز مختلف
- تنوع زیاد در دور خروجی
- قابل کوپل با الکتروموتور و هیدروموتور
- ورودی به صورت فلنجدار و شافت دار و گلدونی
- مناسب برای استفاده در انواع کانوایرها و میکسرها و تیکنرها
- قابل عرضه به صورت تکی و ترکیبی با گیربکس شافت مستقیم
- نحوه نصب متنوع
- تعمیر و نگهداری آسان

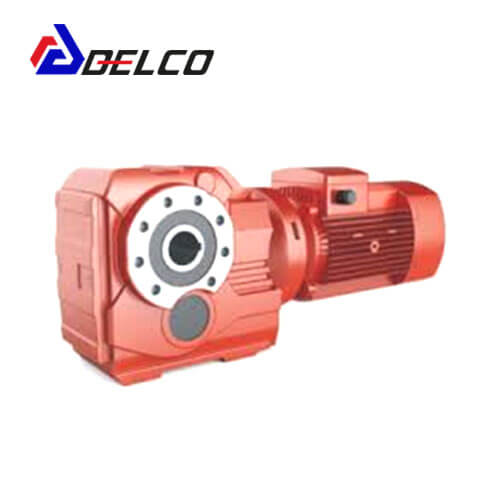

انواع گیرموتور کرانویل SEW
گیربکس های کرانویل پینیون با توجه به نحوه نصب و خروجی خود به چند دسته تقسیم می شوند. در جدول زیر انواع گیربکس های نود درجه SEW با علامت اختصاری هر کدام مشخص شده است.
|
عکس محصول |
علامت اختصاری و توضیح |
|
|
K..DR.. گیرموتور کرانویل با خروجی شافت |
|
|
KA..B DR.. گیرموتور کرانویل پایه دار با خروجی هالو شافت |
|
|
KV..B DR.. گیرموتور کرانویل پایه دار با خروجی هالو شافت هزار خاری |
|
|
KH..B DR.. گیرموتور کرانویل پایه دار با خروجی هالوی بونفیکس (شیرینک دیسک) |
|
|
KF..DR.. گیرموتور کرانویل با خروجی شافت و فلنج بزرگ |
|
|
KAF..DR.. الکتروگیربگس هلیکال بول با خروجی هالو شفت و فلنج بزرگ |
|
|
KVF..DR.. الکتروگیربگس هلیکال بول با خروجی هالو شفت هزار خاری و فلنج بزرگ |
|
|
KHF..DR.. الکتروگیربگس هلیکال بول با خروجی هالوی بونفیکس (شیرینک دیسک) و فلنج بزرگ |
|
|
KA..DR.. الکتروگیربکس هلیکال بول با خروجی هالو شفت |
|
|
KV..DR.. الکتروگیربکس هلیکال بول با خروجی هالو شفت هزار خاری |
|
|
KH..DR.. الکتروگیربکس هلیکال بول با خروجی هالوی بونفیکس (شیرینک دیسک) |
|
|
KT..DR.. الکتروگیربکس هلیکال بول با خروجی هالو شافت TorqLOC |
|
|
KAZ..DR.. الکتروگیربگس هلیکال بول با خروجی هالو شفت و فلنج کوچک |
|
|
KAZ..DR.. الکتروگیربگس هلیکال بول با خروجی هالو شفت هزار خاری و فلنج کوچک |
|
|
KHZ..DR.. الکتروگیربگس هلیکال بول با خروجی هالوی بونفیکس (شیرینک دیسک) و فلنج کوچک |
مشخصات ورودی و خروجی گیربکس شافت بغل SEW
- گیربکس شافت بغل برند SEW آلمان با پوسته چدن که استحکام بالایی دارد تولید می شود. این گیربکس ها دو و سه طبقه کاهش دور انجام می دهند و در دورهای پایین توانایی انتقال گشتاور بالایی دارند. گیربکس کرانویل SEW با خروجی هالو شافت و شافت دار و هالوی بونفیکس ساخته می شود و در خروجی امکان ارائه فلنج کوچک و بزرگ وجود دارد. این گیربکس ها با توجه به ورودی خود به سه مدل زیر تقسیم می شوند:
- گیربکس کرانویل SEW با ورودی کوپل شده با الکتروموتور SEW : این مدل به نام گیرموتور شناخته می‌شود و اولین دنده بر روی شافت الکتروموتور قرار گرفته که به نام سر دنده معروف است. ابعاد شافت و فلنج الکتروموتورهای SEW از استاندارد IEC پیروی نمی‌کند. قطر شافت الکتروموتور از قطر شافت الکتروموتور با استاندارد IEC کوچک تر است.
- گیربکس کرانویل با ورودی گلدونی: گاهی نیاز است که گیربکس‌های SEW با الکتروموتوری غیر از برند SEW و مطابق با استاندارد IEC کوپل شوند. در این حالت ورودی گیربکس یک فلنج که به عنوان گلدونی معروف است قرار می گیرد و فلنج الکتروموتور با فلنج گلدونی کوپل می شود. گلدونی ورودی گیربکس SEW با کد AM مشخص می شود. بعد از این کد سایز فریم الکتروموتور قرار می گیرد. به عنوان مثال برای استفاده از الکتروموتور 4 کیلووات باید از گلدونی با کد AM112 استفاده کرد.
گیربکس کرانویل با ورودی شافت: گیربکس های کرانویل SEW قابلیت قرارگیری شفت در ورودی خود را دارند. شافت ورودی با کد AD مشخص می شود و بعد از آن عددی قرار می گیرد که معرف قطر شافت می باشد.
مشخصات کلی گیربکس کرانویل SEW
در جدول زیر مشخصات کلی گیربکس کرانویل اس ای دبلیو نشان داده شده است.
| سایز گی ربک س کرانویل SEW سری K | حداکثر گشتاور خروجی گ یربک س (نیوتن متر) | محدوده نسب ت تبدیل | محدوده نس بت تبدیل در حالت ترکیبی |
| K37/K47/K57/K67/K77/K87/K97/K107/K127/K157/K187 | 50000 | 1:3.98 الی 1:197.37 | 1:94 الی 1:32625 |
مشخصات فنی گیربکس شافت بغل SEW
در جدول زیر مشخصات فنی گیربکس کرانویل اس ای دبلیو آلمان برای تمامی سایزها نشان داده شده است.
| سایز گیربکس کرانویل SEW | حداکثر توان ورودی (کیلو وات) | حداکثر گشتاور خروجی (نیوتن متر) | قطر شافت گیربکس (میلیمتر) |
| K37 | 3 | 200 | 25 |
| K47 | 3 | 400 | 30 |
| K57 | 4 | 600 | 35 |
| K67 | 5.5 | 820 | 40 |
| K77 | 11 | 1550 | 50 |
| K87 | 22 | 2700 | 60 |
| K97 | 30 | 4300 | 70 |
| K107 | 45 | 8000 | 90 |
| K127 | 90 | 13000 | 110 |
| K157 | 200 | 18000 | 120 |
| K167 | 200 | 32000 | 160 |
| K187 | 200 | 50000 | 190 |

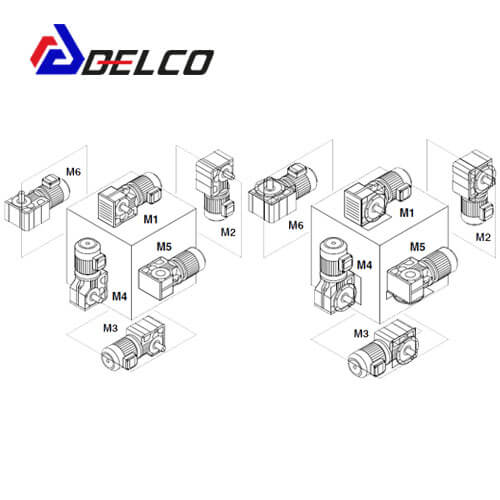

نحوه نصب الکتروگیربگس هلیکال بول SEW
گیرموتور هلیکال بول SEW قابلیت نصب در حالت های افقی و عمودی و در هر شش جهت ممکن را دارا می‌باشد.
میزان روغن مورد نیاز جهت روان کاری مناسب گیربکس های کرانویل با توجه به نحوه نصب

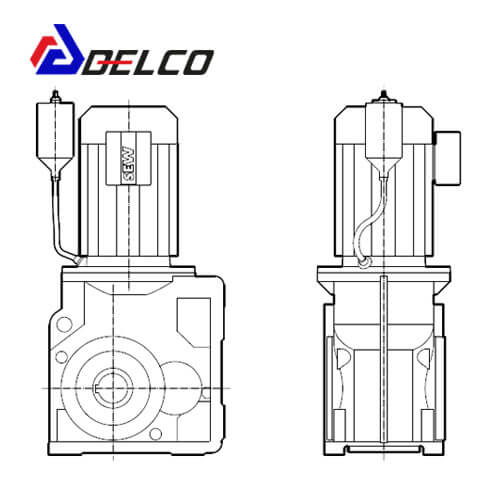

یکی از نکات بسیار مهم در بهره برداری از گیربکس ها، استفاده از میزان روغن مناسب است. مقدار روغن مورد نیاز برای گیربکس کرانویل SEW با توجه به نحوه نصب متفاوت است. روغن درون گیربکس باید به اندازه ای باشد که در هنگام کارکرد، تمامی چرخدنده ها را پوشش دهد. در جدول زیر مقدار روغن مورد نیاز برای گیربگس شافت بغل SEW با خروجی بدون فلنج مشخص شده است.
| سایز گیربکس کرانویل پینیون اس ای دبلیو با خروجی بدون فلنج | مقدار روغن مورد نیاز با توجه به نحوه نصب (لیتر) | |||||
| M1 | M2 | M3 | M4 | M5 | M6 | |
| K37 | 0.5 | 1 | 1 | 1.25 | 0.95 | 0.95 |
| K47 | 0.8 | 1.3 | 1.5 | 2 | 1.6 | 1.6 |
| K57 | 1.1 | 2.2 | 2.2 | 2.8 | 2.3 | 2.1 |
| K67 | 1.1 | 2.4 | 2.6 | 3.45 | 2.6 | 2.6 |
| K77 | 2.2 | 4.1 | 4.4 | 5.8 | 4.2 | 4.4 |
| K87 | 3.7 | 8 | 8.7 | 10. 9 | 8 | 8 |
| K97 | 7 | 14 | 15.7 | 20 | 15.7 | 15.5 |
| K107 | 10 | 21 | 25.5 | 33.5 | 24 | 24 |
| K127 | 21 | 41.5 | 44 | 54 | 40 | 41 |
| K157 | 31 | 62 | 65 | 90 | 58 | 62 |
| K167 | 33 | 95 | 105 | 123 | 85 | 84 |
| K187 | 53 | 152 | 167 | 200 | 143 | 143 |
در جدول زیر مقدار روغن برای گیربگس شافت بغل اس ای دبلیو در حالت خروجی فلنجدار بیان شده است
| سایز گیربکس کرانویل پینیون اس ای دبلیو با خروجی بدون فلنج | مقدار روغن مورد نیاز با توجه به نحوه نصب (لیتر) | |||||
| M1 | M2 | M3 | M4 | M5 | M6 | |
| KF37 | 0.5 | 1 | 1.1 | 1.5 | 1 | 1 |
| KF47 | 0.8 | 1.3 | 1.7 | 2.2 | 1.6 | 2 |
| KF57 | 1.2 | 2.2 | 2.4 | 3.15 | 2.5 | 2.3 |
| KF67 | 1.1 | 2.4 | 2.8 | 3.7 | 2.7 | 2.7 |
| KF77 | 2.1 | 4.1 | 4.4 | 5.9 | 4.5 | 4.5 |
| KF87 | 3.7 | 8.2 | 9 | 11.9 | 8.4 | 8.4 |
| KF97 | 7 | 14.7 | 17.3 | 21.5 | 15.7 | 16.5 |
| KF107 | 10 | 21.8 | 25.8 | 35.1 | 25.2 | 25.2 |
| KF127 | 21 | 41.5 | 46 | 55 | 41 | 41 |
| KF157 | 31 | 66 | 69 | 92 | 62 | 62 |
در شرایطی که نصب الکتروگیربکس به صورت M4 باشد بهتر است از یه مخزن روغن خارجی جهت کنترل میزان روغن درون گیربکس استفاده کرد. در این صورت زمانیکه روغن درون گیربکس کاهش یابد، مخزن بیرونی کمبود روغن را جبران می کند و از آسیب به چرخدنده ها و افزایش دمای گیربکس جلوگیری می کند. همچنین زمانی که دور ورودی به گیربکس بیش از 2000 دور بر دقیقه باشد بهتر است از مخزن روغن خارجی استفاده شود.
مزایا و کاربرد گیربکس کرانویل SEW
گیربکس شافت بغل کرانویل به دلیل کیفیت بالا و قیمت مناسب در صنایع گوناگون استفاده می شود. در یر برخی از صنایع و دستگاه هایی که این نوع گیربکس در آن کاربرد دارد ذکر شده است.
- انواع جرثقیل ها
- نوار نقاله ها
- صنایع ذوب و فولاد
- انواع میکسرهای با گشتاور بالا
- صنایع شیمیایی
- صنایع پتروشیمی
- صنایع موارد غذایی و بسته بندی
خرید گیربکس کرانویل پینیون SEW
دلکو صنعت با کارشناسانی مجرب در زمینه عرضه و فروش تجهیزات صنعتی، ارائه دهنده انواع الکتروگیربکس کرانویل SEW با گارانتی و ضمانت اصالت کالاست. برای کسب اطلاعات بیشتر و دریافت قیمت گیربکس کرانویل SEW با کارشناسان واحد گیربکس تماس بگیرید.
مشحصات محصول در حال بروز رسانی است.
