الکتروموتور ولت
با توجه به پیشرفت روز افزون تکنولوژی و صنایع مختلف در کشور ترکیه و و همکاری های گسترده با کشورمان، استفاده از ماشین آلات و دستگاه های ساخت این کشور روز به روز در ایران افزایش می یابد. یکی از محصولات باکیفیت تولیدی ترکیه که همتراز با تولیدات سایر کشورهای اروپایی و مطابق با استانداردهای این قاره می باشد، الکتروموتور است. برند ولت ترکیه یکی از قدیمی ترین و معتبرترین شرکت های ساخت الکتروموتور در ترکیه است. این شرکت با رعایت استانداردهای اتحادیه اروپا محصولات خود را به بسیاری از کشورهای دنیا از جمله ایران صادر می کند.

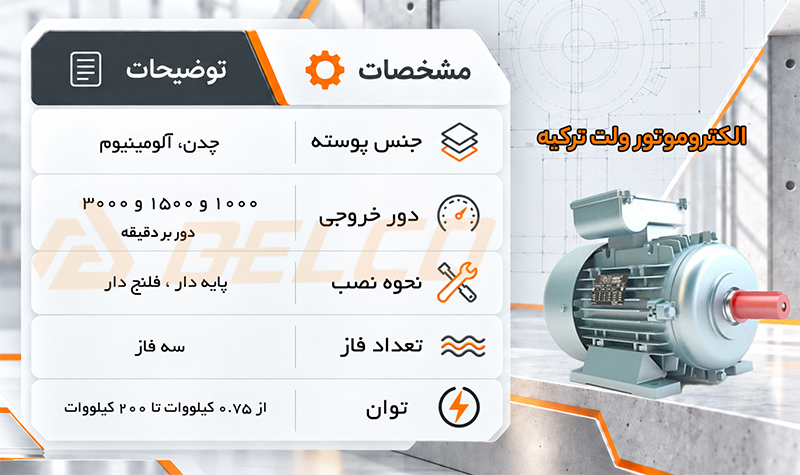

الکتروموتور سه فاز ولت با مشخصات زیر تولید می شود. توان الکتروموتور از 0.12 کیلو وات تا 200 کیلو وات (تا توان 375 کیلو وات به صورت سفارشی)
• دور خروجی الکتروموتور 1000 و 1500 و 3000 دور در دقیقه
• سایز فریم تولیدی از 63 تا 315 (355 به صورت سفارشی)
• ولتاژ 400/230 برای الکتروموتورهای 1500 و 3000 دور تا توان 3 کیلو وات
• ولتاژ 400/230 برای الکتروموتورهای 1000 دور تا توان 2.2 کیلو وات
• ولتاژ 690/400 برای الکتروموتورهای 1500 و 3000 دور از توان 4 کیلو وات به بالا
• ولتاژ 400/230 برای الکتروموتورهای 1000 دور از توان 3 کیلو وات به بالا
• ترمینال باکس (جعبه تقسیم) به صورت استاندارد در بالا
• ولتاژ 690/400 برای توانهای بالا (از سایز فریم 132 به بالا)
• پوسته از جنس آلومینیوم (از سایز فریم 63 تا 180)
• پوسته از جنس چدن (از سایز فریم 160 تا 315)
• قابلیت کارکرد در فرکانس 50 و 60 هرتس
• کلاس بازدهی IE1, IE2, IE3, IE4
• خنک کاری بر اساس استاندارد IC411 (هوا خنک)
• شرایط کاری به صورت دائم کار S1
• کلاس حرارتی F
• کلاس عایقی (درجه حفاظت) IP55
• نحوه نصب به صورت افقی و عمودی و با استفاده از پایه و یا فلنج
• نصب سنسور حرارتی PTC بر روی الکتروموتورهای با سایز فریم 180 به بالا
الکتروموتورهای ولت ترکیه در حال حاضر با کلاس بازدهی IE1 و IE2 و IE3 تولید می شوند و در آینده نزدیک کلاس بازدهی IE4 نیز به محصولات این شرکت افزوده خواهد شد. در جدول زیر میزان بازدهی انرژی الکتروموتورها در توان های مختلف مطابق با استاندارد IEC 60034-30 (50HZ) نشان داده شده است.
IE3 (Premium Efficiency) |
IE2 (High Efficiency) |
IE1 (Standard Efficiency) |
توان (KW) |
||||||
1000 rpm |
1500 rpm |
3000 rpm |
1000 rpm |
1500 rpm |
3000 rpm |
1000 rpm |
1500 rpm |
3000 rpm |
|
78.9 |
82.5 |
80.7 |
75.9 |
79.6 |
77.4 |
70.0 |
72.1 |
72.1 |
0.75 |
81.0 |
84.1 |
82.7 |
78.1 |
81.4 |
79.6 |
72.9 |
75.0 |
75.0 |
1.1 |
82.5 |
85.3 |
84.2 |
79.8 |
82.8 |
81.3 |
75.2 |
77.2 |
77.2 |
1.5 |
84.3 |
86.7 |
85.9 |
81.8 |
84.3 |
83.2 |
77.7 |
79.7 |
79.7 |
2.2 |
85.6 |
87.7 |
87.1 |
83.3 |
85.5 |
84.6 |
79.7 |
81.5 |
81.5 |
3 |
86.8 |
88.6 |
88.1 |
84.6 |
86.6 |
85.8 |
81.4 |
83.1 |
83.1 |
4 |
88.0 |
89.6 |
89.2 |
86.0 |
87.7 |
87.0 |
83.1 |
84.7 |
84.7 |
5.5 |
89.1 |
90.4 |
90.1 |
87.2 |
88.7 |
88.1 |
84.7 |
86.0 |
86.0 |
7.5 |
90.3 |
91.4 |
91.2 |
88.7 |
89.8 |
89.4 |
86.4 |
87.6 |
87.6 |
11 |
91.2 |
92.1 |
91.9 |
89.7 |
90.6 |
90.3 |
87.7 |
88.7 |
88.7 |
15 |
91.7 |
92.6 |
92.4 |
90.4 |
91.2 |
90.9 |
88.6 |
89.3 |
89.3 |
18.5 |
92.2 |
93.0 |
92.7 |
90.9 |
91.6 |
91.3 |
89.2 |
89.9 |
89.9 |
22 |
92.9 |
93.6 |
93.3 |
91.7 |
92.3 |
92.0 |
90.2 |
90.7 |
90.7 |
30 |
93.3 |
93.9 |
93.7 |
92.2 |
92.7 |
92.5 |
90.8 |
91.2 |
91.2 |
37 |
93.7 |
94.2 |
94.0 |
92.7 |
93.1 |
92.9 |
91.4 |
91.7 |
91.7 |
45 |
94.1 |
94.6 |
94.3 |
93.1 |
93.5 |
93.2 |
91.9 |
92.1 |
92.1 |
55 |
94.6 |
95.0 |
94.7 |
93.7 |
94.0 |
93.8 |
92.6 |
92.7 |
92.7 |
75 |
94.9 |
95.2 |
95.0 |
94.0 |
94.2 |
94.1 |
92.9 |
93.0 |
93.0 |
90 |
95.1 |
95.4 |
95.2 |
94.3 |
94.5 |
94.3 |
93.3 |
93.3 |
93.3 |
110 |
95.4 |
95.6 |
95.4 |
94.6 |
94.7 |
94.6 |
93.5 |
93.5 |
93.5 |
132 |
95.6 |
95.8 |
95.6 |
94.8 |
94.9 |
94.8 |
93.8 |
93.8 |
93.7 |
160 |
95.8 |
96.0 |
95.8 |
95.0 |
95.1 |
95.0 |
94.0 |
94.0 |
94.0 |
200 |
کلاس حفاظتی الکتروموتورها Protection Class مطابق با استاندارد IEC 60034-5 تعیین می شود و به معنای میزان محافظت از الکتروموتور در مقابل ذرات گرد و غبار و پاشش آب می باشد. الکتروموتورهای VOLT به صورت روتین و جنرال با درجه حفاظت IP55 تولید می شوند و درجات حفاظت IP56, IP65, IP66 به صورت سفارشی عرضه می شود.
یکی از مزیت های الکتروموتورهای برند ولت ترکیه میزان نویز پایین الکتروموتور در حال کار می باشد. در جدول زیر میزان صدای الکتروموتور ولت در سایزهای فریم مختلف و برای دور و فرکانس مختلف نشان داده شده است. میزان نویز مشخص شده بر حسب دسی بل (db) می باشد.
3000 RPM |
1500 RPM |
1000 RPM |
سایز فریم |
|||
60 HZ |
50 HZ |
60 HZ |
50 HZ |
60 HZ |
50 HZ |
|
56 |
51 |
51 |
45 |
45 |
42 |
63 |
56 |
52 |
52 |
46 |
47 |
44 |
71 |
58 |
55 |
55 |
47 |
48 |
45 |
80 |
60 |
56 |
56 |
48 |
49 |
46 |
90 |
64 |
59 |
59 |
50 |
53 |
49 |
100 |
67 |
63 |
63 |
56 |
59 |
54 |
112 |
69 |
66 |
66 |
60 |
61 |
57 |
132 |
74 |
70 |
70 |
64 |
66 |
63 |
160 |
75 |
71 |
71 |
64 |
66 |
63 |
180 |
76 |
73 |
73 |
64 |
67 |
64 |
200 |
78 |
74 |
74 |
65 |
67 |
64 |
225 |
80 |
76 |
76 |
68 |
69 |
66 |
250 |
80 |
77 |
77 |
68 |
71 |
67 |
280 |
82 |
79 |
79 |
74 |
77 |
73 |
315 |
یکی از نکات بسیار مهم در نصب و راه اندازی الکتروموتورها میزان ویبره و لرزش آنهاست. الکتروموتورهای ولت، با لرزش پایین و مطابق با استاندارد IEC 60034-14 تولید می شوند. در شکل جدول زیر میزان لرزش استاندارد برای الکتروموتورها در حالت آزاد و مفید شده نشان داده شده است.
شتاب بر حسب |
سرعت بر حسب |
جابه جایی بر حسب |
سایز فریم الکتروموتور |
|||
حالت آزاد |
حالت مقید |
حالت آزاد |
حالت مقید |
حالت آزاد |
حالت مقید |
|
2.5 |
2.0 |
1.6 |
1.3 |
25 |
21 |
56 132 |
3.5 |
2.8 |
2.2 |
1.8 |
35 |
29 |
160 250 |
4.4 |
3.6 |
2.8 |
2.3 |
45 |
37 |
280 315 |
شرکت VOLT با بهره گیری از باکیفیت ترین و مناسب ترین نوع بیرینگ، توانسته گام بلندی در راستای کاهش صدا و کاهش اتلاف انرژی در الکتروموتورهای خود بردارد. در جدول زیر مشخصات بیرینگ به کار رفته در انواع الکتروموتورها سه فاز ولت نشان داده شده است.
بیرینگ عقب |
بیرینگ جلو |
جنس پوسته |
سایز فریم |
6201-2Z |
6201-2Z |
آلومینیوم |
63 |
6202-2Z |
6202-2Z |
آلومینیوم |
71 |
6204-2Z |
6204-2Z |
آلومینیوم |
80 |
6205-2Z |
6205-2Z |
آلومینیوم |
90 |
6206-2Z |
6206-2Z |
آلومینیوم |
100 |
6206-2Z |
6206-2Z |
آلومینیوم |
112 |
6208-2Z |
6208-2Z |
آلومینیوم |
132 |
6309-2Z |
6309-2Z |
آلومینیوم |
160 |
6209-2Z |
6309-2Z |
چدن |
160 |
6210-2Z |
6310-2Z |
آلومینیوم |
180 |
6210-2Z |
6310-2Z |
چدن |
180 |
6212-2Z |
6312-2Z |
چدن |
200 |
6213-2Z |
6313-2Z |
چدن |
225 |
6215-2Z |
6215-2Z |
چدن |
250 (3000RPM) |
6215-2Z |
6315-2Z |
چدن |
250 (1500/100RPM) |
6315-2Z |
6315-2Z |
چدن |
280 (3000RPM) |
6316-2Z |
6316-2Z |
چدن |
280 (1500/100RPM) |
6316-2Z |
6316-2Z |
چدن |
315 (3000RPM) |
6318-2Z |
6318-2Z |
چدن |
315 (1500/100RPM) |
نحوه پلاک خوانی الکتروموتورها برای نصب راه اندازی و آشنایی با مشخصات آنها بسیار اهمیت دارد. در زیر نمونه کدگذاری پلاک الکتروموتورهای ولت نشان داده شده است.
B3 |
A |
2 |
M |
80 |
GA |
V1E |
کد |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
بخش |
بخش 1 : کلاس بازدهی الکتروموتور ولت را نشان می دهد:
بخش 2 : جنش پوسته الکتروموتور را مشخص می کند:
بخش 3 : سایز فریم الکتروموتور را مشخص می کند و از 56 تا 355 می تواند باشد.
بخش 4 : طول پوسته الکتروموتور را مشخص می کند:
بخش 5 : تعداد قطبهای الکتروموتور ولت را مشخص می کند و می تواند 2، 4 و 6 باشد.
بخش 6 : طول استاتور الکتروموتور را مشخص می کند:
بخش 7 : نوع نصب و خروجی الکتروموتور را مشخص می کند:
الکتروموتورهای ولت ترکیه با توجه به توان و سایز فریم خود قیمت گذاری می شوند. جهت کسب اطلاع از آخرین قیمت ها و مشاوره رایگان جهت انتخاب و خرید الکتروموتور ولت ترکیه با کارشناسان و متخصصان شرکت دلکو صنعت تماس حاصل فرمایید.
