فروش الکتروموتور ایلماز YILMAZ ترکیه
با توجه به پیشرفت روز افزون صنعت در ایران، استفاده از انواع الکتروموتورها که موتور محرک صنعت نامیده می شوند روز به روز در حال افزایش است.شرکت ایلماز یکی از معتبرترین و بزرگ ترین شرکت‌های ترکیه در زمینه تولید انواع الکتروموتور و گیربکس است که الکتروموتورهای برند ایلماز را با نام تجاری ELK (ای ال کا) و مطابق با استانداردهای IEC و EN ساخته و به بازار عرضه می کند. با توجه به کیفیت بالای این الکتروموتورها و رنج توان و دور متنوع، استفاده از آن در صنعت ایران بسیار گسترده است و شرکت دلکو صنعت مسئولیت عرضه الکتروموتور ایلماز را در ایران عهده دار است.

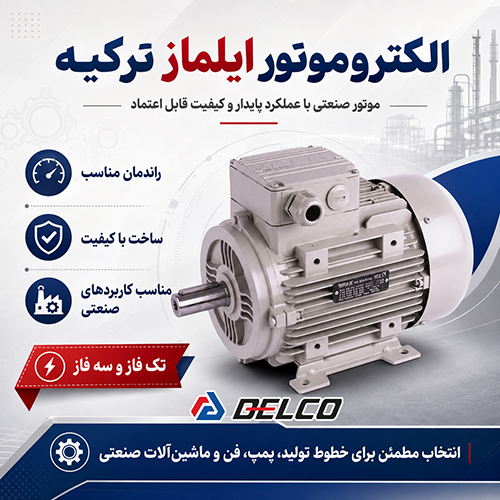

ویژگی‌های الکتروموتور ایلماز ترکیه
- توان الکتروموتور از 0.18 کیلووات تا 90 کیلووات (110 کیلووات در حالت کامپکت)
- دور خروجی 3000 و 1500 و 1000 و 750 دور در دقیقه
- سایز فریم الکتروموتور از 71 تا 280
- تولید شده در دو نوع فریم استاندارد و فریم کامپکت (فریم کوچک)
- نحوه نصب به صورت پایه دار، فلنجدار و یا پایه و فلنج همزمان
- خروجی فلنج کوچک b14 و یا فلنج بزرگ b5
- فرکانس راه اندازی 50 و 60 هرتز
- ولتاژ کارکرد 400/230 برای توان‌های پایین و 690/400 برای توان‌های بالا
- جنس پوسته از چدن و آلومینیوم مقاوم
- کلاس عایقی مطابق با کلاس F
- درجه حفاظت الکتروموتور در مقابل رطوبت و گرد و غبار مطابق با IP55
- کلاس بازدهی الکتروموتور IE2 و IE3 و IE4
- الکتروموتور دائم کار Duty S1
محل قرار گیری جعبه تقسیم (Terminal Box) و پایه‌های الکتروموتور ایلماز ELK
پایه‌های الکتروموتور ای ال کا از سایز فریم 71 تا سایز فریم 160 قابلیت قرارگیری در هر سه طرف الکتروموتور را دارد. با توجه به این قابلیت، می توان محل قرارگیری جعبه تقسیم الکتروموتور را به صورتی تنظیم کرد که در بالا، سمت راست و یا چپ قرار بگیرد.
در الکتروموتور ایلماز ترکیه با سایز فریم 180 تا سایز فریم 280، پایه ها قابلیت جدا سازی و نصب در طرفین را ندارد و ترمینال باکس نیز در بالا قرار می گیرد.
جنس قطعات الکتروموتور ایلماز
الکتروموتور ایلماز ترکیه با بهترین مواد اولیه ساخته می شود. هدف این است که با کاهش وزن، کیفیت و استحکام اجزای الکتروموتور تغییری نکند. در جدول زیر جنس قطعات مختلف الکتروموتور YILMAZ مشخص شده است.
| سایر فریم | پوسته | درپوش جلو | درپوش عقب | جعبه تقسیم | پایه ها | محافظ فن | فن |
| 71 | آلومینیوم | آلومینیوم | آلومینیوم | آلومینیوم | آلومینیوم | ورق فولادی | پلاستیک |
| 80 | |||||||
| 90 | |||||||
| 100 | |||||||
| 112 | |||||||
| 132 | |||||||
| 160 | آلومینیوم | ||||||
| 180 | چدن | چدن | چدن | چدن | چدن | ||
| 200 | |||||||
| 225 | |||||||
| 250 | |||||||
| 280 |
نحوه سربندی الکتروموتور ایلماز
الکتروموتورهای ای ال کا با توجه به توان خود و مشخصات ولتاژی درج شده بر روی پلاک، به صورت مثلث و یا ستاره به برق شبکه وصل می شوند. برای الکتروموتورهای تکفاز و الکتروموتورهای سه فاز با ولتاژ 400/230 باید به صورت ستاره متصل شوند. در صورتی‌که ولتاژ درج شده بر روی پلاک الکتروموتور 690/400 باشد باید سربندی به صورت مثلث بسته شود.
دمای محل نصب الکتروموتور
الکتروموتور ایلماز ELK برای شرایط دمای محل نصب و راه اندازی 40 درجه سانتیگراد طراحی شده اند. چنانچه دما بالاتر و یا کمتر از میزان استاندارد باشد، توان خروجی متناسب با آن کاهش و یا افزایش می یابد. در جدول زیر میزان توان خروجی بر حسب درصد نسبت به توان نامی الکتروموتور نشان داده شده است.
| دمای محل نصب الکتروموتور | کمتر از 30 | 35 | 40 | 45 | 50 | 55 | 60 |
| نسبت توان (درصد) | 105 | 102 | 100 | 97 | 93 | 87 | 82 |
سایز بیرینگ الکتروموتور ایلماز
بیرینگ‌های به کار رفته در الکتروموتور ایلماز با توجه به سایز فریم الکتروموتور، مطابق با جدول زیر می‌باشد.
| سایز فریم الکتروموتور ایلماز | بیرینگ جلو (Drive End Bearing) |
بیرینگ عقب (Non Drive End Bearing) |
| 71 | 6202 ZZ | 6202 ZZ |
| 80 | 6204 ZZ | 6204 ZZ |
| 90 | 6205 ZZ | 6205 ZZ |
| 100 | 6206 ZZ | 6206 ZZ |
| 112 | 6206 ZZ | 6206 ZZ |
| 132 | 6208 ZZ | 6208 ZZ |
| 160 | 6309 ZZ | 6209 ZZ |
| 180 | 9310 ZZ | 6210 ZZ |
| 200 | 6312 ZZ | 6212 ZZ |
| 225 | 6313 ZZ | 6213 ZZ |
| 250 | 6315 ZZ | 6215 ZZ |
| 280 | 6317 | 6317 |
مشخصات فنی الکتروموتور ایلماز
در جدول زیر مشخصات فنی الکتروموتور ایلماز در حالت پایه دار و فرکانس 50 هرتس و بازدهی انرژی IE3 نشان داده شده است.
| مدل الکتروموتور | توان (KW) | دور (RPM) | جریان (A) | وزن (KG) | بلندی صدا (db) | ولتاژ (ولت) |
| 3EL071M4C | 0.25 | 1435 | 0.67 | 6.8 | 45 | 230/400 |
| 3EL071M4D | 0.37 | 1435 | 0.97 | 7.5 | 45 | |
| 3EL080M4C | 0.55 | 1450 | 1.34 | 10.5 | 50 | |
| 3EL080M4D | 0.75 | 1450 | 1.77 | 11.6 | 50 | |
| 3EL090S4C | 1.1 | 1450 | 2.46 | 16.3 | 51 | |
| 3EL090L4D | 1.5 | 1450 | 3.3 | 18 | 51 | |
| 3EL100L4C | 2.2 | 1450 | 4.65 | 24.4 | 53 | |
| 3EL100L4D | 3 | 1450 | 6.26 | 26.7 | 53 | |
| 3EL112M4D | 4 | 1460 | 8.05 | 33.9 | 58 | 400/690 |
| 3EL112M4D | 5.5 | 1460 | 10.65 | 53.4 | 61 | |
| 3EL132M4D | 7.5 | 1465 | 14.40 | 59.5 | 61 | |
| 3EL160M4C | 11 | 1470 | 21 | 89.2 | 63 | |
| 3EL160M4D | 15 | 1470 | 28.70 | 97.5 | 63 | |
| 3EG180M4C | 18.5 | 1475 | 35 | 173 | 64 | |
| 3EG180M4D | 22 | 1470 | 41.40 | 187 | 64 | |
| 3EG200L4D | 30 | 1475 | 54.50 | 258 | 65 | |
| 3EG225S4C | 37 | 1478 | 65.70 | 320 | 66 | |
| 3EG225M4D | 45 | 1477 | 80 | 352 | 67 | |
| 3EG250M4D | 55 | 1482 | 95.3 | 470 | 68 | |
| 3EG280S4C | 75 | 1485 | 129.5 | 646 | 69 | |
| 3EG280M4D | 90 | 1485 | 155.5 | 670 | 70 |
پلاک خوانی الکتروموتور ایلماز
در ادامه، عکس نمونه پلاک یک الکتروموتور از برند ایلماز به همراه توضیحات مربوط به هر بخش بیان شده است.
- ولتاژ الکتروموتور
- نوع الکتروموتور: سه فاز آسنکرون
- کد الکتروموتور
- کلاس بازدهی الکتروموتور مطابق با استاندارد IEC 60034-30
- استاندارد ساخت
- ضریب توان
- نوع کارکرد (دائم کارد)
- کلاس حفاظت
- وزن الکتروموتور
- کلاس عایقی
- میزان جریان
- نوع بیرینگ
- شماره سریال
- بازده
- توان خروجی
- دور الکتروموتور
- فرکانس نامی
- تاریخ ساخت
الکتروموتور ایلماز ELK قابلیت نصب ترمز،ترمیستور حرارتی PTC و PT100، هیتر و اینکودر بر روی خود را دارند. تمامی آپشن های ذکر شده در صورت درخواست مشتری توسط شرکت دلکو صنعت بر روی الکتروموتور نصب می‌شوند.
قیمت الکتروموتور ایلماز
جهت اطلاع از قیمت الکتروموتور ایلماز ترکیه و مشاوره رایگان جهت انتخاب الکتروموتور مناسب، با کارشناسان و مشاوران شرکت دلکو صنعت تماس حاصل فرمایید.
| ردیف | شرح | قیمت (تومان) |
| 1 | قیمت الکتروموتور ایلماز 3EL071M4C | تماس بگیرید |
| 2 | قیمت الکتروموتور ایلماز 3EL071M4D | تماس بگیرید |
| 3 | قیمت الکتروموتور ایلماز 3EL080M4C | تماس بگیرید |
| 4 | قیمت الکتروموتور ایلماز 3EL080M4D | تماس بگیرید |
| 5 | قیمت الکتروموتور ایلماز 3EL090S4C | تماس بگیرید |
| 6 | قیمت الکتروموتور ایلماز 3EL090L4D | تماس بگیرید |
| 7 | قیمت الکتروموتور ایلماز 3EL100L4C | تماس بگیرید |
| 8 | قیمت الکتروموتور ایلماز 3EL100L4D | تماس بگیرید |
| 9 | قیمت الکتروموتور ایلماز 3EL112M4D | تماس بگیرید |
| 10 | قیمت الکتروموتور ایلماز 3EL112M4D | تماس بگیرید |
| 11 | قیمت الکتروموتور ایلماز 3EL132M4D | تماس بگیرید |
| 12 | قیمت الکتروموتور ایلماز 3EL160M4C | تماس بگیرید |
| 13 | قیمت الکتروموتور YILMAZ 3EL160M4D | تماس بگیرید |
| 14 | قیمت الکتروموتور YILMAZ 3EG180M4C | تماس بگیرید |
| 15 | قیمت الکتروموتور YILMAZ 3EG180M4D | تماس بگیرید |
| 16 | قیمت الکتروموتور YILMAZ 3EG200L4D | تماس بگیرید |
| 17 | قیمت الکتروموتور YILMAZ 3EG225S4C | تماس بگیرید |
| 18 | قیمت الکتروموتور YILMAZ 3EG225M4D | تماس بگیرید |
| 19 | قیمت الکتروموتور YILMAZ 3EG250M4D | تماس بگیرید |
| 20 | قیمت الکتروموتور YILMAZ 3EG280S4C | تماس بگیرید |
| 21 | قیمت الکتروموتور YILMAZ 3EG280M4D | تماس بگیرید |
مشحصات محصول در حال بروز رسانی است.
