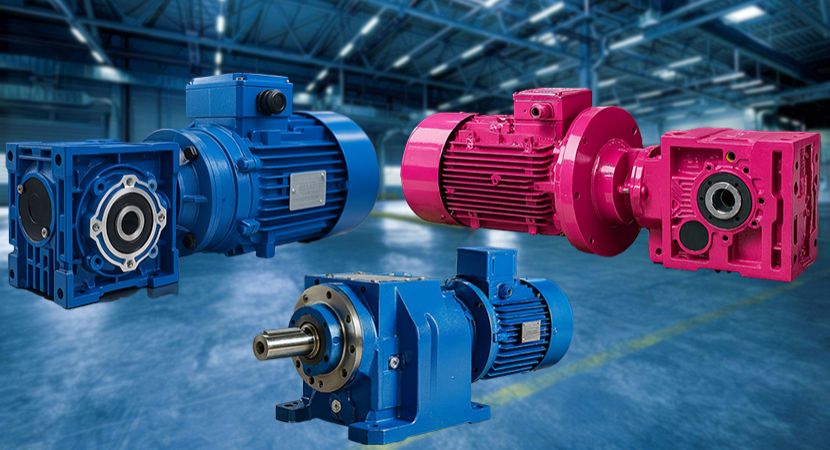

بهترین گیربکس صنعتی برای شرایط قطعی و اضطراری؛ گیربکس هلیکال شافت مستقیم، حلزونی یا کرانویل؟
در دنیای صنعتی امروز، استمرار تولید در صنایع حساس و استراتژیک مثل نفت، گاز، پتروشیمی، فولاد و نیروگاه های برق، نقش مهمی در حفظ ثبات اقتصادی و تأمین نیاز های جامعه دارد. هرگونه توقف ناخواسته در این مراکز، می تواند خسارات مالی سنگین، اختلال در زنجیره تأمین انرژی و حتی پیامد های عملیاتی و امنیتی به همراه داشته باشد. در این میان، تجهیزات دوار و به خصوص گیربکس های صنعتی که وظیفه انتقال قدرت و تنظیم گشتاور را بر عهده دارند، در خط مقدم عملیات قرار می گیرند و عملکرد درست آن ها ضامن پایداری کل سیستم است.
در شرایط بحرانی، مانند قطعی های برق ناگهانی، نوسانات شدید بار، افزایش دمای عملیاتی یا نیاز به واکنش سریع، انتخاب درست جعبه دنده صنعتی می تواند تفاوت بین ادامه تولید و توقف کامل خط باشد. از همین رو، شناخت دقیق انواع جعبه دنده ها و بررسی عملکرد آن ها در موقعیت های اضطراری، برای مهندسان، مدیران فنی و خریداران صنعتی اهمیت زیادی دارد.
شناخت انواع گیربکس صنعتی (هلیکال شافت مستقیم، حلزونی، کرانویل)
برای انتخاب درست gearbox، ابتدا باید ساختار و ویژگی های هر مدل را بشناسیم. هر گیربکس، مزایا و محدودیت های خاص خود را دارد و در یک سناریوی مشخص می تواند بهترین یا ضعیف ترین گزینه باشد.
- گیربکس هلیکال شافت مستقیم
گیربکس هلیکال شافت مستقیم یا هلیکس یکی از پر کاربرد ترین انواع جعبه دنده صنعتی است. در این نوع، دندانه های چرخ دنده به صورت مورب طراحی شده اند. همین طراحی باعث می شود تماس بین دنده ها تدریجی و نرم باشد و در نتیجه، انتقال نیرو با صدای کمتر، لرزش پایین تر و راندمان بالاتر انجام شود.
این محصول معمولاً بازدهی خیلی بالایی دارند و در بیشتر موارد به راندمان 95 تا 98 درصد می رسد. همین ویژگی باعث شده است که در صنایع حساس، به خصوص جا هایی که کارکرد پیوسته و طولانی مدت اهمیت دارد، بسیار مورد استفاده قرار گیرد. از مهم ترین مزایای گیربکس هلیکس می توانیم به راندمان بالا، صدای کم، عمر طولانی و قابلیت تحمل بار های متوسط تا سنگین اشاره کنیم. البته گیربکس هلیکال شافت مستقیم در برابر شوک های بسیار شدید، اگر طراحی آن مناسب نباشد، ممکن است آسیب پذیر باشد.
- گیربکس حلزونی
گیربکس حلزونی، کتابی یا مکعبی از یک پیچ حلزونی و یک چرخ دنده تشکیل شده است و معمولاً برای ایجاد نسبت تبدیل بالا در فضای کم استفاده می شود. یکی از مهم ترین ویژگی های این محصول، در بعضی مدل ها، خاصیت خود قفل شوندگی است. این یعنی اگر برق قطع شود یا موتور از کار بیفتد، این دستگاه می تواند از بازگشت حرکت جلوگیری کند و بار را در جای خود نگه دارد.
این ویژگی باعث شده گیربکس کتابی در کاربرد هایی مثل بالابر ها، آسانسور ها، تجهیزات شیب دار و سیستم هایی که ایمنی در آن ها اهمیت زیادی دارد، بسیار مفید باشد. از طرف دیگر، این نوع gearbox نسبت به مدل های هلیکال و کرانویل بازدهی پایین تری دارد و به خاطر اصطکاک بیشتر، گرمای بیشتری تولید می کند. بنابراین برای بار های سنگین و کار مداوم در شرایط سخت، همیشه بهترین گزینه نیست.
- گیربکس کرانویل پینیون
گیربکس کرانویل پینیون، شافت بغل یا گیربکس 90 درجه و یا هالو شافت (هالو شفت)، گیربکس بول هلیکال یا هلیکال اریب که گاهی به آن گیربکس مخروطی - مارپیچ هم گفته می شود، برای شرایط سخت و بار های سنگین طراحی شده است. این محصول علاوه بر انتقال قدرت، می تواند جهت گشتاور را هم تغییر دهد و معمولاً برای انتقال نیرو در زاویه 90 درجه استفاده می شود. گیربکس کرانویل به دلیل ساختار مستحکم، مقاومت بالا در برابر ضربه و توانایی تحمل گشتاور زیاد، در صنایعی مثل فولاد، معدن، سیمان و تجهیزات سنگین بسیار پر کاربرد است. راندمان این محصول هم بالا است و در بیشتر پروژه های صنعتی، به عنوان گزینه ای مطمئن برای شرایط سخت انتخاب می شود. نقطه ضعف آن، هزینه بالاتر و پیچیدگی بیشتر در طراحی و نگهداری است.
عملکرد گیربکس هلیکال شافت مستقیم، حلزونی، کرانویل در شرایط اضطراری
در شرایط بحران، معیار انتخاب فقط راندمان نیست. گاهی مهم ترین مسئله، ایمنی، دوام یا توانایی تحمل شوک ناگهانی است. برای همین باید دید هر نوع gearbox در وضعیت اضطراری چگونه عمل می کند.
در زمان قطعی برق
در صورت قطع ناگهانی برق، این محصول باید بتواند وضعیت بار را کنترل کند. helical-gearbox به تنهایی خاصیت خود قفل شوندگی ندارد و اگر سیستم مجهز به ترمز اضطراری نباشد، ممکن است بار به دلیل اینرسی حرکت معکوس داشته باشد. به همین خاطر، در این نوع جعبه دنده معمولاً استفاده از ترمز خارجی ضروری است.
گیربکس مکعبی در این شرایط مزیت مهمی دارد. در مدل های خود قفل شونده، قطع برق باعث قفل شدن سیستم می شود و بار در همان موقعیت باقی می ماند. این ویژگی در صنایع حساس، جایی که حرکت ناخواسته می تواند خطرناک باشد، بسیار مهم است.
جعبه دنده کرانویل یا شافت بغل هم مانند هلیکال، ذاتاً خود قفل نیست و برای توقف ایمن نیاز به سیستم ترمز کمکی دارد. با این حال، در برابر بار های سنگین و ناگهانی، عملکرد خیلی خوبی ارائه می دهد.
در برابر اضافه بار و ضربه
در شرایطی که بار ناگهانی افزایش پیدا می کند یا سیستم با ضربه مکانیکی مواجه می شود، مقاومت دستگاه اهمیت زیادی پیدا می کند. گیربکس کرانویل در این زمینه عملکرد خیلی خوبی دارد و برای چنین شرایطی گزینه ای مناسب است. این مدل برای کار های سنگین طراحی شده و می تواند فشار زیاد را بهتر از دو مدل دیگر تحمل کند. گیربکس هلیکال هم در صورتی که درست طراحی و انتخاب شده باشد، عملکرد مناسبی دارد، اما در برابر ضربه های خیلی شدید ممکن است نیاز به حفاظت بیشتر داشته باشد. worm-gearbox در این شرایط ضعیف تر عمل می کند و معمولاً برای بار های سنگین ضربه ای توصیه نمی شود.
در کارکرد مداوم 24 ساعته
در صنایعی مثل نیروگاه ها و پتروشیمی ها، کارکرد مداوم اهمیت زیادی دارد. در این شرایط، گیربکس هلیکال به خاطر راندمان بالا و تولید حرارت کمتر، گزینه ای بسیار مناسب است. این محصول می تواند در سیستم های خنک کننده، فن های بزرگ و خطوط انتقال مواد به خوبی عمل کند.
گیربکس کرانویل یا شافت بغل هم برای کار مداوم قابل استفاده است، اما به سیستم خنک کاری و نگهداری دقیق تری نیاز دارد. گیربکس حلزونی به دلیل اتلاف انرژی بیشتر و تولید گرمای زیاد، برای کار طولانی مدت و بار های سنگین کمتر توصیه می شود.

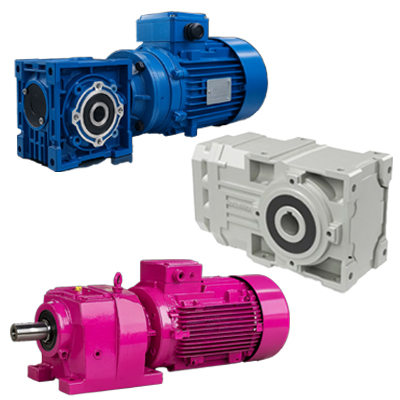

کاربرد انواع گیربکس هلیکال شافت مستقیم، حلزونی، کرانویل در صنایع حساس کشور
- صنعت نفت و گاز
در صنایع نفت و گاز، به ویژه در زیر ساخت هایی مانند پالایشگاه ها، خطوط انتقال و واحد های فرآیندی، پایداری تجهیزات بسیار مهم است. در این بخش، گیربکس های کرانویل و هلیکال بیشترین کاربرد را دارند. گیربکس کرانویل برای تجهیزات سنگین و بار های ضربه ای مناسب است، در حالی که گیربکس هلیکال در سیستم های کمکی، فن ها و انتقال قدرت پیوسته عملکرد خوبی دارد.
- پتروشیمی
در مجتمع های پتروشیمی مانند عسلویه، جم، پردیس و بندر امام، تجهیزات باید به صورت مداوم و بدون توقف کار کنند. در این صنایع، گیربکس هلیکال به خاطر راندمان بالا و کارکرد نرم، انتخاب خیلی رایجی است. در بخش هایی که بار زیاد و شرایط سخت وجود دارد، جعبه دنده کرانویل هم کاربرد دارد.
| نوع جعبه دنده | راندمان | تحمل بار بحرانی | نیاز به ترمز خارجی | ویژگی مهم |
| هلیکال شافت مستقیم | بالا | متوسط تا بالا | بله | راندمان بالا و کارکرد مداوم |
| حلزونی | متوسط تا پایین | پایین تا متوسط | معمولاً خیر | خود قفل شوندگی و ایمنی |
| کرانویل پینیون | بالا | بسیار بالا | بله | قدرت بالا و مقاومت در برابر ضربه |
- نیروگاه ها
در نیروگاه هایی مانند نیروگاه شهید رجایی، نکا و نیروگاه های سیکل ترکیبی، کارکرد بدون توقف و مصرف انرژی بهینه اهمیت زیادی دارد. helical-gearbox در فن های خنک کننده، پمپ ها و سیستم های کمکی، انتخابی مناسب است. در بعضی تجهیزات خاص که نیاز به تحمل بار بالا دارند، جعبه دنده کرانویل می تواند استفاده شود.
- فولاد و معدن
در صنایع فولاد، سیمان و معدن، بار های سنگین، ضربه های مکانیکی و شرایط محیطی سخت رایج هستند. در این بخش، جعبه دنده کرانویل پینیون معمولاً بهترین گزینه است. این محصول برای نورد، خردکن ها، آسیاب ها و تجهیزات استخراج، استحکام و توان لازم را فراهم می کند. انتخاب بهترین جعبه دنده صنعتی برای شرایط قطعی و اضطراری، به نوع صنعت، میزان بار، نیاز به توقف ایمن، شرایط محیطی و سطح راندمان مورد انتظار بستگی دارد.
اگر هدف، کارکرد مداوم، راندمان بالا و مصرف انرژی کمتر باشد، helical-gearbox بهترین انتخاب است. اگر ایمنی و جلوگیری از بازگشت حرکت در زمان قطع برق اهمیت بیشتری داشته باشد، جعبه دنده حلزونی گزینه ای مناسب تر است. و اگر سیستم با بار های سنگین، شوک های شدید و شرایط سخت رو به رو باشد، جعبه دنده کرانویل پینیون مطمئن ترین انتخاب خواهد بود. در صنایع حیاتی مثل نفت و گاز، پتروشیمی، نیروگاه، فولاد و معدن، انتخاب درست این دستگاه فقط یک تصمیم فنی نیست؛ بلکه یک انتخاب استراتژیک برای حفظ استمرار تولید و جلوگیری از خسارت های بزرگ است. بنابراین، پیش از خرید، باید گشتاور مورد نیاز، سرعت ورودی، شرایط محیطی، استاندارد های فنی و قابلیت تأمین قطعات یدکی به دقت بررسی شود. اگر نیاز به مشاوره رایگان برای انتخاب مدل مناسب دارید، می توانید با کارشناسان ما در دلکو صنعت تماس بگیرید.
