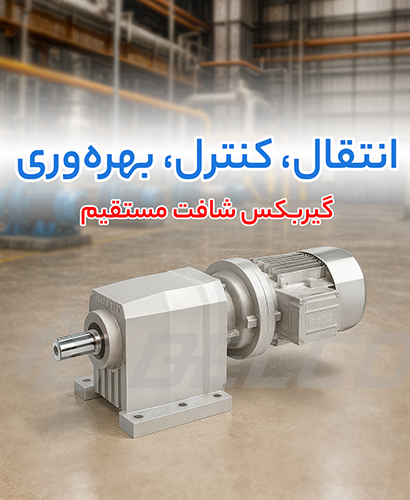

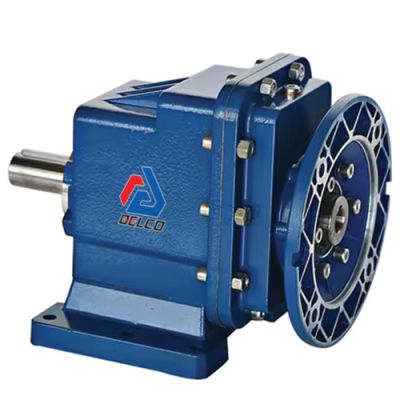

گیربکس شافت مستقیم

گیربکس هلیکال شافت مستقیم یکی از پرکاربردترین انواع گیربکس‌های صنعتی است که به‌دلیل طراحی ساده، راندمان بالا و دوام طولانی، در بسیاری از ماشین‌آلات و خطوط تولید مورد استفاده قرار می‌گیرد. این نوع گیربکس با بهره‌گیری از چرخ‌دنده‌های مارپیچی (هلیکال)، انتقال قدرت را با کمترین میزان صدا و لرزش انجام می‌دهد و به همین دلیل گزینه‌ای مناسب برای فضاهای صنعتی حساس به صدا محسوب می‌شود. در گیربکس هلیکال شافت مستقیم، شافت خروجی به‌صورت هم‌راستا با موتور قرار می‌گیرد، که این ویژگی باعث اشغال فضای کمتر و نصب آسان‌تر آن در تجهیزات می‌شود. این گیربکس‌ها معمولاً دارای بدنه‌ای از جنس چدن یا آلومینیوم هستند و با نسبت تبدیل‌های مختلف قابل تولیدند تا متناسب با نیاز مصرف‌کننده، سرعت و گشتاور مورد نظر را تأمین کنند. این نوع گیربکس به دلیل طراحی ساده و کارآمد، راندمان بالا، لرزش و صدای کم، قیمت مناسب و تنوع در نسبت تبدیل و دور خروجی، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد. برای مشاوره رایگان، بررسی کاتالوگ و خرید گیربکس شافت مستقیم یا گیربکس هلیکال با کارشناسان دلکو صنعت تماس بگیرید.

گیربکس هلیکال یا شافت مستقیم چیست؟

پرمصرف ترین گیربکسی که در صنایع مختلف استفاده می‌شود، از نوع شافت مستقیم یا هلیکال است. گیربکس هلیکال یا شافت مستقیم یکی از رایج‌ترین انواع گیربکس صنعتی است که به‌منظور کاهش دور و افزایش گشتاور موتور استفاده می‌شود. در این نوع گیربکس، چرخ‌دنده‌ها به‌صورت مارپیچ (هلیکال) طراحی شده‌اند و شافت خروجی به‌طور مستقیم در امتداد محور موتور قرار می‌گیرد؛ به همین دلیل به آن شافت مستقیم نیز گفته می‌شود. این طراحی موجب کاهش لرزش، افزایش راندمان و انتقال یکنواخت قدرت می‌شود. گیربکس‌های هلیکال نسبت به مدل‌های ساده‌تر مانند گیربکس‌های حلزونی، راندمان بالاتری دارند و در عین حال صدای کمتری تولید می‌کنند. همین ویژگی باعث شده در صنایع متنوعی مانند صنایع غذایی، بسته‌بندی، نوار نقاله‌ها، آسانسورها، خطوط تولید، و تأسیسات صنعتی کاربرد فراوان داشته باشند. این گیربکس‌ها در مدل‌های پایه‌دار، فلنج‌دار یا کوپله مستقیم با موتور (الکتروگیربکس) تولید می‌شوند و بسته به نیاز پروژه، با نسبت تبدیل‌های مختلف قابل انتخاب هستند. استفاده از متریال مقاوم مانند چدن یا فولاد آلیاژی در ساخت بدنه و چرخ‌دنده‌ها، باعث طول عمر بالا و تحمل بارهای سنگین در شرایط کاری سخت می‌شود. در نتیجه، گیربکس هلیکال شافت مستقیم یک انتخاب مطمئن و اقتصادی برای انتقال قدرت دقیق و بدون وقفه است. این نوع گیربکس در رنج گیربکس با توان متوسط قرار می گیرد و با توجه به قیمت مناسب و هزینه تعمیر و نگهداری پایین به وفور در صنایع مختلف کاربرد دارد.

مشخصات فنی گیربکس شافت مستقیم یا گیربکس هلیکس

این نوع گیربکس به دلیل نوع دندانه چرخ‌دنده آن به نام هلیکال نام گذاری شده است. دندانه های این گیربکس ها به صورت اریب یا مورب هستند از این رو این نوع گیربکس را گاهی گیربکس اریب یا گیربکس مورب نیز می نامند. این طراحی خاص چرخ دنده ها باعث می شود که هنگام کارکرد گیربکس، اتصال دنده ها از یک نقطه شروع شده و سپس سایر سطح دندانه با یکدیگر تماس پیدا کند. در نتیجه از ایجاد ضربه جلوگیری شده و باعث می شود که گیربکس نرم و بدون صدا کار کند. همچنین باعث افزایش عمر چرخ‌دنده و در نتیجه گیربکس خواهد شد. اریب بودن دندانه باعث افزایش طول دندانه شده و منجر به افزایش سطح تماس دو چرخ‌دنده می‌شود.

نحوه عملکردگیربکس هلیکال

گیربکس شافت مستقیم معمولا به صورت یک طبقه و دو طبقه و سه طبقه تولید می شوند. هر طبقه گیربکس را اصطلاحا استیج می نامند. هر استیج شامل یک زوج چرخ‌دنده می باشد که دور و گشتاور از چرخ‌ دنده کوچک تر به چرخ دنده بزرگ تر منتقل می شود. هر استیج یا طبقه با نسبت تبدیل مشخص دور را کاهش و در نتیجه گشتاور را افزایش می‌دهد. ابعاد و استحکام چرخ‌دنده ها با توان ورودی به گیربکس و گشتاور قابل انتقال از گیربکس نسبت مستقیم دارد.

مشخصات ظاهری گیربکس شافت مستقیم

همان گونه که از نام گیربکس مشخص است، ورودی و خروجی این گیربکس در یک راستا و جهت و به صورت مستقیم می باشد. ورودی گیربکس می تواند شافت و یا هالو به همراه فلنج باشد. در صورتیکه ورودی به صورت شافت باشد، انتقال دور و قدرت به گیربکس می تواند به وسیله تسمه و پولی و یا چرخ زنجیر و یا انواع کوپلینگ‌ها صورت پذیرد. خروجی گیربکس نیز همراه با شافت می باشد. یکی از نکات بسیار مهم در انتخاب گیربکس شافت مستقیم یا هلیکال قطر شافت خروجی آن است.

قطر شافت خروجی گیربکس تابعی از توان ورودی و دور خروجی آن می باشد. هر چه گیربکس در خروجی خود گشتاور بالاتری را منتقل کند، قطر شافت گیربکس نیز بیشتر می‌شود. در حالتیکه گیربکس با یک الکتروموتور یا هیدروموتور کوپل شود، ورودی باید به صورت هالو و فلنجی باشد. گیربکس ها معمولا برای کوپل با الکتروموتور تولید می‌شوند و این آسان ترین و رایج ترین راه انتقال توان به گیربکس است.

انواع گیربکس شافت مستقیم

گیربکس هلیکال مستقیم را می توان بر اساس شکل ظاهری و نحوه نصب آن نیز دسته بندی کرد. در زیر به انواع گیربکس شافت مستقیم بر اساس نحوه نصب گیربکس اشاره شده است.

• گیربکس شفت مستقیم پایه دار
• گیربکس شفت مستقیم فلنج دار
• گیربکس شفت مستقیم پایه و فلنج دار

گیربکس هلیکال پایه دار

گیربکس هلیکال پایه دار به صورت پایه دار تولید می شوند و نصب آن از طریق پایه های زیر گیربکس است. خروجی گیربکس نیز به صورت شافتدار است.

گیربکس هلیکال فلنجدار

گیربکس هلیکال فلنجدار بدون پایه بوده و خروجی آن دارای شفت و فلنج است. نصب گیربکس از طریق فلنج خروجی آن و به صورت افقی یا عمودی صورت می پذیرد.

گیربکس هلیکال پایه و فلنجدار

گیربکس هلیکال پایه و فلنجدار، تلفیقی از دو مدل قبلی است و نصب آن به صورت همزمان از طریق پایه ها و فلنج آن صورت می پذیرد. این نوع گیربکس را می توان به صورت عمودی و یا افقی استفاده نمود.

گیربکس شافت مستقیم مرکب چیست؟

در برخی صنایع نیازمند گیربکس با دور پایین هستیم. برای دورهای پایین (معمولا زیر 5 دور در دقیقه) از گیربکس مرکب استفاده می شود. گیربکس مرکب ترکیبی از دو گیربکس شافت مستقیم می باشد. الکتروموتور یا توان محرک به گیربکس اول که کوچک تر است وصل می شود و در نهایت دور پایین و گشتاور بالا توسط گیربکس دوم که قوی تر است منتقل می شود.

نحوه نصب گیربکس هلیکال

این گیربکس قابلیت نصب در تمامی جهات و به صورت افقی و عمودی را دارا می باشند. در زیر چگونگی نصب گیربکس شافت مستقیم نشان داده شده است.

مزایای گیربکس شافت مستقیم

• بازدهی مناسب و قابل قبول
• تعمیر و نگهداری آسان
• ارزان بودن
• کارکرد نرم و صدای کم
• فضای زیاد داخل گیربکس که باعث روغنکاری مناسب و عدم داغ کردن آن می شود
• قابلیت مرکب شدن
• نسبت تبدیل های مختلف و رنج دوری وسیع در خروجی
• قابلیت انتقال گشتاور نسبتا بالا
• عمر بالا

تعمیر و نگهداری گیربکس شافت مستقیم

در صورتی‌که گیربکس شافت مستقیم با توجه به توان و دور خروجی به درستی انتخاب شده باشد دارای طول عمر بالا خواهد بود. گیربکس را باید به صورت مرتب بررسی کرد تا از میزان روغن مناسب درون آن اطمینان حاصل گردد. میزان روغن مورد نیاز برای گیربکس در حالت نصب به صورت افقی و عمودی متفاوت است و باید دقت شود که تمامی روغن سطح تمامی چرخ دنده ها را در بر گیرد. باید توجه نمود که گیربکس بدون ارتعاش کار کند. برای این منظور نحوه نصب و بالانس بودن گیربکس از اهمیت بالایی برخوردار است. هر گونه ایجاد صدای نامتعارف در گیربکس نگران کننده و دلیل بر ایجاد خرابی در آن می باشد. صدای ایجاد شده در گیربکس شافت مستقیم معمولا می تواند از خرابی یاتاقان های آن و یا خوردگی دندانه های چرخ‌دنده های گیربکس باشد.

انواع برند گیربکس شافت مستقیم

گیربکس شافت مستقیم موجود در بازار ایران اغلب ساخت ایران، چین و یا کشورهای اروپایی است. گیربکس های شافت مستقیم ایرانی طرح VEM آلمان هستند.

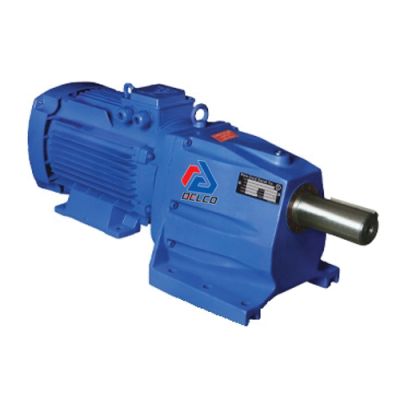

مهمترین برند گیربکس شافت مستقیم ایرانی

• گیربکس شافت مستقیم پارس گرجی
• گیربکس شافت مستقیم شریف
• گیربکس شافت مستقیم شاکرین
• گیربکس شافت مستقیم پویا
• گیربکس شافت مستقیم سهند

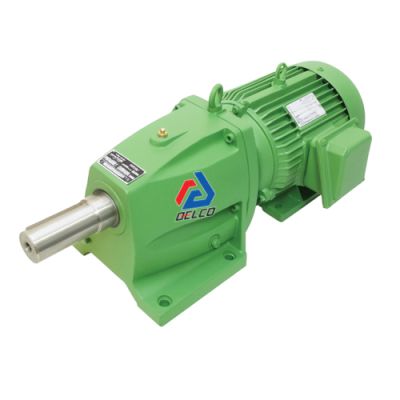

• گیربکس شافت مستقیم رضایت
• گیربکس شافت مستقیم اصفهان

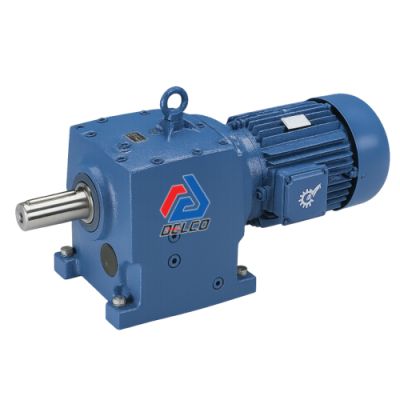

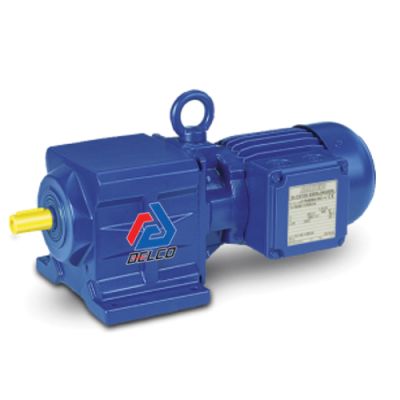

مهمترین برند گیربکس هلیکال اروپایی

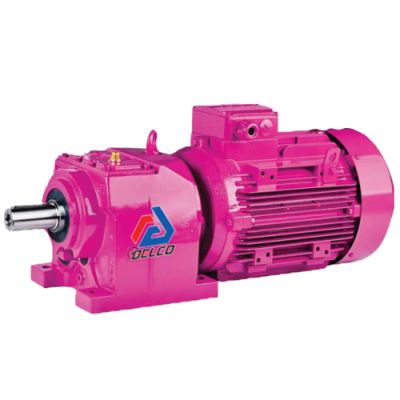

• گیربکس هلیکال ایلماز Yilmaz ترکیه
• گیربکس هلیکال SEW آلمان
• گیربکس هلیکال موتوواریو Motovario ایتالیا
• گیربکس هلیکال بونفیلیولی Bonfiglioli ایتالیا
• گیربکس هلیکال روسی Rossi ایتالیا

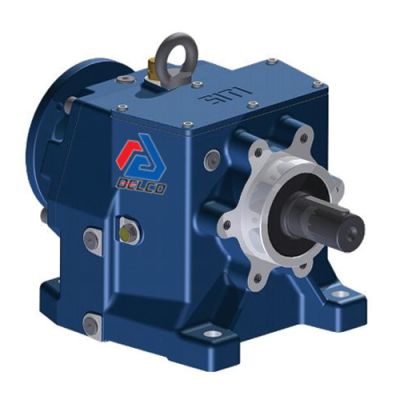

• گیربکس هلیکال سیتی Siti ایتالیا

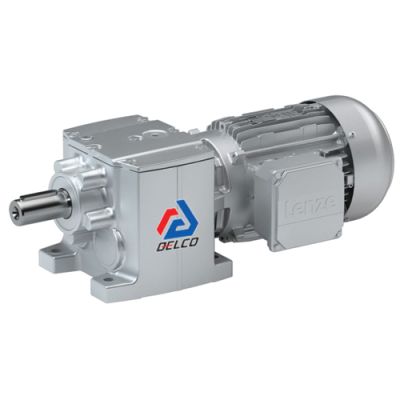

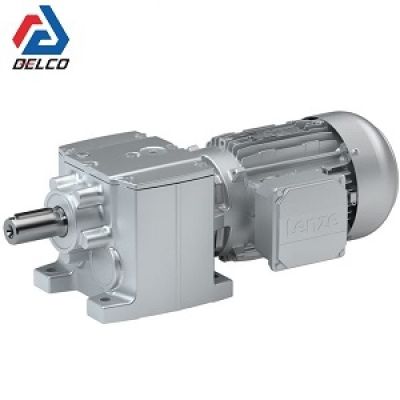

• گیربکس هلیکال لنز Lenze آلمان

از مهمترین گیربکس های شافت مستقیم چینی موجود در ایران نیز می توان به گیربکس شافت مستقیم چینی SRC اشاره کرد.

کاربرد گیربکس شافت مستقیم

کاربرد گیربکس شافت مستقیم یا گیربکس هلیکال در صنایع مختلف بسیار متنوع می باشد. صنایع و یا دستگاه هایی که این مدل گیربکس در آنها به کار می رود شامل موارد زیر است:

• گیربکس شافت مستقیم نوار نقاله
• گیربکس شافت مستقیم میکسر
• گیربکس شافت مستقیم تیکنر (معمولا به صورت مرکب)
• گیربکس شفت مستقیم صنایع سیمان
• گیربکس شفت مستقیم صنایع دارویی
• گیربکس شفت مستقیم جهت کوپل با انواع پمپ ها
• گیربکس هلیکال بچینگ
• گیربکس هلیکال صنایع آب و فاضلاب
• گیربکس هلیکال دکل حفاری
• گیربکس هلیکال صنایع خودرو سازی
• گیربکس هلیکال صنایع ذوب و فولاد

خرید گیربکس شافت مستقیم

خرید گیربکس شافت مستقیم (هلیکال) نیازمند بررسی دقیق مشخصات فنی، شرایط کاری و کیفیت ساخت محصول است. این نوع گیربکس به‌دلیل راندمان بالا، انتقال قدرت یکنواخت و صدای کم، در بسیاری از صنایع مورد استفاده قرار می‌گیرد. اما برای یک انتخاب هوشمندانه، چند نکته مهم باید در نظر گرفته شود. در مرحله اول، گشتاور مورد نیاز و توان الکتروموتور باید مشخص شود. گیربکس باید بتواند نیروی لازم برای راه‌اندازی و عملکرد یکنواخت دستگاه را تأمین کند. سپس باید به نسبت تبدیل (Ratio) توجه شود؛ زیرا این پارامتر تعیین می‌کند که دور ورودی موتور به چه میزانی کاهش یابد. نکته دیگر، نوع نصب و فضای در دسترس است. اگر محدودیت فضا دارید، استفاده از مدل‌های فلنج‌دار یا کوپله مستقیم با موتور (الکتروگیربکس) می‌تواند بهترین گزینه باشد. همچنین، انتخاب بین جنس چدن یا آلومینیوم بستگی به نوع کاربری دارد؛ کاربردهای سنگین صنعتی معمولاً نیازمند گیربکس چدنی با استحکام بالا هستند.

قیمت گیربکس شافت مستقیم

قیمت گیربکس شافت مستقیم به عوامل متعددی بستگی دارد و نمی‌توان برای آن یک عدد ثابت در نظر گرفت. یکی از مهم‌ترین فاکتورها در تعیین قیمت، توان و ظرفیت گیربکس است. هرچه توان بالاتر و گشتاور خروجی بیشتر باشد، ابعاد و استحکام قطعات نیز افزایش می‌یابد و در نتیجه قیمت نهایی بیشتر می‌شود. عامل دیگر، نسبت تبدیل است؛ گیربکس‌هایی با نسبت‌های خاص و سفارشی معمولاً قیمت بالاتری دارند. نوع جنس بدنه و چرخ‌دنده‌ها نیز بر قیمت تأثیرگذار است. گیربکس‌هایی با پوسته چدن یا فولاد آلیاژی، به‌ویژه در کاربردهای سنگین، به‌مراتب گران‌تر از مدل‌های با بدنه آلومینیومی هستند. همچنین برند تولیدکننده نقش مهمی ایفا می‌کند. از دیگر عوامل مؤثر می‌توان به نوع نصب (فلنج‌دار یا پایه‌دار)، شرایط ضدآب یا ضد انفجار بودن، و استفاده از گیربکس به‌صورت الکتروگیربکس کوپل‌شده با موتور اشاره کرد. به طور کلی، بررسی دقیق نیاز فنی و انتخاب مدل مناسب، بهترین راه برای خریدی مقرون‌به‌صرفه و مطمئن است. برای دریافت کاتالوگ گیربکس هلیکال شافت مستقیم و اطلاعات تکمیلی با کارشناسان مجرب دلکو صنعت تماس بگیرید.
