گیربکس شافت مستقیم موتوواریو در دو مدل پوسته چدن (H) و پوسته آلومینیوم (HA) تولید می شود. ماکزیمم گشتاور قابل انتقال در گیربکس هلیکال پوسته آلومینیومی موتوواریو برابر با 500 نیوتن متر و برای گیربکس با پوسته چدنی 8000 نیوتن متر می باشد. گیربکس هلیکال موتوواریو می تواند با الکتروموتور تا حداکثر توان 45 کیلووات کوپل شود.

  • تحویل اکسپرس
  • خدمات آموزشی
  • کیفیت بالا
  • مشاوره فنی

قیمت : {{ price }} تومان

تماس بگیرید

قیمت : {{ price }} تومان

تماس بگیرید

قیمت : {{ price }} تومان

تماس بگیرید

 گیربکس هلیکال موتوواریو به صورت تک و یا کوپل شده با الکتروموتور در توان ها و دورهای مختلف آماده عرضه می باشد. جهت کسب اطلاع از قیمت گیربکس شافت مستقیم موتوواریو و دریافت کاتالوگ محصولات، با کارشناسان واحد فروش شرکت دلکو صنعت تماس بگیرید.



فروش گیربکس شافت مستقیم موتوواریو Motovario

شرکت موتوواریو ایتالیا یکی از مطرح ترین شرکت های سازنده گیربکس در ایتالیا و اروپا می باشد که با تولید انواع گیربکس‌های شافت مستقیم با پوسته چدن و آلومینیوم، بخش بزرگی از نیاز صنعت جهان و ایران را برطرف کرده است. شرکت دلکو صنعت نمایندگی فروش الکتروگیربکس‌های شافت مستقیم موتوواریو ایتالیا، آماده ارائه پیشنهاد و مشاوره به شما همکاران و مشتریان گرامی می ‌باشد.

 گیربکس شافت مستقیم موتوواریو Motovario

مشخصات فنی گیربکس شافت مستقیم موتوواریو Motovario

گیربکس‌های هلیکال موتوواریو در دو نوع پوسته چدن و پوسته آلومینیوم تولید می شوند. این گیربکس‌ها با علامت اختصاری H نشان داده می شوند.

  • HA : گیربکس شافت مستقیم پایه دار با پوسته آلومینیوم
  • HFA : گیربکس شافت مستقیم با پوسته آلومینیوم و خروجی فلنج
  • CHA : گیربکس شافت مستقیم پایه دار با پوسته آلومینیوم و کوپل مستقیم با الکتروموتور (گیرموتور)
  • IHA : گیربکس شافت مستقیم پایه دار با پوسته آلومینیوم و ورودی شافت
  • H : گیربکس هلیکال پایه دار با پوسته چدن
  • HF : گیربکس هلیکال با پوسته چدن و خروجی فلنج
  • CH : گیربکس هلیکال پایه دار با پوسته چدن و کوپل مستقیم با الکتروموتور (گیرموتور)
  • IH : گیربکس هلیکال پایه دار با پوسته چدن و ورودی شافت

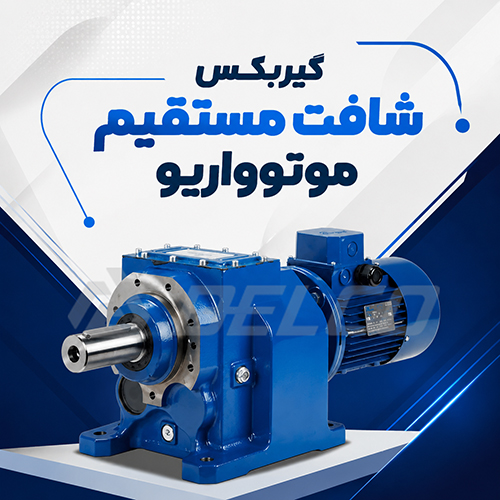

گیربکس شافت مستقیم موتوواریو با پوسته آلومینیوم

گیربکس‌ هلیکال پوسته آلومینیومی موتوواریو در 4 سایز مختلف تولید می‌شوند. در جدول زیر مشخصات کلی این گیربکس ها نشان داده شده است.

مشخصات فنی گیربکس شافت مستقیم موتوواریو با پوسته آلومینیوم
گیربکس شافت مستقیم موتوواریو پوسته آلومینیومی سری HA و CHA
سایز گیربکس هلیکال موتوواریو محدوده نسبت تبدیل حداکثر گشتاور خروجی گیربکس (نیوتن متر) حداکثر توان ورودی به گیربکس (کیلو وات) قطر شافت خروجی گیربکس (میلیمتر)
HA30 1:5.38 الی 1:166.61  100 0.75 25
HA40 1:1.44 الی 1:240.55 162 1.5 30
HA50 1:1.45 الی 1:353.98 332 4 35
HA60 1:1.33 الی 1:35.98 500 4.8 40





گیربکس شافت مستقیم موتوواریو با پوسته آلومینیوم

گیربکس شافت مستقیم موتوواریو با پوسته چدن

گیربکس‌های هلیکال پوسته چدنی موتوواریو نسبت به مدل‌های مشابه آلومینیومی خود، تنوع بیشتری دارد و قابلیت انتقال گشتاور بالاتری را دارند. این گیربکس ها در 8 سایز مختلف تولید می شوند. در جدول زیر مشخصات کلی تمامی سایزها نشان داده شده است.



مشخصات فنی گیربکس شافت مستقیم موتوواریو با پوسته چدن
گیربکس شافت مستقیم موتوواریو پوسته آلومینیومی سری IH و CH و H
سایز گیربکس هلیکال موتوواریو محدوده نسبت تبدیل حداکثر گشتاور خروجی گیربکس (نیوتن متر) حداکثر توان ورودی به گیربکس (کیلو وات) قطر شافت خروجی گیربکس (میلیمتر)
H30 1:4.7 الی 1:245 200 3 25
H40 1:1.44 الی 1:282 300 4.8 30
H50 1:1.22 الی 1:267 500 4.8 35
H60 1:1.33 الی 1:268 850 9.2 40
H80 1:1.30 الی 1:222  1800 15 50
H100 1:1.29 الی 1:242 3600 22 60
H125 1:1.23 الی 1:259 5000 30 70
H140 1:5.27 الی 1:206 8000 45 90


جهت اطلاع از موجودی و دریافت لیست قیمت گیربکس شفت مستقیم موتوواریو با کارشناسان و متخصصان شرکت دلکو صنعت تماس بگیرید.



مزایای گیربکس شافت مستقیم موتوواریو

  • پوسته از جنس چدن و آلومینیوم که در مقابل ارتعاش مقاومت بالایی دارد
  • چرخ‌دنده از جنس فولاد سنگ زنی شده
  • طول عمر بالا
  • کارکرد نرم و بی صدا
  • توانایی انتقل گشتاور تا 8000 نیوتن متر
  • تنوع در سایز بندی
  • ورودی به صورت فلنجدار، شافت دار و یا کوپل مستقیم با الکتروموتور
  • گیربکس پایه دار و یا شافت دار
  • توانایی نصب در شش جهت ممکن و به صورت عمودی و افقی
  • تنوع در نسبت تبدیل و تعداد طبقات گیربکس از یک تا سه طبقه

مزایای گیربکس شافت مستقیم موتوواریو


نحوه کد گذاری الکتروگیربکس‌های شافت مستقیم موتوواریو

پلاک خوانی گیربکس یکی از مهمترین راه های دریافت مشخصات فنی هر گیربکس است. در زیر نحوه کد گذاری گیربکس های هلیکال موتوواریو توضیح داده شده است.

نحوه کد گذاری الکتروگیربکس‌های شافت مستقیم موتوواریو، HF063 FA118 160x14 250x40 B3
B3 250x40 160x14 118 FA 063 F H  کد گیربکس
8 7 6 5 4 3 2 1  شماره آیتم



آیتم شماره 1: کد مشخص کننده نوع گیربکس موتوواریو شافت مستقیم می باشد. (H, CH, IH)
آیتم شماره 2: نشان دهنده نوع پوسته و نحوه نصب گیربکس می باشد.

  • بدون حرف : پوسته گیربکس به صورت پایه دار
  • F : گیربکس با پوسته فلنجی
  • U : گیربکس با پوسته پایه دار و فلنج دار به صورت همزمان
  • M : گیربکس با پوسته مناسب برای یک طبقه کاهش دور(گیربکس دور بالا)

آیتم شماره 3: سایز گیربکس را مشخص می کند. برای گیربکس با پوسته آلومینیومی سری های A30, A40, A50, A60 و برای گیربکس های پوسته چدنی سری های 30, 40, 50, 60, 80, 10, 120, 140 عرضه می شود.
آیتم شماره 4: نشان دهنده نوع و اندازه فلنج خروجی گیربکس می باشد.

  • FA: فلنج مربعی شکل
  • FB, FC : فلنج های دایره ای شکل در ابعاد مختلف

آیتم شماره 5: بیان کننده نسبت تبدیل گیربکس بوده و می تواند از 1.23 تا 353.98 متغیر باشد.
آیتم شماره 6: ابعاد ورودی گیربکس را مشخص می کند.

  • P (PAM): مناسب جهت کوپل با الکتروموتور (به عنوان مثال الکتروموتور با فریم 160 و طول شافت 14 میلیمتر)
  • E (ECE): در صورتی‌که ورودی شافت باشد، قطر آن را مشخص می کند. به عنوان مثال 28 میلیمتر

آیتم شماره 7: مشخصات ابعادی خروجی گیربکس را مشخص می کند.
آیتم شماره 8: نحوه نصب گیربکس را مشخص می کند.

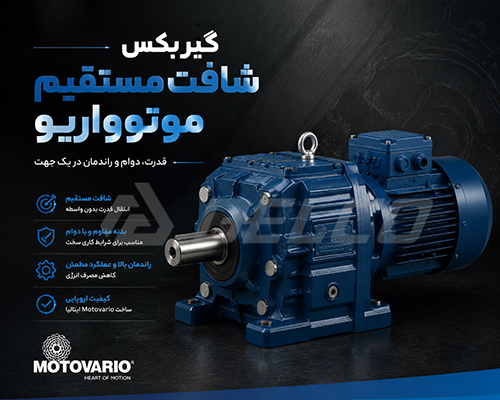

وزن الکتروگیربکس شافت مستقیم موتوواریو

در جدول زیر می توان وزن گیرموتورها را با توجه به توان الکتروموتور ورودی مشاهده کرد. لازم به ذکر است که وزن مشخص شده بدون در نظر گرفتن روغن درون گیربکس است. واحد اوزان داده شده کیلو گرم می‌باشد.



وزن الکتروگیربکس شافت مستقیم موتوواریو
سایز گیربکس شافت مستقیم موتوواریو سری CHA (پوسته آلومینیومی) سایز فریم الکتروموتور ورودی به گیربکس (بدون ترمز)
063 071 080 090S 090L 100 112
CHA32 6.9 8.7 12.7 - - - -
CHA42 7.8 9.7 13.7 15.6 18.1  - -
CHA52 - - 17.2 19.1 21.6 26.2 36.5
CHA62 - - 19.2 21.1 23.6 28.2 38.5



وزن الکتروگیربکس شافت مستقیم موتوواریو
سایز گیربکس شافت مستقیم موتوواریو سری CH (پوسته چدنی) سایز فریم الکتروموتور ورودی به گیربکس (بدون ترمز)
063 071 080 090S 090L 100 112 132S 132M
CH30 11.9 12.8 17.5 21.4 23.4 28.9 40.4 - -
CH40 14.4 15.3 20.0 23.9 25.9 31.4 42.9 - -
CH50 19.5 20.4 25.1 29.0 31.5 36.5 48.5 - -
CH60 - 30.6 35.7 38.1 39.6 44.7 56.1 70.1 81.7
CH80 - - 55.7 58.1 59.6 64.7 76.1 90.1 101.7
CH100 - - - 86.6 87.6 93.6 103.6 118.6 127.6
CH125 - - - - - 123.3 133.3 148.3 157.3



در جدول زیر وزن گیربکس های شافت مستقیم موتوواریو با ورودی شافت و پوسته چدنی نشان داده شده است.

گیربکس شافت مستقیم موتوواریو پوسته چدنی با ورودی شافت سری IH
گیربکس شافت مستقیم موتوواریو پوسته چدنی با ورودی شافت سری IH وزن گیربکس (وزن)
IH030 11.5
IH040 14.0
IH050 19.1
IH060 33.1
IH080 53.1
IH100 87.5
IH125 117.1
IH140 192.1



صنعتگران و مشتریان گرامی می‌توانند جهت خرید گیربکس‌ شافت مستقیم موتوواریو با کارشناسان فنی شرکت دلکو صنعت تماس حاصل نمایند.

مشخصات گیربکس شافت مستقیم موتوواریو

دیدگاه کاربران

به این محصول امتیاز دهید

دیدگاهی ثبت نشده است.

قیمت گیربکس شافت مستقیم موتوواریو

سوالات متداول

این گیربکس ها تا توان 45 کیلووات و 8000 نیوتن متر گشتاور را تحمل می کنند.

بله. این گیربکس ها به صورت پایه دار و فلنجدار قابلیت استفاده به شکل عمودی را دارند.

می توانید از گیربکس شافت مستقیم پوسته چدن موتوواریو مدل H100 با قطر شافت 60 میلیمتر استفاده کنید.
