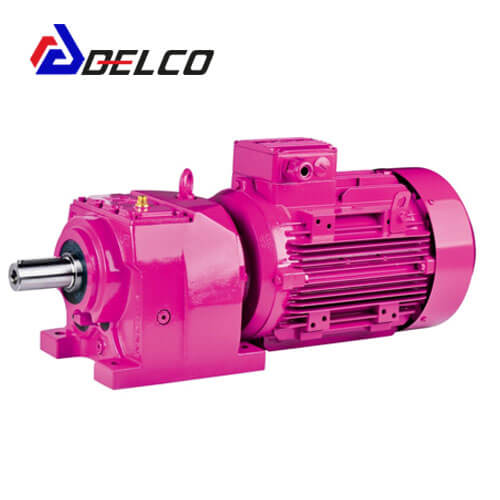

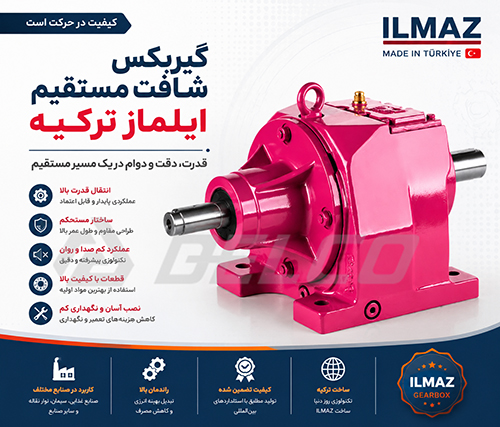

گیربکس شافت مستقیم ایلماز ترکیه
گیربکس شافت مستقیم ایلماز با کد MR (پایه دار) و NR (فلنجی) در 11 سایز مختلف تولید می شود. ماکزیمم گشتاور خروجی این گیربکس ها 18000 نیوتن متر ست و قابلیت کوپل با الکتروموتور تا توان 160 کیلووات را دارد. بیشترین قطر شافت خروجی گیربکس شافت مستقیم ایلماز 120 میلیمتر می باشد.
تحویل اکسپرس
خدمات آموزشی
کیفیت بالا
مشاوره فنی
الکتروگیربکس شافت مستقیم ایلماز از توان 0.37 کیلووات تا 90 کیلووات به صورت پایه دار و یا فلنجی موجود می باشد. جهت دریافت لیست قیمت الکتروگیربکس هلیکال ایلماز و مشاوره رایگان با کارشناسان و متخصصان شرکت دلکو صنعت تماس بگیرید.
گیربکس شافت مستقیم ایلماز ترکیه
شرکت ایلماز ترکیه یکی از معروف ترین شرکت‌های تولید کننده گیربکس در ترکیه می باشد. این شرکت با بهره‌گیری از دانش روز دنیا و مطابق با استانداردهای اتحادیه اروپا محصولات خود را تولید می‌کند و بخش اعظمی از بازار اروپا را به خود اختصاص داده است. با توجه به همجواری ترکیه با ایران و امکان واردات از این کشور، محصولات شرکت Yilmaz جای خود را در بازار صنعت ایران پیدا کرده است و هایپر صنعت دلکو مفتخر است که مسئولیت عرضه گیربکس شافت مستقیم را به عهده دارد.
مشخصات فنی گیربکس شافت مستقیم ایلماز
- رنج دور خروجی بسیار متنوع
- ورودی متناسب با توجه به نیاز مشتری به صورت شافت و یا فلنج و یا کوپل شده با الکتروموتور
- خروجی به صورت شافت دار و یا فلنجی و یا یاتاقان بندی شده
- پوسته از جنس چدن مقاوم و به صورت یک تکه و یکپارچه
- کارکرد نرم و با صدای بسیار کم
- محدوده گشتاور خروجی از 50 نیوتن متر تا 18000 نیوتن متر
- محدوده توان ورودی به گیربکس از 0.12 کیلو وات تا 160 کیلو وات
- محدوده دور خروجی از 0.1 تا 780 دور در دقیقه
- قابلیت نصب ترمز، اینکودر، بک استپ، ترمیستور حرارتی... بر روی الکتروگیربکس
- تعداد طبقات گیربکس از 2 تا 6 طبقه
- قابلیت نصب در تمامی جهات
- طول عمر بالا

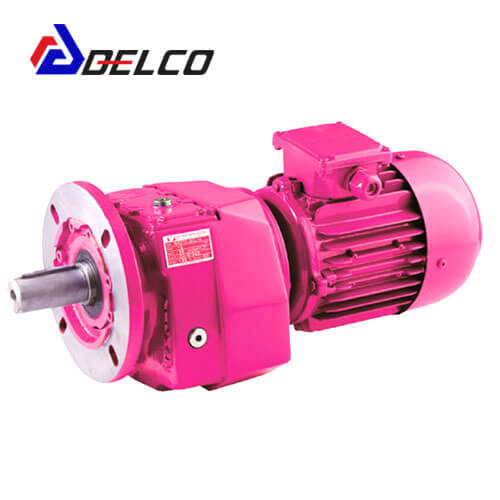

مدل های مختلف گیربکس شافت مستقیم هلیکال ایلماز Yilmaz
الکتروگیربکس های هلیکال Yilmaz با توجه به نحوه نصب و همچنین خروجی خود به چند دسته تقسیم می‌شوند. در جدول زیر انواع گیربکس‌های شافت مستقیم Yilmaz با علامت اختصاری هر کدام نشان داده شده است.
|
شماتیک گیربکس |
علامت اختصاری و توضیح |
|
|
MR… گیرموتور شافت مستقیم پایه دار با خروجی شفت |
|
|
NR… B5 گیرموتور شافت مستقیم با خروجی فلنج بزرگ |
|
|
MN… گیربکس شافت مستقیم پایه دار با ورودی فلنج و خروجی شفت |
|
|
NN… B5 گیربکس شفت مستقیم با ورودی فلنج و خروجی فلنج بزرگ |
|
|
MV… الکتروگیربکس شافت مستقیم پایه دار ورودی کوپل شده با الکتروموتور فلنج دار |
|
|
NV… الکتروگیربکس شافت مستقیم فلنج دار ورودی کوپل شده با الکتروموتور فلنج دار |
|
|
MT… گیربگس شافت مستقیم پایه دار با ورودی شافت |
|
|
NT… گیربگس شافت مستقیم فلنج دار با ورودی شافت |
|
|
MRF… B5 گیرموتور شافت مستقیم پایه دار با خروجی فلنج بزرگ |
|
|
MNF… گیربکس شافت مستقیم پایه دار با ورودی و خروجی فلنج |
|
|
MVF… B5 الکتروگیربکس شافت مستقیم پایه دار با خروجی فلنج بزرگ |
|
|
MTF… B5 گیربکس هلیکال پایه دار با ورودی فلنج و خروجی فلنج بزرگ
|
|
|
NRB… گیرموتور هلیکال با خروجی فلنج و یاتاقان بندی شده جهت استفاده در میکسر |
|
|
NNB… گیربکس هلیکال با خروجی فلنج و یاتاقان بندی شده جهت استفاده در میکسر |
|
|
NVB… الکتروگیربکس هلیکال با خروجی فلنج و یاتاقان بندی شده جهت استفاده در میکسر |
|
|
NTB… گیربکس هلیکال با ورودی شافت و خروجی فلنج و یاتاقان بندی شده جهت استفاده در میکسر |

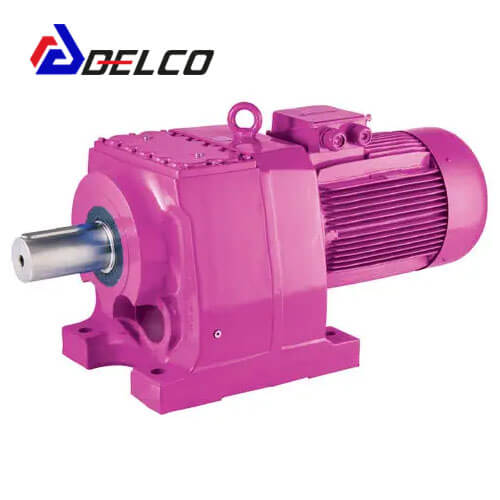

نحوه کدگذاری گیربکس های شافت مستقیم برند ایلماز ترکیه
در زیر نحوه کدگذاری و خواندن اطلاعات پلاک الکتروگیربکس شافت مستقیم ایلماز توضیح داده می شود.
MR473-3E90S/4C-L02
|
کد گیربکس |
M |
R |
4 |
7 |
3 |
3 |
E90S/4C |
L02 |
|
شماره آیتم |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
آیتم 1 : مدل و نحوه نصب گیربکس |
|
|
M |
پایه دار |
|
N |
فلنجدار |
|
آیتم 2 : نوع ورودی گیربکس |
|
|
R |
کوپل مستقیم با الکتروموتور |
|
N |
ورودی فلنج بدون ا لکتروموتور |
|
V |
کوپل شده با الکتروموتور فلنج دار |
|
T |
شافت |
|
آیتم 3 : اندازه هوزینگ (پوسته) گیربگس |
|
اندازه پوسته گیربکس می تواند از 1 تا 9 باشد |
|
آیتم 4 : کد بازنگری و سری ساخت گیربکس می با شد و ممکن است در آینده برای هر تغییری کد جدید ایجاد گردد |
|
آیتم 5 : تعداد استیج یا طبقات گیربکس می باشد و می‌تواند بین 2 تا 6 باشد |
|
آیتم 6 : کلاس بازدهی الکتروموتور (IE3) می باشد. کلاس بازدهی می‌تواند از 1 تا 4 باشد. |
|
آیتم 7 : مشخصات الکتروموتور |
|
|
E |
مدل الکتروموتور |
|
90 |
اندازه فریم الکتروموتور |
|
S |
طول فریم (پوسته) الکتروموتور |
|
4C |
تعداد قطب های الکتروموتور |
|
آیتم 8 : ترمز الکتروموتور |
|
|
L |
ترمز 220 ولت فن دار |
|
P |
ترمز 24 ولت فن دار |
|
S |
ترمز 220 ولت بدون فن |
|
Z |
ترمز 24 ولت بدون فن |
|
02 به معنای میزان گشتاور قابل تحمل ترمز است |
|
|
01 : 10 نیوتن متر |
10 : 100 نیوتن متر |
|
02 : 25 نیوتن متر |
20 : 200 نیوتن متر |
|
04 : 40 نیوتن متر |
30 : 300 نیوتن متر |
|
05 : 50 نیوتن متر |
40 : 400 نیوتن متر |
سایز های مختلف گیربکس شافت مستقیم ایلماز
گیربکس های برند ایلماز در 11 سایز مختلف تولید می شوند. در جدول زیر قطر شافت و ماکزیمم توان ورودی به هر سایز گیربکس مشخص شده است.
|
سایز گیربکس |
قطر شافت گیربکس (میلیمتر) |
حداکثر توان ورودی (کیلووات) |
|
MR002/ 003 |
20 |
1.5 |
|
MR102/103/172/173 |
25 |
4 |
|
MR202/203 |
30 |
7. 5 |
|
MR272/273 |
35 |
7.5 |
|
MR372/373 |
40 |
7.5 |
|
MR472/ 473 |
50 |
22 |
|
MR572/573 |
60 |
30 |
|
MR672/673 |
70 |
45 |
|
MR772/773 |
90 |
55 |
|
MR872/ 873 |
110 |
90 |
|
MR972/973 |
120 |
160 |

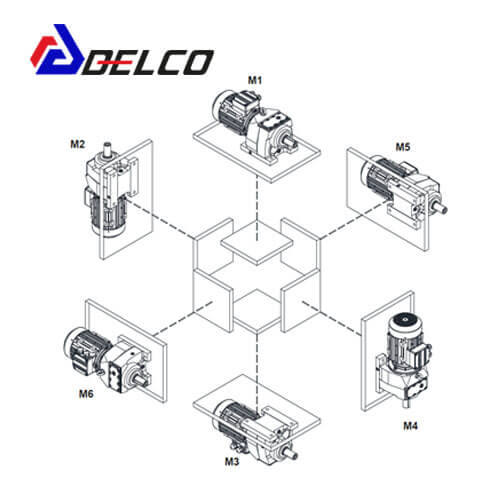

نحوه نصب الکتروگیربکس هلیکال ایلماز
الکتروگیربکس هلیکال ایلماز قابلیت نصب در تمامی جهات ممکن و به صورت افقی و عمودی را دارا می باشند.

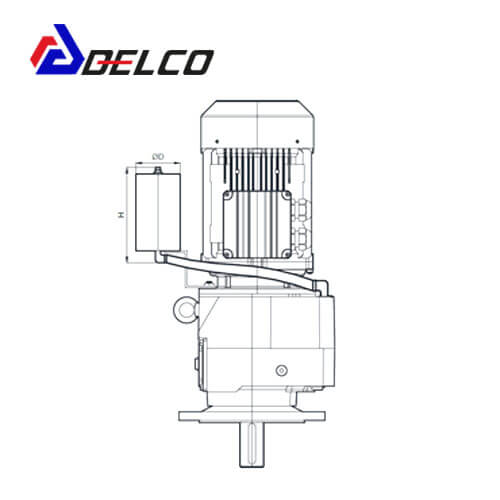

در صورتی که نصب الکتروگیربکس در حالت M4 باشد، در برخی از سایزها و در نسبت تبدیل کمتر از 1:20 بهتر است از یک مخزن روغن خارجی جهت اطمینان از میزان روغن درون گیربکس استفاده کرد. در جدول زیر سایز گیربکس‌ها و ابعاد مخزن نشان داده شده است.
|
سایز گیربکس |
D (mm) |
H (mm) |
|
M.. 57 |
100 |
150 |
|
M..67 , M..77 |
150 |
250 |
|
M..87 , M..97 |
180 |
400 |

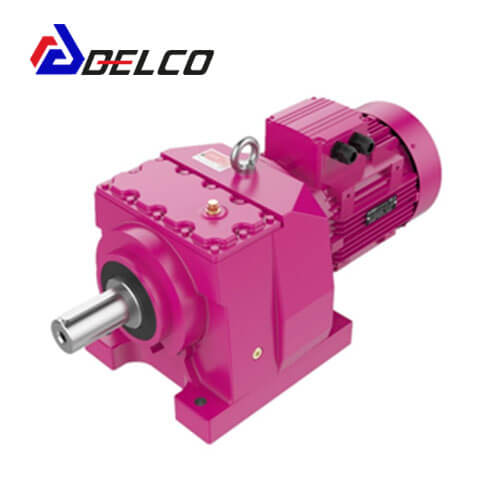

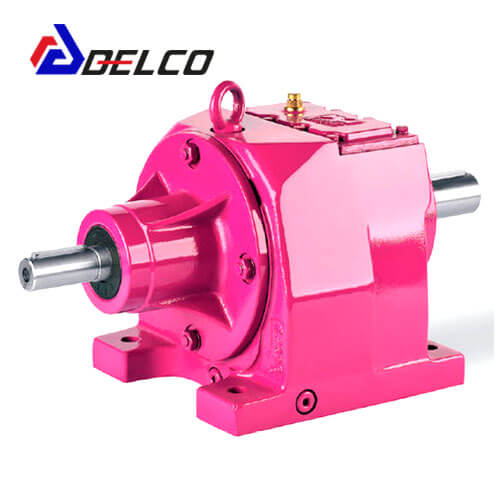

روغن مورد نیاز جهت روان کاری گیربکس هلیکال ایلماز
میزان روغن مورد نیاز برای هر سایز جهت روان کاری مناسب و بر اساس نحوه نصب در جدول زیر مشخص شده است.
|
میزان روغن مورد نیاز (بر حسب لیتر) با توجه به نحوه نصب |
سایز گیربکس |
|||||
|
M6 |
M5 |
M4 |
M3 |
M2 |
M1 |
|
|
0.5 / 0.4 |
0.5 / 0.4 |
0.6 / 0.55 |
0.5 / 0.5 |
0.6 / 0.55 |
0.4 / 0.35 |
M002 / 003 |
|
0. 7 / 0.7 |
0.7 / 0.7 |
0.95 / 0.8 |
0.7 / 0.7 |
0.95 / 0.8 |
0.65 / 0.6 |
M102 / 103 |
|
0.8 / 0.7 |
0.8 / 0.7 |
0.95 / 0.9 |
0.8 / 0.8 |
0.95 / 0.9 |
0.7 / 0.65 |
M172 / 173 |
|
1.4 / 1.3 |
1.4 / 1.3 |
2.1 / 2 |
2 / 1.9 |
2.1 / 2 |
1.2 / 1.1 |
M202 / 203 |
|
1.3 / 1.2 |
1.3 / 1.2 |
2 / 1. 7 |
1.9 / 1.5 |
2 / 1.7 |
1.1 / 1 |
M272 / 273 |
|
2.6 / 2.4 |
2.6 / 2.4 |
3 / 2.85 |
2.8 / 2.5 |
3 / 2.85 |
1. 7 / 1.6 |
M282 / 283 |
|
2.8 / 2.6 |
2.8 / 2. 6 |
3.4 / 3.3 |
3.1 / 3 |
3.4 / 3.3 |
2 / 1.9 |
M372 / 373 |
|
5.5 / 5 |
5.5 / 5 |
8 / 7. 6 |
7.5 / 7 |
8 / 7.6 |
4.5 / 4 |
M472 / 473 |
|
8 / 7.5 |
8 / 7.5 |
12.8 / 11. 7 |
11.5 / 10.5 |
12. 8 / 11.7 |
7 / 6 |
M572 / 573 |
|
11 / 11 |
11 / 11 |
22.5 / 20 |
20 / 18 |
22.5 / 20 |
10 / 8.5 |
M672 / 673 |
|
22 / 20 |
22 / 20 |
35 / 32 |
30 / 28 |
35 / 32 |
20 / 18 |
M772 / 773 |
|
30 / 28 |
30 / 28 |
53 / 45 |
45 / 39 |
53 / 45 |
28 / 20 |
M872 / 873 |
|
70/65 |
70/65 |
90/87 |
82/80 |
90/87 |
53/ 50 |
M972 / 973 |
کاربرد الکتروگیربکس‌های شفت مستقیم YILMAZ
- انواع نوار نقاله و کانوایرهای متوسط
- میکسرها
- تیکنرها
- کارخانجات سیمان سازی
- گیربکس های صنایع ذوب آهن
- ساخت انواع ماشین آلات صنعتی
- صنایع لاستیک سازی
- صنایع چوب
- صنایع غذایی
- صنایع دارویی و بهداشتی
کارشناسان و مشاوران صنعت دلکو آماده پاسخگویی و مشاوره به صنعتگران و مشتریان عزیزی هستند که قصد خرید گیربکس شفت مستقیم ایلماز را دارند. با ما در ارتباط باشید.
مشحصات محصول در حال بروز رسانی است.
