چرا پمپ روغن داغ روغن را به گردش درنمی آورد؟ بررسی علت ها و روش عیب یابی
پمپ روغن داغ (Hot Oil Pump) یکی از مهم ترین تجهیزات در سیستم های انتقال حرارت صنعتی است که وظیفه گردش مداوم روغن حرارتی بین منبع تولید حرارت و مصرف کننده را بر عهده دارد. این محصول در صنایعی مثل تولید قیر و آسفالت، صنایع شیمیایی، غذایی، نساجی، چوب، MDF، راکتور های صنعتی، دیگ های روغن داغ و خطوط فرآیندی کاربرد گسترده ای دارند. عملکرد درست این تجهیز نقش مستقیمی در حفظ دمای فرآیند، افزایش راندمان تولید و جلوگیری از توقف خطوط صنعتی دارد.
یکی از مشکلاتی که بیشتر کاربران با آن رو به رو می شوند، گردش نکردن روغن در پمپ روغن داغ است. در این شرایط ممکن است موتور الکتریکی روشن باشد، اما روغن در مدار حرکت نکند یا دبی خروجی به شدت کاهش پیدا کند. ادامه کار در این وضعیت علاوه بر کاهش راندمان سیستم، می تواند باعث افزایش دمای موضعی، سوختن مکانیکال سیل، آسیب به یاتاقان ها، کاویتاسیون و حتی خرابی کامل پمپ شود.
برخلاف تصور بیشتر کاربران، این مشکل همیشه ناشی از خرابی خود پمپ نیست. در بسیاری از موارد عواملی مثل هوا گرفتن سیستم، گرفتگی مسیر مکش، کاهش سطح روغن، افزایش بیش از حد ویسکوزیته روغن یا نصب اشتباه باعث می شوند pump نتواند روغن را به گردش درآورد. به همین دلیل عیب یابی اصولی اهمیت زیادی دارد و از تعویض بی دلیل قطعات جلوگیری می کند.
پمپ روغن داغ چگونه روغن را در مدار به گردش در می آورد؟
برای عیب یابی درست، ابتدا باید نحوه عملکرد این پمپ را شناخت. این محصول معمولاً از نوع گریز از مرکز (Centrifugal Pump) است و با چرخش پروانه، اختلاف فشار بین قسمت مکش و دهش ایجاد می کند. این اختلاف فشار باعث می شود روغن داغ از مخزن یا دیگ وارد پمپ شده و با فشار مناسب در مدار گردش کند.
برخلاف پمپ های آب، پمپ روغن داغ در شرایط دمایی بسیار بالا (گاهی تا ۳۵۰ درجه سانتی گراد) کار می کند؛ بنابراین کوچک ترین اختلال در مسیر مکش، وضعیت روغن یا عملکرد پروانه می تواند باعث توقف جریان روغن شود.
برای عملکرد صحیح، شرایط زیر باید فراهم باشد:
- وجود روغن کافی در مدار
- هواگیری کامل سیستم
- باز بودن مسیر مکش و دهش
- سالم بودن پروانه و شفت
- هم راستایی صحیح موتور و پمپ
- مناسب بودن دمای روغن هنگام راه اندازی
اگر هر یک از این شرایط برقرار نباشد، این محصول ممکن است روشن شود اما روغن را به گردش درنیاورد.
علائم گردش نکردن روغن در پمپ روغن داغ
قبل از بررسی علت ها، بهتر است با مهم ترین نشانه های این مشکل آشنا شوید. در بیشتر موارد، این علائم قبل از توقف کامل سیستم ظاهر می شوند و فرصتی برای جلوگیری از خرابی های پر هزینه فراهم می کنند.
رایج ترین علائم عبارت اند از:
- افزایش سریع دمای دیگ روغن داغ
- گرم نشدن مصرف کننده ها یا مبدل های حرارتی
- افت شدید فشار در خروجی پمپ
- شنیدن صدای غیرعادی یا کاویتاسیون
- لرزش بیش از حد پمپ
- افزایش آمپر موتور
- داغ شدن پوسته پمپ
- کاهش یا قطع جریان روغن در سایت گلس یا فلومتر
در صورت مشاهده هر یک از این نشانه ها، باید بلافاصله علت مشکل بررسی شود.
رایج ترین علت گردش نکردن روغن در پمپ روغن داغ
- هوا گرفتن پمپ روغن داغ
یکی از متداول ترین دلایل کار نکردن این محصول، وجود هوا در داخل pump یا خطوط مکش است. از آنجا که پمپ سانتریفیوژ توانایی پمپاژ هوا را ندارد، وجود حتی مقدار کمی هوا می تواند مانع ایجاد مکش مناسب شود.
این مشکل معمولاً پس از تعمیرات، تعویض روغن، باز شدن اتصالات یا کاهش سطح روغن ایجاد میشود. در چنین شرایطی موتور روشن است اما پروانه فقط هوا را می چرخاند و روغن وارد مدار نمی شود.
علائم هوا گرفتن پمپ روغن داغ
- صدای شبیه قل قل یا حباب
- عدم خروج روغن از دهش
- لرزش اولیه هنگام استارت
- نوسان فشار روی گیج
- روش رفع مشکل
ابتدا سیستم را هواگیری کنید، سطح روغن را بررسی کرده و از آب بندی کامل اتصالات مکش اطمینان حاصل کنید. در بعضی سیستم ها هم لازم است قبل از راه اندازی، بدنه پمپ به صورت کامل از روغن پر شود.
- گرفتگی مسیر مکش یا فیلتر ورودی پمپ روغن داغ
این دستگاه برای ایجاد دبی مناسب به جریان آزاد روغن در قسمت مکش نیاز دارد. اگر فیلتر مکش یا لوله ورودی توسط رسوبات، ذرات کربنی، پلیمر های سوخته یا آلودگی ها مسدود شود، روغن کافی به پروانه نمی رسد.
در این شرایط پمپ قادر به ایجاد اختلاف فشار مناسب نیست و گردش روغن متوقف یا بسیار ضعیف می شود.
دلایل گرفتگی مسیر مکش
استفاده طولانی از روغن حرارتی بدون تعویض
تشکیل رسوبات ناشی از اکسیداسیون روغن
ورود ذرات خارجی به مدار
کوچک بودن قطر لوله مکش
راهکار
فیلتر مکش باید به صورت دوره ای بازدید و تمیز شود. همچنین کیفیت روغن حرارتی هم باید به صورت منظم کنترل شود تا از تشکیل رسوبات جلوگیری شود.
- پایین بودن سطح روغن در سیستم
کمبود روغن یکی دیگر از دلایل مهم گردش نکردن روغن است. اگر سطح روغن در مخزن پایین باشد، هوای محیط وارد مدار شده و pump به جای روغن، هوا را مکش می کند. این وضعیت علاوه بر توقف گردش روغن، می تواند باعث کاویتاسیون و آسیب جدی به پروانه و مکانیکال سیل شود.
نشانه ها
افت فشار ناگهانی
ایجاد حباب در مخزن
افزایش دمای پمپ
صدای غیر عادی هنگام کار
راهکار
سطح روغن باید در حالت سرد و گرم مطابق دستورالعمل سازنده کنترل شود و در صورت کاهش، علت نشتی یا تبخیر غیرعادی هم بررسی گردد.
- افزایش ویسکوزیته روغن؛ یکی از دلایل مهم گردش نکردن روغن در پمپ روغن داغ
یکی از ویژگی های روغن های انتقال حرارت این است که با کاهش دما، غلیظ تر می شوند. اگر سیستم قبل از رسیدن به دمای مناسب راه اندازی شود، ویسکوزیته روغن بسیار بالا خواهد بود و پمپ برای مکش و به گردش درآوردن آن با مشکل مواجه می شود. این اتفاق به ویژه در فصل زمستان یا زمانی که سیستم برای مدت طولانی خاموش بوده، بیشتر دیده می شود.
زمانی که روغن بیش از حد غلیظ باشد، مقاومت در مسیر مکش افزایش یافته و پروانه نمی تواند دبی مورد نیاز را ایجاد کند. در نتیجه، گردش روغن به صورت کامل انجام نمی شود و فشار خروجی هم کاهش پیدا می کند.
علائم افزایش ویسکوزیته روغن
سخت روشن شدن پمپ در ابتدای کار
افزایش آمپر مصرفی موتور
کاهش دبی خروجی
صدای سنگین یا غیرعادی هنگام استارت
روش رفع مشکل
قبل از راه اندازی کامل سیستم، اجازه دهید روغن به دمای توصیه شده توسط سازنده برسد. در صورت قدیمی بودن روغن یا تغییر خواص آن، تعویض روغن با نمونه استاندارد و مناسب دمای کاری سیستم توصیه می شود.
- خرابی پروانه پمپ روغن داغ و تأثیر آن بر گردش روغن
پروانه مهم ترین قطعه در ایجاد جریان روغن است. اگر این قطعه بر اثر سایش، خوردگی، کاویتاسیون یا ورود ذرات جامد آسیب ببیند، توانایی ایجاد اختلاف فشار کاهش پیدا می کند و روغن به خوبی در مدار گردش نمی کند.
در بعضی موارد هم پروانه روی شفت هرز می شود یا اتصال آن آسیب می بیند؛ در نتیجه موتور می چرخد اما پروانه نیروی کافی برای جابهجایی روغن ایجاد نمی کند.
علائم خرابی پروانه
افت شدید دبی بدون تغییر دور موتور
افزایش لرزش
کاهش فشار خروجی
صدای غیرعادی داخل پمپ
روش رفع مشکل
پمپ باید باز شده و پروانه از نظر ترک، شکستگی، خوردگی یا سایش بررسی شود. در صورت آسیب، تعویض پروانه بهترین راهکار است.
- چرخش اشتباه موتور؛ ایرادی ساده اما رایج
یکی از اشتباهات رایج پس از نصب یا تعمیر پمپ روغن داغ، اتصال نادرست فاز های الکتروموتور است. در این شرایط، موتور در جهت عکس می چرخد و پروانه قادر به ایجاد مکش مناسب نخواهد بود.
این مشکل بیشتر در موتور های سه فاز دیده می شود و معمولاً پس از تعویض کابل ها یا تعمیر تابلو برق رخ می دهد.
نشانه های چرخش اشتباه
روشن شدن موتور بدون ایجاد جریان روغن
فشار بسیار پایین خروجی
صدای غیرعادی هنگام استارت
روش رفع مشکل
جهت چرخش موتور را با فلش روی بدنه پمپ مقایسه کنید. در صورت اشتباه بودن جهت، جابهجایی دو فاز ورودی معمولاً مشکل را برطرف می کند.
- خرابی کوپلینگ یا هم راستا نبودن موتور و پمپ
کوپلینگ وظیفه انتقال گشتاور از موتور به شفت پمپ را بر عهده دارد. اگر کوپلینگ ترک خورده، ساییده یا شل شده باشد، انتقال نیرو به صورت کامل انجام نمی شود و پروانه نمی تواند با سرعت طراحی شده بچرخد.
همچنین عدم هم محوری موتور و pump باعث لرزش، افزایش بار روی یاتاقان ها و کاهش راندمان پمپاژ خواهد شد.
راهکار
بررسی وضعیت کوپلینگ
تنظیم هم راستایی موتور و پمپ با ابزار دقیق
تعویض کوپلینگ فرسوده
- بسته بودن شیر های مسیر یا انسداد مدار روغن
گاهی مشکل از خود پمپ نیست، بلکه یکی از شیر های مکش یا دهش به طور کامل باز نشده یا مسیر انتقال روغن توسط رسوبات و آلودگی ها مسدود شده است.
در چنین شرایطی، حتی اگر pump کاملاً سالم باشد، جریان روغن در مدار برقرار نمی شود. مواردی که باید بررسی شوند:
- باز بودن کامل شیر های مکش و دهش
- سلامت شیر یک طرفه
- گرفتگی لوله ها
- رسوب داخل مبدل های حرارتی
- کاویتاسیون؛ دشمن پنهان پمپ روغن داغ
کاویتاسیون زمانی رخ می دهد که فشار در قسمت مکش به حدی کاهش پیدا کند که حباب های بخار در روغن تشکیل شوند. این حباب ها هنگام ورود به ناحیه پر فشار منفجر شده و به پروانه آسیب می زنند.
علاوه بر کاهش دبی، کاویتاسیون باعث ایجاد صدای شدید، لرزش و کاهش عمر پمپ می شود.
عوامل ایجاد کاویتاسیون
- گرفتگی مسیر مکش
- دمای بیش از حد روغن
- کمبود روغن
- قطر نامناسب لوله مکش
- انتخاب نادرست پمپ روغن داغ برای شرایط کاری
در بعضی پروژه ها، پمپی انتخاب می شود که از نظر دبی، هد یا دمای کاری با نیاز واقعی سیستم مطابقت ندارد. در این حالت، حتی اگر هیچ خرابی وجود نداشته باشد، پمپ نمی تواند گردش مناسبی ایجاد کند.
انتخاب صحیحاین محصول باید بر اساس موارد زیر انجام شود:
- دبی مورد نیاز
- هد کل سیستم
- دمای روغن
- نوع روغن انتقال حرارت
- افت فشار مدار

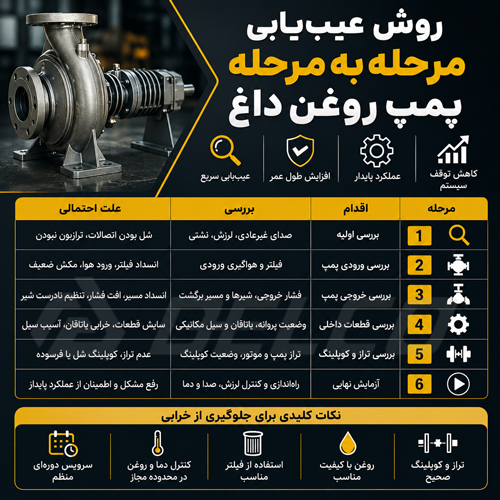

روش عیب یابی مرحله به مرحله پمپ روغن داغ
اگر پمپ روغن را به گردش در نمی آورد، بهتر است به ترتیب زیر عمل کنید:
- سطح روغن را بررسی کنید.
- از باز بودن شیر های مدار اطمینان حاصل کنید.
- جهت چرخش موتور را کنترل کنید.
- فیلتر مکش را تمیز کنید.
- سیستم را هواگیری کنید.
- فشار مکش و دهش را اندازه بگیرید.
- کوپلینگ و هم محوری موتور را بررسی کنید.
- پروانه را از نظر سایش یا شکستگی کنترل کنید.
- کیفیت و ویسکوزیته روغن را بررسی کنید.
در صورت ادامه مشکل، pump را برای بازدید تخصصی باز کنید.
چگونه از گردش نکردن روغن در پمپ روغن داغ جلوگیری کنیم؟
اجرای یک برنامه نگهداری پیشگیرانه (PM) بهترین روش برای جلوگیری از این مشکل است.
مهم ترین اقدامات عبارت اند از:
- تعویض به موقع روغن انتقال حرارت
- تمیز کردن دوره ای فیلتر ها
- کنترل سطح روغن
- بررسی نشتی های سیستم
- هواگیری درست پس از تعمیرات
- کنترل هم محوری موتور و پمپ
- بازدید دوره ای کوپلینگ
- جلوگیری از کارکرد پمپ در حالت خشک
- استفاده از روغن با کیفیت و مناسب دمای کاری
- انتخاب پمپ متناسب با شرایط واقعی فرآیند
بسیاری از خرابی ها ناشی از اشتباهات بهره برداری هستند، از جمله:
- روشن کردن پمپ با مدار خالی از روغن
- بی توجهی به نشتی های کوچک
- استفاده از روغن نامناسب یا فرسوده
- تعویض نکردن فیلتر ها
- راه اندازی سیستم قبل از گرم شدن روغن
- نادیده گرفتن صدا یا لرزش غیرعادی
- انتخاب نادرست ظرفیت پمپ
گردش نکردن روغن در پمپ روغن داغ یکی از مشکلات مهم در سیستم های انتقال حرارت صنعتی است که می تواند باعث توقف تولید، افزایش مصرف انرژی و آسیب به تجهیزات شود. این مشکل معمولاً به دلایلی مانند هوا گرفتن پمپ، گرفتگی مسیر مکش، کاهش سطح روغن، افزایش ویسکوزیته روغن، خرابی پروانه، چرخش اشتباه موتور، خرابی کوپلینگ، انسداد مدار یا کاویتاسیون ایجاد می شود.
با انجام عیب یابی مرحله به مرحله و اجرای برنامه سرویس و نگهداری منظم، می توانیم از بروز بیشتر این مشکلات جلوگیری کنیم و عمر مفید پمپ را افزایش دهیم. اگر پس از بررسی موارد فوق همچنان این دستگاه قادر به گردش روغن نیست، توصیه می شود دستگاه توسط کارشناسان متخصص بررسی شود تا از وارد شدن خسارت های سنگین به سیستم جلوگیری شود. این رویکرد علاوه بر کاهش هزینه های تعمیر، پایداری عملکرد سیستم انتقال حرارت را هم تضمین خواهد کرد. اگر به دنبال خرید محصولات با کیفیت و خدمات مطمئن هستید، دلکو صنعت بهترین گزینه است.
