طرز کار پمپ وکیوم آبی؛ بررسی اجزا، عملکرد و مزایای صنعتی
پمپ وکیوم رینگ آبی (Liquid Ring Vacuum Pump) یکی از پر کاربرد ترین تجهیزات ایجاد خلأ در صنایع مختلف محسوب می شود. این نوع پمپ به خاطر ساختار ساده، قابلیت اطمینان بالا، استهلاک کم و توانایی کار با بخارات، گاز های مرطوب و سیالات مختلف، جایگاه ویژه ای در صنایع نفت، گاز، پتروشیمی، نیروگاهی، غذایی، دارویی، کاغذ سازی و تصفیه خانه ها پیدا کرده است. برخلاف بیشتر پمپ های وکیوم خشک یا روغنی، پمپ وکیوم آبی برای ایجاد خلأ از یک حلقه مایع استفاده می کند که معمولاً آب است. همین ویژگی باعث شده است که این تجهیزات در محیط هایی که احتمال ورود بخار آب، رطوبت یا ذرات آلاینده وجود دارد، عملکرد بسیار مطمئن تری داشته باشند. امروزه در بیشتر صنایع که توقف تولید خسارت های سنگینی ایجاد می کند، استفاده از پمپ وکیوم رینگ آبی به خاطر پایداری عملکرد و هزینه نگهداری پایین، به یک انتخاب استاندارد تبدیل شده است. آشنایی با اجزای اصلی، نحوه عملکرد و ویژگی های طراحی این تجهیزات می تواند به انتخاب صحیح و افزایش بهره وری سیستم های خلأ کمک کند.

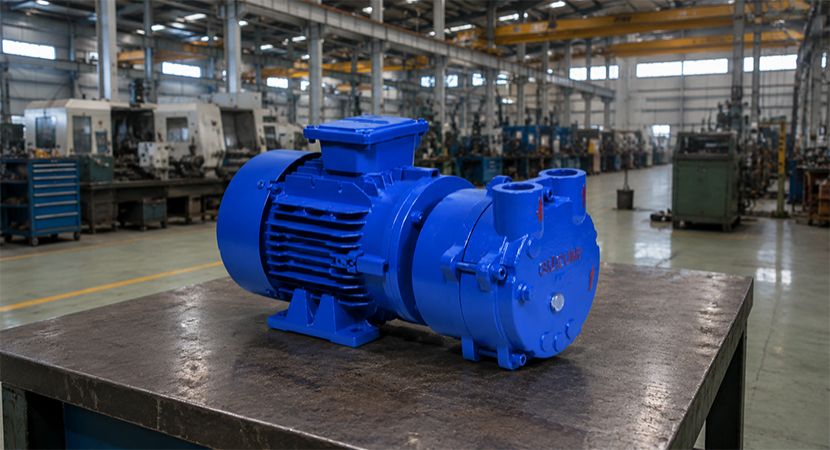

پمپ وکیوم رینگ آبی چیست؟
پمپ وکیوم رینگ آبی که در دسته پمپ وکیوم قرار دارد، نوعی پمپ جابجایی مثبت است که برای ایجاد خلأ و مکش گاز ها از یک سیال عامل استفاده می کند. این سیال معمولاً آب است، اما در بعضی کاربرد های خاص می توانیم از روغن، گلیکول یا سایر مایعات هم استفاده کنیم. در این پمپ، آب به عنوان آب بند طبیعی عمل می کند و علاوه بر ایجاد خلأ، وظیفه خنک کاری قطعات داخلی را هم بر عهده دارد. به همین خاطر این نوع پمپ نسبت به بسیاری از مدل های خشک، مقاومت بیشتری در برابر بخارات و آلودگی ها دارد.
اجزای اصلی پمپ وکیوم آبی
شناخت اجزای اصلی پمپ خلاء آبی برای درک بهتر عملکرد آن ضروری است.
بدنه پمپ
بدنه اصلی محل قرارگیری تمامی قطعات داخلی است و معمولاً از چدن، استیل یا آلیاژ های مقاوم به خوردگی ساخته می شود.
وظایف بدنه:
- محافظت از قطعات داخلی
- تحمل فشار خلأ
- جلوگیری از نشتی
- افزایش استحکام مکانیکی
روتور
روتور مهم ترین بخش متحرک پمپ است که به شافت موتور متصل شده و با سرعت مشخصی می چرخد.
ویژگی های روتور:
- دارای پره های متعدد
- نصب خارج از مرکز نسبت به بدنه
- ایجاد تغییر حجم برای مکش گاز
رینگ آب
رینگ آب اصلی ترین عامل ایجاد خلأ در این پمپ است. هنگام چرخش روتور، نیروی گریز از مرکز باعث می شود آب به دیواره داخلی بدنه بچسبد و یک حلقه مایع تشکیل دهد.
مزایا:
- ایجاد آب بندی طبیعی
- کاهش اصطکاک
- خنک کاری همزمان
- افزایش طول عمر قطعات
شافت
شافت نیروی مکانیکی موتور را به روتور منتقل می کند.
وظایف:
- انتقال گشتاور
- تحمل نیرو های مکانیکی
- حفظ تعادل روتور
ورودی گاز
گاز یا بخار از طریق این قسمت وارد پمپ می شود.
ویژگی ها:
- طراحی ضد افت فشار
- ورود یکنواخت سیال
- جلوگیری از آشفتگی جریان
خروجی گاز
پس از فشرده شدن، گاز از طریق خروجی تخلیه می شود.
موتور الکتریکی
منبع تأمین انرژی سیستم است.
معمولاً از:
- الکتروموتور های سه فاز
- موتور های ضد انفجار
- موتور های راندمان بالا IE3 و IE4 استفاده می شود.

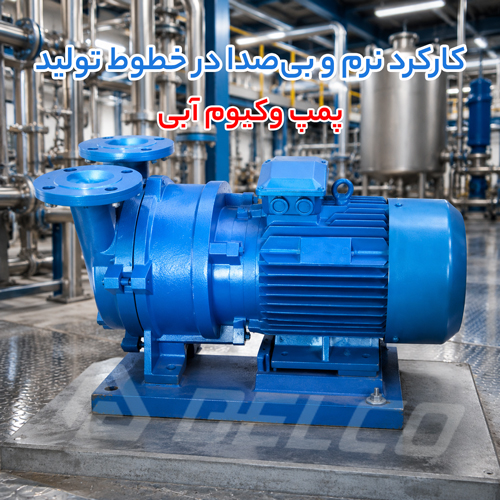

نحوه عملکرد پمپ وکیوم آبی
اساس عملکرد این پمپ بر تغییر حجم محفظه های بین پره های روتور استوار است.
- مرحله اول: ورود آب
در ابتدا مقداری آب وارد محفظه پمپ میشود.
- مرحله دوم: تشکیل رینگ آب
با چرخش روتور، آب تحت اثر نیروی گریز از مرکز به دیواره داخلی بدنه رانده می شود و حلقه ای از آب ایجاد می کند.
- مرحله سوم: ایجاد مکش
به دلیل خارج از مرکز بودن روتور، فاصله بین پره ها و رینگ آب در قسمت ورودی افزایش پیدا می کند.
در نتیجه:
حجم محفظه زیاد می شود
فشار کاهش پیدا می کند
خلأ ایجاد می شود
گاز مکیده می شود
- مرحله چهارم: فشردهسازی
با ادامه چرخش روتور، حجم محفظه کاهش می یابد.
در این مرحله:
گاز فشرده می شود
فشار افزایش می یابد
- مرحله پنجم: تخلیه گاز
گاز فشرده شده از طریق خروجی از سیستم خارج می شود. این چرخه به صورت مداوم تکرار می شود.
بررسی عملکرد پمپ وکیوم رینگ آبی
پمپ خلاء آبی یکی از تجهیزات کلیدی در صنایع مختلف است که با استفاده از آب به عنوان سیال عامل، خلأ پایدار و قابل اعتماد ایجاد می کند. عملکرد این پمپ بر اساس گردش آب و ایجاد رینگ آبی در محفظه داخلی است که باعث مکش یکنواخت هوا و گاز ها می شود. یکی از مهم ترین مزایای این پمپ، عملکرد پایدار آن در شرایط صنعتی سخت است. این تجهیزات می توانند:
- بخارات آب را مکش کنند
- گاز های مرطوب را جابجا کنند
- در شرایط دمایی بالا کار کنند
- به صورت 24 ساعته فعالیت داشته باشند
به همین دلیل در صنایع حساس کاربرد فراوانی دارند.

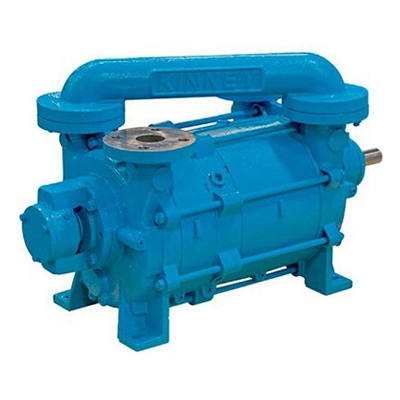

ویژگی طراحی پمپ وکیوم آب در گردش
پمپ خلاء آبی به دلیل طراحی مهندسی شده و دقیق، یکی از کارآمد ترین سیستم های ایجاد خلأ در صنایع مختلف است. طراحی این پمپ ها به گونه ای است که آب ب هعنوان سیال عامل، به طور مداوم در مسیر گردش کرده و خلأ پایدار و قابل اطمینان ایجاد می کند.
طراحی ساده
ساختار مکانیکی این پمپ بسیار ساده است و تعداد قطعات متحرک آن محدود می باشد.
استهلاک پایین
به دلیل وجود آب بین قطعات:
- اصطکاک کاهش پیدا می کند
- دمای کاری پایین تر است
- طول عمر قطعات افزایش پیدا می کند
مقاومت در برابر بخار
یکی از نقاط قوت مهم این تجهیزات، تحمل بخارات آب و گاز های مرطوب است.
عملکرد مداوم
این پمپ ها برای کارکرد های Continuous Duty طراحی شده اند.
|
قطعه |
وظیفه |
| بدنه | نگهداری قطعات و تحمل فشار |
| روتور | ایجاد مکش و فشردهسازی |
| رینگ آب | آببندی و ایجاد خلأ |
| شافت | انتقال توان |
| ورودی گاز | ورود گاز به سیستم |
| خروجی گاز | تخلیه گاز فشرده |
| موتور | تأمین نیروی محرکه |
کاربرد پمپ وکیوم آبی
پمپ خلاء رینگ آبی یکی از تجهیزات حیاتی در صنایع مختلف محسوب می شود که با استفاده از آب به عنوان سیال عامل، خلأ مورد نیاز برای فرآیند های تولیدی و آزمایشگاهی را فراهم می کند. این پمپ ها با توانایی تحمل بخارات، گاز های مرطوب و ذرات معلق، گزینه ای مناسب برای ایجاد خلأ پایدار در شرایط محیطی متغیر هستند. کاربرد های این پمپ گسترده و متنوع می باشد.
صنایع پتروشیمی
- تقطیر خلأ
- بازیافت بخارات
- مشابه پمپ وکیوم روغنی در انتقال گاز ها استفاده می شود.
نیروگاه ها
- کندانسور ها
- سیستم های خلأ توربین
- تخلیه گاز های غیر قابل تقطیر
صنایع غذایی
- بسته بندی خلأ
- همانند پمپ وکیوم خشک در خشک کردن مواد غذایی
- انتقال مواد کاربرد دارد.
صنایع دارویی
در تولید دارو برای:
- خشک کن های خلأ
- راکتور ها
- فیلتراسیون مورد استفاده قرار می گیرد.
تصفیه خانه ها
- هوادهی
- انتقال گاز
- فرآیند های زیستی کاربرد گسترده دارد.
مزایای پمپ وکیوم آبی
پمپ وکیوم آبی یکی از پر کاربرد ترین تجهیزات ایجاد خلأ در صنایع مختلف است که به دلیل ساختار ساده، عملکرد پایدار و قابلیت کار در شرایط سخت، جایگاه ویژه ای در واحد های تولیدی و فرآیندی پیدا کرده است. طراحی این پمپ ها به گونه ای است که در مقایسه با بیشتر سیستم های خلأ دیگر، لرزش و صدای کمتری تولید می کنند. آشنایی با مزایای پمپ وکیوم رینگ مایع به مدیران صنایع و کارشناسان فنی کمک می کند تا متناسب با نیاز فرآیند خود، بهترین گزینه را برای ایجاد خلأ انتخاب کنند.
- مقاومت بالا در شرایط سخت
عملکرد پایدار در محیط های صنعتی دشوار.
- هزینه نگهداری پایین
به دلیل طراحی ساده و قطعات کمتر.
- عمر طولانی
وجود آب باعث کاهش سایش می شود.
- تحمل بخارات و رطوبت
مزیتی که بسیاری از پمپ های خشک فاقد آن هستند.
- قابلیت کارکرد 24 ساعته
مناسب خطوط تولید بدون توقف.
- ایمنی بالا
به ویژه در صنایع نفت، گاز و پتروشیمی.
نکات مهم در انتخاب پمپ وکیوم آبی
برای انتخاب صحیح باید موارد زیر بررسی شوند:
- ظرفیت مکش مورد نیاز
- فشار نهایی مورد نیاز
- نوع گاز یا بخار
- دمای محیط
- شرایط فرآیند
- جنس بدنه
- کیفیت آب مصرفی
پمپ وکیوم آبی یکی از مطمئن ترین و پر کاربرد ترین تجهیزات خلأ در صنایع مختلف است. عملکرد این پمپ بر پایه تشکیل یک حلقه آب و تغییر حجم محفظه های بین پره های روتور انجام می شود. ساختار ساده، دوام بالا، قابلیت کار با بخارات و گاز های مرطوب، هزینه نگهداری پایین و امکان کارکرد مداوم باعث شده است که این تجهیز در صنایع مهمی مانند پتروشیمی، نیروگاه، صنایع غذایی، دارویی و تصفیه خانه ها به عنوان یکی از بهترین راهکار های ایجاد خلأ شناخته شود. انتخاب درست پمپ خلاء آب در گردش می تواند ضمن افزایش راندمان فرآیند، از توقفات ناخواسته و هزینه های تعمیرات هم جلوگیری کند. برای خرید پمپ وکیوم آبی و کسب اطلاعات با کارشناسان مجرب ما در دلکو صنعت تماس بگیرید.
