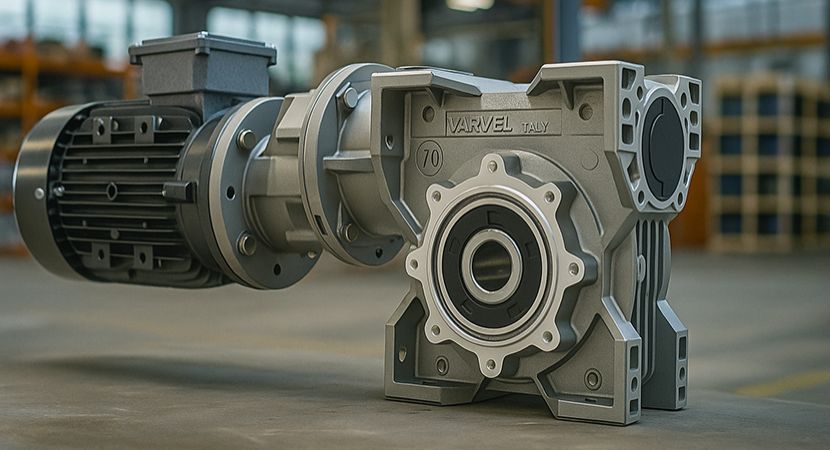

اهمیت پلاک خوانی دقیق گیربکس حلزونی وارول در تعمیر، نگهداری و جایگزینی قطعات
در بیشتر خطوط تولید صنعتی، گیربکس ها نقشی مهم در انتقال قدرت، کنترل سرعت و افزایش گشتاور دارند. در میان برند های معتبر جهانی، گیربکس حلزونی وارول (Varvel Worm Gearbox) یکی از پر کاربرد ترین و محبوب ترین محصولات بازار است. این گیربکس ها به خاطر کیفیت بالا، صدای کم، طراحی فشرده و دوام زیاد در سیستم های نوار نقاله، بسته بندی، بالابر و ماشین آلات سبک صنعتی استفاده می شوند.
اما یکی از نکات فنی مهم که معمولاً در تعمیر و نگهداری گیربکس ها نادیده گرفته می شود، پلاک خوانی دقیق گیربکس وارول است. پلاک (Nameplate) شناسنامه اصلی هر گیربکس محسوب می شود و تمام اطلاعات لازم برای انتخاب، تعمیر، روغن کاری و تعویض قطعات در آن درج شده است. نداشتن آگاهی از نحوه خواندن این اطلاعات می تواند باعث اشتباه در سفارش قطعه، استفاده از نسبت تبدیل نادرست و در نتیجه خرابی زود هنگام دستگاه شود. گیربکس حلزونی وارول علاوه بر عملکرد بی نقص، از نظر ابعاد و نصب هم انعطاف پذیری بالایی دارند و همین موضوع باعث شده تا در محیط های محدود یا پروژه های خاص هم به راحتی مورد استفاده قرار گیرد.
پلاک گیربکس حلزونی وارول چیست و چه کاربردی دارد؟
پلاک گیربکس وارول معمولاً به صورت یک صفحه فلزی کوچک از جنس آلومینیوم یا استیل ضد زنگ بر روی بدنه گیربکس نصب می شود. این پلاک تمام اطلاعات فنی مربوط به مدل، توان، سرعت، نسبت تبدیل و شماره سریال دستگاه را شامل می شود. در واقع می توانیم بگوییم که پلاک گیربکس، مثل شناسنامه فنی برای کارشناسان تعمیر و نگهداری عمل می کند.
اطلاعات کلیدی درج شده روی پلاک گیربکس وارول
Type / Model (مدل): نشان دهنده سری و سایز گیربکس است. برای مثال MRV 030 یا MRV 090 که هر کدام به نوع پوسته، قطر شافت و ظرفیت گشتاور اشاره دارند.
- Ratio (نسبت تبدیل): یکی از مهم ترین فاکتور هاست و معمولاً با حرف i مشخص می شود. این عدد تعیین می کند که سرعت خروجی چقدر کمتر از سرعت موتور خواهد بود.
- Torque (گشتاور خروجی): نشان دهنده توانایی گیربکس در انتقال نیرو است و بر حسب نیوتن متر بیان می شود.
- Input Power (توان ورودی): میزان توانی که گیربکس می تواند از موتور الکتریکی دریافت کند.
- Serial Number (شماره سریال): برای شناسایی نسخه دقیق گیربکس در سفارش قطعات یدکی.
- Lubrication (روغن مورد نیاز): در بعضی مدل ها نوع روغن و حجم مورد نیاز هم روی پلاک درج می شود.
با دانستن معنی این بخش ها، هر کارشناس فنی می تواند در زمان خرابی، قطعه جایگزین کاملاً مطابق با مدل اصلی را سفارش دهد.

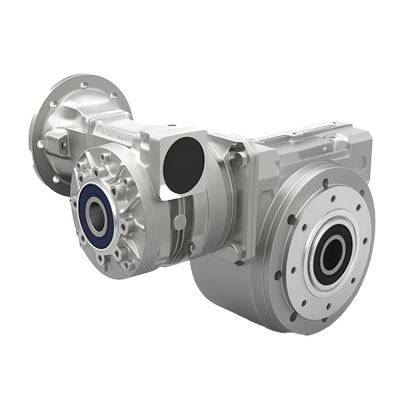

چرا پلاک خوانی در گیربکس حلزونی وارول اهمیت دارد؟
جلوگیری از خرید اشتباه قطعات
یکی از رایج ترین خطا ها در تعمیر این گیربکس حلزونی، انتخاب اشتباه پوسته، چرخ دنده یا شافت خروجی است. بیشتر مدل های گیربکس وارول ظاهری مشابه دارند اما از نظر نسبت تبدیل، قطر شافت یا نوع نصب با هم متفاوت اند. خواندن دقیق پلاک باعث می شود تا تکنسین ها بتوانند مدل دقیق و نسبت تبدیل درست را تشخیص دهند و از هزینه های اضافی یا خرابی مجدد جلوگیری کنند.
حفظ راندمان و عملکرد سیستم
اگر گیربکس اشتباهی جایگزین مدل اصلی شود، سرعت خروجی یا گشتاور خروجی با نیاز دستگاه هماهنگ نخواهد بود. این مسئله می تواند باعث فشار بیش از حد به موتور، افزایش حرارت، یا حتی شکست دنده ها شود. با پلاک خوانی درست، سیستم در بازدهی استاندارد خود باقی می ماند.
افزایش طول عمر گیربکس و موتور
انتخاب روغن و نسبت تبدیل بر اساس اطلاعات روی پلاک، از سایش زودرس چرخ دنده ها و بلبرینگ ها جلوگیری می کند. در نتیجه عمر مفید گیربکس و موتور متصل به آن به صورت چشمگیری افزایش پیدا می کند.
تسهیل تعمیر و سرویس دوره ای
در زمان تعمیر، دانستن مدل دقیق (مثلاً MRV050 یا MRV090) به کارشناسان اجازه می دهد تا از دفترچه فنی و دستور العمل رسمی Varvel برای باز و بسته کردن قطعات استفاده کنند.
| بخش اطلاعاتی پلاک | توضیح فنی | اهمیت در تعمیر و نگهداری |
| Type / Model | مشخص کننده مدل و سری گیربکس مانند MRV050 | انتخاب قطعه دقیق و سازگار |
| Ratio (i) | نسبت تبدیل گیربکس (مثلاً 1:30) | تنظیم سرعت و گشتاور خروجی |
| Torque (Nm) | گشتاور خروجی مجاز گیربکس | جلوگیری از فشار بیش از حد و شکست دنده ها |
| Input Power (kW) | توان ورودی مجاز موتور | تطابق موتور با گیربکس برای جلوگیری از سوختگی |
| Serial Number | شماره سریال اختصاصی گیربکس | شناسایی سریع مدل جهت سفارش قطعه |
| Lubrication Type | نوع روغن مورد نیاز (مثلاً VG220) | افزایش عمر چرخ دنده و بلبرینگ ها |
نحوه خواندن پلاک گیربکس حلزونی وارول
پلاک گیربکس وارول دارای ساختار استانداردی است که از چند بخش تشکیل شده است. در زیر نحوه خواندن و تفسیر آن را گام به گام توضیح می دهیم:
گام ۱: شناسایی مدل و سری
ابتدای پلاک معمولاً با عباراتی مثل MRV، FRP یا IR شروع می شود. این کد ها نوع گیربکس را نشان می دهند. مثلاً:
- MRV: گیربکس حلزونی وارول با پوسته آلومینیومی (سری سبک و پر کاربرد)
- FRP: گیربکس حلزونی با ورودی فلنج دار مخصوص اتصال مستقیم به موتور
- IR: مدل ترکیبی که با گیربکس هلیکال ترکیب می شود.
گام ۲: بررسی عدد کنار مدل
اعدادی مانند 030، 050، 075 و 090 نشان دهنده سایز پوسته و قطر شافت خروجی هستند. هرچه عدد بزرگ تر باشد، ظرفیت گشتاور و قدرت تحمل بار گیربکس بیشتر است.
گام ۳: نسبت تبدیل (i)
این عدد یکی از ضروری ترین داد ه‌ها روی پلاک است. برای مثال:
- i = 10 یعنی سرعت خروجی ۱۰ برابر کمتر از سرعت ورودی است.
- i = 40 یعنی گیربکس چهار برابر کاهش سرعت دارد.
انتخاب نسبت تبدیل اشتباه می تواند باعث ناهماهنگی کامل میان موتور و بار شود.
گام ۴: توان ورودی و گشتاور خروجی
برای انتخاب درست موتور الکتریکی و اطمینان از تحمل بار، باید توان مجاز و گشتاور خروجی را بررسی کرد. این مقادیر روی پلاک به ترتیب با واحد kW و Nm نوشته می شوند.
گام ۵: شماره سریال و کد تولید
شماره سریال برای شناسایی دقیق مدل در سفارش قطعات یدکی از شرکت های معتبری مثل دلکو صنعت کاربرد دارد. این شماره کمک می کند تا قطعه جایگزین دقیقاً مطابق نسخه اصلی باشد.

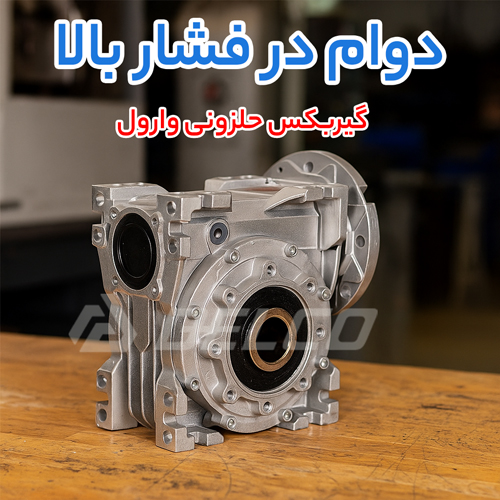

کاربرد پلاک در تعمیر و نگهداری گیربکس وارول
پلاک گیربکس نقش مهمی در فرآیند های تعمیر، سرویس و نگهداری دوره ای دارد. با تکیه بر داده های درج شده روی پلاک، می توان برنامه منظم روغن کاری، تنظیم گشتاور و بررسی دمای عملکرد را انجام داد.
موارد استفاده از پلاک در نگهداری:
- تعیین نوع و مقدار روغن صنعتی مناسب (ISO VG 220 یا VG 320)
- بررسی دمای مجاز کارکرد (معمولاً بین ۵۰ تا ۸۰ درجه سانتی گراد)
- تعیین فواصل سرویس دوره ای (هر ۲۰۰۰ تا ۴۰۰۰ ساعت کارکرد)
- هماهنگی میان موتور و گیربکس هنگام جایگزینی یا ارتقا سیستم
نقش پلاک در جایگزینی قطعات یدکی گیربکس حلزونی وارول
در صورت خرابی بخشی از گیربکس (مثل چرخ دنده، پوسته یا شافت)، پلاک راهنمای اصلی برای سفارش قطعه درست است. مثلاً اگر روی پلاک نوشته شده باشد:
Type: MRV 075 - Ratio: i=40 - Torque: 250Nm
کارشناس می داند که باید چرخ دنده و پوسته مخصوص سری MRV 075 با نسبت ۱:۴۰ را سفارش دهد. بدون این اطلاعات، احتمال خرید قطعه اشتباه و توقف طولانی خط تولید خیلی زیاد خواهد بود.
مزایای استفاده از پلاک در سفارش قطعات گیربکس حلزونی وارول
پلاک گیربکس حلزونی وارول نقش اساسی در شناسایی دقیق مدل، نسبت تبدیل و جزئیات فنی دستگاه دارد و به عنوان مرجع اصلی در زمان سفارش قطعات یدکی مورد استفاده قرار می گیرد. هر عدد و کد درج شده روی این پلاک بیانگر اطلاعاتی ضروری مثل توان ورودی، گشتاور خروجی، نوع نصب و سال تولید است. در صورت عدم توجه به پلاک، احتمال خرید قطعات ناسازگار، افزایش هزینه و توقف خط تولید وجود دارد. استفاده از پلاک در فرآیند سفارش قطعات باعث می شود تکنسین ها و مهندسان بتوانند دقیق ترین قطعه ممکن را مطابق مدل اصلی انتخاب کنند و از بروز خطا های فنی جلوگیری شود. مهم ترین مزایای استفاده از پلاک به صورت زیر می باشد:
جلوگیری از اشتباه در مدل و سایز قطعه
کاهش زمان توقف خط تولید
تسهیل در ارتباط با تأمین کننده
اطمینان از تطابق کامل با استاندارد کارخانه سازنده
تفاوت پلاک گیربکس حلزونی وارول
در مقایسه با برند هایی مانند SEW، Rossi یا Motovario، شرکت Varvel اطلاعات دقیق تری روی پلاک درج می کند. برای مثال:
- نوع روغن مورد نیاز و دمای کاری
- گشتاور نامی دقیق در چند حالت مختلف
- اطلاعات نصب و جهت چرخش
این ویژگی ها باعث شده است پلاک گیربکس وارول نه تنها برای تعمیرکاران، بلکه برای مهندسان طراحی و خریداران صنعتی هم مرجع معتبری باشد. پلاک خوانی دقیق در گیربکس های صنعتی، به خصوص گیربکس حلزونی وارول، تنها یک کار فنی ساده نیست بلکه گامی مهم در حفظ راندمان، ایمنی و کاهش هزینه های نگهداری می باشد. این پلاک حاوی اطلاعات ارزشمندی است که به مهندسان و تکنسین ها کمک می کند تا قطعاتجایگزین را با دقت انتخاب کرده، از روغن مناسب استفاده کنند و از بروز خطا های مکانیکی جلوگیری شود. برای انتخاب، تعمیر یا خرید انواع گیربکس حلزونی وارول (MRV, FRP, IR)، می توانید از مشاوره تخصصی کارشناسان دلکو صنعت بهره مند شوید. کارشناسان این مجموعه با تحلیل اطلاعات درج شده روی پلاک، بهترین پیشنهاد را برای تعمیر، جایگزینی یا ارتقای گیربکس صنعتی شما ارائه می دهند.
