راهنمای انتخاب پمپ سیرکولاتور برای سیستم گرمایش ساختمان
سرد ماندن رادیاتور های انتهای مسیر، گرم نشدن فن کویل طبقات بالا، صدای جریان آب در لوله ها و افزایش مصرف برق موتورخانه، همیشه به ظرفیت دیگ یا کیفیت تجهیزات گرمایشی مربوط نیست. در بیشتر ساختمان ها، مشکل اصلی انتخاب نادرست پمپ سیرکولاتور است. پمپ کوچک نمی تواند آب گرم مورد نیاز شبکه را تأمین کند و پمپ بیش از حد بزرگ هم فشار و دبی نامناسبی وارد مدار می کند. انتخاب پمپ سیرکولاتور برای سیستم گرمایش ساختمان باید براساس دبی، هد، افت فشار مسیر، نوع تجهیزات مصرف کننده و روش کنترل مدار انجام شود. فن کویل، رادیاتور، هواساز و گرمایش از کف از نظر دمای آب، میزان جریان و افت فشار شرایط یکسانی ندارند. به همین خاطر نمی توان فقط با اعلام متراژ یا تعداد طبقات، مدل مناسب پمپ را تعیین کرد.

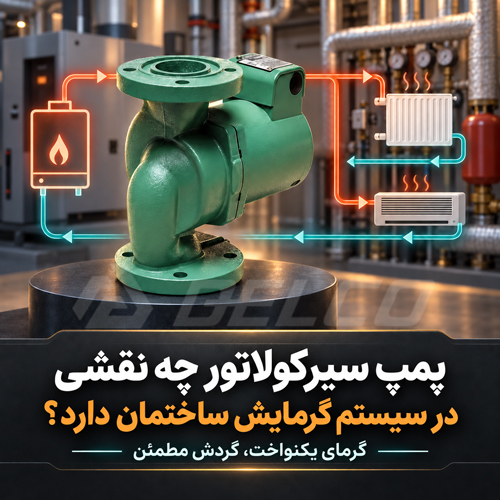

پمپ سیرکولاتور یا خطی چه نقشی در سیستم گرمایش ساختمان دارد؟
در سیستم گرمایش ساختمان، پمپ سیرکولاتور آب گرم را میان دیگ، رادیاتور، فن کویل و مدار گرمایش از کف به گردش در می آورد. پمپ سیرکولاتور آب گرم تولید شده توسط دیگ، پکیج مرکزی یا مبدل حرارتی را به مصرف کننده هایی مثل فن کویل، رادیاتور، هواساز، یونیت هیتر و مدار گرمایش از کف می رساند. آب پس از انتقال گرما به فضا، از خط برگشت دوباره وارد موتورخانه می شود. در مدار بسته، پمپ وظیفه بالا بردن آب تا طبقات بالا را ندارد؛ چون ستون آب در خطوط رفت و برگشت یکدیگر را متعادل می کنند. وظیفه اصلی پمپ، جبران مقاومت اصطکاکی لوله ها، کویل ها، شیر ها، صافی ها و اتصالات است. بنابراین ارتفاع ساختمان به تنهایی نشان دهنده هد پمپ نیست. ارتفاع روی فشار استاتیک شبکه و تنظیم منبع انبساط اثر دارد، اما هد دینامیکی پمپ باید از افت فشار مسیر محاسبه شود. این تفاوت، هنگام انتخاب پمپ برای برج ها و ساختمان های چند طبقه اهمیت زیادی دارد.
محاسبه دبی پمپ سیرکولاتور براساس ظرفیت گرمایشی
دبی پمپ سیرکولاتور نشان می دهد چه مقدار آب در مدت زمان مشخص در مدار گردش می کند. این مقدار از روی بار گرمایشی ساختمان و اختلاف دمای آب رفت و برگشت به دست می آید. رابطه تقریبی برای آب به صورت زیر است:
دبی برحسب مترمکعب بر ساعت = بار گرمایشی برحسب کیلووات ÷ (1.163 × اختلاف دمای رفت و برگشت)
فرض کنید بار گرمایشی یک ساختمان ۲۳۰ کیلووات و دمای آب رفت و برگشت ۸۰ و ۶۰ درجه سانتی گراد باشد. اختلاف دما ۲۰ درجه است و دبی مورد نیاز تقریباً ۹.۹ متر مکعب بر ساعت خواهد بود. اگر همین سیستم با اختلاف دمای ۱۰ درجه طراحی شده باشد، دبی مورد نیاز تقریباً دو برابر می شود. به همین خاطر اختلاف دمای طراحی باید از روی مشخصات دیگ، کویل ها و مصرف کننده های حرارتی تعیین شود. وجود اتیلن گلیکول یا پروپیلن گلیکول هم محاسبات را تغییر می دهد. گلیکول نسبت به آب خالص ویسکوزیته بیشتری دارد و باعث افزایش افت فشار می شود. اعلام نکردن درصد گلیکول هنگام خرید پمپ سیرکولاتور ممکن است باعث انتخاب مدلی با توان ناکافی شود.
محاسبه هد پمپ سیرکولاتور بدون اشتباه ارتفاع ساختمان
هد پمپ سیرکولاتور باید افت فشار مسیر بحرانی را جبران کند. مسیر بحرانی از خروجی پمپ شروع می شود، به مصرف کننده ای می رسد که بیشترین مقاومت هیدرولیکی را دارد و از خط برگشت دوباره به پمپ متصل می شود.
برای محاسبه هد، افت فشار اجزای زیر بررسی می شود:
- لوله های رفت و برگشت
- زانو، سه راهی و تبدیل
- شیر قطع و وصل، بالانس و کنترل
- صافی و شیر یک طرفه
- کویل فن کویل یا هواساز
- دیگ، کلکتور یا مبدل حرارتی
- تجهیزات اندازه گیری نصب شده در مدار
دور ترین مصرف کننده همیشه مسیر بحرانی نیست. ممکن است فن کویل در طبقه پایین به خاطر طول بیشتر لوله، قطر کوچک تر یا افت فشار بالای شیر کنترل، مقاومت بیشتری نسبت به فن کویل طبقه آخر داشته باشد. افزایش بی دلیل هد با هدف ایجاد حاشیه اطمینان، انتخاب مطمئنی نیست. پمپ بزرگ تر می تواند باعث صدای جریان آب، فرسایش شیر های کنترلی، افزایش مصرف برق و برهم خوردن بالانس سیستم شود.
انتخاب پمپ سیرکولاتور فن کویل برای گرمایش یکنواخت
فن کویل برای تولید گرمای مناسب به دبی مشخصی از آب گرم نیاز دارد. کمبود دبی باعث می شود فن کار کند، اما هوای خروجی ولرم باشد. این مشکل اغلب در فن کویل های انتهای خط یا طبقات دور از موتورخانه دیده می شود. برای انتخاب پمپ سیرکولاتور فن کویل باید ظرفیت کویل تمام دستگاه هایی که به صورت هم زمان کار می کنند محاسبه کنیم. افت فشار کویل هم از کاتالوگ فن کویل به دست می آید. تعداد فن کویل به تنهایی معیار مناسبی نیست؛ چون ظرفیت و افت فشار یک فن کویل ۲۰۰ CFM با مدل ۱۰۰۰ CFM تفاوت دارد. نوع شیر فن کویل هم مهم است. در مدار دارای شیر دو راهه، با بسته شدن شیر ها دبی شبکه کاهش پیدا می کند. استفاده از پمپ دور متغیر در چنین سیستمی امکان تنظیم فشار و دبی متناسب با بار واقعی ساختمان را فراهم می کند.
نقش پمپ سیرکولاتور (circulator) برای رادیاتور و مدار شوفاژ
در مدار رادیاتوری، انتخاب پمپ سیرکولاتور به ظرفیت کل رادیاتور ها، طول رایزر ها، قطر لوله ها و اختلاف دمای رفت و برگشت وابسته است. در ساختمان های قدیمی باید وضعیت رسوب داخل لوله ها و رادیاتور ها هم بررسی شود. اگر رادیاتور های نزدیک موتورخانه خیلی گرم و رادیاتور های انتهای مسیر سرد باشند، مشکل ممکن است از نبود بالانس هیدرولیکی باشد. نصب پمپ قوی تر لزوماً این وضعیت را اصلاح نمی کند؛ چون آب همچنان از مسیر های کم مقاومت عبور خواهد کرد. قبل از تعویض پمپ بهتر است صافی تمیز، مدار هواگیری و شیر های بالانس تنظیم شوند. گرفتگی لوله یا رسوب گرفتگی رادیاتور با افزایش توان پمپ به صورت اصولی برطرف نمی شود.
انتخاب پمپ سیرکوله گرمایش از کف با دبی مناسب
گرمایش از کف در مقایسه با رادیاتور با دمای آب پایین تر کار می کند و معمولاً به دبی بیشتری نیاز دارد. طول حلقه های لوله، فاصله اجرای لوله ها، قطر لوله و تنظیم کلکتور، هد پمپ سیرکولاتور را تعیین می کنند. اگر یکی از حلقه ها بیش از حد طولانی باشد، افزایش توان پمپ می تواند دبی حلقه های کوتاه تر را بالا ببرد، اما مشکل حلقه بلند همچنان باقی بماند. تنظیم فلومتر های کلکتور و بالانس هر حلقه در این مدار ضروری است. پمپ سیرکولاتور وظیفه کنترل دمای آب را ندارد. دمای مناسب مدار کف باید توسط شیر مخلوط کن، کنترلر یا واحد اختلاط تأمین شود. ورود مستقیم آب بسیار گرم دیگ ممکن است به کف پوش آسیب بزند و دمای سطح را از محدوده آسایش خارج کند.
نقش پمپ سیرکولاتور برای هواساز و یونیت هیتر
در هواساز و یونیت هیتر، افت فشار کویل باید از دیتاشیت سازنده استخراج شود. قطر ورودی و خروجی کویل نمی تواند معیار دقیقی برای تخمین افت فشار باشد. دو کویل با قطر اتصال مشابه ممکن است آرایش داخلی و مقاومت متفاوتی داشته باشند. اگر چند هواساز به یک مدار مشترک متصل باشند، نصب شیر بالانس اهمیت زیادی دارد. بدون بالانس، تجهیزات نزدیک به پمپ آب بیشتری دریافت می کنند و کویل های دور تر با کاهش ظرفیت گرمایش رو به رو می شوند. در هواساز های مجهز به شیر دو راهه، استفاده از پمپ سیرکولاتور دور متغیر می تواند فشار مدار را در بار های جزئی کنترل کند. محل نصب سنسور فشار تفاضلی و تنظیم فشار هدف باید متناسب با آرایش شبکه تعیین شود.
پمپ سیرکولاتور خطی یا زمینی؛ کدام را بخریم؟
پمپ سیرکولاتور خطی ورودی و خروجی هم راستا دارد و فضای کمی در موتورخانه اشغال می کند. این مدل برای مدار های فن کویل، رادیاتور و سیستم های گرمایشی با ظرفیت متوسط گزینه رایجی است. پمپ زمینی End Suction روی شاسی نصب می شود و برای مجتمع های بزرگ، بیمارستان ها، هتل ها و موتورخانه های دارای دبی بالا کاربرد دارد. دسترسی به الکتروموتور، کوپلینگ و اجزای پمپ زمینی معمولاً آسان تر است، اما به فونداسیون و فضای نصب بیشتری نیاز دارد. در انتخاب میان این دو مدل باید دبی، هد، فضای موتورخانه، سطح صدای مجاز و شرایط تعمیرات بررسی شود. قیمت اولیه نباید تنها معیار تصمیم گیری باشد.
پمپ سیرکولاتور دور ثابت بهتر است یا دور متغیر؟
پمپ سیرکولاتور دور ثابت برای مدار هایی مناسب است که دبی تقریباً ثابتی دارند. اگر شیر های مصرف کننده مرتب باز و بسته شوند، فشار شبکه تغییر می کند و ممکن است در شیر ها و لوله ها صدا ایجاد شود. پمپ دور متغیر یا پمپ مجهز به اینورتر، سرعت خود را با نیاز سیستم هماهنگ می کند. وقتی شیر های دو راهه فن کویل یا شیر های ترموستاتیک رادیاتور ها بسته می شوند، دور پمپ کاهش پیدا می کند. این روش مصرف برق را کم کرده و فشار اضافی روی تجهیزات را محدود می کند. استفاده از اینورتر زمانی مؤثر است که خود پمپ درست انتخاب شده و سنسور فشار در موقعیت مناسبی قرار گرفته باشد. نصب اینورتر روی یک پمپ بزرگ تر از نیاز، ایراد اصلی انتخاب را به صورت کامل جبران نمی کند.
اشتباهات رایج هنگام خرید پمپ سیرکولاتور ساختمان
انتخاب پمپ براساس متراژ بنا یا تعداد طبقات، نخستین اشتباه رایج است. متراژ فقط برای تخمین اولیه بار حرارتی کاربرد دارد و نمی تواند جای محاسبه دبی و هد را بگیرد. خرید پمپ با هد بسیار بالا برای اطمینان بیشتر هم نتیجه خوبی ندارد. چنین پمپی ممکن است مصرف برق را بالا ببرد، در شیر ها صدا ایجاد کند و عمر تجهیزات کنترلی را کاهش دهد.
توان الکتروموتور هم به تنهایی معیار انتخاب نیست. نقطه دبی و هد باید روی منحنی عملکرد مدل موردنظر قرار بگیرد. راندمان، توان جذب شده، دور موتور و محدوده مجاز کارکرد هم باید کنترل شوند. بی توجهی به دمای سیال، فشار کاری بدنه، درصد گلیکول، برق ورودی و کیفیت آب می تواند هزینه های تعمیر و تعویض را افزایش دهد. نصب صافی مناسب، شست و شوی مدار و جلوگیری از کارکرد خشک هم در عمر پمپ اثر مستقیم دارد. کارشناسان ما در دلکو صنعت با بررسی شرایط موتورخانه و نقطه کاری شبکه، مدل مناسب پمپ سیرکولاتور را پیشنهاد می دهند تا سیستم بدون کمبود گردش آب، صدای آزار دهنده و مصرف برق غیر ضروری کار کند.
