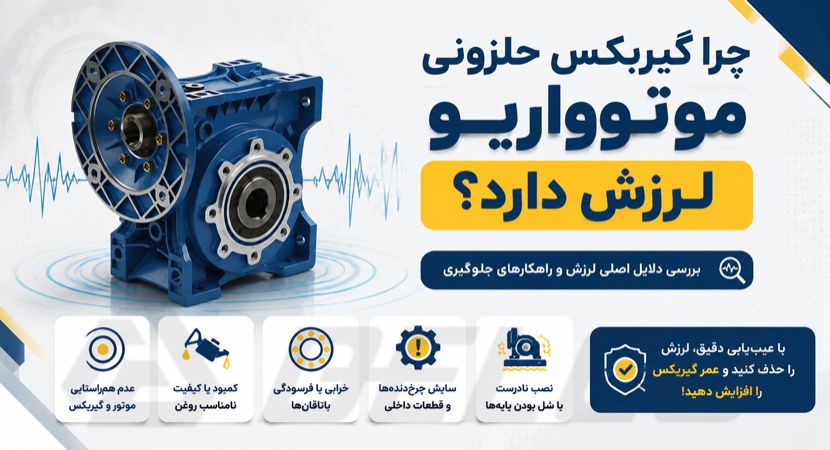

چرا گیربکس حلزونی موتوواریو لرزش دارد؟
گیربکس حلزونی موتوواریو یکی از تجهیزات پر کاربرد در سیستمهای انتقال قدرت صنعتی است که به خاطر طراحی فشرده، قابلیت تحمل بار مناسب، صدای کاری کم و امکان نصب در موقعیت های مختلف، در بیشتر ماشین آلات مثل نوار نقاله ها، دستگاه های بسته بندی، میکسر ها، تجهیزات انتقال مواد و خطوط تولید استفاده می شود. یکی از مشکلاتی که کاربران این نوع گیربکس با آن مواجه می شوند، لرزش غیر عادی گیربکس حلزونی موتوواریو هنگام کارکرد است. مقدار کمی لرزش در تجهیزات دوار طبیعی است، اما زمانی که لرزش افزایش پیدا کند، معمولاً نشان دهنده وجود یک مشکل مکانیکی، نصب نادرست یا شرایط کاری نا مناسب است.
ادامه کار گیربکس در شرایط لرزش بالا می تواند باعث آسیب به بلبرینگ ها، افزایش سایش چرخ دنده ها، خرابی شافت، افزایش دمای کاری و کاهش عمر مفید گیربکس شود. همچنین لرزش بیش از حد می تواند روی تجهیز متصل به گیربکس مثل موتور، کوپلینگ یا ماشین آلات خط تولید هم تأثیر منفی بگذارد. بیشتر کاربران تصور می کنند لرزش گیربکس فقط به دلیل خرابی داخلی دستگاه ایجاد می شود، اما در واقع عواملی مانند عدم هم راستایی موتور و گیربکس، نصب نادرست، خرابی بلبرینگ ها، اضافه بار، مشکلات روغن کاری و فرسودگی قطعات داخلی هم می توانند باعث ایجاد این مشکل شوند.

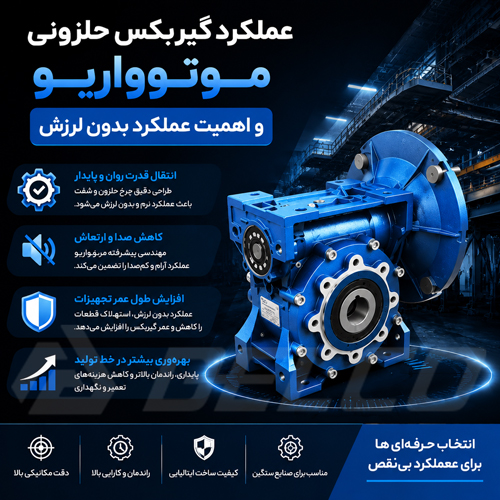

عملکرد گیربکس حلزونی موتوواریو و اهمیت عملکرد بدون لرزش
گیربکس حلزونی موتوواریو از یک محور حلزونی و چرخ حلزون تشکیل شده است که وظیفه کاهش سرعت موتور و افزایش گشتاور خروجی را بر عهده دارند. تماس دقیق بین این دو قطعه باعث انتقال نرم قدرت و کاهش سرعت چرخش می شود. طراحی گیربکس های حلزونی به گونه ای است که در حالت استاندارد، عملکردی روان و کم صدا داشته باشند. اما زمانی که یکی از اجزای مکانیکی از حالت استاندارد خارج شود، نیرو های نامتعادل ایجاد شده و نتیجه آن لرزش بدنه گیربکس خواهد بود. مهم ترین قطعاتی که در ایجاد لرزش نقش دارند عبارت اند از:
- شافت ورودی و خروجی
- بلبرینگ ها
- چرخ حلزون
- محور حلزونی
- کوپلینگ
- پایه و محل نصب گیربکس
هرگونه مشکل در این بخش ها می تواند باعث ایجاد ارتعاش غیر طبیعی شود.
تفاوت بین لرزش طبیعی و لرزش غیرعادی گیربکس حلزونی موتوواریو
قبل از عیب یابی باید مشخص شود که لرزش ایجاد شده طبیعی است یا نشان دهنده خرابی.
لرزش طبیعی معمولاً:
- شدت کمی دارد.
- در تمام مدت کارکرد ثابت است.
- همراه با صدای غیرعادی نیست.
- باعث افزایش دما نمی شود.
اما لرزش غیر عادی معمولاً با نشانه هایی مثل موارد زیر همراه است:
- افزایش صدای گیربکس
- ضربه هنگام شروع حرکت
- افزایش دمای بدنه
- کاهش راندمان انتقال قدرت
- روغن ریزی
- ایجاد صدای ساییدگی
مشاهده این علائم نشان می دهد که گیربکس حلزونی نیاز به بررسی تخصصی دارد.
مهم ترین دلایل لرزش گیربکس حلزونی موتوواریو
یکی از رایج ترین دلایل لرزش گیربکس حلزونی موتوواریو، نصب نادرست و عدم هم راستایی بین موتور، گیربکس و تجهیز خروجی است. در بیشتر سیستم ها، گیربکس به وسیله کوپلینگ یا اتصال مستقیم به موتور و دستگاه مصرف کننده متصل می شود. اگر محور این تجهیزات دقیقاً در یک راستا قرار نداشته باشند، نیرو های جانبی اضافی به شافت وارد می شود. این نیرو ها باعث فشار روی بلبرینگ ها و افزایش لرزش خواهند شد. حتی مقدار کمی نا هم راستایی می تواند در کارکرد طولانی مدت باعث آسیب جدی به قطعات داخلی شود.
علائم ناشی از نصب نادرست معمولاً شامل:
- لرزش بیشتر در قسمت اتصال موتور و گیربکس
- افزایش صدای مکانیکی
- داغ شدن بلبرینگ ها
- کاهش عمر کوپلینگ است.
بررسی تراز بودن تجهیزات و تنظیم دقیق کوپلینگ یکی از اولین مراحل رفع لرزش گیربکس محسوب می شود.
تأثیر خرابی بلبرینگ ها بر لرزش گیربکس حلزونی موتوواریو
بلبرینگ ها وظیفه نگهداری شافت ها و ایجاد حرکت روان قطعات دوار را بر عهده دارند. زمانی که بلبرینگ ها دچار فرسودگی شوند، شافت دیگر حرکت کاملاً پایدار نخواهد داشت و لرزش ایجاد می شود.
دلایل خرابی بلبرینگ ها شامل:
- کمبود روغن کاری
- ورود آلودگی به داخل گیربکس
- فشار بیش از ظرفیت
- عمر کاری بالا
- افزایش دمای داخلی است.
خرابی بلبرینگ معمولاً با علائمی مثل صدای زوزه، افزایش دمای محل یاتاقان، لرزش بیشتر در سرعت های بالا و کاهش راندمان همراه است. در صورت مشاهده این نشانه ها، ادامه کار گیربکس می تواند باعث آسیب به شافت و چرخ دنده های داخلی شود.
نقش روغن کاری نا مناسب در ایجاد لرزش گیربکس حلزونی موتوواریو
روغن در گیربکس حلزونی موتوواریو نقش مهمی در کاهش اصطکاک و محافظت از قطعات داخلی دارد. کاهش سطح روغن یا استفاده از روغن نامناسب می تواند باعث افزایش اصطکاک بین قطعات شود.
زمانی که روانکاری کافی وجود نداشته باشد:
- تماس بین سطوح فلزی افزایش پیدا می کند.
- دمای گیربکس بالا می رود.
- سایش چرخ حلزون افزایش می یابد.
- لرزش دستگاه بیشتر می شود.
همچنین استفاده از روغنی با ویسکوزیته نا مناسب می تواند عملکرد چرخ دنده ها را تحت تأثیر قرار دهد. بررسی دوره ای سطح روغن، کیفیت روانکار و زمان تعویض آن از مهم ترین اقدامات نگهداری گیربکس است.
تأثیر اضافه بار و انتخاب اشتباه ظرفیت گیربکس حلزونی موتوواریو
یکی دیگر از عوامل مهم ایجاد لرزش، کارکرد گیربکس حلزونی موتوواریو در شرایطی بالاتر از توان طراحی شده است. اگر گشتاور مورد نیاز دستگاه بیشتر از ظرفیت گیربکس باشد، قطعات داخلی تحت فشار زیادی قرار می گیرند. این فشار اضافی می تواند باعث تغییر شکل جزئی قطعات، افزایش اصطکاک و ایجاد لرزش شود.
دلایل اضافه بار:
- انتخاب گیربکس کوچک تر از نیاز واقعی
- تغییر شرایط کاری دستگاه
- افزایش وزن یا بار تجهیزات متصل
- گیر کردن مکانیکی سیستم
برای جلوگیری از این مشکل باید ظرفیت گیربکس بر اساس گشتاور، سرعت، ضریب کار و شرایط محیطی انتخاب شود.
فرسودگی چرخ حلزون و چرخ دنده داخلی گیربکس حلزونی موتوواریو
گیربکس های حلزونی به خاطر تماس مداوم بین محور حلزونی و چرخ حلزون، به روانکاری مناسب و شرایط کاری استاندارد نیاز دارند. با گذشت زمان، سایش این قطعات باعث افزایش لقی داخلی می شود. افزایش لقی می تواند باعث ایجاد ضربه، لرزش و کاهش دقت انتقال حرکت شود.
نشانه های فرسودگی داخلی:
- افزایش صدای کارکرد
- لرزش هنگام تغییر بار
- کاهش گشتاور خروجی
- ایجاد ضربه در زمان شروع حرکت
در این شرایط بررسی وضعیت چرخ دنده ها و اندازه گیری میزان لقی ضروری است.
تأثیر پایه نصب و شرایط مکانیکی محل قرارگیری گیربکس حلزونی موتوواریو
گاهی دلیل لرزش از خود گیربکس نیست، بلکه از محل نصب آن ایجاد می شود.
اگر پایه گیربکس:
- محکم نباشد.
- سطح نصب تراز نباشد.
- دچار ترک یا تغییر شکل شده باشد.
لرزش تولید شده در سیستم تشدید خواهد شد. همچنین اتصال نا مناسب پیچ ها یا نصب روی سطح ناپایدار می تواند باعث انتقال ارتعاش بیشتر شود. بررسی وضعیت شاسی و پایه نصب باید بخشی از فرآیند عیب یابی باشد.

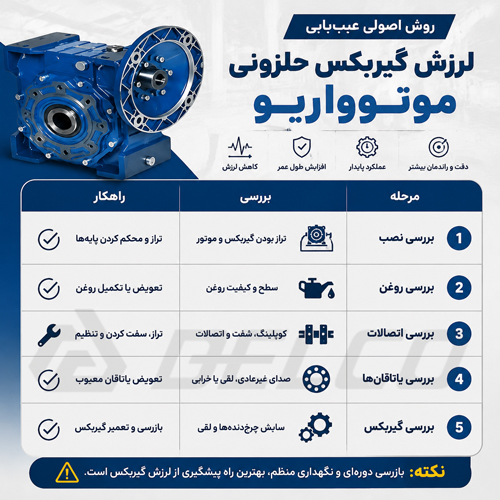

روش اصولی عیب یابی لرزش گیربکس حلزونی موتوواریو
برای پیدا کردن علت اصلی لرزش، بهتر است بررسی ها به صورت مرحله ای انجام شوند. ابتدا باید محل و شدت لرزش مشخص شود. سپس موارد زیر بررسی شوند:
- وضعیت نصب و تراز بودن موتور و گیربکس
- میزان روغن و کیفیت روانکار
- دمای کاری گیربکس
- صدای تولید شده هنگام کار
- وضعیت بلبرینگ ها
- میزان بار وارد شده به گیربکس
- سلامت چرخ دنده های داخلی
استفاده از تجهیزات اندازه گیری لرزش هم می تواند به تشخیص دقیق تر مشکل کمک کند.

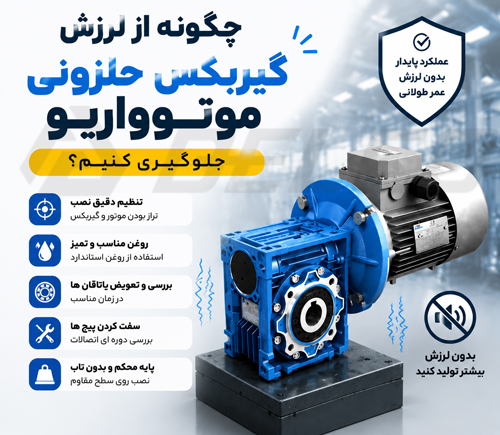

چگونه از لرزش گیربکس حلزونی موتوواریو جلوگیری کنیم؟
برای افزایش عمر گیربکس و جلوگیری از ایجاد لرزش باید برنامه نگهداری منظم اجرا شود.
مهم ترین اقدامات عبارت اند از:
- انتخاب صحیح ظرفیت گیربکس
- نصب دقیق و تراز کردن تجهیزات
- استفاده از روغن مناسب
- کنترل دورهای دما و لرزش
- بررسی وضعیت بلبرینگ ها
- جلوگیری از اضافه بار
- سرویس منظم قطعات مکانیکی
نگهداری پیشگیرانه باعث کاهش هزینه تعمیرات و افزایش عمر مفید گیربکس خواهد شد.
لرزش گیربکس حلزونی موتوواریو معمولاً نتیجه یک مشکل در نصب، شرایط کاری یا فرسودگی قطعات داخلی است. عواملی مثل عدم هم راستایی موتور و گیربکس، خرابی بلبرینگ ها، روغنکاری نا مناسب، اضافه بار، فرسودگی چرخ دنده ها و مشکلات پایه نصب می توانند باعث ایجاد ارتعاش غیر عادی شوند. تشخیص سریع علت لرزش و رفع اصولی آن، از آسیب های جدی مانند خرابی چرخ حلزون، افزایش هزینه تعمیرات و توقف خط تولید جلوگیری می کند. با انتخاب درست گیربکس، نصب استاندارد و انجام سرویس های دوره ای، می توان عملکرد پایدار و طولانی مدت گیربکس حلزونی موتوواریو را تضمین کرد. اگر به دنبال خرید محصولات با کیفیت و خدمات مطمئن هستید، دلکو صنعت بهترین گزینه است.
