چرا گیربکس حلزونی برای فضا های کوچک مناسب تر است؟
در خیلی از صنایع مدرن، محدودیت فضا یکی از چالش های اصلی در طراحی سیستم های انتقال قدرت می باشد. در چنین شرایطی، انتخاب نوع گیربکس طوری که هم از نظر ابعاد جمع و جور باشد و هم توان و گشتاور مناسبی ارائه دهد، اهمیت زیادی دارد. گیربکس های حلزونی (Worm Gearbox) یکی از بهترین انتخاب ها برای استفاده در فضا های کوچک هستند؛ چرا که با طراحی زاویه دار، عملکرد بی صدا و گشتاور خروجی بالا، به خوبی در محیط های فشرده جای می گیرند و نیاز به فضای نصب گسترده ندارند.

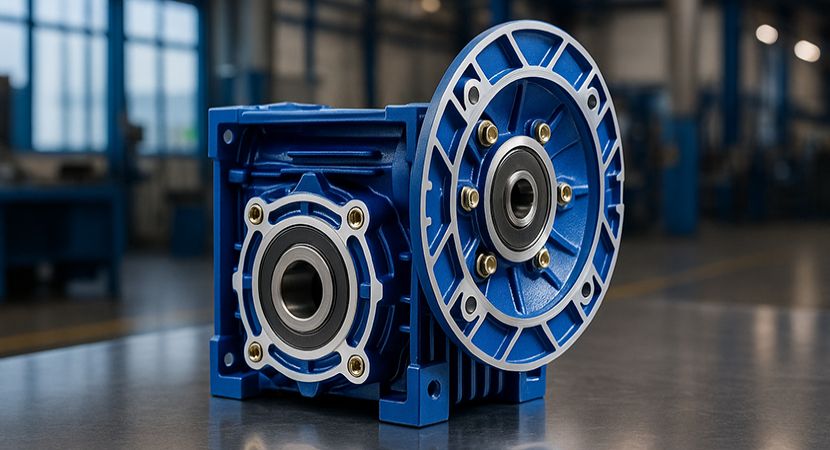

ساختار فنی گیربکس حلزونی؛ راز طراحی فشرده
یکی از مهم ترین ویژگی های گیربکس حلزونی که آن را برای فضا های کوچک مناسب می کند، زاویه ۹۰ درجه بین محور ورودی و خروجی است. در این نوع گیربکس، یک مارپیچ (حلزون) روی شافت ورودی قرار دارد که با یک چرخ دنده برنزی یا فولادی درگیر می شود. به خاطر زاویه دار بودن این آرایش، گیربکس می تواند در گوشه ها، زیر ماشین آلات یا حتی به صورت دیواری نصب شود. همچنین گیربکس های حلزونی معمولاً کامپکت تر از مدل های شافت مستقیم یا خورشیدی طراحی می شوند. بدنه آن ها یکپارچه است، و برخلاف بعضی دیگر از گیربکس ها، نیازی به کوپلینگ های بیرونی برای اتصال به موتور ندارند.
مزیت گیربکس حلزونی در فضا های محدود
دلایل زیادی وجود دارد که چرا گیربکس حلزونی برای محیط هایی با فضای نصب کم، گزینه ای مناسب تر نسبت به سایر گیربکس ها است. مهم ترین دلایل به صورت زیر می باشد:
طراحی زاویه دار و اشغال فضای کمتر
در گیربکس های حلزونی، به خاطر زاویه ۹۰ درجه میان ورودی و خروجی، می توانیم موتور را به صورت افقی یا عمودی نصب کنیم. این موضوع به خصوص در تجهیزاتی که ارتفاع یا عمق محدودی دارند، خیلی کاربردی است. در حالی که گیربکس های شافت مستقیم نیاز به فضای بیشتری در امتداد محور دارند، گیربکس حلزونی می تواند در یک گوشه نصب شود و فضای باقی مانده آزاد بماند.
قابلیت نصب مستقیم روی تجهیزات
خیلی از مدل های گیربکس حلزونی به صورت فلنچ دار یا پایه دار طراحی شده اند و می توانند بدون استفاده از کوپلینگ یا سازه اضافه، مستقیماً به تجهیزات متصل شوند. این موضوع نه تنها فضای فیزیکی اشغال شده را کاهش می دهد، بلکه باعث کاهش وزن کلی سیستم و ارتعاشات احتمالی هم می شود.
گشتاور خروجی بالا در ابعاد کوچک
یکی از ویژگی های بارز گیربکس حلزونی، توانایی تولید گشتاور بالا در سرعت های پایین است. ضریب تبدیل آن ها می تواند به راحتی به اعداد بالای 1:60 یا حتی 1:100 برسد، در حالی که ابعاد بدنه همچنان کوچک باقی می ماند. این کار آن را به گزینه ای عالی برای نقاله های سبک، تجهیزات بسته بندی، و ماشین آلات اتوماسیون تبدیل می کند.
عملکرد نرم و بی صدا
به خاطر نوع تماس مارپیچی بین حلزون و چرخ دنده، گیربکس حلزونی نسبت به سایر گیربکس ها صدای خیلی کمتری تولید می کند. در پروژه هایی که فضا نه تنها از نظر فیزیکی، بلکه از نظر صوتی هم محدود است (مثل آزمایشگاه ها، خطوط تولید غذایی یا تجهیزات بیمارستانی)، این ویژگی خیلی مهم است.
وزن سبک تر و حمل آسان تر
خیلی از مدل های حلزونی به خاطر استفاده از آلیاژ های آلومینیومی یا چدن سبک، نسبت به گیربکس های دیگر با توان مشابه، وزن کمتری دارند. این موضوع باعث نصب آسان تر و کاهش فشار وارده بر سازه ماشین آلات می شود. در پروژه هایی که نیاز به نصب روی ریل، دیوار یا سقف دارند، این مزیت خیلی مهم است.
جدول مقایسه ای: گیربکس حلزونی در برابر سایر گیربکس ها
| ویژگی‌ها | گیربکس حلزونی | گیربکس شافت مستقیم | گیربکس خورشیدی |
| زاویه محور | ۹۰ درجه | هم‌محور | انعطاف‌پذیر |
| فضای نصب | بسیار کم | متوسط | زیاد |
| گشتاور در ابعاد کوچک | بالا | متوسط | بالا |
| صدای کارکرد | بسیار کم | متوسط | کم |
کاربرد رایج گیربکس حلزونی در محیط های کوچک
- نوار نقاله های سبک و جمع و جور در صنایع غذایی یا بسته بندی مثل گیربکس حلزونی SEW
- میزهای گردان و بازو های رباتیک در خطوط تولید
- دستگاه های لیبل زن، پُرکن و درب بندی که نیاز به دقت بالا دارند
- فن ها، میکسرهای کوچک و بالابرهای محدود در فضا های صنعتی و فروشگاهی
- تجهیزات پزشکی و آزمایشگاهی با فضای فیزیکی و صوتی محدود
راندمان پایین تر، اما با مزایای کاربردی
خیلی از مهندسان در نگاه اول ممکن است به خاطر راندمان پایین تر گیربکس حلزونی (در مقایسه با خورشیدی یا شافت مستقیم) دچار تردید شوند. اما باید توجه داشته باشیم که این نوع گیربکس برای شرایط خاصی طراحی شده است؛ جایی که فضا، سکوت، نصب آسان و گشتاور بالا در اولویت هستند. درواقع، آنچه در پروژه های فشرده اهمیت دارد، کارایی در همان فضای محدود است؛ نه بالاترین راندمان تئوریک.
نکات مهم در خرید گیربکس حلزونی برای فضا های کوچک
- بررسی نسبت تبدیل: برای دستیابی به سرعت خروجی مورد نظر، نسبت تبدیل باید به درستی انتخاب شود.
- ابعاد و نقشه نصب: قبل از خرید، باید ابعاد بدنه، موقعیت پایه ها و فلنچ را با نقشه دستگاه تطبیق دهیم.
- محدوده دمای کاری: در فضاهای بسته یا بدون تهویه، انتخاب مدل هایی با خنک کاری مؤثر مهم است.
- میزان بار و سیکل کاری: گیربکس های حلزونی برای بار های سبک تا متوسط مناسب هستند. در صورت استفاده دائم، مدل های تقویت شده توصیه می شوند.
- نوع روان کاری: بعضی مدل ها نیاز به روغن کاری دوره ای دارند؛ بعضی دیگر به صورت مادام العمر طراحی شده اند.
گیربکس حلزونی، انتخابی هوشمندانه برای فضا های فشرده
اگر در پروژه ای با محدودیت فضا، نیاز به گیربکسی داریم که در کنار عملکرد بی صدا، بتواند گشتاور بالا را در دور پایین ارائه دهد، گیربکس حلزونی بهترین گزینه ی روی میز است. طراحی زاویه دار، ابعاد جمع و جور، قابلیت نصب مستقیم، و صدای کم باعث شده اند این گیربکس ها در خیلی از کاربرد های صنعتی، اتوماسیونی و ساختمانی پر کاربرد باشند. هرچند راندمان آن ها در مقایسه با سایر گیربکس ها کمتر است، اما مزایای عملکردی آن ها در فضاهای کوچک، این کاستی را کاملاً جبران می کند. انتخاب درست گیربکس حلزونی می تواند باعث بهینه سازی فضای نصب، کاهش هزینه های مهندسی و افزایش عمر تجهیزات شود. اگر به دنبال محصولی با کیفیت هستید، شرکت دلکو صنعت با ارائه محصولات، نیازهای متنوع صنایع را با بالاترین کیفیت تأمین می کند.
