پمپ دنده داخلی

پمپ دنده داخلی یا پمپ ماه و ستاره (Internal Gear Pump) یکی از انواع پمپ های جابه جایی مثبت است که برای انتقال کنترل شده سیالات با ویسکوزیته متوسط تا بالا استفاده می شود. این پمپ به دلیل ساختار خاص خود، گزینه ای مناسب برای کاربردهایی مانند انتقال روغن های سنگین، رزین، قیر، چسب، روانکارها و برخی مواد شیمیایی محسوب می شود.
در این نوع پمپ، یک چرخ دنده کوچک تر داخل یک چرخ دنده بزرگ تر قرار گرفته و حرکت نسبی این دو قطعه باعث ایجاد محفظه هایی برای مکش و انتقال سیال می شود. طراحی داخلی این پمپ باعث شده در بسیاری از فرآیندهایی که جریان یکنواخت، قابلیت کنترل دبی و انتقال سیال غلیظ اهمیت دارد، مورد استفاده قرار گیرد. انتخاب پمپ دنده داخلی فقط با توجه به عنوان سیال مانند «روغن غلیظ» یا «رزین» امکان پذیر نیست. ویسکوزیته واقعی در دمای کار، شرایط استارت سرد، فشار سیستم، دور پمپ، نوع آب بندی و جنس قطعات در تماس با سیال باید بررسی شود.
برای مثال، یک پمپ ماه و ستاره که برای انتقال روغن گرم در یک خط تولید مناسب است، ممکن است در همان کاربرد هنگام راه اندازی سرد به گشتاور بیشتری نیاز داشته باشد یا بدون سیستم گرم کن عملکرد مناسبی نداشته باشد.

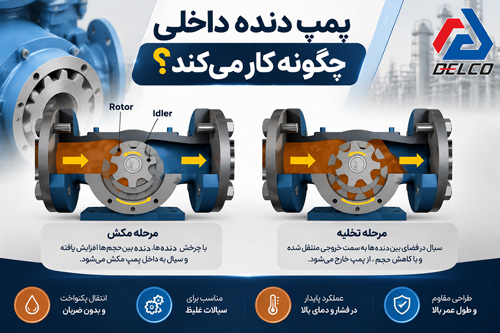

پمپ دنده داخلی چگونه کار می کند؟

پمپ دنده داخلی از یک چرخ دنده داخلی، یک چرخ دنده خارجی بزرگ تر و قطعه ای هلالی شکل به نام Crescent تشکیل شده است. چرخ دنده کوچک تر که معمولاً به محور محرک متصل است، داخل چرخ دنده بزرگ تر دوران می کند. به دلیل خارج از مرکز بودن محور این دو چرخ دنده، در یک سمت پمپ فضای بین دندانه ها افزایش پیدا کرده و باعث ایجاد مکش می شود. سیال وارد فضای بین دندانه ها شده و همراه با دوران چرخ دنده ها به سمت خروجی حرکت می کند. در بخش دهش، کاهش حجم محفظه ها باعث انتقال سیال به خط خروجی می شود. ماهیت جابه جایی مثبت این پمپ باعث می شود میزان انتقال سیال ارتباط مستقیمی با حجم جابه جایی و سرعت دوران داشته باشد. البته دبی واقعی به عواملی مانند:

• ویسکوزیته سیال
• فشار کاری
• میزان سایش قطعات
• شرایط مکش

نیز وابسته است.

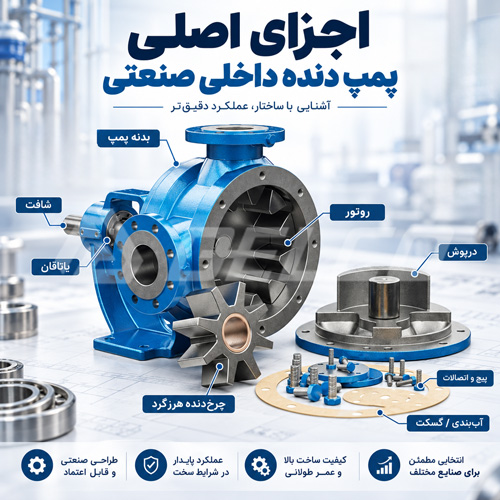

اجزای اصلی پمپ دنده داخلی صنعتی

ساختار پمپ های ماه و ستاره بسته به برند و مدل متفاوت است، اما اجزای اصلی معمولاً شامل چرخ دنده داخلی و خارجی هستند. کیفیت ساخت و میزان لقی بین چرخ دنده ها تاثیر مستقیمی بر راندمان حجمی پمپ دنده ای دارد.
با افزایش کارکرد و سایش قطعات داخلی:

• فاصله بین قطعات افزایش پیدا می کند.
• برگشت داخلی سیال بیشتر می شود.
• دبی واقعی کاهش پیدا می کند.

به همین دلیل انتخاب متریال مناسب و کارکرد در محدوده توصیه شده سازنده اهمیت زیادی دارد.

قطعه هلالی (Crescent)

قطعه هلالی یکی از تفاوت های اصلی پمپ دنده داخلی با مدل خارجی است. این قطعه فضای بین دو چرخ دنده را مدیریت کرده و باعث جدا شدن مسیر مکش و دهش می شود. کیفیت طراحی و ماشینکاری این بخش روی راندمان و عملکرد پمپ تاثیر دارد.

بدنه و متریال پمپ دنده داخلی

جنس بدنه باید براساس نوع سیال انتخاب شود.
انتخاب های رایج:

• چدن برای روغن ها و سیالات صنعتی معمولی
• فولاد برای شرایط کاری خاص
• استنلس استیل برای برخی مواد شیمیایی

البته استیل بودن بدنه به تنهایی تضمین کننده سازگاری با سیال نیست. جنس چرخ دنده، شفت، بوش، الاستومرها و Mechanical Seal نیز باید بررسی شوند.

سیستم آب بندی پمپ دنده داخلی

در سیالات ویسکوز یا دماهای بالا، انتخاب Seal اهمیت زیادی دارد.
نوع آب بندی باید براساس:

• دمای سیال
• فشار کاری
• خصوصیات شیمیایی ماده
• شرایط کارکرد

انتخاب شود. انتخاب اشتباه آب بندی یکی از دلایل رایج نشتی زودهنگام در پمپ های صنعتی است.

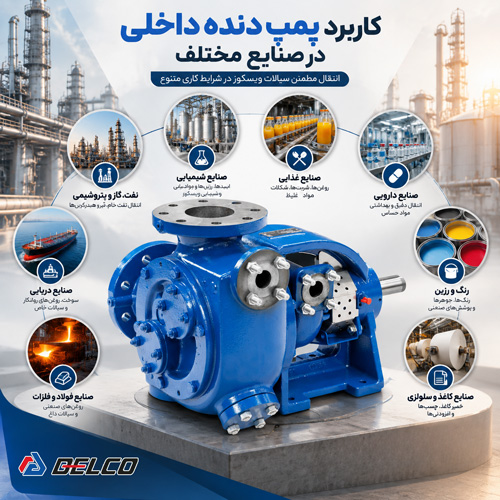

کاربرد پمپ دنده داخلی در صنایع مختلف

پمپ ماه و ستاره برای انتقال روغن سنگین
یکی از کاربردهای اصلی پمپ دنده داخلی، انتقال روغن هایی است که ویسکوزیته بالاتری دارند.
در این کاربردها موارد زیر اهمیت زیادی دارند:

• دمای روغن هنگام مکش
• سرعت دوران پمپ
• توان موتور
• شرایط خط لوله

گاهی افزایش دمای روغن قبل از ورود به پمپ باعث کاهش ویسکوزیته و بهبود عملکرد سیستم می شود.

پمپ دنده داخلی برای انتقال رزین و چسب

در صنایع رنگ، رزین و چسب، کنترل جریان ماده اهمیت زیادی دارد.
پمپ باید بتواند:

• سیال غلیظ را بدون افت شدید دبی منتقل کند.
• با تغییرات ویسکوزیته کنار بیاید.
• از آسیب به ساختار ماده جلوگیری کند.

برای این کاربردها انتخاب دور مناسب اهمیت زیادی دارد؛ زیرا افزایش بیش از حد سرعت می تواند باعث ایجاد مشکل در مکش شود.

کاربرد پمپ دنده داخلی برای قیر و مواد ویسکوز

قیر و برخی مواد نفتی در دمای پایین ویسکوزیته بسیار بالایی دارند.
در این شرایط معمولاً بررسی موارد زیر ضروری است:

• سیستم گرم کن
• قطر مسیر مکش
• فاصله مخزن تا پمپ
• گشتاور مورد نیاز در زمان راه اندازی

انتخاب پمپ بدون بررسی شرایط استارت سرد می تواند باعث اضافه بار موتور یا کاهش عمر قطعات شود.

پمپ دنده داخلی در صنایع شیمیایی

در برخی فرآیندهای شیمیایی، پمپ ماه و ستاره می تواند برای انتقال مواد با ویسکوزیته بالا استفاده شود.
اما قبل از انتخاب باید بررسی شود:

• ماده خورنده است یا خیر؟
• قطعات در تماس با سیال چه جنسی دارند؟
• Seal مناسب انتخاب شده است؟
• دمای فرآیند چقدر است؟

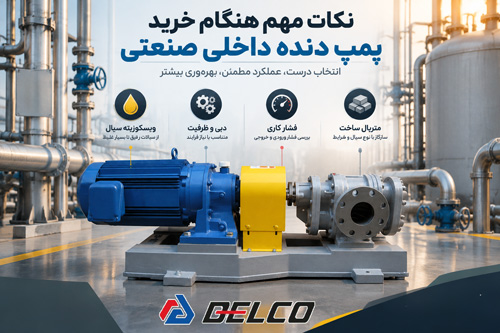

نکات مهم هنگام خرید پمپ دنده داخلی صنعتی

ویسکوزیته واقعی سیال را مشخص کنید.
یکی از رایج ترین اشتباهات خرید، اعلام عبارت هایی مانند:

• روغن غلیظ
• رزین
• ماده چسبناک

بدون ارائه عدد ویسکوزیته است.
ویسکوزیته باید همراه با دمای اندازه گیری اعلام شود؛ زیرا یک سیال ممکن است در دمای محیط و دمای کاری رفتار کاملاً متفاوتی داشته باشد.

شرایط استارت سرد را بررسی کنید.
در بسیاری از خطوط انتقال روغن، رزین یا مواد مشابه، مشکل اصلی هنگام شروع کار اتفاق می افتد.
زمانی که سیستم خاموش است، سیال سرد شده و مقاومت بیشتری ایجاد می کند.
بنابراین باید بررسی شود:

• پمپ چه گشتاوری نیاز دارد؟
• موتور توان راه اندازی دارد؟
• نیاز به گرم کن وجود دارد؟
• دور مناسب انتخاب شده است؟

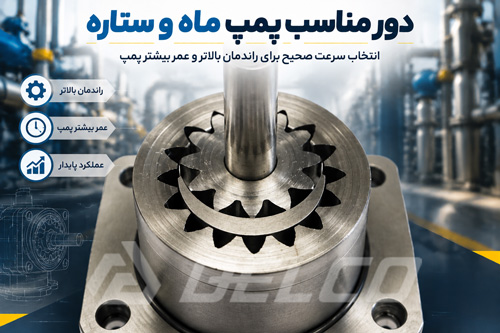

دور مناسب پمپ ماه و ستاره
افزایش دور همیشه باعث افزایش عملکرد بهتر نمی شود. در سیالات غلیظ، دور بالا ممکن است باعث شود سیال فرصت کافی برای پر کردن فضای داخلی پمپ نداشته باشد.
در بسیاری از کاربردها استفاده از:

الکتروموتور + گیربکس کاهنده

باعث ایجاد دور مناسب و افزایش عمر پمپ می شود.

فشار کاری سیستم
پمپ دنده داخلی براساس فشار واقعی خط باید انتخاب شود.
پارامترهای مهم:

• فشار خروجی
• افت فشار مسیر
• طول لوله کشی
• تجهیزات نصب شده در مسیر

انتخاب پمپ بزرگ تر همیشه راهکار افزایش فشار نیست.

مزایای پمپ دنده داخلی صنعتی

مناسب برای سیالات ویسکوز
ساختار این پمپ باعث شده در بسیاری از کاربردهای انتقال مواد غلیظ عملکرد مناسبی داشته باشد.

جریان یکنواخت
ماهیت جابه جایی مثبت باعث ایجاد جریان قابل پیش بینی می شود.

قابلیت استفاده در فشارهای مختلف
بسته به طراحی سازنده، این پمپ ها در محدوده های مختلف دبی و فشار قابل انتخاب هستند.

امکان کوپل با موتور و گیربکس
برای کاربردهایی که نیاز به دور پایین و گشتاور بالا دارند، می توان از مجموعه موتور و گیربکس استفاده کرد.

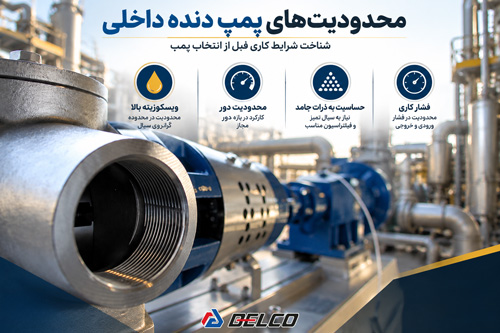

محدودیت پمپ دنده داخلی

پمپ ماه و ستاره برای همه سیالات مناسب نیست.

وجود ذرات ساینده
ذرات سخت می توانند باعث:

• خوردگی سطوح داخلی
• افزایش لقی
• کاهش راندمان

شوند.

کارکرد خشک
در بسیاری از طراحی ها سیال به روانکاری قطعات داخلی کمک می کند. کارکرد بدون سیال می تواند باعث افزایش دما و سایش شود.

سیالات حساس به برش
در برخی فرآیندها باید تاثیر مکانیزم پمپ روی ساختار ماده بررسی شود.

تفاوت پمپ دنده داخلی و خارجی

هر دو پمپ در خانواده پمپ های جابه جایی مثبت قرار دارند اما کاربرد آن ها یکسان نیست.
پمپ دنده خارجی معمولاً در کاربردهایی مانند:

• روغن های صنعتی
• روانکاری
• انتقال سیالات با ویسکوزیته متوسط

کاربرد بیشتری دارد.
پمپ دنده داخلی بیشتر در شرایطی بررسی می شود که:

• سیال ویسکوزتر است.
• جریان یکنواخت اهمیت دارد.
• شرایط مکش حساس تر است.

انتخاب نهایی باید براساس Duty واقعی انجام شود، نه فقط غلیظ یا رقیق بودن سیال.

انتخاب الکتروموتور و گیربکس برای پمپ دنده داخلی

توان محرک باید براساس شرایط واقعی محاسبه شود.
پارامترهای موثر:

• دبی
• فشار
• ویسکوزیته
• دور پمپ
• راندمان

در انتقال سیالات سنگین، معمولاً گشتاور راه اندازی اهمیت بیشتری پیدا می کند. انتخاب موتور براساس توان پمپ قبلی یا تجهیز موجود در انبار، بدون بررسی شرایط کاری، می تواند باعث عملکرد نامناسب سیستم شود.

قیمت پمپ دنده داخلی (ماه و ستاره) به چه عواملی بستگی دارد؟

قیمت پمپ دنده داخلی به عوامل مختلفی وابسته است:

• حجم جابه جایی
• فشار کاری
• متریال بدنه
• جنس چرخ دنده ها
• نوع آب بندی
• برند سازنده
• شرایط تامین

به عنوان مثال، یک پمپ برای انتقال روغن صنعتی با بدنه چدنی قابل مقایسه مستقیم با یک مدل استنلس استیل برای مواد شیمیایی نیست. در خرید صنعتی، ابتدا باید تناسب فنی بررسی شود و سپس قیمت مقایسه شود.

اطلاعات لازم برای خرید پمپ دنده داخلی

برای انتخاب دقیق مدل، این اطلاعات را آماده کنید:

• نوع دقیق سیال
• ویسکوزیته در دمای کاری
• دمای راه اندازی
• دمای فرآیند
• دبی مورد نیاز
• فشار خروجی
• شرایط مکش
• وجود ذرات جامد
• خاصیت خورندگی
• جنس مورد نیاز قطعات
• نوع اتصال
• مشخصات الکتروموتور یا گیربکس موجود

در صورت جایگزینی پمپ قبلی، ارسال عکس پلاک، مدل کامل و شرایط عملکرد فعلی خط باعث انتخاب دقیق تر خواهد شد.

خرید پمپ دنده داخلی (ماه و ستاره) از دلکو صنعت

انتخاب پمپ دنده داخلی مناسب باید براساس شرایط واقعی فرآیند انجام شود. در انتقال رزین، روغن سنگین، قیر و سایر سیالات ویسکوز، کوچک ترین اشتباه در انتخاب دور، متریال یا آب بندی می تواند باعث افت دبی، نشتی و توقف خط تولید شود.
کارشناسان دلکو صنعت می توانند مشخصات سیال، شرایط کاری، فشار، دما، ویسکوزیته و نیازهای پروژه را بررسی کرده و مدل مناسب پمپ، محرک و تجهیزات جانبی را پیشنهاد دهند. برای دریافت مشاوره و استعلام قیمت پمپ دنده داخلی صنعتی، اطلاعات فرآیند یا مشخصات پمپ موجود خود را ارسال کنید تا انتخاب تجهیز براساس نیاز واقعی انجام شود.
