پمپ دنده خارجی

پمپ دنده خارجی یکی از انواع پمپ های جابه جایی مثبت است که برای انتقال دقیق و پایدار سیالات صنعتی استفاده می شود. این پمپ به دلیل ساختار ساده، ابعاد مناسب و توانایی ایجاد دبی یکنواخت، در بسیاری از خطوط انتقال روغن، سیستم های روانکاری، تجهیزات هیدرولیک، صنایع نفت و ماشین آلات صنعتی مورد استفاده قرار می گیرد. برخلاف پمپ های سانتریفیوژ که عملکرد آن ها به شرایط سیستم و تغییرات فشار وابستگی بیشتری دارد، پمپ دنده خارجی در هر دور مقدار مشخصی از سیال را جابه جا می کند. به همین دلیل در کاربردهایی که کنترل جریان و انتقال سیال با ویسکوزیته مشخص اهمیت دارد، انتخاب مناسبی محسوب می شود. البته انتخاب این پمپ فقط بر اساس سایز ورودی و خروجی یا توان موتور انجام نمی شود. نوع سیال، ویسکوزیته در دمای کاری، فشار سیستم، سرعت دوران، جنس قطعات داخلی و نوع آب بندی تاثیر مستقیمی بر عمر مفید و عملکرد پمپ دارند. برای مثال، یک پمپ دنده خارجی چدنی که برای انتقال روغن روانکار انتخاب شده است، الزاماً برای مواد شیمیایی خورنده یا رزین های با ویسکوزیته بالا مناسب نیست. انتخاب صحیح باید براساس شرایط واقعی فرآیند انجام شود.

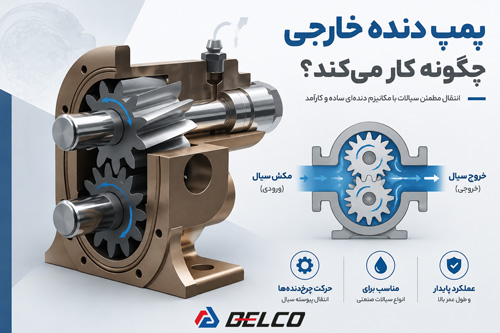

پمپ دنده خارجی چگونه کار می کند؟

پمپ دنده خارجی از دو چرخ دنده مجزا تشکیل شده است که در داخل محفظه پمپ با یکدیگر درگیر می شوند. یکی از چرخ دنده ها توسط الکتروموتور یا مجموعه الکتروموتور و گیربکس به حرکت درمی آید و چرخ دنده دوم نیز از طریق درگیری دندانه ها دوران می کند.
با جدا شدن دندانه های چرخ دنده در قسمت مکش، فضای خالی ایجاد شده و سیال وارد محفظه پمپ می شود. سپس سیال در فضای بین دندانه های چرخ دنده و پوسته به سمت خروجی منتقل می شود. در بخش دهش، درگیری دوباره دندانه ها باعث کاهش حجم محفظه و خروج سیال به سمت خط انتقال می شود. ساختار جابه جایی مثبت این پمپ باعث می شود دبی آن ارتباط مستقیمی با حجم جابه جایی و سرعت دوران داشته باشد. البته افزایش دور همیشه باعث بهبود عملکرد نمی شود؛ مخصوصاً زمانی که سیال ویسکوز باشد و شرایط مکش محدودیت داشته باشد.

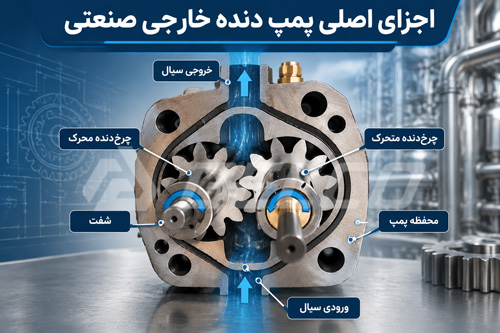

اجزای اصلی پمپ دنده خارجی صنعتی

ساختار پمپ دنده خارجی بسته به برند و طراحی سازنده متفاوت است، اما معمولاً شامل بخش های زیر می شود:

چرخ دنده های داخلی پمپ
کیفیت ماشینکاری، جنس و میزان لقی بین دنده ها تاثیر زیادی روی راندمان حجمی پمپ دنده ای دارد. افزایش فاصله بین قطعات در اثر سایش باعث برگشت داخلی سیال و کاهش دبی واقعی می شود.

پوسته و بدنه پمپ
بدنه باید متناسب با نوع سیال انتخاب شود.
برخی کاربردهای رایج:

• چدن برای روغن ها و سیالات صنعتی معمولی
• فولاد برای شرایط کاری خاص
• استنلس استیل برای برخی مواد شیمیایی یا محیط های خورنده

انتخاب جنس بدنه تنها براساس عنوان «استیل» یا «چدن» کافی نیست و باید سازگاری تمام قطعات در تماس با سیال بررسی شود.

سیستم آب بندی پمپ
نوع Seal تاثیر زیادی روی جلوگیری از نشتی دارد. بسته به شرایط کاری می توان از:

• Mechanical Seal
• پکینگ
• آب بندی های مخصوص صنعتی

استفاده کرد.
دمای سیال، فشار، خورندگی و نوع ماده باید قبل از انتخاب سیستم آب بندی بررسی شود.

کاربرد پمپ دنده خارجی در صنایع مختلف

پمپ دنده خارجی برای انتقال روغن صنعتی
یکی از رایج ترین کاربردهای این پمپ، انتقال روغن های صنعتی و روانکارها است. در سیستم های روغن کاری ماشین آلات، واحدهای سیرکولاسیون روغن و تجهیزات صنعتی، جریان یکنواخت اهمیت زیادی دارد. پمپ دنده خارجی در صورت انتخاب صحیح از نظر ویسکوزیته و فشار می تواند عملکرد پایدار و قابل اعتمادی ارائه دهد.
کاربردهای معمول:

• سیستم روغن کاری تجهیزات صنعتی
• انتقال روغن هیدرولیک
• یونیت های روغن
• ماشین آلات تولیدی

پمپ دنده خارجی در صنایع نفت و سوخت
برای انتقال برخی فرآورده های نفتی، روغن ها و سوخت ها نیز از پمپ دنده خارجی استفاده می شود.
در این کاربردها علاوه بر ظرفیت پمپ، موارد زیر اهمیت دارند:

• سازگاری متریال با سیال
• نوع Seal
• الزامات ایمنی
• محدوده دمای کاری

انتخاب اشتباه آب بندی یا جنس قطعات می تواند باعث نشتی و کاهش عمر تجهیز شود.

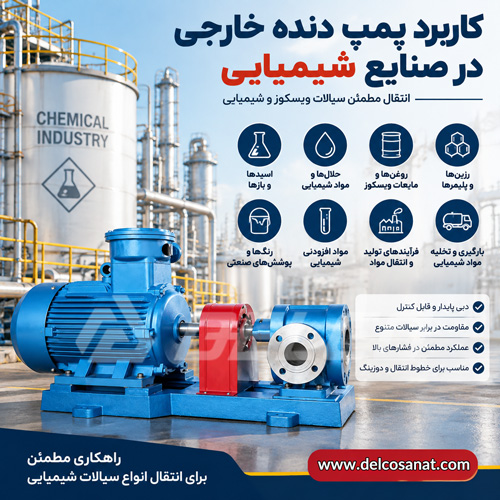

کاربرد پمپ دنده خارجی در صنایع شیمیایی
در برخی فرآیندهای شیمیایی، پمپ دنده خارجی می تواند گزینه مناسبی باشد؛ اما انتخاب آن باید براساس خصوصیات ماده انجام شود.
پارامترهای مهم:

• خورندگی سیال
• دما
• ویسکوزیته
• جنس قطعات Wetted
• نوع آب بندی

صرفاً انتخاب یک پمپ با بدنه استیل تضمین کننده عملکرد مناسب در مواد شیمیایی نیست.

نکات مهم هنگام خرید پمپ دنده خارجی صنعتی

انتخاب پمپ دنده خارجی باید از مشخصات فرآیند شروع شود، نه از سایز لوله یا توان موتور موجود.

دبی مورد نیاز پمپ
دبی نشان دهنده میزان سیالی است که باید در واحد زمان منتقل شود.
در پمپ دنده خارجی، دبی به عوامل زیر وابسته است:
حجم جابه جایی پمپ

• سرعت دوران
• فشار کاری
• ویسکوزیته سیال

فشار کاری پمپ
پمپ جابه جایی مثبت مانند پمپ دنده خارجی باید با فشار واقعی سیستم انتخاب شود. بزرگ تر بودن سایز پمپ به معنی توانایی ایجاد فشار نامحدود نیست.
باید بررسی شود:

• فشار خط خروجی
• افت فشار مسیر
• محدودیت فشار پمپ
• وجود تجهیزات حفاظتی

ویسکوزیته سیال
ویسکوزیته یکی از مهم ترین پارامترهای انتخاب پمپ دنده خارجی است. یک روغن در دمای پایین ممکن است رفتار کاملاً متفاوتی نسبت به همان روغن در دمای کار داشته باشد.
در سیالات غلیظ:

• سرعت دوران باید کنترل شود.
• شرایط مکش اهمیت بیشتری پیدا می کند.
• توان موتور ممکن است افزایش یابد.

انتخاب دور مناسب پمپ دنده خارجی
افزایش RPM همیشه راهکار مناسبی برای افزایش دبی نیست. در سیالات ویسکوز، دور بالا ممکن است باعث شود سیال زمان کافی برای ورود به محفظه پمپ نداشته باشد و عملکرد واقعی کاهش پیدا کند.
در بسیاری از کاربردها استفاده از:

الکتروموتور + گیربکس کاهنده

به جای کوپل مستقیم می تواند انتخاب مناسب تری باشد.

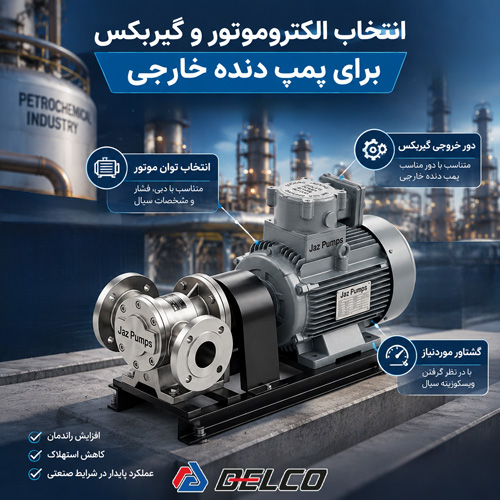

انتخاب الکتروموتور و گیربکس برای پمپ دنده خارجی

توان موتور باید بعد از مشخص شدن شرایط کاری پمپ تعیین شود.
پارامترهای موثر:

• دبی
• فشار
• ویسکوزیته
• راندمان پمپ
• سرعت دوران

یک اشتباه رایج در پروژه ها این است که ابتدا موتور موجود انتخاب شده و سپس پمپ براساس آن انتخاب می شود.

روش صحیح:

مشخصات سیال → انتخاب پمپ → تعیین دور → محاسبه توان → انتخاب موتور و گیربکس

مزیت و محدودیت پمپ دنده خارجی

مزایای پمپ دنده خارجی

• ساختار ساده و تعمیرپذیر
• ابعاد کوچک نسبت به ظرفیت
• انتقال یکنواخت سیال
• مناسب برای روغن و روانکارها
• قابلیت استفاده در سیستم های صنعتی مختلف

محدودیت های پمپ دنده خارجی
این پمپ برای همه کاربردها مناسب نیست.
مواردی که نیاز به بررسی دارند:

• وجود ذرات ساینده
• کارکرد بدون سیال
• مواد حساس به تنش برشی
• سیالات بسیار خورنده
• شرایط مکش نامناسب

وجود ذرات سخت می تواند باعث سایش دنده ها و افزایش لقی داخلی شود که نتیجه آن کاهش دبی و افت راندمان است.

تفاوت پمپ دنده خارجی و پمپ دنده داخلی

پمپ دنده خارجی و داخلی هر دو در خانواده پمپ های جابه جایی مثبت قرار دارند، اما ساختار و محدوده کاربرد آن ها متفاوت است. در پمپ دنده خارجی، دو چرخ دنده هم اندازه از قسمت خارجی دندانه ها با هم درگیر می شوند. در پمپ دنده داخلی، یک چرخ دنده کوچک تر داخل چرخ دنده بزرگ تر قرار دارد و معمولاً برای شرایطی که انتقال سیالات ویسکوز اهمیت بیشتری دارد استفاده می شود.
برای انتخاب بین این دو نوع پمپ باید مواردی مانند:

• ویسکوزیته
• فشار
• دبی
• شرایط مکش
• متریال

بررسی شود.

قیمت پمپ دنده خارجی به چه عواملی بستگی دارد؟

قیمت پمپ دنده خارجی فقط براساس سایز اتصال تعیین نمی شود.
عوامل موثر:

• ظرفیت جابه جایی
• فشار کاری
• جنس بدنه
• جنس چرخ دنده
• نوع آب بندی
• برند سازنده
• شرایط تامین

دو پمپ با اتصال یکسان ممکن است از نظر عملکرد و محدوده کاری تفاوت زیادی داشته باشند. در خرید صنعتی، انتخاب ارزان ترین گزینه همیشه باعث کاهش هزینه نهایی نمی شود. خرابی زودهنگام، نشتی، تعمیرات و توقف خط تولید می تواند هزینه بیشتری ایجاد کند.

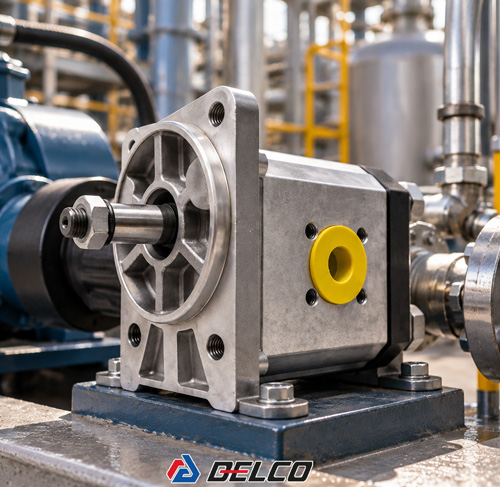

اطلاعات لازم برای خرید پمپ دنده خارجی

برای انتخاب دقیق مدل، بهتر است این اطلاعات همراه درخواست خرید ارسال شود:

• نوع سیال
• ویسکوزیته سیال
• دمای کاری
• دمای راه اندازی
• دبی مورد نیاز
• فشار خروجی
• شرایط مکش
• ساعات کارکرد
• جنس مورد نیاز قطعات
• نوع اتصال
• مشخصات موتور یا گیربکس موجود

اگر هدف جایگزینی پمپ قبلی است، ارسال عکس پلاک، مدل کامل و تصویر اتصالات می تواند فرآیند انتخاب را سریع تر و دقیق تر کند.

خرید پمپ دنده خارجی صنعتی از دلکو صنعت

انتخاب پمپ دنده خارجی مناسب باید براساس شرایط واقعی خط تولید انجام شود، نه فقط قیمت یا سایز اتصال. کارشناسان دلکو صنعت می توانند با بررسی مشخصات سیال، دبی، فشار، ویسکوزیته، دمای کاری و شرایط نصب، مدل مناسب پمپ، متریال، آب بندی و محرک مورد نیاز را پیشنهاد دهند. برای دریافت مشاوره و استعلام قیمت پمپ دنده خارجی صنعتی، مشخصات فرآیند یا اطلاعات پمپ موجود خود را ارسال کنید تا انتخاب تجهیز براساس نیاز واقعی انجام شود.
