پمپ دنده داخلی یا خارجی؟ مقایسه تفاوت، کاربرد و انتخاب مناسب صنعتی
انتخاب بین پمپ دنده داخلی و پمپ دنده خارجی یکی از تصمیم های مهم در طراحی یا تعمیر سیستم های انتقال سیال صنعتی است. هر دو پمپ در گروه پمپ های جابه جایی مثبت قرار دارند و برای انتقال دقیق سیالات مورد استفاده قرار می گیرند، اما تفاوت در ساختار مکانیکی، محدوده عملکرد و شرایط کاری باعث می شود کاربرد آن ها یکسان نباشد. در بسیاری از پروژه های صنعتی، درخواست خرید فقط با عباراتی مانند «پمپ روغن»، «پمپ رزین» یا «پمپ غلیظ کش» مطرح می شود؛ در حالی که برای انتخاب صحیح باید مشخص شود سیال چه ویسکوزیته ای دارد، در چه دمایی منتقل می شود، فشار سیستم چقدر است و پمپ با چه دوری باید کار کند. پمپ دنده داخلی یا همان پمپ ماه و ستاره معمولاً در انتقال سیالات ویسکوز مانند رزین، قیر، روغن سنگین و برخی مواد شیمیایی مورد توجه قرار می گیرد. در مقابل، پمپ دنده خارجی در بسیاری از سیستم های روغن کاری، هیدرولیک، انتقال روغن و کاربردهایی که ابعاد جمع وجور و فشار کاری اهمیت دارد، استفاده می شود. البته نمی توان یک قانون ساده مانند «پمپ داخلی برای سیال غلیظ و خارجی برای سیال رقیق» تعریف کرد. هر دو خانواده بسته به طراحی سازنده می توانند در محدوده های مختلفی کار کنند و انتخاب نهایی باید براساس شرایط واقعی فرآیند انجام شود.

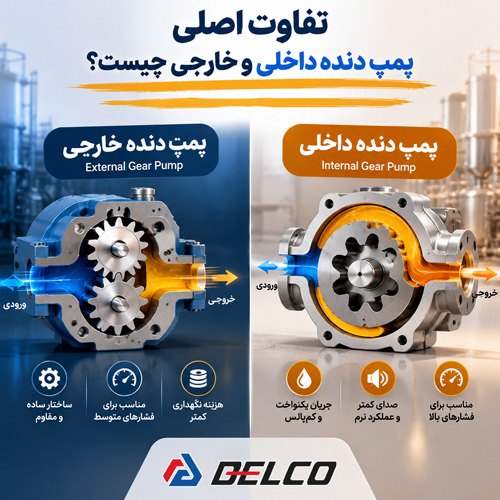

تفاوت اصلی پمپ دنده داخلی و خارجی چیست؟
مهم ترین تفاوت این دو پمپ در نحوه قرارگیری چرخ دنده ها و مسیر حرکت سیال است. در پمپ دنده خارجی (External Gear Pump) دو چرخ دنده معمولاً هم اندازه روی دو محور جداگانه قرار دارند و دندانه های خارجی آن ها با یکدیگر درگیر می شوند. هنگام چرخش، سیال در فضای بین دندانه ها و پوسته منتقل شده و از سمت مکش به دهش حرکت می کند. در پمپ دنده داخلی (Internal Gear Pump) یک چرخ دنده کوچک تر داخل چرخ دنده بزرگ تر قرار دارد. محور این دو چرخ دنده نسبت به یکدیگر خارج از مرکز است و در بسیاری از طراحی ها یک قطعه هلالی شکل (Crescent) مسیر مکش و دهش را از هم جدا می کند. این تفاوت ظاهری روی عملکرد پمپ تاثیر مستقیم دارد و باعث می شود هر مدل برای شرایط خاصی انتخاب شود.
مقایسه پمپ دنده داخلی و خارجی در یک نگاه
برای انتخاب صحیح بین پمپ دنده داخلی و خارجی، باید تفاوت های عملکردی و ویژگی های هر دو مدل را در شرایط کاری مختلف بررسی کرد. جدول زیر یک مقایسه سریع از این دو نوع پمپ ارائه می دهد تا شناخت اولیه ای از تفاوت ها، کاربردها و معیارهای مهم انتخاب داشته باشید.
| معیار مقایسه | پمپ دنده داخلی (ماه و ستاره) | پمپ دنده خارجی |
| نوع پمپ | جابه جایی مثبت | جابه جایی مثبت |
| ساختار | چرخ دنده داخلی و خارجی با محور خارج از مرکز | دو چرخ دنده خارجی درگیر |
| کاربرد رایج | سیالات ویسکوز و غلیظ | روغن، روانکاری، هیدرولیک |
| رزین و چسب | گزینه رایج تر | وابسته به شرایط |
| قیر و روغن سنگین | کاربرد گسترده تر | محدودتر |
| سیستم هیدرولیک | کاربرد کمتر | بسیار رایج |
| فشار کاری | وابسته به طراحی | در بسیاری مدل ها مزیت دارد |
| سرعت دوران | معمولاً پایین تر در سیالات غلیظ | امکان کار در دورهای بالاتر |
| جریان خروجی | یکنواخت | یکنواخت |
| ذرات جامد | مناسب نیست | مناسب نیست |
نکته مهم این است که ویسکوزیته تنها معیار انتخاب نیست. شرایط مکش، فشار، دما، متریال و نوع آب بندی نیز باید بررسی شوند.
تفاوت ساختمان پمپ دنده داخلی و خارجی

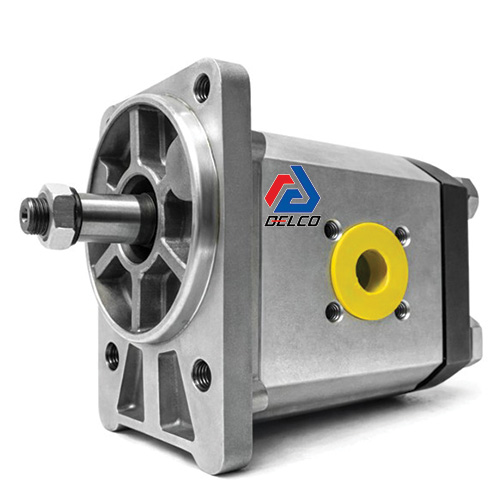

ساختار پمپ دنده خارجی
پمپ دنده خارجی از دو چرخ دنده مستقل تشکیل شده است. یکی از چرخ دنده ها محرک بوده و توسط الکتروموتور یا گیربکس حرکت می کند. چرخ دنده دوم نیز از طریق درگیری دندانه ها به حرکت درمی آید.
مزیت اصلی این طراحی:
- ساختار ساده
- تعمیرات آسان تر
- ابعاد کوچک
- قابلیت استفاده در فشارهای بالا
است.
به همین دلیل در بسیاری از تجهیزات هیدرولیک و سیستم های روغن کاری صنعتی کاربرد دارد.

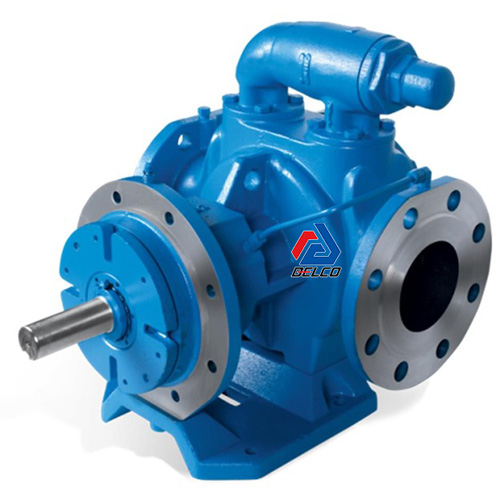

ساختار پمپ دنده داخلی
در پمپ دنده داخلی، چرخ دنده کوچک تر داخل چرخ دنده بزرگ تر حرکت می کند. این طراحی باعث ایجاد فضای انتقال بزرگ تر برای سیالات غلیظ می شود.
ویژگی های مهم این ساختار:
- انتقال آرام تر سیال
- قابلیت کار با مواد ویسکوز
- عملکرد مناسب در دورهای پایین
- امکان استفاده در سیستم های گرم کن دار
به همین دلیل در کاربردهایی مانند قیر، رزین و روغن های سنگین بیشتر بررسی می شود.
پمپ دنده داخلی برای چه کاربردهایی مناسب تر است؟
کاربرد پمپ دنده داخلی در صنایع قیر و فرآورده های نفتی
یکی از شناخته شده ترین کاربردهای پمپ ماه و ستاره، انتقال قیر و مواد نفتی سنگین است. قیر در دمای پایین ویسکوزیته بسیار بالایی دارد و انتقال آن بدون طراحی مناسب سیستم می تواند مشکل ساز شود.
در این کاربرد معمولاً موارد زیر اهمیت دارند:
- استفاده از پمپ دارای Jacket حرارتی
- گرم نگه داشتن مسیر انتقال
- انتخاب دور مناسب
- بررسی گشتاور راه اندازی
در کارخانه های تولید آسفالت، واحدهای فرآوری قیر و برخی صنایع نفتی، پمپ دنده داخلی یکی از گزینه های متداول برای انتقال این مواد است.
کاربرد پمپ دنده داخلی در صنایع رنگ، رزین و چسب
در صنایع تولید رنگ، رزین و چسب، سیال معمولاً رفتار پیچیده تری نسبت به روغن های معمولی دارد.
موادی مانند:
- رزین اپوکسی
- رزین پلی استر
- چسب های صنعتی
- مواد افزودنی پلیمری
ممکن است با تغییر دما، تغییر قابل توجهی در ویسکوزیته داشته باشند. در این شرایط این پمپ دنده ای به دلیل قابلیت انتقال یکنواخت و امکان کار با دور پایین تر، معمولاً گزینه مناسبی برای بررسی است.
اما انتخاب پمپ باید براساس:
- ویسکوزیته واقعی
- دمای فرآیند
- حساسیت ماده به برش
- نوع آب بندی
انجام شود.
کاربرد پمپ دنده داخلی در صنایع روغن و روانکار
در کارخانه های تولید روغن و روانکار، هر دو نوع پمپ دنده ای ممکن است استفاده شوند.
پمپ دنده داخلی بیشتر برای:
- انتقال روغن های سنگین
- انتقال بین مخازن
- مواد با ویسکوزیته بالا
مورد توجه قرار می گیرد.
در مقابل، برای روغن های روان تر و سیستم هایی که فشار یا فضای نصب اهمیت دارد، پمپ دنده خارجی نیز می تواند گزینه مناسبی باشد.
کاربرد پمپ دنده داخلی در صنایع شیمیایی و شوینده
در صنایع شیمیایی و تولید مواد شوینده، انتقال موادی مانند:
- سورفکتانت ها
- مواد اولیه شوینده
- مایعات غلیظ
نیازمند توجه دقیق به سازگاری شیمیایی قطعات است.
در این کاربردها تنها نوع پمپ تعیین کننده نیست؛ جنس بدنه، شفت، دنده ها، الاستومرها و Mechanical Seal باید با ماده موردنظر هماهنگ باشند.
پمپ دنده خارجی چه کاربردهایی دارد؟
کاربرد پمپ دنده خارجی در سیستم های هیدرولیک
یکی از کاربردهای مهم پمپ دنده خارجی، سیستم های هیدرولیک صنعتی است.
در تجهیزاتی مانند:
پاورپک های هیدرولیک
ماشین آلات صنعتی
پرس ها
تجهیزات متحرک
جریان روغن تحت فشار اهمیت زیادی دارد.
ساختار ساده و قابلیت ایجاد فشار مناسب باعث شده پمپ های دنده خارجی در این حوزه کاربرد زیادی داشته باشند.
کاربرد پمپ دنده خارجی در سیستم روغن کاری تجهیزات
ماشین آلات صنعتی برای عملکرد صحیح قطعات دوار به سیستم روغن کاری مطمئن نیاز دارند.
پمپ دنده خارجی در مواردی مانند:
- یونیت روغن کاری
- سیرکولاسیون روغن
- روانکاری یاتاقان ها
- تجهیزات دوار
استفاده می شود.
در صنایع فولاد، سیمان و معدن، این کاربرد بیشتر در بخش های جانبی تجهیزات دیده می شود.
کاربرد پمپ دنده خارجی در صنایع فولاد و معدن ایران
در کارخانه های فولاد و معدن، پمپ دنده ای معمولاً برای انتقال دوغاب یا مواد ساینده انتخاب نمی شود، اما در سیستم های جانبی نقش مهمی دارد.
نمونه کاربردها:
- سیستم روغن کاری خطوط نورد
- مدارهای هیدرولیک ماشین آلات
- یونیت های روانکاری تجهیزات سنگین
برای انتقال دوغاب معدنی یا مواد دارای ذرات سخت معمولاً باید سراغ خانواده دیگری از پمپ ها رفت.
مقایسه کاربرد پمپ دنده داخلی و خارجی در صنایع ایران
انتخاب بین پمپ دنده داخلی و خارجی در صنایع مختلف به شرایط فرآیند، نوع کاربرد و نیازهای عملیاتی بستگی دارد. جدول زیر یک مقایسه کلی از کاربرد این دو نوع پمپ ارائه می دهد تا دید بهتری برای بررسی گزینه های مناسب در پروژه های صنعتی و انتخاب تجهیزات انتقال سیالات ایجاد شود.
| صنعت | پمپ مناسب تر | کاربرد |
| نفت و پتروشیمی | هر دو مدل | روغن، سوخت، مواد فرآیندی |
| کارخانه قیر | دنده داخلی | انتقال مواد ویسکوز و گرم |
| رنگ و رزین | دنده داخلی | رزین، چسب و مواد غلیظ |
| تولید روغن | هر دو مدل | انتقال و سیرکولاسیون روغن |
| فولاد | دنده خارجی | روغن کاری و هیدرولیک |
| معدن | دنده خارجی | سیستم های جانبی تجهیزات |
| شوینده | دنده داخلی | مواد غلیظ شیمیایی |
| ماشین سازی | دنده خارجی | مدارهای هیدرولیک |
برای روغن پمپ دنده داخلی بهتر است یا خارجی؟
پاسخ به نوع روغن بستگی دارد.
برای روغن های:
- هیدرولیک
- روانکارهای معمولی
- روغن های تمیز با فشار بالاتر
پمپ دنده خارجی معمولاً گزینه رایج تری است.
برای روغن های:
- سنگین
- ویسکوز
- با نیاز به انتقال حجمی بالا
پمپ دنده داخلی بیشتر بررسی می شود.
بنابراین عبارت «پمپ روغن» برای انتخاب کافی نیست و باید مشخص شود چه نوع روغنی و در چه دمایی منتقل می شود.
برای رزین، چسب و مواد غلیظ کدام پمپ مناسب تر است؟
در بیشتر کاربردهای رزین و چسب، پمپ دنده داخلی یکی از گزینه های اصلی بررسی است.
دلایل:
- توانایی انتقال سیالات ویسکوز
- جریان یکنواخت
- امکان کار با دور پایین
- کنترل بهتر فرآیند
اما اگر ماده حساس به برش باشد یا نیازهای بهداشتی خاص داشته باشد، ممکن است گزینه های دیگری مانند لوب پمپ نیز بررسی شوند.
آیا پمپ دنده ای برای مواد شیمیایی مناسب است؟
نوع ماده شیمیایی تعیین کننده است.
قبل از انتخاب باید بررسی شود:
- خورندگی ماده
- دما
- فشار
- سازگاری متریال
- نوع Seal
استفاده از عبارت هایی مانند «پمپ استیل» برای تایید انتخاب کافی نیست. ممکن است بدنه مناسب باشد اما شفت، الاستومر یا آب بندی با ماده سازگار نباشد.
چه زمانی هیچ کدام از پمپ های دنده ای انتخاب مناسبی نیستند؟
پمپ دنده ای برای همه کاربردها طراحی نشده است.
مواردی که نیاز به بررسی گزینه های دیگر دارند:
- سیالات دارای ذرات ساینده
- دوغاب معدنی
- مواد دارای جامدات زیاد
- سیالات بسیار حساس به تنش برشی
وجود ذرات می تواند باعث افزایش سایش دنده ها، افزایش لقی داخلی و کاهش راندمان شود.

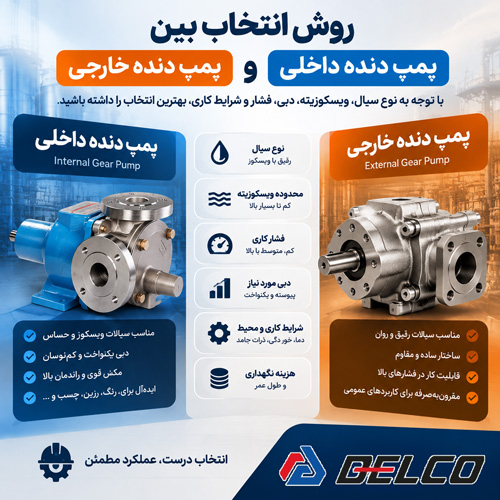

روش انتخاب بین پمپ دنده داخلی و خارجی
برای انتخاب صحیح بهتر است مراحل زیر بررسی شود:
1. مشخصات سیال را تعیین کنید
اطلاعات لازم:
- نوع ماده
- ویسکوزیته
- دما
- چگالی
- خورندگی
- وجود ذرات
2. دبی و فشار سیستم را مشخص کنید
انتخاب پمپ فقط براساس سایز اتصال اشتباه است.
باید مشخص شود:
- چه مقدار سیال منتقل می شود؟
- فشار خروجی چقدر است؟
- افت فشار مسیر چقدر است؟
3. شرایط مکش بررسی شود
در سیالات غلیظ، مسیر مکش اهمیت زیادی دارد.
موارد موثر:
- طول لوله مکش
- قطر لوله
- ارتفاع مخزن
- دمای سیال
4. دور و محرک مناسب انتخاب شود
در بسیاری از کاربردهای ویسکوز، کاهش دور اهمیت دارد.
ترتیب صحیح انتخاب:
سیال → شرایط کاری → انتخاب پمپ → تعیین RPM → انتخاب موتور و گیربکس
اشتباهات رایج هنگام انتخاب پمپ دنده ای
انتخاب براساس سایز اتصال
یک پمپ 2 اینچ یا 3 اینچ الزاماً مشخصات مشابهی با مدل دیگر ندارد.
انتخاب براساس توان موتور موجود
توان موتور باید نتیجه انتخاب پمپ باشد، نه نقطه شروع.
بی توجهی به ویسکوزیته در دمای واقعی
سیال ممکن است هنگام استارت رفتار کاملاً متفاوتی داشته باشد.
انتخاب پمپ بدون بررسی Seal
نشتی های زودهنگام بسیاری از مواقع به دلیل انتخاب نادرست آب بندی اتفاق می افتند.
پمپ دنده داخلی بخریم یا خارجی؟
اگر هدف انتقال سیالاتی مانند:
- رزین
- قیر
- روغن سنگین
- چسب
- مواد ویسکوز
است، پمپ دنده داخلی معمولاً گزینه ای است که باید بررسی شود.
اگر کاربرد شامل:
- سیستم هیدرولیک
- روغن کاری تجهیزات
- انتقال روغن های تمیز
- تزریق کنترل شده
باشد، پمپ دنده خارجی معمولاً انتخاب رایج تری است. با این حال انتخاب نهایی باید براساس شرایط واقعی پروژه انجام شود. گاهی هر دو گزینه مناسب هستند و گاهی هیچ کدام پاسخ مناسبی برای فرآیند نیستند.
خرید و مشاوره انتخاب پمپ دنده ای از دلکو صنعت
انتخاب پمپ دنده داخلی یا خارجی فقط یک انتخاب مکانیکی نیست؛ این تصمیم روی مصرف انرژی، هزینه تعمیرات و توقف خط تولید تاثیر دارد. کارشناسان دلکو صنعت می توانند با بررسی مشخصات سیال، دبی، فشار، دما، ویسکوزیته و شرایط نصب، مناسب ترین خانواده پمپ را مشخص کنند. برای دریافت مشاوره خرید پمپ دنده ای صنعتی، اطلاعات فرآیند یا مشخصات پمپ موجود خود را ارسال کنید تا انتخاب مدل، متریال، آب بندی، دور و محرک براساس شرایط واقعی انجام شود.
