گیربکس کرانویل بونفیلیولی

گیربکس کرانویل بونفیلیولی یکی از محصولات پرکاربرد شرکت Bonfiglioli ایتالیا در حوزه انتقال قدرت صنعتی است که برای ماشین آلاتی با نیاز به گشتاور بالا، عملکرد پایدار و طول عمر زیاد طراحی شده است. این گیربکس ها در مدل های مختلف شافت بغل و الکتروگیربکس هالو شافت تولید می شوند و در صنایع مختلف مانند نوار نقاله، میکسرهای صنعتی، خطوط انتقال مواد و تجهیزات فرآیندی مورد استفاده قرار می گیرند. طراحی دقیق چرخ دنده های کرانویل پینیون باعث انتقال نرم نیرو، کاهش صدا و افزایش راندمان کاری دستگاه می شود. شرکت دلکو صنعت انواع گیربکس کرانویل بونفیلیولی را در سایزها و توان های مختلف عرضه می کند و امکان انتخاب مدل مناسب براساس شرایط کاری، سرعت خروجی و میزان گشتاور مورد نیاز را فراهم کرده است. برای دریافت لیست قیمت گیربکس کرانویل بونفیلیولی و دریافت مشاوره تخصصی خرید، می توانید با کارشناسان فنی دلکو صنعت در ارتباط باشید.

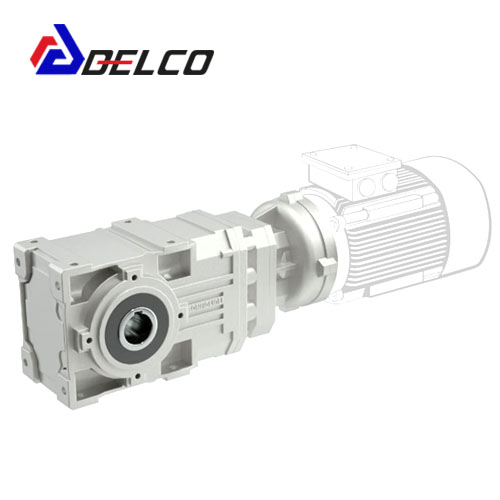

فروش گیربکس کرانویل پینیون بونفیلیولی Bonfiglioli

گیربکس شافت بغل یا کرانویل پینیون بونفیلیولی یکی از باکیفیت ترین گیربکس های تولید شده در دنیا می باشد. این برند ایتالیایی با سال ها فعالیت و تجربه در زمینه طراحی و ساخت انواع گیربکس صنعتی، جایگاه مناسبی در صنعت دنیا برای خود پیدا کرده است.ویژگی گیربکس شافت بغل بونفیلیولی این است که بسیار کم حجم و سبک و در عین حال مستحکم است و طراحی منحصر به فردی دارد. ورودی و خروجی این گیربکس ها با یکدیگر نود درجه اختلاف زاویه دارد و می تواند گشتاور و دور خروجی را با زاویه نود درجه منتقل کند. گیربکس شافت بغل Bonfiglioli از چند چرخ دنده هلیکال تشکیل می شود. زاویه نود درجه به وسیله یک جفت چرخ دنده مخروطی و یک چرخ دندانه دار ایجاد می شود. گیربکس کرانویل پینیون بونفیلیولی که توسط شرکت دلکو صنعت روانه بازار می شود برای انتقال گشتاور بالا و همچنین برای تحمل شوک های لحظه ای و لرزش های موجود در سیستم مناسب هستند. استفاده از گیربکس های کرانویل پینیون برای دورهای بالاتر از 300 دور در دقیقه توصیه نمی شود.

کارشناسان و متخصصان شرکت دلکو صنعت با سال ها تجربه و تخصص در زمینه فروش الکتروگیربکس شافت بغل بونفیلیولی ، آماده ارائه مشاوره در زمینه انتخاب الکتروگیربکس مناسب برای شما صنعتگران و مشتریان عزیز هستند.

مشخصات فنی گیربکس کرانویل بونفیلیولی

گیربکس کرانویل بونفیلیولی از سری گیربکس های نود درجه این برند ایتالیایی است که با طراحی مهندسی شده برای انتقال قدرت در تجهیزات صنعتی مختلف مورد استفاده قرار می گیرد. این گیربکس ها با کد تجاری A شناخته می شوند و در مدل ها و سایزهای متنوع برای کاربردهای مختلف صنعتی تولید می شوند. ساختار گیربکس شافت بغل بونفیلیولی امکان نصب آسان، انتقال گشتاور مناسب و عملکرد پایدار در شرایط کاری مختلف را فراهم می کند. مشخصات فنی گیربکس کرانویل بونفیلیولی شامل مواردی مانند سایز، توان قابل انتقال، نسبت تبدیل، نوع خروجی و شرایط نصب است که در انتخاب مدل مناسب تأثیرگذار هستند. در جدول زیر مشخصات فنی انواع گیربکس کرانویل بونفیلیولی ارائه شده است:

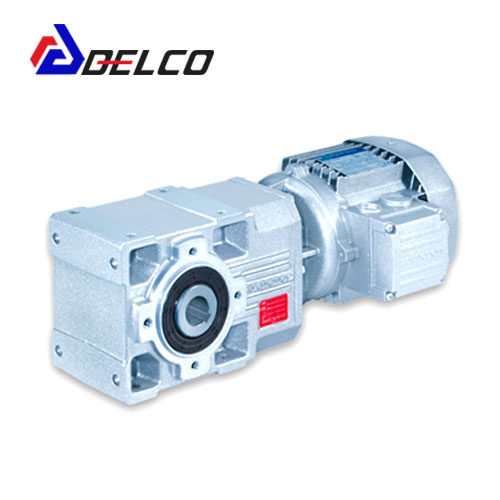

ویژگی گیربکس شافت بغل بونفیلیولی

• رنج گسترده نسبت تبدیل از 4.9 تا 1715
• توان ورودی از 0.22 کیلو وات تا 150 کیلو وات
• گشتاور خروجی تا 14000 نیوتن متر
• قطر شافت خروجی از 25 میلیمتر تا 100 میلیمتر
• بازده بالای گیربکس
• کارکرد نرم و آرام
• ابعاد مناسب با توجه به میزان گشتاور قابل تحمل
• چرخ دنده ها از جنس فولاد آلیاژی و سنگ زنی شده
• ورودی به صورت شافت، فلنج و یا کوپل مستقیم با الکتروموتور (گیرموتور)
• خروجی به صورت شافت دار و یا هالو شافت
• قابلیت نصب فلنج در خروجی گیربکس
• قابلیت نصب ترمیستور حرارتی PTC و PT100 بر روی الکتروموتور ورودی
• امکان نصب ترمز، اینکودر، هیتر و بک استپ بر روی الکتروموتور
• لقی و بک لش (BACK LASH) پایین
• قابلیت نصب به وسیله بازوی گشتاوری TORQUE ARM
• قابلیت کوپل با انواع الکتروموتور سه فاز و تک فاز و سروو موتور

کاربرد گیربکس کرانویل بونفیلیولی

گیربکس کرانویل بونفیلیولی به دلیل طراحی زاویه دار، توان انتقال گشتاور بالا و عملکرد مطمئن، در بسیاری از ماشین آلات صنعتی مورد استفاده قرار می گیرد. این نوع گیربکس کرانویل برای تجهیزاتی که نیاز به انتقال قدرت با فضای نصب محدود و راندمان مناسب دارند، گزینه ای کاربردی محسوب می شود. مهم ترین کاربردهای گیربکس کرانویل بونفیلیولی شامل موارد زیر است:

• نوار نقاله های صنعتی: برای حرکت یکنواخت تسمه ها و انتقال مواد در صنایع معدن، فولاد، سیمان، مواد غذایی و بسته بندی استفاده می شود.

• میکسر و همزن های صنعتی: در خطوط تولید مواد شیمیایی، غذایی و دارویی برای تأمین گشتاور مناسب جهت اختلاط مواد کاربرد دارد.

• خطوط انتقال مواد: در تجهیزات جابه جایی مواد اولیه و محصولات در کارخانه ها، گیربکس کرانویل بونفیلیولی عملکرد پایدار و طول عمر بالا را فراهم می کند.

• صنایع فولاد و معدن: در سنگ شکن ها، تجهیزات فرآوری مواد معدنی و ماشین آلات سنگین که نیاز به قدرت و دوام بالا دارند، استفاده می شود.

• صنایع سیمان و مصالح ساختمانی: برای راه اندازی آسیاب ها، فیدرها و تجهیزات انتقال مواد مناسب است.

• صنایع غذایی و بسته بندی: در ماشین آلات تولید، بسته بندی و انتقال محصول که کنترل دقیق حرکت اهمیت دارد، مورد استفاده قرار می گیرد.

• تجهیزات تصفیه آب و فاضلاب: در برخی میکسرها، اسکرو کانوایرها و تجهیزات هوادهی کاربرد دارد.

• ماشین آلات تولیدی عمومی: در دستگاه هایی که نیاز به کاهش دور موتور و افزایش گشتاور خروجی دارند، به کار گرفته می شود.

انتخاب صحیح گیربکس کرانویل بونفیلیولی باید براساس عواملی مانند توان موتور، سرعت خروجی، میزان بار، شرایط محیطی و نحوه نصب انجام شود تا بهترین عملکرد در طولانی مدت حاصل شود.

ورودی گیربکس کرانویل پینیون بونفیلیولی ایتالیا می تواند به یکی از چهار حالت زیر باشد:

بازده گیربکس کرانویل پینیون بونفیلیولی

بازده گیربکس های نود درجه بونفیلیولی برابر با نسبت توان خروجی به توان ورودی ضربدر 100 می باشد:

نسبت تبدیل گیربکس چیست؟

نسبت دور ورودی به دور خروجی گیربکس را نسبت تبدیل می گویند و با حرف i نشان می دهند. در گیربکس های کاهنده نسبت تبدیل همواره بزرگتر از یک است. جهت کارکرد مناسب و کاهش استهلاک گیربکس کرانویل بونفیلیولی، دور ورودی به گیربکس باید همواره کمتر از 1400 دور در دقیقه باشد

i=n_1/n_2

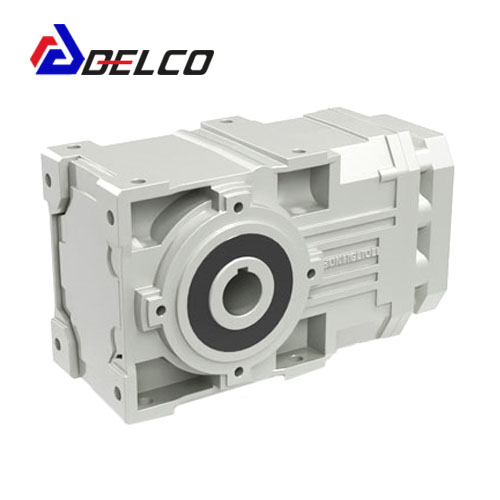

روان کاری گیربکس شافت بغل بونفیلیولی

نوع روغن به کار رفته در گیربکس تاثیر مستقیمی با میزان عمر آن و کارکرد مناسب گیربکس دارد. در جدول زیر کد مربوط به روغن مناسب با توجه به دمای محیط و نوع روغن مشخص شده است.


شرکت بونفیلیولی ایتالیا معمولا گیربکس های کرانویل خود را تا سایز A041 پر از روغن تحویل می دهد. سایز سایزها بدون روغن بوده و بهره بردار می بایست در هنگام راه اندازه و با توجه به نوع نصب و شرایط محیطی نسبت به استفاده از روغن مناسب اقدام نماید.

کد گذاری گیربکس کرانویل پینیون بونفیلیولی

فراگیری نحوه پلاک خوانی گیربکس ها کمک فراوانی در د ریافت اطلاعات و مشخصات آن ها می کند. شرکت های سازنده گیربکس سعی می کنند با استفاده از کوتاه ترین کد، بیشترین اطلاعات ممکن از گیربکس را در اختیار کاربران قرار دهند.

آیتم شماره 1: کد مشخص کننده گیربکس کرانویل پینیون برند بونفیلیولی می باشد.
آیتم شماره 2: سایز گیربکس شافت بغل بونفیلیولی را مشخص می کند و می تواند یکی از دوازده سایز 05 ، 10 ، 20 ، 30 ، 35 ، 41 ، 50 ، 55 ، 60 ، 70 ، 80 و یا 90 باشد.
آیتم شماره 3: بیان کننده تعداد طبقات کاهش دور در گیربکس کرانویل بونفیلیولی می باشد و می تواند یکی از اعداد 2 و 3 و یا 4 باشد.
آیتم شماره 4: نوع خروجی گیربکس شفت بغل Bonfiglioli را مشخص می کند و می تواند یکی از چهار حالت زیر باشد:

• UH : گیربکس شفت بغل بونفیلیولی با خروجی هالو شفت (قابل ارائه برای تمامی سایزها)
• UR : گیربکس شفت بغل بونفیلیولی با خروجی شفت از یک سمت (قابل ارائه برای تمامی سایزها)
• UD : گیربکس شفت بغل بونفیلیولی با خروجی شفت از هر دو سمت (قابل ارائه برای همه سایزها)
• US : گیربکس شفت بغل بونفیلیولی با خروجی هالو بونفیکس (شیرینک دیسک) (قابل ارائه برای همه سایزها)

آیتم شماره 5: در صورتی که گیربکس در خروجی خود دارای فلنج باشد با کد F نشان داده می شود. عدد 1 یا 2 محل قرارگیری فلنج را بیان می کند و حروف A ، B و C سایز و اندازه فلنج را مشخص می کند.
آیتم شماره 6: نسبت تبدیل گیربکس را نشان می دهد و می تواند بین 4.9 تا 1715 باشد.

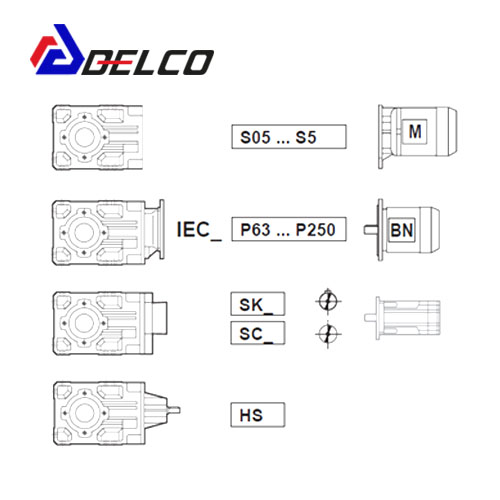

آیتم شماره 7: مشخص کننده نوع ورودی گیربکس شافت بغل بونفیلیولی می باشد:

• S05 … S5 : گیربکس کرانویل پینیون بونفیلیولی کوپل مستقیم با الکتروموتور (گیرموتور)
• P63 … P250 : ورودی گیربکس فلنج جهت کوپل با الکتروموتور فلنج دار با استاندارد IEC می باشد. سایز فریم فلنج ورودی می تواند از 63 تا 250 باشد.
• SK, SC : گیربکس مناسب جهت کوپل با انواع سر موتور
• HS : گیربکس در ورودی خود دارای شافت می باشد

آیتم شماره 8: نحوه نصب گیربکس نود درجه بونفیلیولی را نشان می دهد و می تواند به صورت افقی و عمودی و در هر شش جهت ممکن نصب شود.

راهنمای نصب و راه اندازی گیربکس کرانویل بونفیلیولی

نصب صحیح گیربکس کرانویل بونفیلیولی تأثیر مستقیمی بر عملکرد، طول عمر و کاهش هزینه های تعمیرات این تجهیز دارد. قبل از نصب، باید شرایط کاری دستگاه، جهت چرخش، نحوه اتصال به الکتروموتور و محل قرارگیری گیربکس بررسی شود تا از ایجاد فشار اضافی روی شفت و یاتاقان ها جلوگیری شود.

مراحل مهم نصب و راه اندازی گیربکس کرانویل بونفیلیولی شامل موارد زیر است:

• بررسی اولیه گیربکس: قبل از نصب، سلامت ظاهری بدنه، شفت خروجی، فلنج ها و اتصالات بررسی شود و از عدم وجود آسیب در زمان حمل اطمینان حاصل گردد.

• انتخاب محل نصب مناسب: گیربکس باید روی سطحی کاملاً تراز و مقاوم نصب شود تا از ایجاد لرزش و ناهم محوری جلوگیری شود.

• اتصال صحیح به موتور: در هنگام کوپل کردن الکتروموتور با گیربکس، هم راستایی شفت ها اهمیت زیادی دارد. عدم تنظیم صحیح می تواند باعث افزایش سایش قطعات داخلی شود.

• بررسی روانکاری: مقدار و نوع روغن گیربکس باید مطابق دستورالعمل سازنده بررسی شود تا چرخ دنده ها در شرایط کاری مناسب فعالیت کنند.

• کنترل اتصالات مکانیکی: پیچ های نصب، کوپلینگ، شفت و تجهیزات متصل باید با گشتاور مناسب محکم شوند.

• تست اولیه راه اندازی: پس از نصب، گیربکس باید بدون بار و سپس تحت بار کاری بررسی شود تا عملکرد، صدا، دما و لرزش آن کنترل گردد.

رعایت اصول نصب و راه اندازی گیربکس کرانویل بونفیلیولی باعث افزایش راندمان، کاهش استهلاک و جلوگیری از توقف ناخواسته خطوط تولید می شود. کارشناسان فنی دلکو صنعت آماده ارائه مشاوره برای انتخاب، نصب و راه اندازی انواع گیربکس بونفیلیولی متناسب با شرایط کاری تجهیزات صنعتی هستند.

راهنمای تعمیر و نگهداری گیربکس کرانویل Bonfiglioli

تعمیر و نگهداری اصولی گیربکس کرانویل بونفیلیولی نقش مهمی در افزایش عمر مفید، حفظ راندمان انتقال قدرت و جلوگیری از توقف ناگهانی خطوط تولید دارد. این گیربکس ها به دلیل استفاده در تجهیزات صنعتی مانند نوار نقاله، میکسرها، خطوط انتقال مواد و ماشین آلات سنگین، باید به صورت دوره ای بررسی و سرویس شوند تا عملکرد آن ها در شرایط کاری مختلف حفظ شود.

مهم ترین نکات تعمیر و نگهداری گیربکس کرانویل بونفیلیولی عبارت اند از:

• بررسی سطح و کیفیت روغن گیربکس: کمبود روغن، کاهش کیفیت روانکار یا استفاده از روغن نامناسب می تواند باعث افزایش اصطکاک، داغ شدن قطعات داخلی و آسیب به چرخ دنده ها شود.

• کنترل نشتی روغن: نشتی از کاسه نمدها، درپوش ها یا محل اتصالات باید سریع بررسی شود تا از کاهش روانکاری جلوگیری شود.

• بازرسی صدا و لرزش گیربکس: افزایش صدای کارکرد، ضربه یا لرزش غیرعادی می تواند نشانه فرسایش چرخ دنده ها، خرابی بلبرینگ ها یا ناهم محوری کوپلینگ باشد.

• بررسی دمای کاری: افزایش بیش از حد دمای گیربکس معمولاً به دلیل بار اضافی، روانکاری نامناسب یا مشکل در نصب ایجاد می شود.

• کنترل اتصالات مکانیکی: پیچ های پایه، کوپلینگ و شفت خروجی باید به صورت دوره ای بررسی شوند تا از ایجاد لقی و آسیب جلوگیری شود.

• سرویس دوره ای قطعات داخلی: در زمان تعمیرات اساسی، وضعیت چرخ دنده ها، یاتاقان ها و آب بندی ها باید توسط تکنسین متخصص بررسی شود.

رعایت برنامه منظم نگهداری گیربکس کرانویل بونفیلیولی باعث کاهش هزینه های تعمیرات، افزایش قابلیت اطمینان تجهیزات و جلوگیری از توقف تولید خواهد شد. استفاده از قطعات اصلی و انجام سرویس توسط کارشناسان فنی، عملکرد بلندمدت این گیربکس صنعتی را تضمین می کند.

قیمت گیربکس کرانویل پینیون بونفیلیولی

قیمت گیربکس کرانویل پینیون بونفیلیولی با توجه به عوامل مختلفی مانند سایز گیربکس، توان ورودی، نسبت تبدیل، نوع خروجی، شرایط کاری و تجهیزات جانبی تعیین می شود. گیربکس های کرانویل پینیون بونفیلیولی به دلیل کیفیت ساخت بالا، طراحی دقیق و عملکرد مطمئن در صنایع مختلف مورد استفاده قرار می گیرند. برای انتخاب مدل مناسب، بررسی دقیق مشخصات فنی و شرایط کاری دستگاه اهمیت زیادی دارد. شرکت دلکو صنعت انواع گیربکس کرانویل پینیون بونفیلیولی را با امکان مشاوره تخصصی، تأمین مدل های مختلف و ارائه اطلاعات فنی در اختیار مشتریان صنعتی قرار می دهد. برای دریافت لیست قیمت به روز و انتخاب مناسب ترین مدل می توانید با کارشناسان دلکو صنعت در ارتباط باشید.
