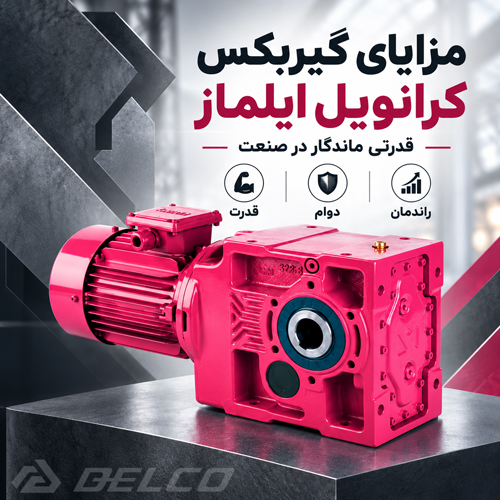

گیربکس کرانویل پینیون ایلماز، گیربکسی مقاوم و با کیفیت

شرکت ایلماز ترکیه یکی از معتبرترین شرکت های اروپایی در زمینه تولید انواع الکتروگیربکس می باشد. گیربکس های این شرکت با بهره گیری از تکنولوژی روز اروپا و شباهت ظاهری و فنی با گیربکس های sew آلمان تولید می شوند و هایپر صنعت دلکو مسؤلیت عرضه آنها را به بازار به عهده دارد.
گیربکس هلیکال بول که با نام های کرانویل پینیون و شافت بغل و نود درجه هم معروف است یکی از انواع پرکاربرد گیربکس صنعتی می باشد. در این گیربکس ورودی و خروجی نود درجه با یکدیگر تفاوت جهت دارد. تغییر جهت گیربکس به دلیل وجود چرخ‌دنده مخروطی و کرانویل می باشد که قادر است جهت چرخش را 90 درجه تغییر دهد. این زوج چرخ‌دنده در مقابل ارتعاش و شوک های لحظه ای مقاومت بیشتری از خود نشان می‌دهد. گیربکس های کرانویل در دورهای پایین کاربرد بیشتری دارند و توصیه نمی شود که در ورودی از الکتروموتور 3000 دور استفاده شود.گیربکس هلیکال بول به نسبت گیربکس شافت مستقیم گشتاور بالاتری را منتقل می کند. شرکت ایلماز ، گیربکس‌های کرانویل خود را با نام تجاری k و در 9 تیپ و سایز مختلف تولید می کند.

مشخصات فنی گیربکس کرانویل YILMAZ



  • دور خروجی بسیار متنوع از 0.24 دور بر دقیقه تا 462 دور بر دقیقه
  • ورودی بصورت فلنجی یا شافت دار و یا کوپل مستقیم با الکتروموتور
  • خروجی به صورت شفت دار و یا هالو شفت به همراه فلنج یا بدون آن
  • نحوه نصب از طریق پایه یا فلنج خروجی و یا بازوی گشتاوری
  • پوسته از جنس چدن مقاوم و به صورت یک تکه و یکپارچه
  • کارکرد نرم و با صدای پایین
  • توانایی تحمل شوک های لحظه ای و یا ارتعاشات ایجاد شده در سیستم
  • محدوده گشتاور خروجی از 4 نیوتن متر تا 15000 نیوتن متر
  • محدوده توان ورودی به گیربکس از 0.12 کیلو وات تا 90 کیلو وات
  • قابلیت نصب ترمز، اینکدر، بک استپ، ترمیستور حرارتی... بر روی الکتروگیربکس
  • تعداد طبقات گیربکس از 2 تا 6 طبقه
  • قابلیت نصب در تمامی جهات
  • طول عمر بالا



مدل های مختلف گیربکس کرانویل برند ایلماز (گیربکس هلیکال بول ایلماز)

گیربکس های گرانویل با توجه به نوع ورودی و خروجی دسته بندی می شوند. در جدول زیر انواع گیربکس کرانویل ایلماز با کدگذاری مربوط به خود نشان داده شده است.


شماتیک گیربکس

علامت اختصاری و توضیح



KR..00

گیربکس کرانویل ورودی کوپل مستقیم با الکتروموتور (گیرموتور) و خروجی هالو شفت



KR..01

گیربکس کرانویل ورودی کوپل مستقیم با الکتروموتور (گیرموتور) و خروجی شفت



KR..02

گیربکس کرانویل ورودی کوپل مستقیم با الکتروموتور (گیرموتور) و خروجی شفت و فلنج



KR..03

گیربکس کرانویل ورودی کوپل مستقیم با الکتروموتور (گیرموتور) و خروجی هالو شفت و فلنج



KR..04

گیربکس کرانویل ورودی کوپل مستقیم با الکتروموتور (گیرموتور) و خروجی شفت از دو طرف



KR..05

گیربکس کرانویل ورودی کوپل مستقیم با الکتروموتور (گیرموتور) و خروجی شفت و فلنج از دو طرف



KR..08

گیربکس کرانویل ورودی کوپل مستقیم با الکتروموتور (گیرموتور) و خروجی هالو شفت و فلنج از دو طرف



KR..0S

گیربکس کرانویل ورودی کوپل مستقیم با الکتروموتور (گیرموتور) و خروجی هالو شفت بونفیکس (شیرینک دیسک)



KR..0E

گیربکس کرانویل ورودی کوپل مستقیم با الکتروموتور (گیرموتور) و خروجی اکسترودری



KT..00

گیربکس هلیکال بول ورودی شافت و خروجی هالو شافت



KT..01

گیربکس هلیکال بول ورودی شافت و خروجی شافت



KT..02

گیربکس هلیکال بول ورودی شافت و خروجی شافت و فلنج



KT..03

گیربکس هلیکال بول ورودی شافت و خروجی هالو شافت و فلنج



KT..04

گیربکس هلیکال بول ورودی شافت و خروجی شافت از دو طرف



KT..05

گیربکس هلیکال بول ورودی شافت و خروجی شافت و فلنج از دو طرف



KT..08

گیربکس هلیکال بول ورودی شافت و خروجی هالو شافت و فلنج از دو طرف



KT..0S

گیربکس هلیکال بول ورودی شافت و خروجی هالو شفت بونفیکس (شیرینک دیسک)

KT..0E

گیربکس هلیکال بول ورودی شافت و خروجی اکسترودری



در صورتی‌که الکتروموتور و گیربکس بوسیله فلنج با یکدیگر کوپل شده باشند (الکتروگیربکس) از کد KV و در صورتیکه ورودی گیربکس فلنج مطابق با استاندارد IEC و بدون الکتروموتور باشد از کد KN استفاده می شود.



نحوه کد گذاری گیربکس های کرانویل پینیون برند ایلماز ترکیه

گیربکس های کرانویل پینیون ایلماز با توجه به نوع ورودی و خروجی کد گذاری می شوند. در زیر نحوه کد گذاری تمامی مدل های این گیربکس توضیح داده شده است.



KR373.02R-M2T1-3E90S/4C-L05

کد گیربکس

K

R

3

7

3

02

R

M2

T1

3

E90S

4C

L05

شماره آیتم

1

2

3

4

5

6

7

8

9

10

11

12

13



آیتم شماره 1: علامت اختصاری گیربکس های کرانویل برند ایلماز می باشد
آیتم شماره 2: نشان دهنده نوع ورودی گیربکس می باشد.

  • R : کوپل مستقیم با الکتروموتور (گیرموتور)
  • N : ورودی فلنج کوچک یا بزرگ مطابق با استاندارد IEC بدون الکتروموتور
  • V : ورودی فلنج و کوپل شده با الکتروموتور (الکتروگیربکس)
  • T : ورودی شفت

آیتم شماره 3: سایز هوزینگ و پوسته گیربکس که می تواند از 0 تا 8 باشد
آیتم شماره 4: کد بازنگری و سری ساخت گیربکس می باشد و ممکن است در آینده برای هر تغییری کد جدید ایجاد گردد
آیتم شماره 5: تعداد طبقات (استیج) گیربکس می باشد و می تواند از 2 تا 6 طبقه باشد
آیتم شماره 6: بیانگر نوع خروجی گیربکس می باشد:

  • 00 : خروجی هالو شفت
  • 01 : خروجی شفت
  • 02 : خروجی شفت به همراه فلنج
  • 03 : خروجی هالو شفت به همراه فلنج
  • 04 : خروجی با شفت در دو طرف
  • 05 : خروجی شفت به همراه فلنج در دو طرف
  • 08 : خروجی هالو شفت به همراه فلنج در دو طرف
  • 0S : خروجی هالو بونفیکس (شیرینک دیسک)
  • 0E : خروجی اکسترودری

آیتم شماره 7: بیانگر جهت شافت یا فلنج خروجی می باشد:

  • R : خروجی در سمت راست
  • L : خروجی از سمت چپ

آیتم شماره 8: بیانگر نحوه نصب گیربکس می باشد
آیتم شماره 9: بیانگر نحوه نصب بازوی گشتاوری بر روی گیربکس می باشد
آیتم شماره 10: نشان دهنده کلاس بازدهی الکتروموتور (IE3) می باشد. کلاس بازدهی می تواند از 1 تا 4 باشد.
آیتم شماره 11: نشان دهنده مشخصات الکتروموتور می باشد:

  • E : مدل الکتروموتور
  • 90 : اندازه فریم الکتروموتور
  • S : طول فریم (پوسته) الکتروموتور

آیتم شماره 12: نشان دهنده تعداد قطب و دور الکتروموتور می باشد
آیتم شماره 13: مشخص کننده نوع ترمز و میزان گشتاور آن می باشد:



L : ترمز الکتروموتور

L

ترمز 220 ولت فن دار

P

ترمز 24 ولت فن دار

S

ترمز 220 ولت بدون فن

Z

ترمز 24 ولت بدون فن

05 به معنای میزان گشتاور قابل تحمل ترمز است

00 : 5 نیوتن متر

10 : 100 نیوتن متر

01 : 10 نیوتن متر

20 : 200 نیوتن متر

02 : 25 نیوتن متر

30 : 300 نیوتن متر

04 : 40 نیوتن متر

40 : 400 نیوتن متر

05 : 50 نیوتن متر

50 : 500 نیوتن متر



سایز های مختلف گیربکس هلیکال بول ایلماز

گیربکس های نود درجه برند ایلماز در 9 سایز مختلف تولید می شوند. در جدول زیر قطر شافت و ماکزیمم توان ورودی به هر سایز گیربکس مشخص شده است.


سایز گیربکس

قطر شافت گیربکس (میلیمتر)

حداکثر توان ورودی (کیلو وات)

KR002…003

20

1.5

KR102…103

30

1.5

KR202…203…273…275…276

35

7.5

KR373…374…375…376

40

7.5

KR473…474…475…476

50

22

KR573…574…575…576

60

22

KR673…674…675…676

70

45

KR773…774…775…776

90

55

KR873…874…875…876

110

90



نحوه نصب الکتروگیربکس کرانویل پینیون ایلماز

الکتروگیربکس‌های کرانویل پینیون ایلماز قابل نصب در تمامی جهات ممکن و به صورت افقی و عمودی است.

در صورتی‌که نصب الکتروگیربکس در حالت M4 باشد، در برخی از سایزها و در نسبت تبدیل کمتر از 1:20 بهتر است از یک مخزن روغن خارجی جهت اطمینان از میزان روغن درون گیربکس استفاده کرد. در جدول زیر سایز گیربکس ها و ابعاد مخزن نشان داده شده است.

سایز گیربکس

D (mm)

H (mm)

K57..

100

150

K67.. , K77..

150

250

K87..

180

400



کاربرد الکتروگیربکس های کرانویل پینیون YILMAZ



  • انواع نوار نقاله و کانوایرهای سبک و سنگین
  • میکسرها
  • تیکنرها
  • ساخت ماشین آلات صنعتی
  • گیربکس های صنایع ذوب آهن
  • ساخت انواع ماشین آلات صنعتی
  • صنایع لاستیک سازی
  • صنایع نساجی
  • کارخانجات کاغذ سازی
  • صنایع دارویی و بهداشتی



قیمت گیربکس کرانویل پینیون ایلماز

هایپر صنعت دلکو، به عنوان عرضه کننده تجهیزات صنعتی، قیمت گیربکس کرانویل پینیون ایلماز را نیز مانند سایر تجهیزات، مقرون به صرفه و مناسب در نظر گرفته است. شما صنعتگران محترم می‌توانید برای کسب اطلاعات بیشتر در ارتباط با تهیه انواع تجهیزات صنعتی، کاربرد آنها و انتخاب بر اساس برند با کارشناسان و مشاوران دلکو صنعت تماس حاصل فرمایید.
