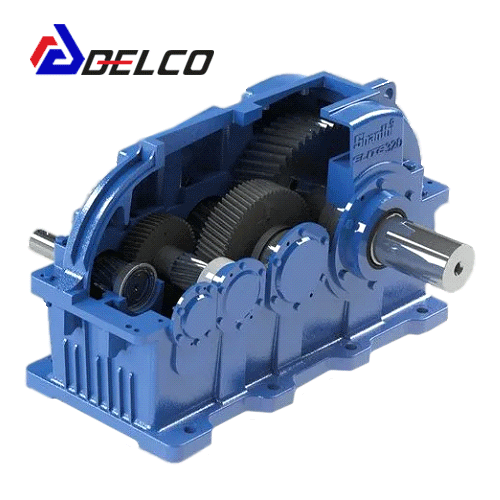

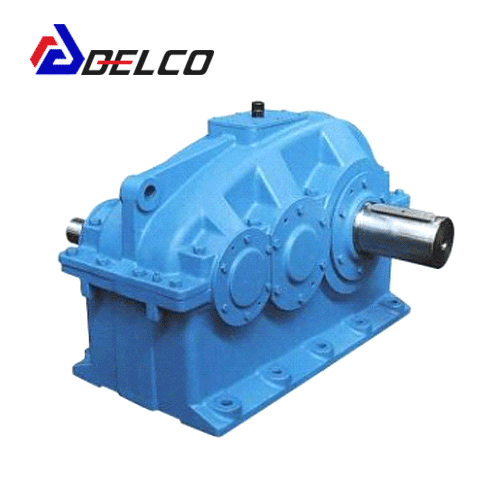

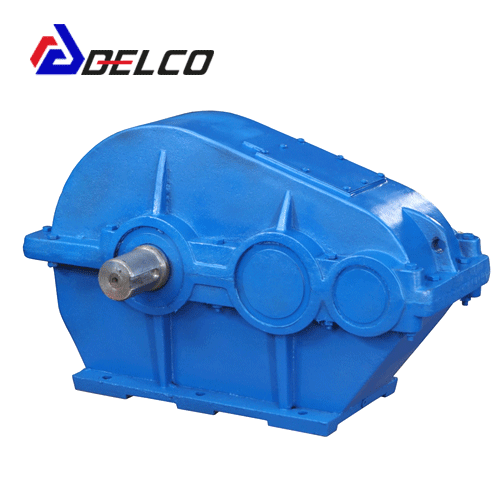

گیربکس قورباغه ای ایرانی طرح روسی

گیربکس صنعتی ایرانی مدل قورباغه ای با الگو برداری از نمونه های مشابه روسی و با کیفیت بالا تولید می شوند. این گیربکس ها در دو مدل دو ورودی و دو خروجی و یا دو ورودی و یک خروجی قابل عرضه می باشند. گیربکس صنعتی قورباغه‌ای یکی از انواع پرکاربرد گیربکس‌ها در صنایع سنگین و نیمه‌سنگین است که به دلیل طراحی خاص و عملکرد قدرتمند، جایگاه ویژه‌ای در سیستم‌های انتقال قدرت پیدا کرده است. این نوع گیربکس با بدنه‌ای فشرده و خروجی زاویه‌دار، به‌خصوص در فضاهای محدود یا نیازمند انتقال گشتاور در زوایای خاص، عملکردی بهینه ارائه می‌دهد. ساختار مقاوم و دنده‌های با کیفیت بالا باعث شده تا گیربکس قورباغه‌ای توانایی تحمل بارهای سنگین و کارکرد طولانی‌مدت را داشته باشد.

همچنین، قابلیت استفاده در شرایط محیطی مختلف از جمله رطوبت بالا، گردوغبار یا دمای زیاد، این مدل را به انتخابی ایده‌آل برای کارخانه‌ها، خطوط تولید، سیستم‌های بالابر، معادن و صنایع فولاد تبدیل کرده است. اگر به دنبال انتقال قدرت مطمئن و کم‌استهلاک در یک فضای فشرده هستید، گیربکس صنعتی قورباغه‌ای می‌تواند یک گزینه‌ی کاملاً حرفه‌ای و مهندسی‌شده برای نیاز شما باشد.  جهت دریافت مشاوره فنی و انتخاب سایز مناسب گیربکس قورباغه ای ایرانی با کارشناسان واحد گیربکس دلکو صنعت تماس بگیرید.

فروش گیربکس صنعتی قورباغه ای (گیربکس صنعتی روسی)

انواع گیربکس صنعتی قورباغه ای ایرانی در سایزهای مختلف (250 تا 650) موجود می باشد. گیربکس قورباغه ای که به نام گیربکس روسی و گیربکس شتری نیز شناخته می شود، یکی از انواع گیربکس صنعتی موجود در بازار است که با توجه به تحمل گشتاور و انتقال توان بالا کاربرد بسیاری در کارگاه‌ها و صنایع گوناگون دارد. این گیربکس ها در گذشته از روسیه وارد می شدند به همین دلیل همچنان با نام گیربکس روسی معروف هستند. در حال حاضر گیربکس قورباغه ای توسط کشورهای چین و ایران تولید می شود.

ویژگی گیربکس صنعتی قورباغه ای

گیربکس های قورباغه ای به صورت شافت موازی و یا اصطلاحا Z تولید می شوند و ورودی و خروجی شافت دار است. شافت ورودی و خروجی در گیربکس های روسی در یک جهت ولی در راستاهای مختلف هستند. این گیربکس ها معمولا دارای دو ورودی و دو خروجی می باشند. شافت الکتروموتور به وسیله کوپلینگ به شافت ورودی گیربکس وصل می شود و با توجه به نسبت تنبدیل گیربکس، در خروجی دور کاهش و گشتاور افزایش می یابد. هر چه دور خروجی گیربکس کمتر باشد گشتاور منتقل شده افزایش می یابد. قطر شافت خروجی گیربکس روسی از قطر شافت ورودی بیشتر است و هر چه قطر شافت خروجی بزرگتر باشد، گیربکس توانایی دریافت توان بالاتر و انتقال گشتاور بیشتری را دارد.

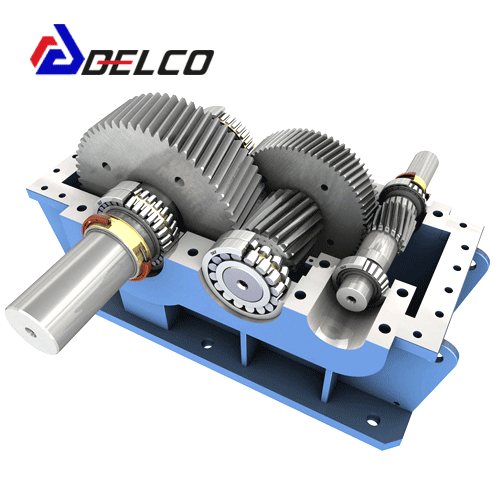

چرخ‌دنده های به کار رفته در گیربکس قورباغه ای ایرانی از نوع هلیکال و معمولا جناقی می باشد که در عین کاهش صدای کارکرد گیربکس، توانایی تحمل و انتقال گشتاورهای بالا را دارند.
شرکت دلکو صنعت به عنوان یکی از بزرگ ترین و معتبرترین شرکت های ایرانی در زمینه فروش انواع گیربکس صنعتی روسی آماده ارائه مشاوره فنی و راهنمایی به شما مشتریان گرامی جهت انتخاب و خرید انواع گیربکس قورباغه ای و صنعتی می باشد.

مشخصات فنی گیربکس صنعتی روسی

گیربکس‌های صنعتی روسی به دلیل طراحی مهندسی‌شده، کیفیت ساخت بالا و عمر طولانی، در بسیاری از صنایع سنگین و نظامی مورد استفاده قرار می‌گیرند. این گیربکس‌ها اغلب دارای بدنه‌ی چدنی یا فولادی مقاوم هستند و برای شرایط کاری سخت طراحی شده‌اند.

• پوسته از جنس چدن مقاوم در برابر ارتعاش
• چرخدنده ها از جنس فولاد آلیاژی و با استحکام بالا
• توان ورودی از 0.37 کیلووات تا 20 کیلووات
• نسبت تبدیل گیربکس از 1:8 تا 1:48 (سایرنسبت ها به صورت سفارشی قابل تامین است)
• قطر شافت ورودی از 30 میلیمتر تا 60 میلیمتر
• قطر شافت خروجی از 55 میلیمتر تا 110 میلیمتر
• سایز گیربکس از PM250 تا PM650
• قابلیت نصب به صورت افقی (سایر جهات با هماهنگی)

انواع گیربکس صنعتی قورباغه ای ایرانی

گیربکس‌های صنعتی قورباغه‌ای ساخت ایران، در چندین مدل و نوع مختلف تولید می‌شوند تا پاسخگوی نیازهای متنوع صنایع سبک و سنگین باشند. این محصولات، ضمن بهره‌گیری از فناوری مهندسی بومی، کیفیتی قابل رقابت با نمونه‌های خارجی داشته و در صنایعی نظیر فولاد، سیمان، معادن، ماشین‌سازی، و حمل‌ونقل صنعتی کاربرد دارند. انواع رایج گیربکس صنعتی قورباغه‌ای ایرانی عبارت‌اند از:

• گیربکس قورباغه‌ای حلزونی (Worm Gear)

ویژگی‌ها: زاویه خروجی ۹۰ درجه، حرکت نرم و بدون ضربه
کاربرد: نوار نقاله، بالابر، خطوط بسته‌بندی
مزیت: ابعاد جمع‌وجور و عملکرد بی‌صدا

• گیربکس قورباغه‌ای هلیکال (Helical Gear)

ویژگی‌ها: دنده‌های مورب، راندمان بالا
کاربرد: صنایع سنگین مانند فولاد و سیمان
مزیت: تحمل بار بالا و طول عمر بیشتر

• گیربکس قورباغه‌ای دو مرحله‌ای

ویژگی‌ها: ترکیبی از دو نوع گیربکس برای افزایش نسبت تبدیل
کاربرد: دستگاه‌های صنعتی نیازمند گشتاور بالا
مزیت: توانایی انتقال قدرت با دقت بیشتر

• گیربکس قورباغه‌ای سفارشی‌سازی‌شده

ویژگی‌ها: طراحی بر اساس نیاز مشتری
کاربرد: خطوط خاص تولید یا ماشین‌آلات غیر استاندارد
مزیت: تطبیق‌پذیری بالا با شرایط محیطی و مهندسی پروژه

تولیدکنندگان ایرانی همچون شاکرین، شاکری، پارس‌گیربکس، و روانکار نوین با بهره‌گیری از تجهیزات مدرن و کنترل کیفی مستمر، توانسته‌اند گیربکس‌های قورباغه‌ای متنوعی تولید کنند که هم از نظر اقتصادی مقرون‌به‌صرفه‌اند و هم در زمینه خدمات پس از فروش و تأمین قطعات، برتری دارند.

گیربکس های صنعتی روسی یا شتری به صورت روتین در 5 سایز و تیپ مختلف تولید می شوند و با کد اختصاری PM نمایش داده می شوند:

• PM250
• PM350
• PM400
• PM500
• PM650

همچنین سایز PM850 و PM1000 به صورت سفارشی تولید و عرضه می شود. در جدول زیر مشخصات فنی مربوط به هر سایز نشان داده شده است:

وزن گیربکس صنعتی روسی

گیربکس های صنعتی روسی یا قورباغه ای از طریق وزن خود نیز از یکدیگر متمایز می شوند. هر چه سایز گیربکس بالاتر باشد، وزن آن بیشتر و قابلیت تحمل گشتاور بالاتری را دارد.

گیربکس‌های صنعتی روسی معمولاً در رده‌ی تجهیزات سنگین طبقه‌بندی می‌شوند و وزن آن‌ها بسته به مدل، نوع دنده، اندازه پوسته، نسبت تبدیل و توان قابل انتقال بسیار متغیر است. این گیربکس‌ها اغلب برای کاربردهای سنگین مانند معادن، فولادسازی، نیروگاه‌ها و خطوط انتقال قدرت در مقیاس بزرگ طراحی شده‌اند؛ بنابراین وزن آن‌ها می‌تواند از ۵۰ کیلوگرم تا بیش از ۳۰۰۰ کیلوگرم متغیر باشد.

به‌طور مثال:

• مدل‌های کوچک با توان 3 تا 7.5 کیلووات حدود 70 تا 150 کیلوگرم وزن دارند.
• مدل‌های متوسط با توان 15 تا 55 کیلووات بین 200 تا 800 کیلوگرم وزن دارند.
• گیربکس‌های سنگین با توان بالای 100 کیلووات گاهی تا 2 تا 3 تن (2000 تا 3000 کیلوگرم) وزن دارند.

جنس بدنه (معمولاً چدن یا فولاد ریخته‌گری)، ضخامت دیواره‌ها، نوع خنک‌کننده، تعداد طبقات دنده و قطعات جانبی مثل فلنج‌ها و شفت‌ها نیز نقش مؤثری در تعیین وزن نهایی گیربکس دارند. برای نصب و راه‌اندازی این تجهیزات سنگین معمولاً به جرثقیل سقفی یا لیفتراک نیاز است. به همین دلیل، وزن گیربکس صنعتی روسی یکی از عوامل مهم در طراحی زیرساخت نصب و جانمایی تجهیزات در کارخانه‌ها محسوب می‌شود.


مزایای استفاده از گیربکس صنعتی طرح روسی

• قابلیت استفاده در شرایط کاری سخت و کارکرد دائم
• سرویس و نگهداری راحت
• قیمت مناسب به نسبت سایر گیربکس های صنعتی
• نحوه نصب آسان
• میزان صدا و نویز قابل قبول
• در دسترس بودن و تعویض سریع در صورت خرابی
• کوچک و کم حجم بودن با توجه به میزان گشتاور قابل انتقال

کاربرد گیربکس قورباغه ای روسی

این گیربکس ها به دلیل کیفیت و طول عمر بالاتر نسبت به گیربکس حلزونی، گیربکس کرانویل و گیربکس شافت مستقیم، جایگزین مناسبی برای آن ها می باشند. در زیر بخشی از صنایع و دستگاه هایی که گیربکس های قورباغه ای روسی در آن ها کاربرد دارد بیان شده است:

• گیربکس نوار نقاله یا کانوایر (صنایع فولاد و ذوب آهن)
• گیربکس انواع میکسر (صنایع تصفیه آب و فاضلاب)
• قابلیت استفاده در انواع دستگاه های سنگ شکن
• جایگزین مناسب برای گیربکس های حلزونی
• گیربکس محرک و جابه جا کننده رمپ و لنگر کشتی (صنایع کشتیرانی)
• قابل استفاده برای چرخاندن انواع درام ها و رولیک های کوچک و بزرگ

نسبت تبدیل گیربکس قورباغه ای ایرانی

گیربکس های قورباغه ای روسی در 9 نسبت تبدیل 8.3 , 10.5 , 12.64 , 15.75 , 20.49 , 23.34 , 31.5 , 40.17 , 48.57 تولید می شوند.

قیمت انواع گیربکس قورباغه ای ایرانی

گیربکس های روسی ساخت ایران با توجه به کیفیت و سایز خود قیمت گذاری می شوند. در جدول زیر قیمت سایزهای مختلف این گیربکس نشان داده شده است. قیمت گیربکس قورباغه‌ای ایرانی بسته به نوع، توان، نسبت تبدیل، برند سازنده و متریال به‌کاررفته می‌تواند متغیر باشد. این مدل از گیربکس‌ها در صنایع سبک تا سنگین کاربرد دارند و با توجه به نیاز بازار داخلی، تولیدکنندگان ایرانی تلاش کرده‌اند تا محصولاتی مقرون‌به‌صرفه، باکیفیت و قابل رقابت با نمونه‌های خارجی ارائه دهند. جهت کسب اطلاع از جدیدترین قیمت گیربکس قورباغه ای روسی و دریافت مشاوره فنی برای انتخاب گیربکس صنعتی مناسب، با کارشناسان و متخصصان دلکو صنعت تماس بگیرید.
