گیربکس صنعتی

گیربکس صنعتی یکی از اجزای اصلی سیستم‌ های انتقال قدرت در ماشین‌ آلات سنگین و خطوط تولید است که وظیفه آن کاهش یا افزایش سرعت چرخش، تغییر گشتاور خروجی و تطبیق عملکرد موتور با نیاز واقعی تجهیزات مصرف‌ کننده است. در بسیاری از ماشین‌ آلات صنعتی، الکتروموتور به تنهایی قادر به تأمین شرایط کاری مورد نیاز نیست؛ زیرا موتور معمولاً با سرعت ثابت و گشتاور مشخص کار می‌ کند، در حالی که تجهیزات صنعتی مانند نوار نقاله، میکسر، آسیاب، جرثقیل، پمپ‌ ها و ماشین‌ آلات فرآیندی به سرعت و نیروی متفاوتی نیاز دارند. گیربکس با استفاده از مجموعه‌ ای از چرخ‌دنده‌ های مهندسی‌ شده این اختلاف را جبران کرده و انتقال توان را با راندمان بالا انجام می‌ دهد. ساختار گیربکس صنعتی شامل قطعاتی مانند چرخ‌ دنده‌ ها، شفت‌ ها، یاتاقان‌ ها، پوسته، سیستم روانکاری و آب‌ بندی است که طراحی هر بخش تأثیر مستقیمی بر طول عمر و قابلیت اطمینان دستگاه دارد. انتخاب نوع گیربکس، نسبت تبدیل، توان ورودی، گشتاور مورد نیاز، شرایط محیطی و نحوه نصب از مهم‌ ترین پارامتر هایی هستند که هنگام خرید باید بررسی شوند. در صنایع مختلف مانند فولاد، سیمان، معدن، نفت و گاز، پتروشیمی، صنایع غذایی و خطوط بسته‌ بندی، استفاده از گیربکس مناسب باعث کاهش استهلاک تجهیزات، افزایش بهره‌ وری تولید و جلوگیری از توقف‌ های ناخواسته می‌ شود. به همین دلیل انتخاب گیربکس صنعتی تنها بر اساس توان موتور انجام نمی‌ شود و نیازمند بررسی دقیق شرایط کاری و فرآیند صنعتی است.


گیربکس صنعتی دستگاهی مکانیکی است که برای انتقال نیرو از یک شفت (محور) چرخان به شفت دیگر در ماشین آلات صنعتی استفاده می‌ شود. وظیفه اصلی گیربکس کنترل سرعت و گشتاور ورودی و تنظیم آن به میزان دلخواه است. به عبارت دیگر، گیربکس ها می توانند سرعت چرخش را کاهش یا افزایش داده و گشتاور را به طور متناسب تغییر دهند. شرکت دلکو صنعت ارائه دهنده انواع گیربکس صنعتی کرانویل و شافت موازی در برند های مختلف است. جهت کسب اطلاعات بیشتر در زمینه انتخاب گیربکس کرانویل مناسب و دریافت مشاوره رایگان با متخصصان و کارشناسان دلکو صنعت تماس بگیرید.

گیربکس صنعتی چیست؟

گیربکس صنعتی Industrial Gearbox با توجه به ابعاد و وزنی که دارد قدرتمند ترین نوع گیربکس موجود در صنعت است که توسط شرکت دلکو صنعت به بازار عرضه می شود. گیربکس‌ صنعتی بیشترین گشتاور ممکن را در خروجی خود منتقل می کنند. این گیربکس ها با توجه به ابعاد بزرگ و وزن بالایی که دارند در صنایع مادر و دستگاه های بزرگ که محدودیت فضا نداشته باشیم به کار گرفته می‌ شوند. گیربکس صنعتی یک تجهیز مکانیکی برای انتقال و تغییر ویژگی‌ های توان تولید شده توسط موتور است که با استفاده از مجموعه‌ ای از چرخ‌ دنده‌ ها، شفت‌ ها و یاتاقان‌ ها، سرعت دوران را کاهش داده و گشتاور خروجی را افزایش می‌ دهد. در بسیاری از ماشین‌ آلات صنعتی، الکتروموتور با سرعت بالا و گشتاور مشخص کار می‌ کند، اما تجهیزات مصرف‌ کننده مثل نوار نقاله، میکسر، کوره، آسیاب، جرثقیل و ماشین‌ آلات فرآیندی به نیروی چرخشی متفاوتی نیاز دارند. گیربکس صنعتی بین موتور و دستگاه قرار می‌ گیرد تا این اختلاف را جبران کرده و توان را متناسب با نیاز ماشین منتقل کند.

عملکرد گیربکس بر پایه تغییر نسبت انتقال نیرو انجام می‌ شود. زمانی که چرخ‌ دنده محرک کوچک‌ تر از چرخ‌ دنده خروجی باشد، سرعت کاهش پیدا کرده و در مقابل گشتاور افزایش می‌ یابد. این ویژگی باعث می‌ شود تجهیزات صنعتی بتوانند بار های سنگین را با فشار کمتر روی موتور جابه‌جا کنند. به همین دلیل گیربکس‌ ها در خطوط تولیدی که نیاز به حرکت یکنواخت، قدرت بالا و کارکرد مداوم دارند، نقش حیاتی دارند. گیربکس‌ های صنعتی در مدل‌ های مختلفی مانند گیربکس هلیکال، حلزونی، خورشیدی، کرانویل پینیون، آویز (شافت موازی) و گیربکس‌ های ترکیبی تولید می‌ شوند. هر مدل برای شرایط خاصی از نظر میزان بار، سرعت، فضای نصب، راندمان و محیط کاری طراحی شده است. برای مثال در صنایع فولاد و معدن معمولاً گیربکس‌ هایی با گشتاور بالا و ساختار مقاوم استفاده می‌ شوند، در حالی که در صنایع غذایی و دارویی، بهداشت، جنس بدنه و قابلیت شست‌ و شو اهمیت بیشتری دارد. به عنوان مثال، گیربکس قورباغه ای ایرانی طرح روسی به دلیل طراحی مهندسی شده، کیفیت ساخت بالا و عمر طولانی، در بسیاری از صنایع سنگین و نظامی مورد استفاده قرار می گیرد. انتخاب صحیح گیربکس صنعتی نیازمند بررسی پارامتر هایی مانند توان موتور، گشتاور خروجی، ضریب کار، نوع بار، ساعات کارکرد، دمای محیط، نحوه نصب و شرایط نگهداری است. انتخاب اشتباه می‌ تواند باعث افزایش مصرف انرژی، خرابی چرخ‌ دنده‌ ها، داغ شدن گیربکس و توقف خط تولید شود. به همین دلیل در خرید گیربکس صنعتی باید علاوه بر مشخصات فنی، تجربه سازنده و خدمات پشتیبانی نیز مورد توجه قرار گیرد.

انواع گیربکس صنعتی با توجه به خروجی

انتخاب گیربکس صنعتی فقط بر اساس توان موتور انجام نمی‌ شود؛ یکی از پارامتر های مهم در انتخاب صحیح، نوع خروجی گیربکس و نحوه انتقال نیرو به ماشین‌ آلات است. شفت خروجی، فلنج خروجی یا سیستم اتصال گیربکس باید با ساختار مکانیکی دستگاه مصرف‌ کننده هماهنگ باشد تا انتقال گشتاور بدون ایجاد فشار اضافی، لرزش و استهلاک انجام شود. در صنایع مختلف، نوع خروجی گیربکس با توجه به فضای نصب، نوع بار، میزان گشتاور مورد نیاز و روش اتصال به تجهیزات انتخاب می‌ شود. برای مثال در نوار نقاله‌ ها معمولاً گیربکس‌ هایی با خروجی شافت مستقیم یا هالو شافت استفاده می‌ شوند، در حالی که در ماشین‌ آلاتی مانند میکسر ها و همزن‌ های صنعتی ممکن است خروجی فلنج‌ دار یا شافت‌ دار برای تحمل بار های شعاعی و محوری مناسب‌ تر باشد. معمولا گیربکس صنعتی براساس شکل ظاهری و نوع ورودی و خروجی آن تقسیم بندی می شود. در زیر به انواع گیربکس صنعتی از نظر ظاهری اشاره شده است. گیربکس‌ های صنعتی با توجه به نوع خروجی در مدل‌ های مختلفی مانند شافت مستقیم، هالو شافت، فلنجی، پایه‌ دار و شافت موازی تولید می‌ شوند. هر کدام از این طراحی‌ ها برای شرایط نصب و نوع بار مشخصی کاربرد دارند. در کنار این مدل‌ ها، گیربکس دور متغیر نیز برای کاربرد هایی که نیاز به تنظیم سرعت خروجی دارند استفاده می‌ شود. این نوع گیربکس امکان تغییر دور خروجی متناسب با فرآیند کاری را فراهم کرده و در ماشین‌ آلاتی مانند میکسر ها، خطوط بسته‌ بندی و تجهیزات تولیدی کاربرد دارد. انتخاب نوع خروجی گیربکس باید بر اساس میزان گشتاور، نحوه اتصال، فضای نصب و شرایط کاری انجام شود.

• گیربکس صنعتی شافت موازی یا Z

ورودی و خروجی در این نوع گیربکس با یک دیگر موازی می باشد. ورودی و خروجی می تواند به صورت هالو و یا شافت دار باشد. در این مدل می توان دو ورودی و دو خروجی به دست آورد.
 چرخ‌ دنده های از نوع هلیکال ساده و یا هلیکال جناقی هستند که تحمل گشتاور بالایی دارد.

• گیربکس صنعتی 90 درجه

ورودی و خروجی در این مدل بر یکدیگر عمود هستند. گیربکس صنعتی 90 درجه می تواند یک ورودی و دو خروجی و یا دو ورودی و یک خروجی داشته باشد. علاوه بر چرخ‌ دنده های هلیکال یا جناقی یک زوج چرخ‌ دنده مخروجی نیز وجود دارد که دور و گشتاور خروجی را 90 درجه تغییر جهت می دهد.

ورودی گیربکس‌ صنعتی می تواند فلنج جهت کوپل با دستگاه مولد توان مانند هیدروموتور و الکتروموتور باشد و یا به صورت هالو جهت ورودی شافت باشد. البته متداول ترین نوع ورودی، شافت دار است که می توان با استفاده از انواع کوپلینگ توان را به آن انتقال داد. همواره توصیه می شود که از کوپلینگ هیدرولیک جهت نصب آن استفاده شود تا از انتقال شوک و لرزش به جلوگیری شود.

انواع گیربکس صنعتی بر اساس نسبت تبدیل و سایز

انتخاب گیربکس فقط به مشخص کردن نوع آن، مثل حلزونی، شافت مستقیم یا کرانویل پینیون، محدود نمی‌ شود. دو پارامتر نسبت تبدیل و سایز گیربکس صنعتی مستقیماً بر دور خروجی، گشتاور قابل‌ تحمل، ابعاد نصب و عملکرد مجموعه اثر می‌ گذارند. اگر نسبت تبدیل کمتر از نیاز انتخاب شود، سرعت خروجی بالا می‌ ماند و دستگاه به گشتاور لازم نمی‌ رسد. در مقابل، نسبت تبدیل بسیار بالا می‌ تواند دور خروجی را بیش از اندازه کاهش دهد و راندمان خط را مختل کند. سایز گیربکس صنعتی هم صرفاً بیانگر ابعاد پوسته نیست. هر سایز محدوده مشخصی از گشتاور، توان ورودی، قطر شافت و ظرفیت بارگذاری را پوشش می‌ دهد. در تجهیزات کم‌ حجم مثل نوار نقاله‌ های سبک، دستگاه‌ های بسته‌ بندی و میکسر های کوچک، انواع گیربکس صنعتی کوچک برای کاهش دور و افزایش گشتاور به کار می‌ روند. همچنین گیربکس صنعتی بزرگ برای انتقال گشتاور بالا در تجهیزاتی مانند بالمیل، آسیاب، کانوایر سنگین، جرثقیل و خطوط فولاد و معدن استفاده می‌ شود. یکی دیگر از روش های طبقه بندی گیربکس های صنعتی براساس تعداد طبقات و محور های آن می باشد که به صورت مستقیم با نسبت تبدیل گیربکس در ارتباط است. هر چه نسبت تبدیل گیربکس بالاتر باشد، تعداد محور های گیربکس نیز افزایش می یابد.

گیربکس صنعتی دو محور

گیربکس صنعتی دو محوره عموما برای نسبت تبدیل های پایین تا 1:10 استفاده می شود.

• گیربکس صنعتی سه محور

گیربکس صنعتی سه محوره برای نسبت تبدیل های متوسط تا حدود 1:80 مورد استفاده قرار می گیرد.

• گیربکس صنعتی چهار محور

گیرکس صنعتی چهار محوره برای نسبت تبدیل های بالا، دور های پایین و انتقال گشتاور های بالا استفاده می شود.

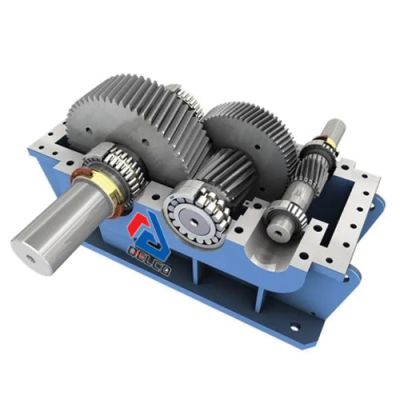

اجزای گیربکس صنعتی

گیربکس صنعتی مجموعه‌ ای از قطعات مکانیکی دقیق است که وظیفه انتقال، تغییر سرعت و افزایش گشتاور خروجی موتور را بر عهده دارد. عملکرد صحیح یک گیربکس فقط به کیفیت چرخ‌ دنده‌ ها وابسته نیست؛ بلکه هماهنگی تمام اجزای داخلی مانند شفت، یاتاقان، پوسته، سیستم روانکاری و آب‌ بندی، تعیین‌ کننده عمر کاری و راندمان آن است. خرابی هر کدام از این قطعات می‌ تواند باعث افزایش صدا، لرزش، داغ شدن گیربکس و حتی توقف خط تولید شود. در صنایع سنگین مانند فولاد، سیمان، معدن، نفت و گاز و صنایع فرآیندی، گیربکس‌ ها معمولاً به صورت مداوم و تحت بار بالا کار می‌ کنند. به همین دلیل شناخت اجزای اصلی گیربکس صنعتی به مهندسان تعمیرات و خرید کمک می‌ کند تا هنگام انتخاب، نصب و نگهداری، تصمیم دقیق‌ تری داشته باشند. اطلاع از اجزا و قطعات به کار رفته در گیربکس صنعتی، به نگهداری مناسب و تعمیرات احتمالی آن کمک شایان می کند.

در زیر اجزای اصلی هر گیربکس صنعتی نشان داده شده است.

• شافت ورودی
• آب بند
• بیرینگ ها و یاتاقان ها
• چرخ‌ دنده ها
• محورها
• شافت خروجی
• پوسته

در صورتی که گیربکس شامل توان حرارتی شود، استفاده از سیستم خنک کننده برای آن ضروریست. برای درک بهتر علت خرابی تجهیزات، مقاله «بررسی رایج‌ ترین خرابی‌ های گیربکس صنعتی در کارخانه» را بخوانید تا با نحوه آسیب‌ دیدگی اجزای گیربکس صنعتی و راهکار های پیشگیری از آن آشنا شوید.

بررسی مشخصات فنی گیربکس صنعتی

بررسی مشخصات فنی گیربکس صنعتی پیش از خرید، از انتخاب مدلی با گشتاور نا کافی، ابعاد نامتناسب یا مصرف انرژی بالا جلوگیری می‌ کند. نخست باید توان و دور الکتروموتور، سرعت مورد نیاز دستگاه و نوع بار مشخص شود. نسبت تبدیل از تقسیم دور ورودی بر دور خروجی به دست می‌ آید و تعیین می‌ کند سرعت موتور تا چه اندازه کاهش یابد. با کاهش دور، گشتاور خروجی افزایش پیدا می‌ کند؛ اما مقدار واقعی آن به راندمان گیربکس هم وابسته است.

گشتاور نامی و حداکثر گشتاور قابل‌ تحمل باید با بار دائم، شوک‌ های راه‌ اندازی و تعداد استارت‌ ها هماهنگ باشند. در تجهیزاتی مثل کانوایر، بالمیل، جرثقیل و دستگاه پرس، انتخاب صرفاً براساس توان موتور کافی نیست. ضریب سرویس، ساعات کار روزانه و ماهیت بار هم باید در سایز بندی گیربکس صنعتی لحاظ شوند. نوع شافت ورودی و خروجی، قطر شافت، فلنج، موقعیت نصب و جهت چرخش از دیگر مشخصات مهم هستند. سطح صدای مجاز، دمای کاری، جنس پوسته، نوع روانکار و کلاس حفاظتی الکتروموتور هم روی دوام مجموعه اثر می‌ گذارند. بررسی کاتالوگ و پلاک فنی، ریسک شکست دنده، داغ‌ شدن و توقف خط تولید را کاهش می‌ دهد. برای شناخت تأثیر ظرفیت، گشتاور، نسبت تبدیل و روان‌ کاری بر قفل شدن دستگاه، مقاله «چرا گیربکس صنعتی گیرپاژ می‌کند؟» را در ادامه مبحث بررسی مشخصات فنی گیربکس صنعتی مطالعه کنید.

نکاتی در مورد گیربکس صنعتی

انتخاب و بهره‌ برداری درست از گیربکس صنعتی، مستقیماً بر گشتاور خروجی، مصرف انرژی و پایداری خط تولید اثر می‌ گذارد. بیشتر خرابی‌ های چرخ‌ دنده، بلبرینگ و شافت به کیفیت پایین دستگاه مربوط نیست؛ انتخاب اشتباه نسبت تبدیل، ضریب سرویس ناکافی، روان‌ کاری نامناسب یا نصب غیر اصولی هم می‌ تواند عمر گیربکس را به‌ شدت کاهش دهد.

• با توجه به وزن بالای گیربکس و ابعاد بزرگ آن، امکان لرزش در گیربکس وجود دارد. دقت در نصب صحیح و همتراز بودن گیربکس از اهمیت بالایی برخوردار است
• گیربکس های صنعتی به دلیل چرخ‌ دنده های بزرگی که جهت انتقال گشتاور های بالا دارند، نسبت به سایر گیربکس دمای بالاتری دارند. استفاده از یک سیستم خنک کننده خارجی به کاهش دمای آن کمک می کند.
• این گیربکس ها نسبت به سایر گیربکس ها صدای بالاتری دارند که ناشی از تماس دنده های آن با یکدیگر است.
• استفاده از روغن مناسب و مقدار کافی جهت کارکرد مناسب از اهمیت بالایی برخوردار است.

کاربرد گیربکس صنعتی در صنایع مختلف

کاربرد انواع گیربکس صنعتی شامل کاهش دور، افزایش گشتاور و انتقال توان در نوار نقاله، میکسر، آسیاب، جرثقیل و دستگاه‌ های پرس است. گیربکس صنعتی با تنظیم سرعت و افزایش گشتاور، توان الکتروموتور را متناسب با نیاز دستگاه منتقل می‌ کند. انتخاب نوع، نسبت تبدیل و سایز گیربکس باید با شرایط بار، تعداد ساعات کار و شوک‌ های مکانیکی هماهنگ باشد.

• کانوایر بزرگ: در نوار نقاله‌ های سنگین معدنی و خطوط انتقال مواد، گیربکس صنعتی باید گشتاور راه‌ اندازی بالا، تحمل بار ضربه‌ ای و قابلیت کار مداوم داشته باشد. به عنوان مثال، گیربکس صنعتی ایلماز در کانوایر های بزرگ برای انتقال قطعات سنگین استفاده می شود.
• بالمیل و آسیاب: این تجهیزات به گیربکس مقاوم در برابر بار های سنگین، ارتعاش و کارکرد طولانی نیاز دارند. انتخاب نادرست باعث داغ‌ شدن، سایش دنده و کاهش راندمان می‌ شود.
• صنایع نفت و پتروشیمی: گیربکس‌ ها در میکسر، فن، پمپ و تجهیزات انتقال مواد استفاده می‌ شوند و باید با دمای محیط، شرایط خورنده و الزامات ایمنی سازگار باشند.
• صنایع تولید آرد: در آسیاب، بالابر، میکسر و کانوایر، عملکرد نرم، صدای کم و جلوگیری از ورود گرد و غبار اهمیت دارد.
• صنایع موارد غذایی: گیربکس صنعتی در خطوط بسته‌ بندی، میکسر و نوار نقاله به کار می‌ رود. قابلیت شست‌ و شو، روغن مناسب و بدنه مقاوم در برابر خوردگی باید بررسی شود.
• دستگاه پرس: این کاربرد به گشتاور بالا، کنترل دقیق حرکت و مقاومت در برابر شوک نیاز دارد.
• جرثقیل: گیربکس جرثقیل باید توان تحمل استارت‌ های مکرر، بار معلق و ترمزگیری را داشته باشد. ضریب سرویس، ایمنی و کیفیت ترمز در انتخاب آن تعیین‌ کننده است.

مزایای استفاده از گیربکس صنعتی

گیربکس صنعتی سرعت و گشتاور الکتروموتور را با نیاز واقعی دستگاه هماهنگ می‌ کند. بیشتر تجهیزات مثل نوار نقاله، میکسر، آسیاب، بالمیل، جرثقیل و دستگاه پرس به دور پایین و گشتاور بالا نیاز دارند؛ شرایطی که موتور به‌ تنهایی قادر به تأمین آن نیست. استفاده از گیربکس مناسب، امکان انتقال کنترل‌ شده توان را فراهم کرده و از وارد شدن فشار ناگهانی به اجزای مکانیکی جلوگیری می‌ کند. برای مثال، گیربکس صنعتی قورباغه ای چینی به دلیل ساختار مقاوم، توان انتقال گشتاور بالا و طراحی مناسب برای کاربری های سنگین، در بسیاری از صنایع مورد استفاده قرار می گیرد.

افزایش گشتاور خروجی، کنترل دقیق سرعت و بهبود راندمان خط، از مهم‌ ترین مزایای استفاده از گیربکس صنعتی هستند. انتخاب درست نسبت تبدیل باعث می‌ شود دستگاه در دور طراحی‌ شده کار کند و کیفیت فرایند ثابت بماند. برای نمونه، در یک میکسر صنعتی، سرعت بیش‌ از حد می‌ تواند اختلاط را مختل کند؛ در حالی‌ که گیربکس با ایجاد دور مناسب، گشتاور لازم برای حرکت مواد سنگین را تأمین می‌ کند.

گیربکس صنعتی مناسب، استهلاک الکتروموتور، کوپلینگ، شافت و تجهیزات متصل را هم کاهش می‌ دهد. این مزیت به کاهش توقف‌ های ناخواسته و هزینه تعمیرات کمک می‌ کند. مدل‌ های حلزونی برای کاربرد های سبک‌ تر و نصب فشرده، گیربکس‌ های شافت مستقیم برای کارکرد مداوم و مدل‌ های کرانویل پینیون یا خورشیدی برای بار های سنگین مناسب‌ ترند.

خرید گیربکس صنعتی

خرید گیربکس صنعتی فقط انتخاب یک مدل بر اساس توان موتور نیست. بسیاری از خرابی‌ های زود هنگام گیربکس در کارخانه‌ ها به دلیل انتخاب اشتباه نسبت تبدیل، گشتاور، نوع خروجی یا عدم توجه به شرایط کاری اتفاق می‌ افتد. ممکن است یک گیربکس از نظر توان اسمی مناسب باشد، اما در شرایط واقعی مانند بار های ضربه‌ ای، کارکرد مداوم، دمای بالا یا محیط‌ های آلوده نتواند عملکرد قابل قبولی داشته باشد. برای انتخاب گیربکس صنعتی مناسب باید ابتدا مشخص شود تجهیز مورد نظر چه کاری انجام می‌ دهد، چه مقدار نیرو نیاز دارد و در چه شرایطی کار می‌ کند. پارامتر هایی مانند نوع ماشین، سرعت ورودی، دور خروجی، گشتاور، نحوه نصب، میزان بار و ساعات کارکرد، نقش اصلی در انتخاب گیربکس دارند. شرکت دلکو صنعت مفتخر است که به عنوان بزرگترین هایپر صنعت و وارد کننده تجهیزات صنعتی، انواع گیربکس را در اختیار کارخانجات و صنایع بزرگ و کوچک قرار دهد. برای آشنایی بیشتر با بهترین برند های گیربکس صنعتی در ایران، مقاله مربوطه را مطالعه کنید.

مانند قیمت سایر گیربکس ها، قیمت این محصول که توسط دلکو صنعت در نظر گرفته شده نیز مناسب و مقرون به صرفه است شما عزیزان می توانید جهت کسب اطلاعات بیشتر درباره انتخاب گیربکس‌ صنعتی مناسب از برند های مختلف و اطلاع از آخرین قیمت ها با کارشناسان و متخصصان شرکت دلکو صنعت تماس حاصل فرمایید و از مشاوره رایگان بهره مند شوید.

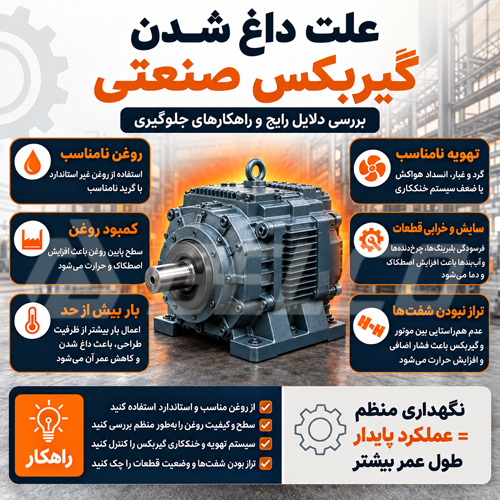

علت داغ شدن گیربکس صنعتی

داغ شدن گیربکس صنعتی یکی از مشکلات رایج در صنایع مختلف است که در صورت بی‌ توجهی می‌ تواند منجر به کاهش عمر مفید قطعات، افت بازدهی و حتی توقف خط تولید شود. علت اصلی این افزایش دما معمولاً به افزایش اصطکاک داخلی، ناکارآمدی سیستم روانکاری، یا بارگذاری بیش از حد مربوط می‌ شود. یکی از دلایل مهم، استفاده از روغن نامناسب یا کاهش سطح و کیفیت روانکار در گیربکس است. روانکاری ناکافی باعث افزایش اصطکاک بین چرخ‌ دنده‌ ها و یاتاقان‌ ها شده و دما را به سرعت بالا می‌ برد. همچنین در مواردی که گیربکس زیر بار بیش از حد مجاز یا در سرعت‌ های خارج از محدوده طراحی‌ شده کار می‌ کند، حرارت زیادی تولید می‌ شود.

طراحی غیر اصولی یا تهویه نامناسب نیز ممکن است باعث تجمع گرما در پوسته گیربکس شود. علاوه‌ بر این، خرابی بلبرینگ‌ ها یا مشکلات در تنظیم لقی بین دنده‌ ها نیز نقش مهمی در افزایش دما دارند. برای جلوگیری از این مشکل، باید نظارت منظم بر وضعیت روانکار، بار کاری، سیستم تهویه و بازبینی اجزای داخلی گیربکس انجام شود. همچنین استفاده از سنسور های حرارتی و تحلیل ارتعاش می‌ تواند به تشخیص زودهنگام مشکلات کمک کند. جهت جلوگیری از داغ شدن این محصول بهتر است مقاله «روش‌ های خنک کردن گیربکس صنعتی» مطالعه بفرمایید.

اصول کوپل کردن گیربکس صنعتی با الکتروموتور

کوپل کردن گیربکس صنعتی با الکتروموتور باید طوری انجام شود که توان بدون ایجاد بار اضافی، لرزش یا ضربه به شافت ورودی منتقل شود. قبل از نصب، توان و دور موتور، نسبت تبدیل گیربکس، گشتاور راه‌ اندازی و قطر شافت‌ ها بررسی شود. نامتناسب بودن الکتروموتور و گیربکس می‌ تواند باعث شکست شافت، سایش دنده‌ ها و خرابی زود هنگام بلبرینگ شود.

در اتصال مستقیم با کوپلینگ، هم‌ راستایی محوری و زاویه‌ ای دو شافت اهمیت زیادی دارد. حتی مقدار کمی نا هم‌ راستایی، ارتعاش و دمای یاتاقان‌ ها را افزایش می‌ دهد. شاسی باید تراز و بدون تاب باشد و پس از بستن پیچ‌ های پایه، هم‌ راستایی دوباره کنترل شود. استفاده از کوپلینگ انعطاف‌ پذیر بخشی از ضربه‌ های راه‌ اندازی را جذب می‌ کند، اما جایگزین تنظیم دقیق محور نیست. برای نصب پولی و تسمه، میزان کشش تسمه و محل قرارگیری پولی روی شافت کنترل شود. سفتی بیش‌ از حد تسمه، بار شعاعی زیادی به بلبرینگ گیربکس صنعتی وارد می‌ کند. خار، بوش و پیچ‌ های اتصال هم باید متناسب با گشتاور انتخاب شوند. پیش از راه‌ اندازی، سطح روغن، جهت چرخش موتور و وضعیت حفاظ کوپلینگ بررسی شود. تست اولیه بدون بار و سپس افزایش تدریجی بار، امکان شناسایی صدای غیر عادی، لرزش یا افزایش دما را پیش از شروع کار مداوم فراهم می‌ کند.

چه زمانی گیربکس صنعتی جایگزین مناسب‌ تری برای گیربکس حلزونی است؟

گیربکس حلزونی برای کاهش دور زیاد، نصب در فضای محدود و ماشین‌ آلات دارای بار سبک یا یکنواخت انتخابی اقتصادی است. همچنین یکی از پر کاربرد ترین انواع گیربکس در صنایع مختلف، گیربکس حلزونی می باشد که به دلیل طراحی کوچک، عملکرد بی صدا و قیمت مناسب، مورد توجه بسیاری از مهندسان و صنعتگران قرار گرفته است.؛ اما در بعضی پروژه‌ ها استفاده از گیربکس صنعتی هلیکال، کرانویل یا شافت مستقیم عملکرد مطمئن‌ تری ایجاد می‌ کند. زمانی که دستگاه به‌ صورت شبانه‌ روزی کار می‌ کند، بار ضربه‌ ای دارد یا به گشتاور خروجی بالایی نیاز دارد، محدودیت راندمان و افزایش دمای گیربکس حلزونی اهمیت بیشتری پیدا می‌ کند.

جایگزینی گیربکس صنعتی در شرایط زیر منطقی‌ تر است:

• کار کردن نوار نقاله، میکسر یا سنگ‌ شکن زیر بار سنگین
• رو به رو بودن دستگاه با استارت و توقف‌ های مکرر
• افزایش یافتن دمای پوسته گیربکس حلزونی به‌ صورت مداوم
• اهمیت داشتن مصرف انرژی و راندمان انتقال قدرت برای مجموعه
• ساییده یا شکسته شدن چرخ‌ دنده برنزی زود تر از زمان پیش‌ بینی‌ شده
• توقف خط تولید هزینه تعمیراتی و عملیاتی بالایی ایجاد می‌ کند.
• الکتروموتور با توان بالا باید گشتاور زیادی را منتقل کند.

گیربکس‌ های صنعتی به‌ خاطر درگیری تدریجی دندانه‌ ها، تحمل بار و راندمان بالاتری دارند؛ با این‌ حال قیمت اولیه، ابعاد و وزن آن‌ ها بیشتر است. پیش از جایگزینی باید نسبت تبدیل، گشتاور راه‌ اندازی، ضریب سرویس، فضای نصب و ساعات کار بررسی شود. کارشناسان دلکو صنعت می‌ توانند براساس مشخصات پروژه، گزینه مناسب را برای جایگزینی گیربکس حلزونی پیشنهاد دهند.

نحوه نصب گیربکس صنعتی

گیربکس صنعتی همانند سایر گیربکس ها امکان نصب در تمامی حالت های ممکن و به صورت افقی و عمودی را دارند. البته این گیربکس ها با توجه به وزن بالایی که دارند معمولا به صورت افقی و بر روی پایه های خود نصب می شوند. نصب صحیح این محصول نقش کلیدی در عملکرد پایدار، طول عمر بالا و جلوگیری از خرابی‌ های زود هنگام دارد. هرگونه اشتباه در نصب می‌ تواند باعث لرزش، نشتی روغن، داغ شدن بیش از حد یا حتی شکست مکانیکی قطعات شود. برای مثال در گیربکس صنعتی چینی مدل ZY، نصب درست آن نقش مستقیم در کاهش لرزش، جلوگیری از داغ شدن و افزایش عمر چرخ دنده ها و یاتاقان ها دارد

در ادامه مراحل کلی و نکات تخصصی نصب گیربکس صنعتی ارائه شده است:

مراحل و نکات مهم نصب گیربکس صنعتی

• بررسی اولیه گیربکس و موتور

 پیش از نصب، بررسی کنید که گیربکس فاقد آسیب فیزیکی یا نشتی روغن باشد. همچنین مطمئن شوید شافت‌ ها، فلنچ‌ ها و سطوح نصب تمیز و بدون زنگ‌ زدگی یا پلیسه هستند.

• تراز دقیق گیربکس با موتور

 گیربکس باید با دقت بالا با الکتروموتور یا منبع محرک هم‌ راستا شود. استفاده از ابزار هایی مانند ساعت اندیکاتور یا لیزر الاینمنت در این مرحله بسیار مؤثر است. عدم تراز صحیح موجب فشار ناخواسته به یاتاقان‌ ها و افزایش استهلاک می‌ شود.

• نصب کوپلینگ یا فلنچ اتصال

 در صورت نیاز به کوپل، از کوپلینگ مناسب استفاده کرده و از محکم بودن پیچ‌ ها اطمینان حاصل کنید. در مدل‌ های فلنچ‌ دار، گیربکس باید به‌ درستی به موتور پیچ شود و از واشر های ضد لرزش استفاده شود.

• نصب گیربکس روی پایه مستحکم

 پایه یا شاسی نصب باید کاملاً تراز، بدون لرزش و از جنس مقاوم باشد. در غیر این صورت، نیرو های اضافی به گیربکس وارد شده و کارکرد آن دچار اختلال می‌ شود.

• روانکاری مناسب

 پس از نصب، روغن‌ کاری اولیه طبق دفترچه راهنمای گیربکس انجام شود. سطح روغن باید دقیقاً در حد تعیین‌ شده باشد و از روغن توصیه‌ شده توسط سازنده استفاده شود.

• بررسی چرخش اولیه و بدون بار

 قبل از راه‌ اندازی کامل، گیربکس را بدون بار بچرخانید تا از نبودن صدا، لرزش یا نشتی اطمینان حاصل شود.

• نصب محافظ‌ ها و سنسور ها

 در پروژه‌ های صنعتی، نصب محافظ شافت، سنسور دما و ارتعاش، و تجهیزات مانیتورینگ برای جلوگیری از حوادث و پایش وضعیت گیربکس توصیه می‌ شود.

با رعایت این مراحل و دستورالعمل‌ ها، عملکرد گیربکس در طول زمان بهینه باقی می‌ ماند و از هزینه‌ های ناشی از تعمیر یا تعویض جلوگیری می‌ شود.

تعمیر گیربکس صنعتی؛ عیب‌ یابی تخصصی

تعمیر گیربکس صنعتی زمانی نتیجه قابل‌ اعتماد دارد که قبل از باز کردن دستگاه، علت اصلی خرابی مشخص شود. صدای غیر عادی، داغ‌ شدن پوسته، لرزش، نشتی روغن، کاهش دور خروجی و افت گشتاور می‌ توانند نشانه آسیب چرخ‌ دنده، بلبرینگ، شافت، کاسه‌ نمد یا اختلال در سیستم روان‌ کاری باشند. تعویض قطعات بدون عیب‌ یابی دقیق، اغلب خرابی را پس از مدت کوتاهی تکرار می‌ کند.

در عیب‌ یابی تخصصی گیربکس صنعتی اول شرایط کار شامل توان موتور، میزان بار، تعداد استارت، جهت نصب و نوع روغن بررسی می‌ شود. سپس لقی دنده‌ ها، وضعیت بیرینگ‌ ها، هم‌ راستایی شافت و کوپلینگ، کیفیت روغن و الگوی تماس چرخ‌ دنده‌ ها کنترل خواهد شد. در تجهیزات سنگین مثل کانوایر، بالمیل، جرثقیل، میکسر و دستگاه پرس، آنالیز ارتعاش و بررسی ذرات فلزی موجود در روغن می‌ تواند محل آسیب را پیش از توقف کامل دستگاه مشخص کند. بعد از باز کردن گیربکس، قطعات معیوب باید براساس تلرانس‌ های فنی تعمیر یا تعویض شوند. تنظیم نادرست بک‌ لش، استفاده از بلبرینگ نامناسب یا انتخاب روغن با گرانروی اشتباه، عمر تعمیر را کاهش می‌ دهد. برای نگهداری و استفاده بهتر از این دستگاه می توانید، مقاله «نکات مهم د ر افزایش طول عمر گیربکس صنعتی» بخوانید.

قیمت گیربکس صنعتی

قیمت گیربکس صنعتی به عوامل متعددی بستگی دارد و نمی‌ توان برای آن یک عدد ثابت در نظر گرفت. نوع گیربکس (مانند هلیکال، شافت مستقیم، حلزونی، کرانویل، آویز و ...) نقش تعیین‌ کننده‌ ای در قیمت نهایی دارد. هر کدام از این مدل‌ ها بسته به مکانیزم انتقال قدرت و کاربرد خاص خود، بازه قیمتی متفاوتی دارند. قیمت گیربکس صنعتی بزرگ و کوچک براساس نوع گیربکس، توان، نسبت تبدیل، گشتاور خروجی، برند و کیفیت قطعات داخلی تعیین می‌ شوند.

برخی از عوامل مؤثر بر قیمت گیربکس صنعتی عبارت‌ اند از:

• توان و گشتاور خروجی: هر چه ظرفیت تحمل گشتاور بالاتر باشد، قیمت نیز افزایش می‌ یابد.
• نسبت تبدیل (ratio): گیربکس‌ هایی با نسبت تبدیل خاص‌ تر معمولاً قیمت بالاتری دارند.
• جنس بدنه و چرخ‌ دنده‌ ها: گیربکس‌ چدنی یا فولادی نسبت به نمونه‌ های آلومینیومی یا پلاستیکی گران‌ تر هستند. همچنین استفاده از چرخ‌ دنده‌ های سخت‌ کاری شده قیمت را افزایش می‌ دهد.
• برند و کشور سازنده: برند های اروپایی و آمریکایی مانند SEW، NORD، Bonfiglioli و Lenze معمولاً قیمت بالاتری نسبت به نمونه‌ های آسیایی دارند.
• آپشن‌ های اضافی: مانند سنسور حرارتی، فلنچ خاص، کوپل مستقیم با الکتروموتور یا ترمز الکترومغناطیسی.

در بازار ایران، قیمت گیربکس صنعتی می‌تواند از چند میلیون تومان تا چند ده میلیون تومان متغیر باشد. برای انتخاب دقیق و مقرون‌ به‌ صرفه، مشورت با کارشناسان فروش ما در دلکو صنعت و بررسی مشخصات فنی ضروری است.
