گیربکس دور متغیر یا واریاتور که به عنوان یک واسط بین الکتروموتور و گیربکس اصلی به کار می رود، قابلیت تنظیم دور خروجی گیربکس را در چند مرحله به صورت دستی دارد. جهت کسب اطلاعات بیشتر و مشاوره رایگان با کارشناسان و متخصصان دلکو صنعت تماس بگیرید.



گیربکس دور متغیر (واریاتور) چیست؟

امروزه با پیشرفت صنایع و تحول عظیم تولید تجهیزات صنعتی: نیاز صنعت به دستگاه های مولد نیرو و انتقال دهنده قدرت روز به روز بیشتر احساس می شود. گاهی در خطوط تولید، نیازمند دور و گشتاور مختلف برای یک دستگاه خاص به عنوان مثال نوار نقاله هستیم. یکی از روش های تنظیم دور در خروجی دستگاه های انتقال دهنده قدرت مانند گیربکس، استفاده از اینورتر در تابلو برق و فرمان به الکتروموتور جهت تغییر دور ورودی می باشد. در صورتیکه توان ورودی بالا نباشد (معمولا زیر 10 اسب) و خروجی گیربکس تنها در چند دور مشخص مورد نیاز باشد، می توان از دستگاهی به نام گیربکس دور متغیر و یا واریاتور Variator استفاده کرد.

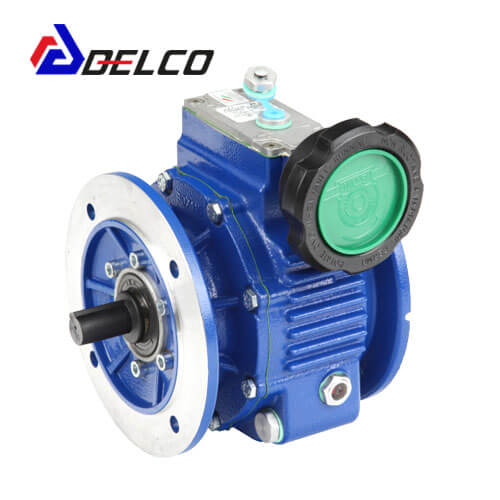

گیربکس دور متغیر (واریاتور)

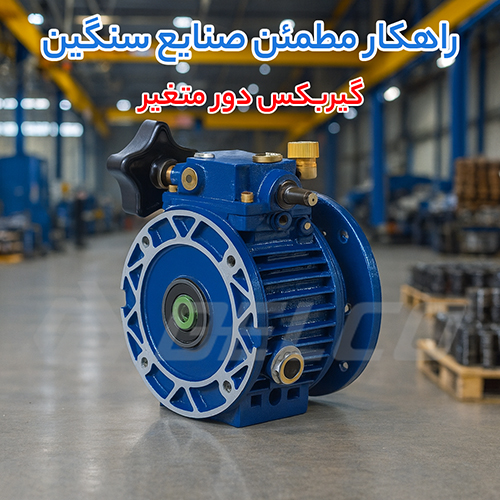

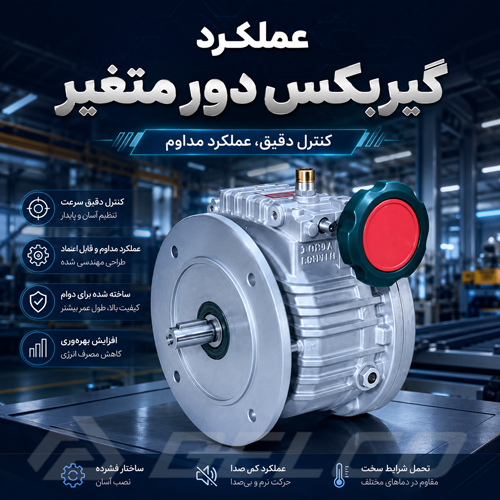

نحوه کار گیربکس دور متغیر

واریاتور یا گیربکس دور متغیر که توسط هایپر صنعت دلکو به بازار عرضه می شوند نقش یک واسطه بین الکتروموتور و گیربکس اصلی را بازی می کنند.  الکتروموتور با دور مشخص به واریاتور کوپل می شود و واریاتور نیز با گیربکس اصلی در ارتباط است. نحوه تغییر دور ورودی به گیربکس از طریق پیچ دستی که بر روی گیربکس دور متغیر قرار دارد می باشد. گیربکس های دور متغیر معمولا 5 نسبت تبدیل مختلف ایجاد می کنند که کمترین کاهش دور را در نسبت تبدیل 1:5 به وجود می آورند. پس کمترین کاهش دور خروجی از واریاتور با نسبت 1:1 و بیشترین کاهش دور با نسبت 1:5 ایجاد می شود. دور ورودی به گیربکس مجددا با توجه به نسبت تبدیل ثابت گیربکس کاهش یافت و به مصرف کننده نهایی می رسد.

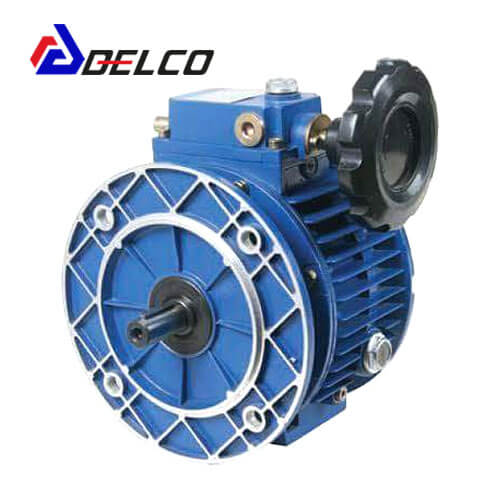

گیربکس دور متغیر (واریاتور)


مکانیزم گیربکس دور متغیر

گیربکس دور متغیر بدون چرخ‌دنده می باشد و از طریق تغییر در اندازه و فاصله بین طبلک ها و تسمه ای که بین آن ها قرار دارد دور خروجی را تغییر می دهند. با توجه به عدم استفاده از چرخدنده در واریاتور، آنها قادر به افزایش گشتاور نیستند و فقط دور خروجی را تغییر می دهند.



اجزای گیربکس دور متغیر

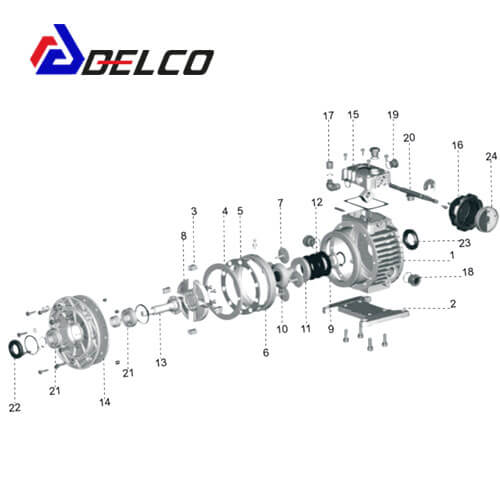

واریاتور، ظاهر و طرز کار ساده ای دارند و در زیر اجزای آن به طور کامل نشان داده شده است. این اجزا شامل انواع بیرینگ، رینگ، پوسته، در پوش، انواع پیچ و مهره، وپیچ دستی، واشر، شافت خروجی و انواع آب بندها و مکانیک سیل ها می شود.

 اجزای گیربکس دور متغیر

نکاتی در مورد گیربکس دور متغیر



  • گیربکس دور متغیر نباید در معرض رطوبت قرار بگیرد در غیر این صورت دچار آسیب می شود.
  • اگر واریاتور برای مدت طولانی (4 الی 5 ماه) بدون کار و در انبار باشد، می بایست شافت آن را حرکت داد تا از خشک شدن و آسیب به قطعات داخلی در امان بماند.
  • دستگاه در حین کارکرد نباید هیچگونه لرزشی داشته باشد.
  • دستگاه مولد قدرت متصل به واریاتور (به عنوان مثال الکتروموتور) باید به طور کاملا خطی و بالانس به گیربکس دور متغیر قرار گیرد در غیر این صورت باعث ایجاد اضافه بار و آسیب به یاتاقان ها و شافت می شود.
  • قبل از راه اندازی از میزان روغن مناسب در دستگاه اطمینان حاصل کنید. در صورت نیاز به استفاده از کوپلینگ در خروجی، حتما از کوپلینگ هیدرولیک استفاده شود.
  • گیربکس دور متغیر با توجه به توان ورودی به آن ها انتخاب می شوند.



نحوه نصب گیربکس دور متغیر

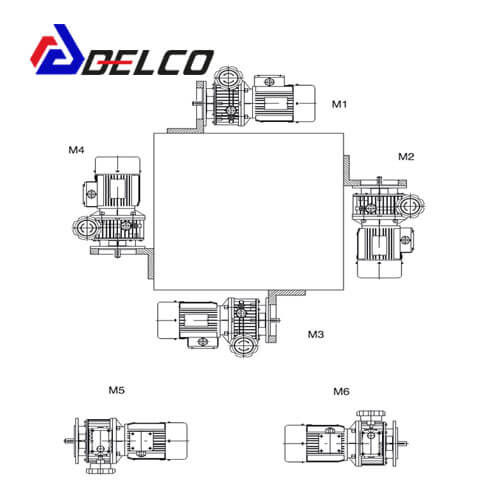

واریاتور در خروجی دارای فلنج هستند و می توانند به صورت افقی و عمودی و در تمامی جهات مانند شکل زیر نصب گردند.



گیربکس دور متغیر



آیا گیربکس دور متغیر باعث افزایش گشتاور می شود؟

با توجه به اینکه واریاتور بدون استفاده از دنده و تنها با تسمه دور را کاهش می دهد در نتیجه با کاهش دور، افزایش گشتاور ایجاد نخواهد شد. گیربکس دور متغیر تنها برای تغییر دور در چند مرحله مورد استفاده قرار می گیرد. جهت افزایش گشتاور حتما باید واریاتور به یک گیربکس که گیربکس اصلی نامیده می شود کوپل گردد.


گیربکس دور متغیر

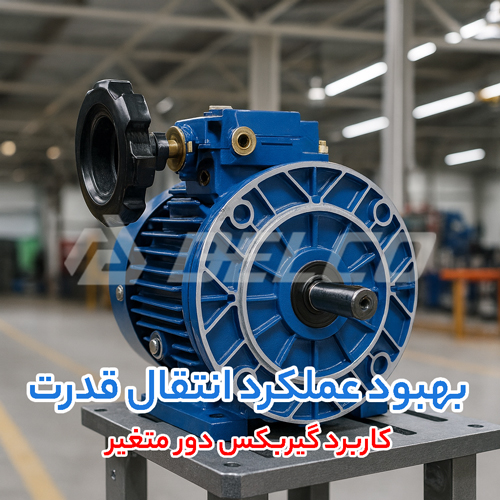

کاربرد گیربکس دور متغیر در صنایع مختلف

از  گیربکس دور متغیر شرکت دلکو در صنایع و دستگاه هایی که نیاز به توان ورودی پایین باشد به وفور استفاده می شود. صنایع دارویی، کاشی و سرامیک و صنایع غذایی از آن جمله هستند.
برندهای مختلف گیربکس دور متغیر موجود در ایران:



قیمت گیربکس دور متغیر

خرید گیربکس‌ دور متغیر برای صنایع مختلف که نیازمند استفاده از دورهای مختلف در خروجی گیربکس است بسیار مناسب است. قیمت گیربکس دور متغیر اروپایی به نسبت مدل های چینی بیشتر است. جهتریافت لیست قیمت های بروز با کارشناسان واحد گیربکس دلکو صنعت تماس بگیرید.

سوالات متداول

واریاتورها معمولا برای کار با الکتروموتورهای توان پایین به کار می رود. حداکثر توان قابل کوپل با گیربکس دور متغیر 7.5 کیلووات است.

بله. برای کسب اطلاع بیشتر در این زمینه با کارشناس مربوطه تماس بگیرید.

بله. برای دورهای بالا و گشتاورهای پایین می توان از واریاتور بدون گیربکس اصلی استفاده کرد.
