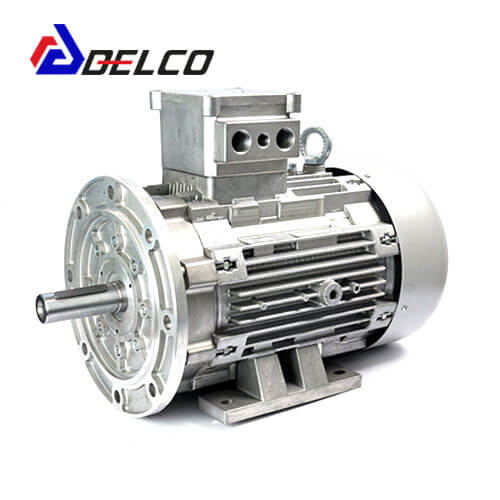

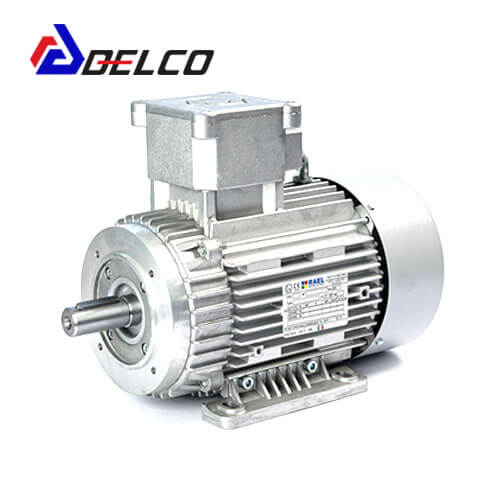

فروش الکتروموتور ضد انفجار رائل (RAEL)
شرکت رائل ایتالیا در سال 1969 تاسیس شد و از سال 1978 شروع به ساخت الکتروموتورهای مناسب برای محیط های مستعد انفجار کرد. این شرکت در سال 2003 موفق به کسب گواهینامه ATEX برای الکتروموتورهای ضد انفجار شد. شرکت رائل در حال حاضر یکی از برندهای معتبر در زمینه تولید الکتروموتورهای ضد انفجار باکیفیت در اروپاست و محصولات خود را با کد تجاری RL تولید می کند. الکتروموتور ضدانفجار رائل ایتالیا براساس استانداردهای IEC و EU اتحادیه اروپا تولید می شود. الکتروموتورهای ضد انفجار رائل ایتالیا همراه با سرتیفیکیت معتبر ارائه می گردد.
طبقه بندی تجهیزات الکتروموتور ضد انفجار رائل برای مناطق مستعد جو انفجاری
- گروه ها و دسته ها
گروه I :
تجهیزاتی که برای استفاده در بخش زیر زمینی و یا سطحی معادن مورد استفاده قرار می گیرند که احتمال ایجاد جو انفجاری به دلیل غبارات وجود دارد. گروه I به دو دسته تقسیم می شود:
- دسته M1 : سطح حفاظت بسیار بالا
- دسته M2 : سطح حفاظت بالا
گروه II : شامل تجهیزاتی است که برای استفاده در مکان‌های دیگری که احتمالا توسط اتمسفرهای انفجاری در معرض خطر قرار می گیرند، در نظر گرفته شده است. گروه II به سه دسته زیر تقسیم می شود:
- دسته 1 : سطح حفاظت بسیار بالا
- دسته 2 : سطح حفاظت بالا
- دسته 3 : سطح حفاظت معمولی
الکتروموتورهای ضد انفجار رائل مربوط به گروه II در سه زیر مجموعه IIA و IIB و IIC تقسیم بندی می شوند.
زون بندی نواحی انفجاری الکتروموتور ضد انفجار رائل
با توجه به میزان خطر وقوع انفجار در اتمسفرهای انفجاری، سه زون مختلف تعریف می شود. این زون‌ها برای گازها با اعداد 0 و 1 و 2 و برای غبارات با اعداد 20 و 21 و 22 نشان داده می شوند. زون 0 خطرناک ترین منطقه می باشد که همراه احتمال وقوع انفجار در آن وجود دارد و از هیچ نوع الکتروموتوری نباید در آن استفاده کرد. احتمال ایجاد انفجار در زون 1 از زون 2 بیشتر است. الکتروموتور ضد انفجار RAEL برای زون 1 و زون 2 مناسب است.
کلاس دمایی الکتروموتور ضد انفجار رائل مربوط به گروه II
دمای سطح الکتروموتورها و تجهیزات به کار رفته در گروه II مطابق با جدول دمایی زیر در 6 دسته مختلف طبقه بندی می شوند. الکتروموتورهای ضد انفجار با کلاس دمایی T6 بیشترین حفاظت را در محیط های انفجاری دارند.
| کلاس دمایی | دمای اشتعال گاز یا بخار |
| T1 | 450 |
| T2 | 300 |
| T3 | 200 |
| T4 | 135 |
| T5 | 100 |
| T6 | 85 |
در جدول زیر گروه بندی و کلاس دمایی بعضی از گازهای قابل اشتعلال به همراه دمای اشتعال مربوط به هر یک نشان داده شده است. با توجه به جدول زیر می توان الکتروموتور مناسب برای هر کدام را انتخاب کرد.
| مواد قابل اشتعال | گروه گازی | دمای احتراق (درجه سانتی گراد) | کلاس دمایی |
| متانول | IIA | 464 | T1 |
| بوتان | IIA | 287 | T3 |
| گاز طبیعی | IIA | 482 | T1 |
| پروپیلن | IIA | 455 | T1 |
| پروپان | 470 | T1 | |
| متان | IIA | 537 | T1 |
| دی اتیل اتر | IIB | 160 | T4 |
| LPG | IIB | 365 | T2 |
| منواکسید کربن | IIB | 605 | T1 |
| اکسید پروپیلن | IIB | 430 | T2 |
| اتیلن | IIB | 425 | T2 |
| هیدروژن سولفوره | IIB | 260 | T3 |
| استیلن | IIC | 305 | T2 |
| هیدروژن | IIC | 500 | T1 |
| دی سولفید کربن | IIC | 95 | T6 |
انواع الکتروموتور رائل ضد انفجار
- الکتروموتور ضدانفجار سه فاز رائل
- الکتروموتور ضدانفجار تک فاز رائل
مشخصات فنی الکتروموتور ضد انفجار رائل RAEL
- توان از 0.06 تا 18.5 کیلووات برای حالت سه فاز
- توان از 0.12 تا 1.1 کیلووات برای حالت تکفاز
- سایز فریم الکتروموتور از 56 تا 160
- دور الکتروموتور 1000 و 1500 و 3000 دور در دقیقه
- جنس پوسته از آلومینیوم
- الکتروموتور پایه دار و با قابلیت نصب فلنج
- بازدهی انرژی IE2 و IE3
- دائم کار S1
- کلاس حرارتی F
- کلاس عایقی IP55
- دمای کارکرد از -20 تا +60 درجه سانتیگراد
- فرکانس کارکرد 50 و 60 هرتس

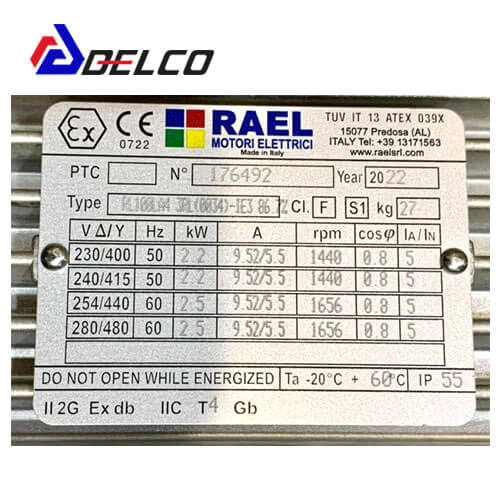

- کد ضد انفجاری II 2G Ex db IIC T4 Gb برای حالت سه فاز
- کد ضد انفجاری II 2G Ex db IIC/IIB T4 Gb برای حالت تک فاز
ولتاژ الکتروموتور ضد انفجار رائل
| سایز فریم الکتروموتور رائل | ولتاژ حالت مثلث (V) | ولتاژ حالت ستاره (V) |
| 56 - 112 | 230 | 400 |
| 132 - 160 | 400 | 690 |
مشخصات بیرینگ های الکتروموتورهای ضد انفجار رائل
| سایز فریم الکتروموتور | بیرینگ جلو | بیرینگ عقب |
| 56 | 6201 2Z | 6201 2Z |
| 63 | 6202 2Z | 6202 2Z |
| 71 | 6202 2Z | 6202 2Z |
| 80 | 6204 2Z | 6204 2Z |
| 90 | 6205 2Z | 6205 2Z |
| 100 | 6206 2Z | 6206 2Z |
| 112 | 6306 2Z | 6306 2Z |
| 132 | 6308 2Z | 6308 2Z |
| 160 | 6309 2Z | 6309 2Z |
مشخصات فنی الکتروموتورهای ضد انفجار سه فاز رائل ایتالیا
| کد الکتروموتور | سایز فریم | توان (کیلووات) | جریان (آمپر) | بازده (درصد) | COSØ | وزن (کیلوگرم) |
| RL0045 | 56A4 | 0.06 | 0.20 | 64 | 0.68 | 4 |
| RL0046 | 56B4 | 0.09 | 0.30 | 67 | 0.67 | 4.5 |
| RL0010 | 63A4 | 0.12 | 0.54 | 51 | 0.60 | 6 |
| RL0011 | 63B4 | 0.18 | 0.64 | 65 | 0.63 | 6.5 |
| RL0012 | 71A4 | 0.25 | 1 | 50 | 0.73 | 6.5 |
| RL0013 | 71B4 | 0.37 | 1.30 | 57 | 0.74 | 7.5 |
| RL0014 | 80A4 | 0.55 | 1.50 | 63 | 0.80 | 10 |
| RL0015 | 80B4 | 0.75 | 2 | 67 | 0.80 | 12 |
| RL0016 | 90S4 | 1.1 | 2.80 | 73 | 0.77 | 16 |
| RL0017 | 90L4 | 1.5 | 3.80 | 72 | 0.80 | 17.5 |
| RL0034 | 100LA4 | 2.2 | 4.80 | 80 | 0.84 | 23 |
| RL0035 | 100LB4 | 3 | 6060 | 80 | 0.81 | 25 |
| RL0036 | 112M4 | 4 | 8.70 | 84 | 0.82 | 35 |
| RL0056 | 132SB4 | 5.5 | 11.40 | 85 | 0.82 | 60 |
| RL0057 | 132MB4 | 7.5 | 14.80 | 87 | 0.84 | 66 |
| RL0058 | 132ML4 | 9 | 17.90 | 84 | 0.86 | 71 |
| RL0059 | 160MB4 | 11 | 21.30 | 88 | 0.85 | 105 |
| RL0060 | 160L4 | 15 | 28.00 | 87 | 0.83 | 115 |
خرید الکتروموتور ضد جرقه رائل ایتالیا
الکتروموتورهای ضد جرقه رائل در دو مدل سه فاز و تک فاز تولید می شوند که نوع تکفاز بین 20 تا 30 درصد گران تر از سه فاز می باشد. جهت کسب اطلاع از جدیدترین قیمت الکتروموتور ضد جرقه رائل و یا مشاوره رایگان برای انتخاب انواع الکتروموتور و یا جایگزینی با برندهای دیگر با کارشناسان و متخصصان شرکت دلکو صنعت در ارتباط باشید.
مشحصات محصول در حال بروز رسانی است.
