الکتروموتور ضد انفجار زیمنس Explosion Proof Motor

در بسیاری از بخش های صنعتی و غیر صنعتی همواره احتمال وجود انفجار و لزوم حفاظت در مقابل آن وجود دارد. به عنوان مثال در صنایع شیمیایی، پالایشگاه ها، روی سکوهای و دکل های حفاری، پمپ بنزین ها و تصفیه خانه‌های فاضلاب همواره این خطر وجود دارد. خطر انفجار زمانی بوجود می آید که گازها و دودها و غبارات با اکسیژن موجود در هوا مخلوط شوند و دما به مرحله احتراق و اشتعال برسد. ایجاد انفجار علاوه بر آسیب اقتصادی جبران ناپذیر به کارخانه، پالایشگاه یا هر محل دیگر، می تواند باعث به خطر افتادن جان افراد و پرسنل آنجا شود. برای اطمینان از حداکثر اطمینان در این موارد، در اکثر کشورها مقررات مناسبی در قالب قوانین حفاظتی براساس استانداردهای ملی و بین المللی به اجرا گذاشته می شود.

الکتروموتور ضد انفجار زیمنس آلمان یکی از باکیفیت ترین و قابل اطمینان ترین الکتروموتورهای مناسب برای مناطقی هستند که احتمال وقوع انفجار در آن‌ها وجود دارد و شرکت دلکو صنعت عرضه کننده تجهیزات صنعتی، مسئولیت ارائه الکتروموتور ضد انفجار زیمنس را به بازار ایران به عهده دارد.

طبقه بندی الکتروموتور ضد انفجار زیمنس جمهوری چک

الکتروموتورهای ضد انفجار برای فضاهایی استفاده می شود که احتمال وجود انفجار به دلیل وجود یکی از دو عامل زیر وجود داشته باشد:

  • گرد و غبار DUST
  • گاز GAS

هر یک از این دو عامل، با توجه به احتمال ایجاد خطر انفجار در سه سطح طبقه بندی می شوند که هر سطح را اصطلاحاً ناحیه یا زون ZONE می نامند. در جدول زیر توضیحات مربوط به هر زون برای گازها و غبارات بیان شده است.

اتمسفر

سطح حفاظتی مناسب

کد حفاظتی مناسب

ناحیه (زون)

گاز

Ga

اجازه استفاده از الکتروموتور وجود ندارد

0

Gb

Ex e , Ex de , Ex d

1

Gc

Ex nA

2

غبار

Da

اجازه استفاده از الکتروموتور وجود ندارد

20

Db

Ex tb

21

Dc

Ex tc

22



نواحی (زون) ضد انفجار برای گازها

  • زون صفر : منطقه ای که در آن به طور مداوم و یا در یک دوره طولانی اتمسفر گازی انفجاری وجود دارد.
  • زون یک : منطقه ای که احتمال می رود در مدت زمان شرایط کاری عادی، گهگاه یک اتمسفر گازی انفجاری در آن ایجاد شود.
  • زون دو : منطقه ای که احتمال دارد در حین شرایط کاری عادی به ندرت در آن یک اتمسفر گازی انفجاری برای مدت زمان کوتاهی ایجاد شود.



نواحی (زون) ضد انفجار برای غبارات

  • زون 20 : منطقه ای که در آن یک اتمسفر گازی انفجاری وجود دارد که ترکیبی از گرد و غبار و هوا است و به صورت دائم و یا برای یک دوره طولانی تکرار شونده این شرایط وجود دارد.
  • زون 21 : منطقه ای که انتظار می رود در آن یک اتمسفر گازی انفجاری شامل مخلوط گرد و غبار و هوا در طی شرایط کاری عادی گاهی اوقات رخ دهد.
  • زون 22 : منطقه ای که در آن انتظار می رود در حالت عادی یک اتمسفر گازی انفجاری به شکل ابری از غبار قابل اشتعال در هوا به ندرت و برای مدت کوتاهی شکل بگیرد.



سطوح حفاظتی

سطح حفاظت در برابر انفجار به سه سطح جداگانه تقسیم می شود که سطح a بالاترین سطح و سطح c پایین ترین میزان حفاظت را دارند. در جدول زیر سطوح حفاظتی برای گازها و غبارات نشان داده شده است.



سطح حفاظت غبارات D

سطح حفاظت گازها G

حفاظت بسیار بالا

Da

حفاظت بسیار بالا

Ga

حفاظت بالا

Db

حفاظت بالا

Gb

حفاظت افزایش یافته

Dc

حفاظت افزایش یافته

Gc



انواع درجه حفاظت برای الکتروموتورهای ضد انفجار زیمنس

  • الکتروموتور با حفاظت Ex e : این نوع الکتروموتورها که مانند الکتروموتور معمولی هستند با ایمنی بالاتری ساخته می شوند (Increased Safety)، باعث جلوگیری از افزایش دمای سطح الکتروموتور می‌شوند و الکتروموتور را از ایجاد جرقه در اجزای داخلی و بیرونی محافظت می کنند. الکتروموتورهای ضدانفجار زیمنس با کدهای 1MA6 و 1MA7 دارای این نوع حفاظت می باشند.
  • الکتروموتور با حفاظت Ex d : این الکتروموتورهای ضد انفجار دارای محفظه ضد انفجار هستند (Explosion-proof Enclosure). به عبارتی دیگر با توجه به وجود محفظه ضد انفجاری، از سرایت جرقه یا شعله به محیط خارجی الکتروموتور که قابلیت اشتعال دارد، جلوگیری می کند. الکتروموتور ضد انفجار زیمنس با کدهای 1MJ6 و 1MJ7 و 1MD5 از این دسته اند.
  • الکتروموتور با حفاظت Ex nA : این مدل از الکتروموتورها اصطلاحا ضد جرقه گفته می شوند.زمانی که در یک شرایط کاری نرمال و استاندارد احتمال ایجاد انفجار در مدل کوتاهی وجود داشته باشد، این نوع الکتروموتور ضد جرقه از احتمال وقوع احتراق در فضای بیرونی خود جلوگیری می کند. الکتروموتور ضد جرقه زیمنس با کدهای 1MB103 و 1MB163 در این دسته قرار می گیرند.
  • الکتروموتور با حفاظت Ex t : این نوع از الکتروموتورها برای حفاظت در برای غبارات قابل اشتعال ساخته می شوند (Dust Explosion Protection). با توجه به محفظه مخصوص این الکتروموتورها، مانع افزایش دمای بیش از حد سطح آن می شود. الکتروموتور زیمنس با کدهای 1MB101/2 و 1MB151/2 و IMB161/2 از این نوع حفاظت بهره می گیرند.

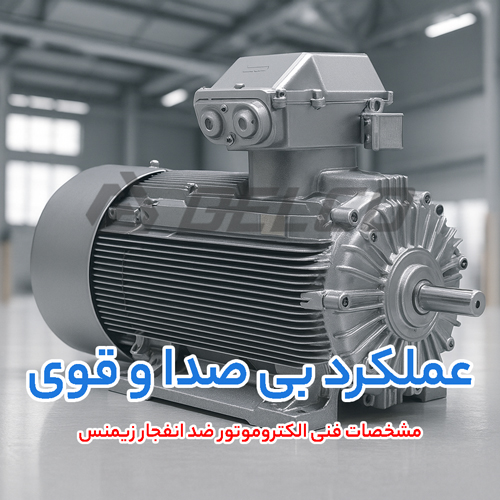

مشخصات فنی انواع الکتروموتور ضد انفجار زیمنس

  • توان از 0.18 کیلووات تا 1000 کیلووات
  • سایز فریم الکتروموتور از 63 تا 450
  • دور خروجی الکتروموتور 700 و 900 و 1500 و 3000 دور در دقیقه
  • جنس پوسته از آلومینیوم (سایز فریم 63 تا 160) و چدن (سایز فریم 63 تا 450)
  • نحوه نصب به صورت افقی و عمودی
  • نصب از طریق پایه و یا با استفاده از فلنج
  • فرکانس 50 و 60 هرتس
  • ولتاژ 230/400 و 400/690
  • کلاس عایقی IP55 و IP56
  • کلاس حرارتی F
  • بازدهی انرژی IE1 و IE2 و IE3



جدول مشخصات فنی الکتروموتور ضد انفجار زیمنس پوسته چدن



ZONE 21/22 , ZONE 2 , Ex t / Ex n , IE2, IP55 , 1500RPM

وزن (Kg)

بلندی صدا (Db)

جریان (A)

COSØ

بازده (%)

سایز فریم

توان (KW)

32

72

4.65

0.81

84.3

100L

2.2

37

72

6.2

0.82

85.5

100L

3

46

70

8.2

0.81

86.6

112M

4

61

76

11.3

0.80

87.7

132S

5.5

75

76

14.7

0.83

88.7

132M

7.5

96

77

21

0.85

89.8

160M

11

104

77

28

0.85

90.6

160L

15

160

71

35

0.84

91.2

180M

18.5

170

71

41.5

0.84

91.6

180L

22

230

75

56

0.84

92.3

200L

30

280

75

65

0.88

92.7

225S

37

305

76

80

0.87

93.1

225M

45

385

75

100

0.85

93.5

250M

55

550

83

132

0.87

94.0

280S

75

570

82

159

0.87

94.2

280M

90

740

83

195

0.86

94.5

315S

110

870

83

230

0.87

94.7

315M

132

940

86

280

0.87

94.9

315L

160

1140

87

350

0.87

95.1

315L

200



خرید الکتروموتور زیمنس ضد انفجار

الکتروموتورهای ضد انفجار زیمنس در حال حاضر در دو کلاس دمایی T3 و T4 عرضه می شود که کلاس دمایی T4 قیمت بالاتری دارد. همچنین الکتروموتور ضدانفجار زیمنس با کد EX de IIC نسبت به سایر کدها قیمت بالاتری دارد. جهت خرید الکتروموتور ضد انفجار زیمنس و اطلاع از قیمت‌های به روز و مشاوره رایگان برای انتخاب الکتروموتور مناسب یا جایگزینی با برندهای دیگر با کارشناسان و متخصصان شرکت دلکو صنعت تماس حاصل فرمایید.
